Disegno, progettazione ed organizzazione industriale - Maturità 2013

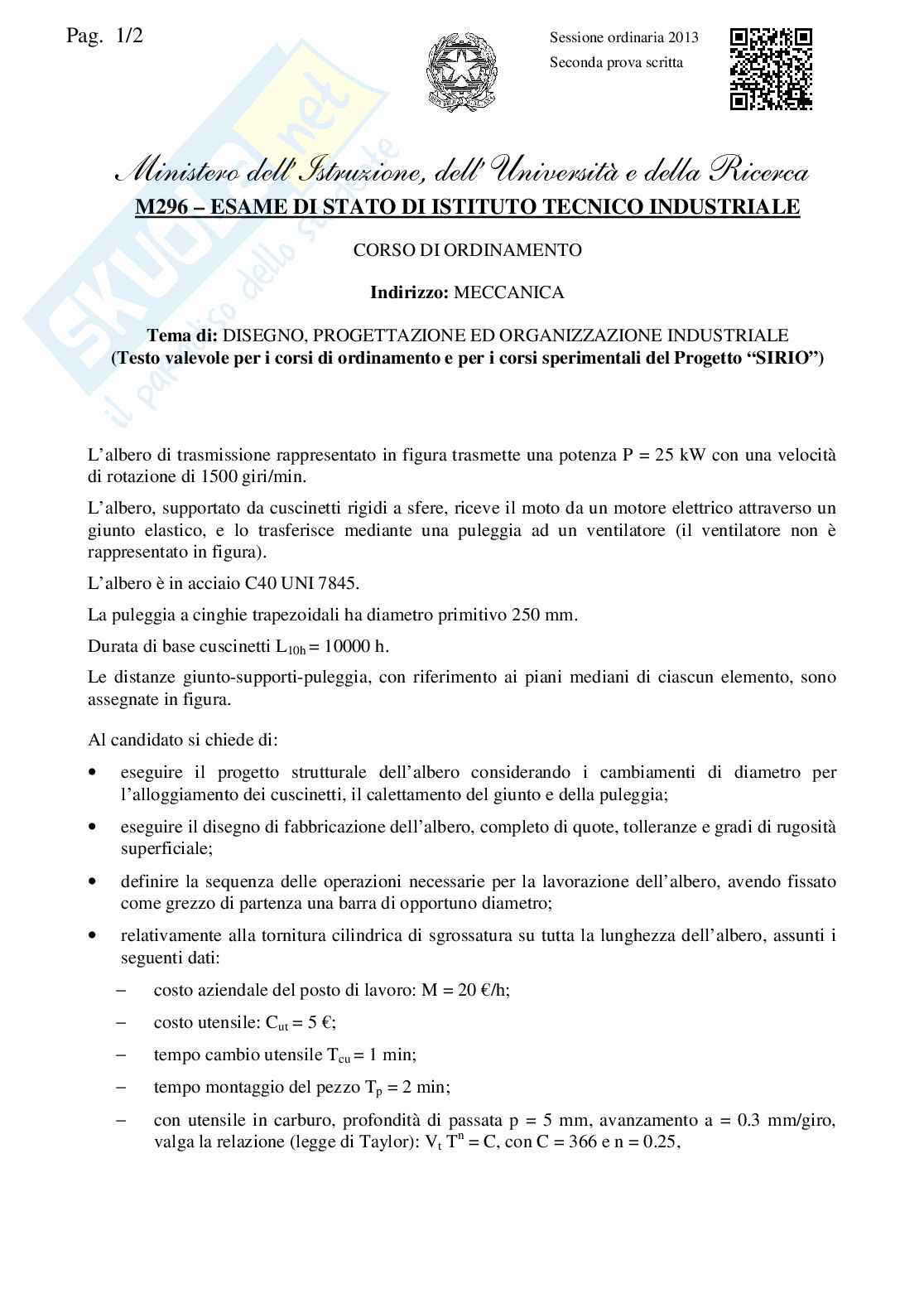

Pag. 1/2 Sessione ordinaria 2013

Seconda prova scritta

Ministero dell’Istruzione, dell’ Università e della Ricerca

M296 – ESAME DI STATO DI ISTITUTO TECNICO INDUSTRIALE

CORSO DI ORDINAMENTO

Indirizzo: MECCANICA

Tema di: DISEGNO, PROGETTAZIONE ED ORGANIZZAZIONE INDUSTRIALE

(Testo valevole per i corsi di ordinamento e per i corsi sperimentali del Progetto “SIRIO”)

L’albero di trasmissione rappresentato in figura trasmette una potenza P = 25 kW con una velocità

di rotazione di 1500 giri/min.

L’albero, supportato da cuscinetti rigidi a sfere, riceve il moto da un motore elettrico attraverso un

giunto elastico, e lo trasferisce mediante una puleggia ad un ventilatore (il ventilatore non è

rappresentato in figura).

L’albero è in acciaio C40 UNI 7845.

La puleggia a cinghie trapezoidali ha diametro primitivo 250 mm.

Durata di base cuscinetti L = 10000 h.

10h

Le distanze giunto-supporti-puleggia, con riferimento ai piani mediani di ciascun elemento, sono

assegnate in figura.

Al candidato si chiede di:

• eseguire il progetto strutturale dell’albero considerando i cambiamenti di diametro per

l’alloggiamento dei cuscinetti, il calettamento del giunto e della puleggia;

• eseguire il disegno di fabbricazione dell’albero, completo di quote, tolleranze e gradi di rugosità

superficiale;

• definire la sequenza delle operazioni necessarie per la lavorazione dell’albero, avendo fissato

come grezzo di partenza una barra di opportuno diametro;

• relativamente alla tornitura cilindrica di sgrossatura su tutta la lunghezza dell’albero, assunti i

seguenti dati:

− costo aziendale del posto di lavoro: M = 20 €/h;

− costo utensile: C = 5 €;

ut

− = 1 min;

tempo cambio utensile T

cu

− tempo montaggio del pezzo T = 2 min;

p

− con utensile in carburo, profondità di passata p = 5 mm, avanzamento a = 0.3 mm/giro,

n

valga la relazione (legge di Taylor): V T = C, con C = 366 e n = 0.25,

t
