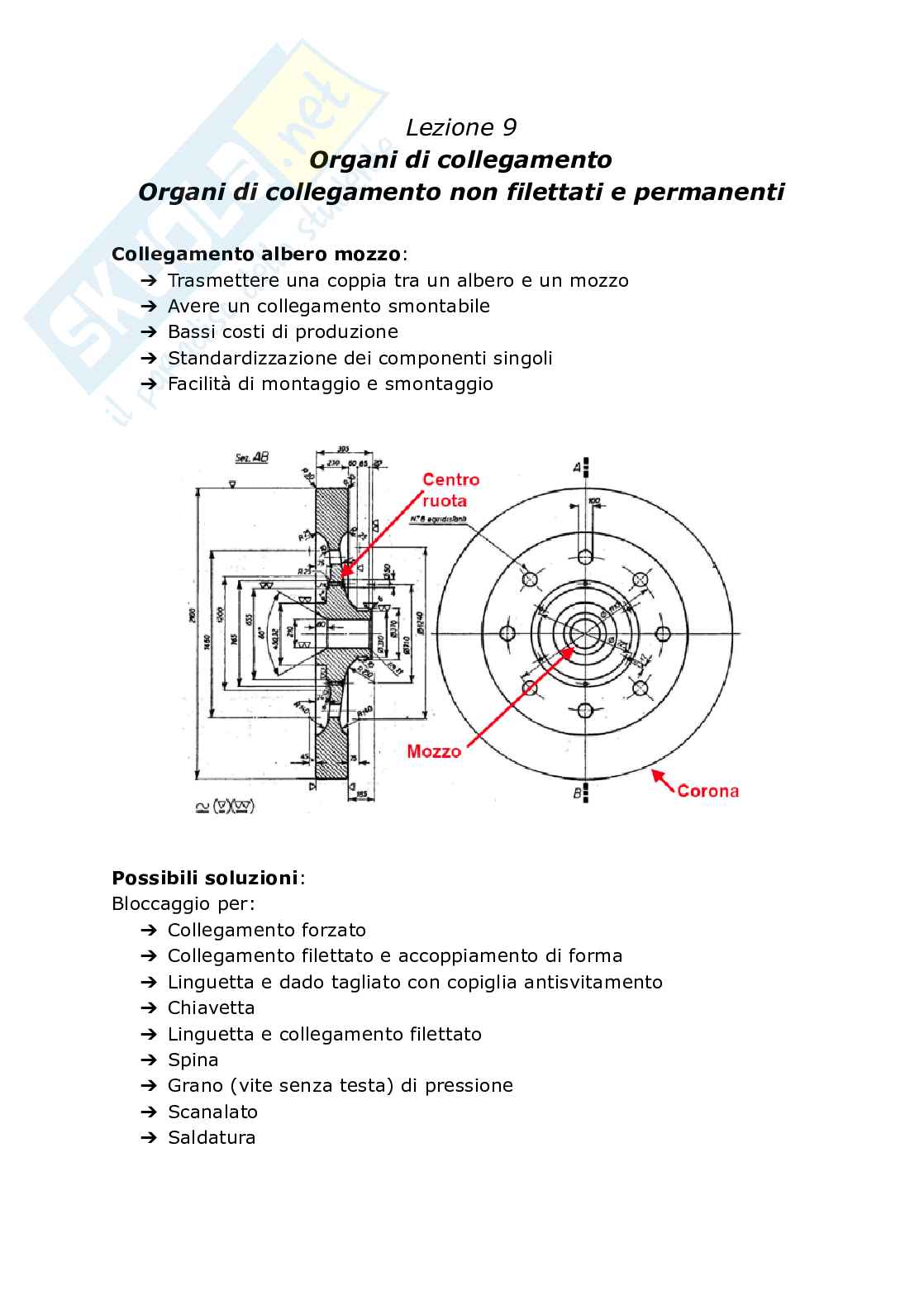

Lezione 9 - Organi di collegamento

Lezione 9

Organi di collegamento

Organi di collegamento non filettati e permanenti

Collegamento albero mozzo:

Trasmettere una coppia tra un albero e un mozzo

➔ Avere un collegamento smontabile

➔ Bassi costi di produzione

➔ Standardizzazione dei componenti singoli

➔ Facilità di montaggio e smontaggio

➔

Possibili soluzioni:

Bloccaggio per:

Collegamento forzato

➔ Collegamento filettato e accoppiamento di forma

➔ Linguetta e dado tagliato con copiglia antisvitamento

➔ Chiavetta

➔ Linguetta e collegamento filettato

➔ Spina

➔ Grano (vite senza testa) di pressione

➔ Scanalato

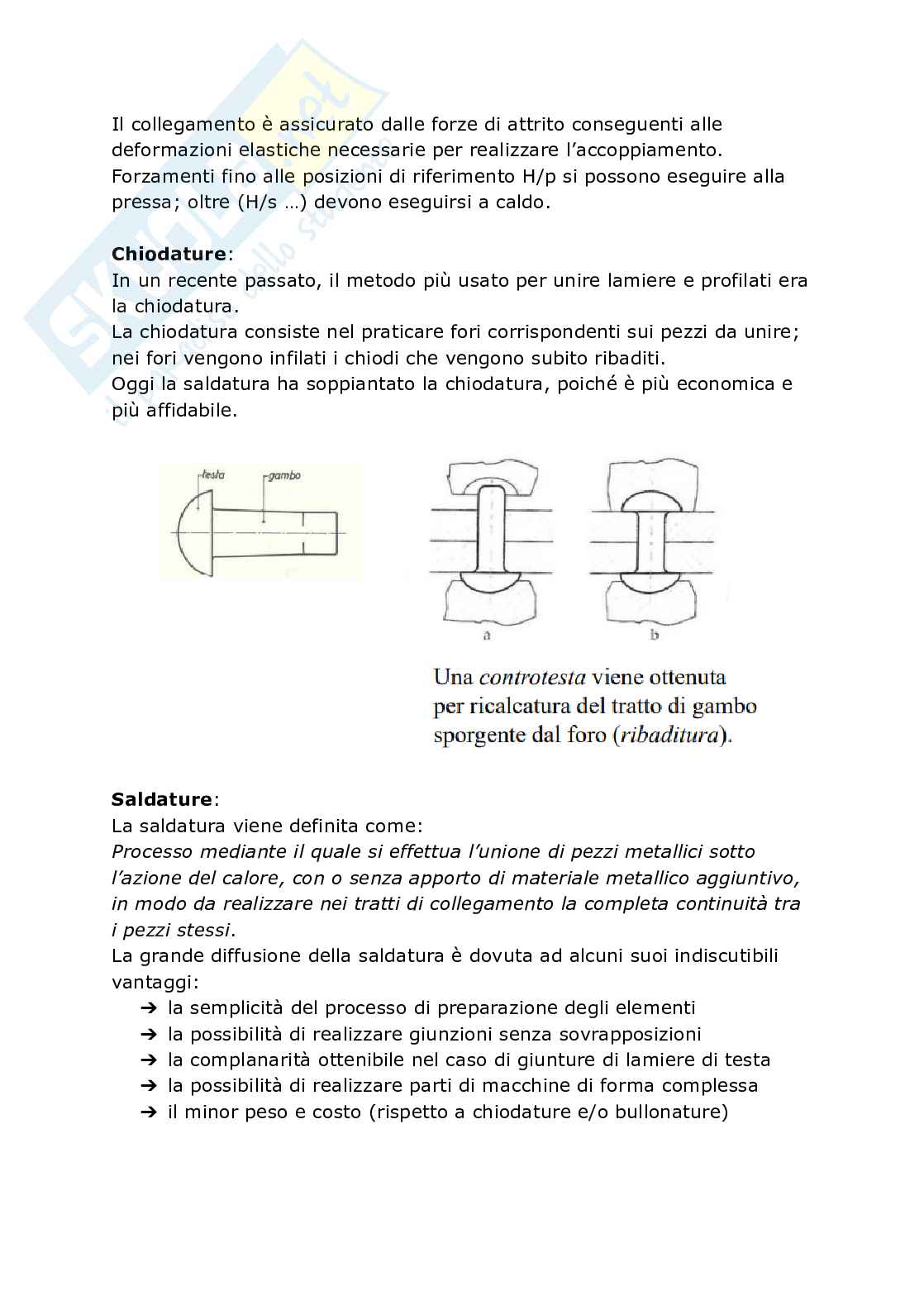

➔ Saldatura

➔

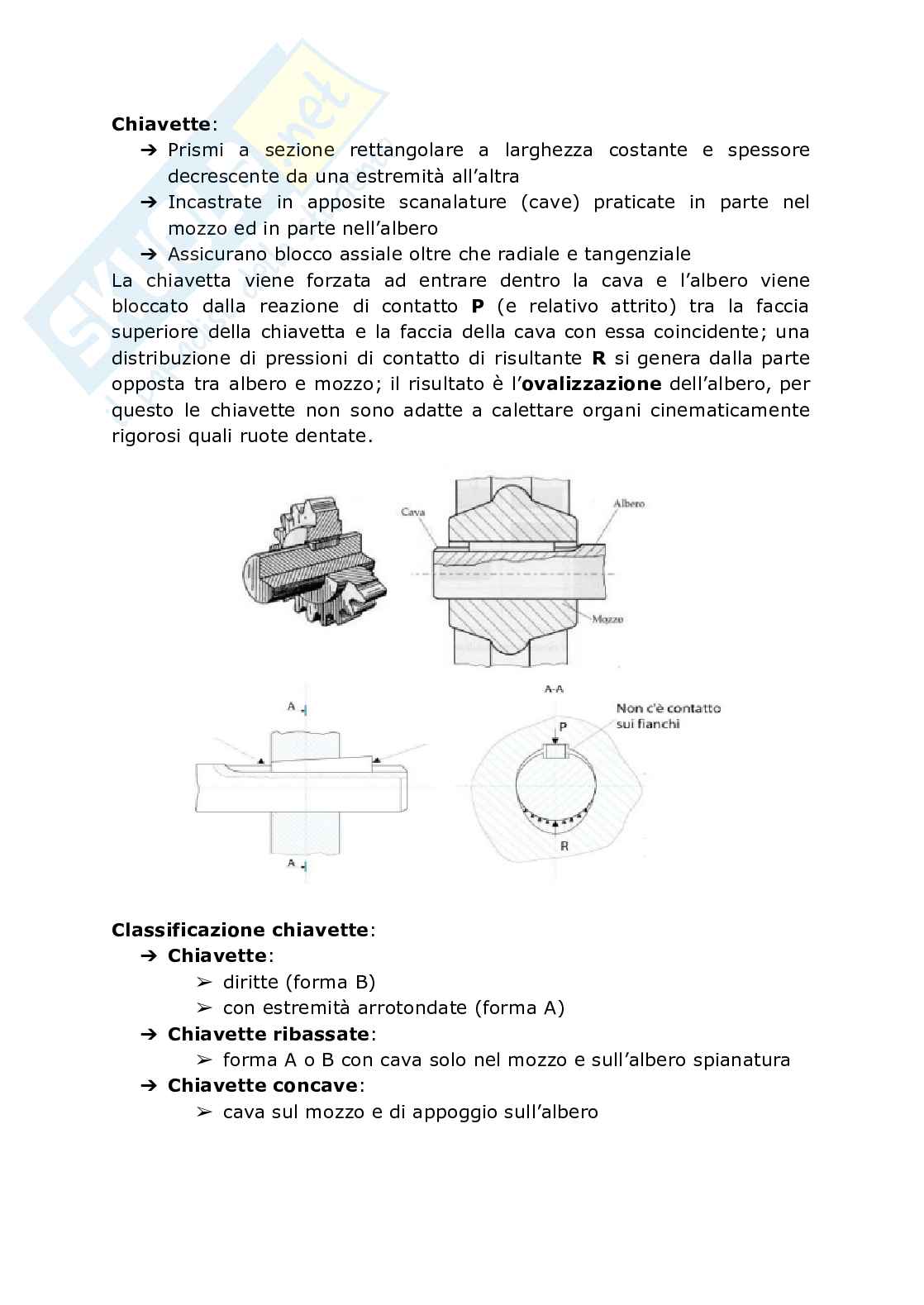

Chiavette:

Prismi a sezione rettangolare a larghezza costante e spessore

➔ decrescente da una estremità all’altra

Incastrate in apposite scanalature (cave) praticate in parte nel

➔ mozzo ed in parte nell’albero

Assicurano blocco assiale oltre che radiale e tangenziale

➔

La chiavetta viene forzata ad entrare dentro la cava e l’albero viene

bloccato dalla reazione di contatto P (e relativo attrito) tra la faccia

superiore della chiavetta e la faccia della cava con essa coincidente; una

distribuzione di pressioni di contatto di risultante R si genera dalla parte

opposta tra albero e mozzo; il risultato è l’ovalizzazione dell’albero, per

questo le chiavette non sono adatte a calettare organi cinematicamente

rigorosi quali ruote dentate.

Classificazione chiavette:

Chiavette:

➔ diritte (forma B)

➢ con estremità arrotondate (forma A)

➢

Chiavette ribassate:

➔ forma A o B con cava solo nel mozzo e sull’albero spianatura

➢

Chiavette concave:

➔ cava sul mozzo e di appoggio sull’albero

➢

Designazione chiavette e linguette:

Forma, lunghezza, altezza e riferimento alla norma

Esempi:

Chiavetta UNI 6607 A 20x 12x 100: Indica chiavetta di forma

➔ arrotondata (A) con b=20, h=12, l=100

Chiavetta UNI 6607 B 28x 16x 200: Indica chiavetta di forma

➔ prismatica (B) con b=28, h=160, l=200

La designazione delle linguette è analoga, indicando “linguetta” al posto di

“chiavetta” ed inserendo il corretto riferimento alla norma.

Linguette:

Prismi a sezione rettangolare costante, che vengono inseriti per circa

metà del loro spessore nel mozzo e per l’altra metà in una cava

dell’albero.

Contrariamente alle chiavette, la trasmissione del moto avviene in

prevalenza tangenzialmente sui fianchi della linguetta, che viene così

sollecitata soprattutto a taglio.

Nel montaggio è pertanto consentito un certo gioco radiale, mentre è
