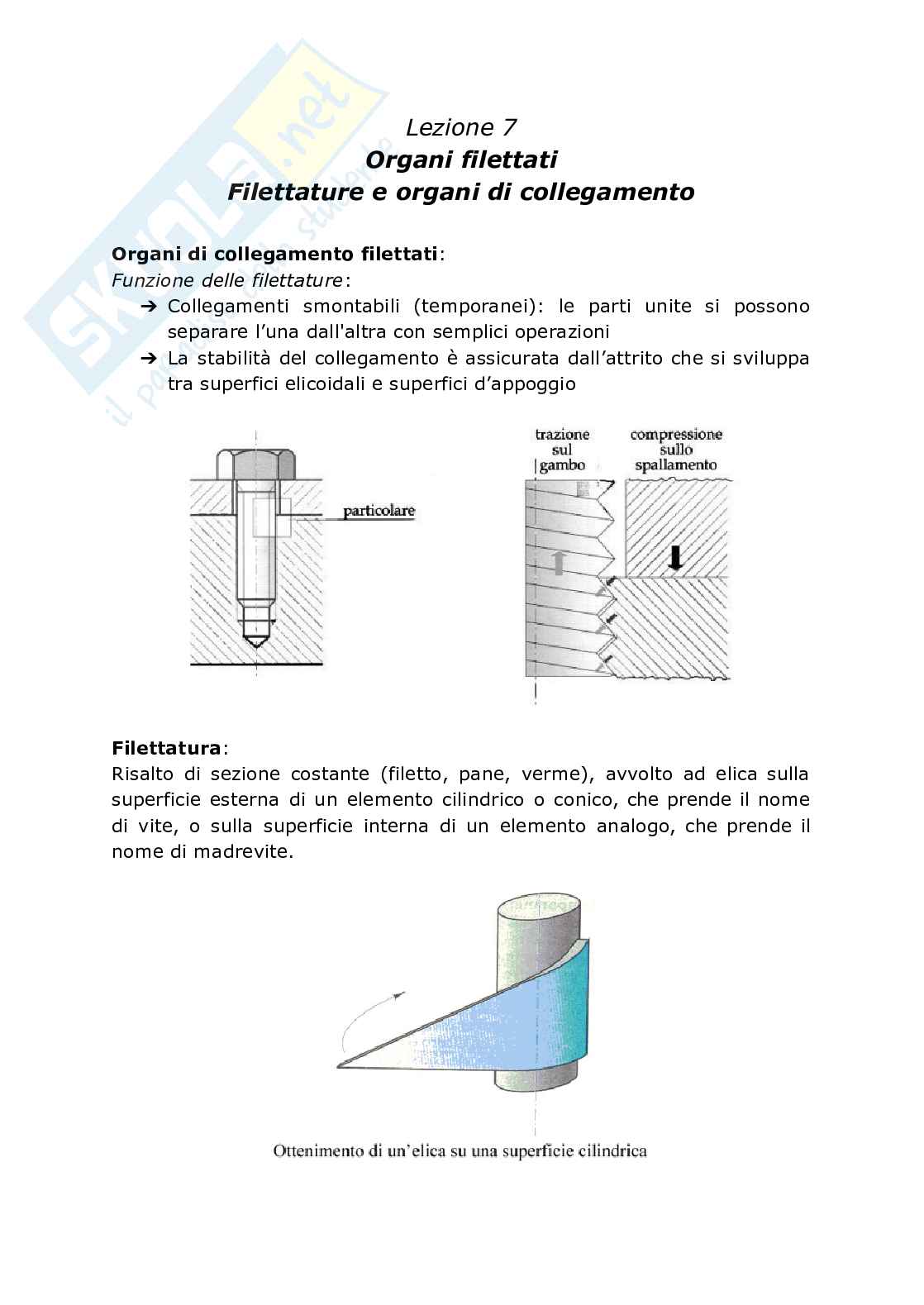

Lezione 7 - Organi filettati

Lezione 7

Organi filettati

Filettature e organi di collegamento

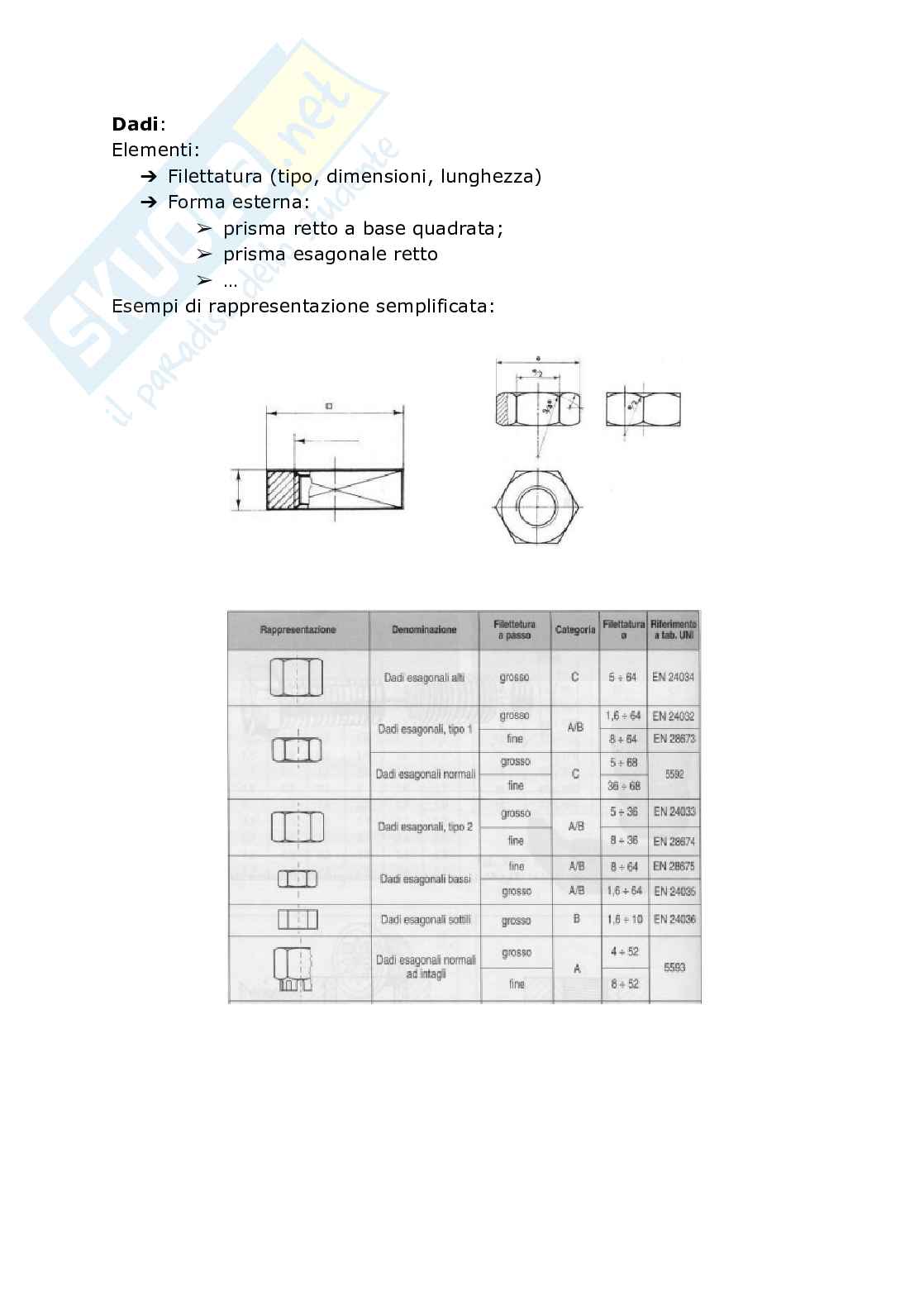

Organi di collegamento filettati:

Funzione delle filettature:

Collegamenti smontabili (temporanei): le parti unite si possono

➔ separare l’una dall'altra con semplici operazioni

La stabilità del collegamento è assicurata dall’attrito che si sviluppa

➔ tra superfici elicoidali e superfici d’appoggio

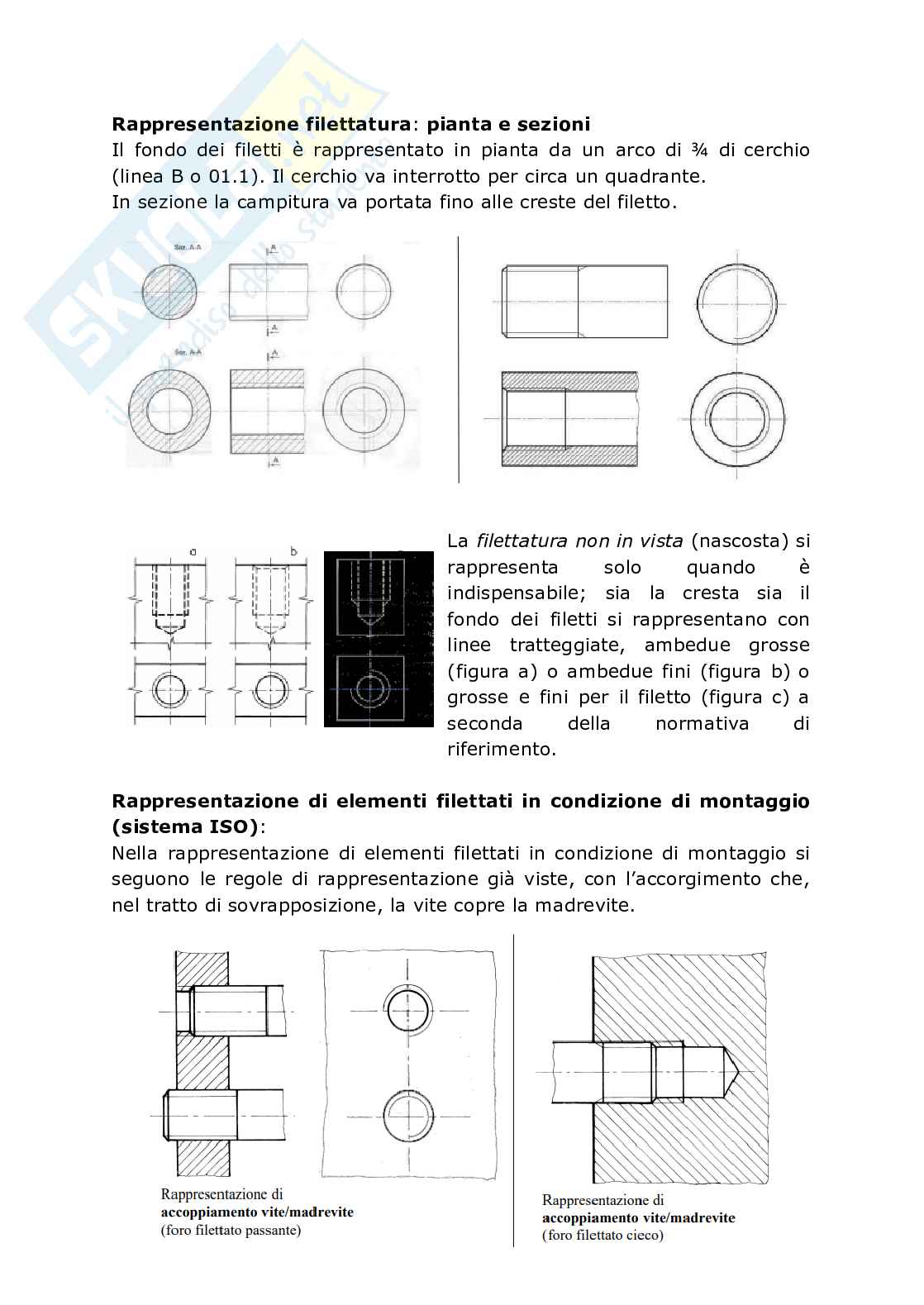

Filettatura:

Risalto di sezione costante (filetto, pane, verme), avvolto ad elica sulla

superficie esterna di un elemento cilindrico o conico, che prende il nome

di vite, o sulla superficie interna di un elemento analogo, che prende il

nome di madrevite.

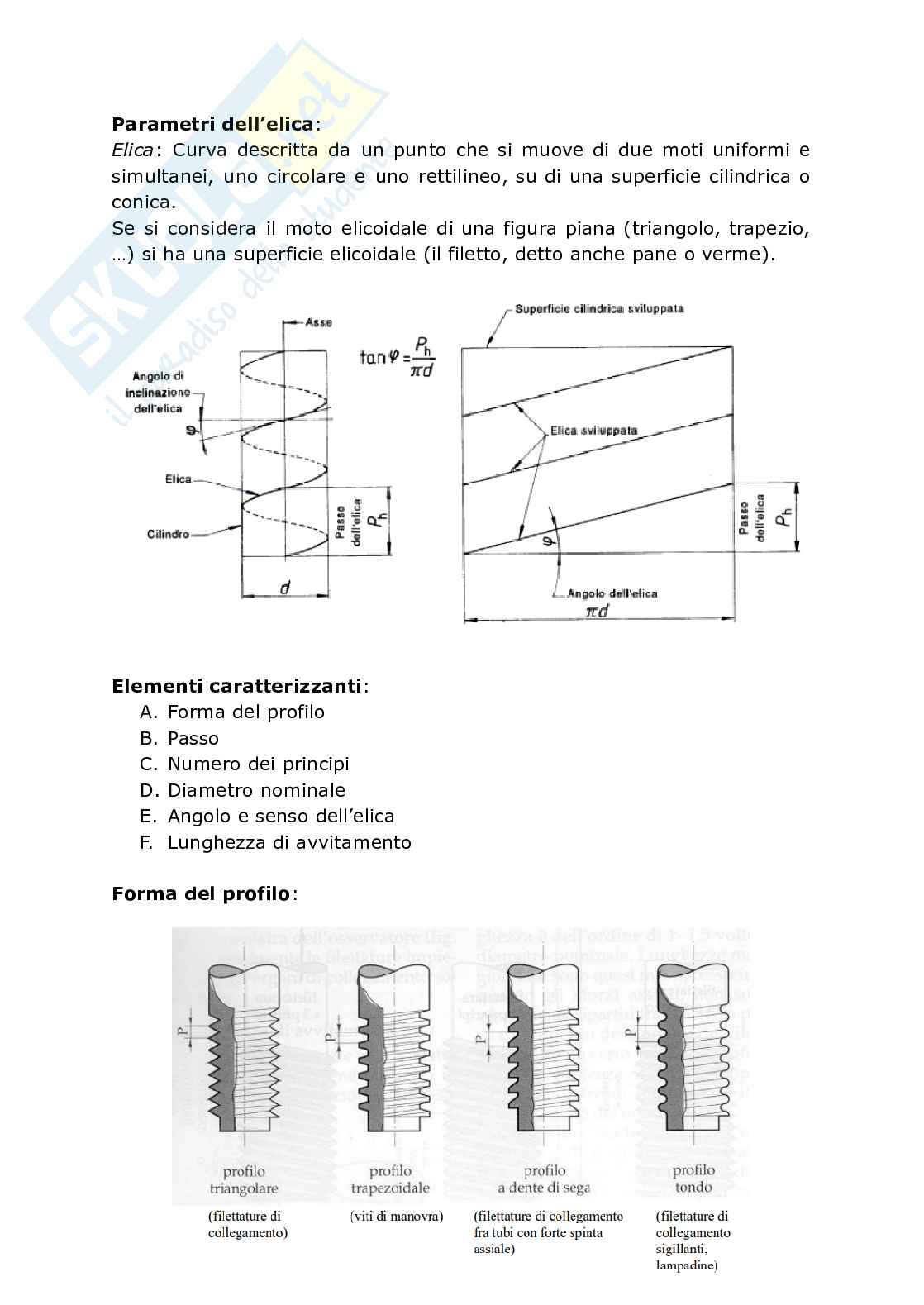

Parametri dell’elica:

Elica: Curva descritta da un punto che si muove di due moti uniformi e

simultanei, uno circolare e uno rettilineo, su di una superficie cilindrica o

conica.

Se si considera il moto elicoidale di una figura piana (triangolo, trapezio,

…) si ha una superficie elicoidale (il filetto, detto anche pane o verme).

Elementi caratterizzanti:

A. Forma del profilo

B. Passo

C. Numero dei principi

D. Diametro nominale

E. Angolo e senso dell’elica

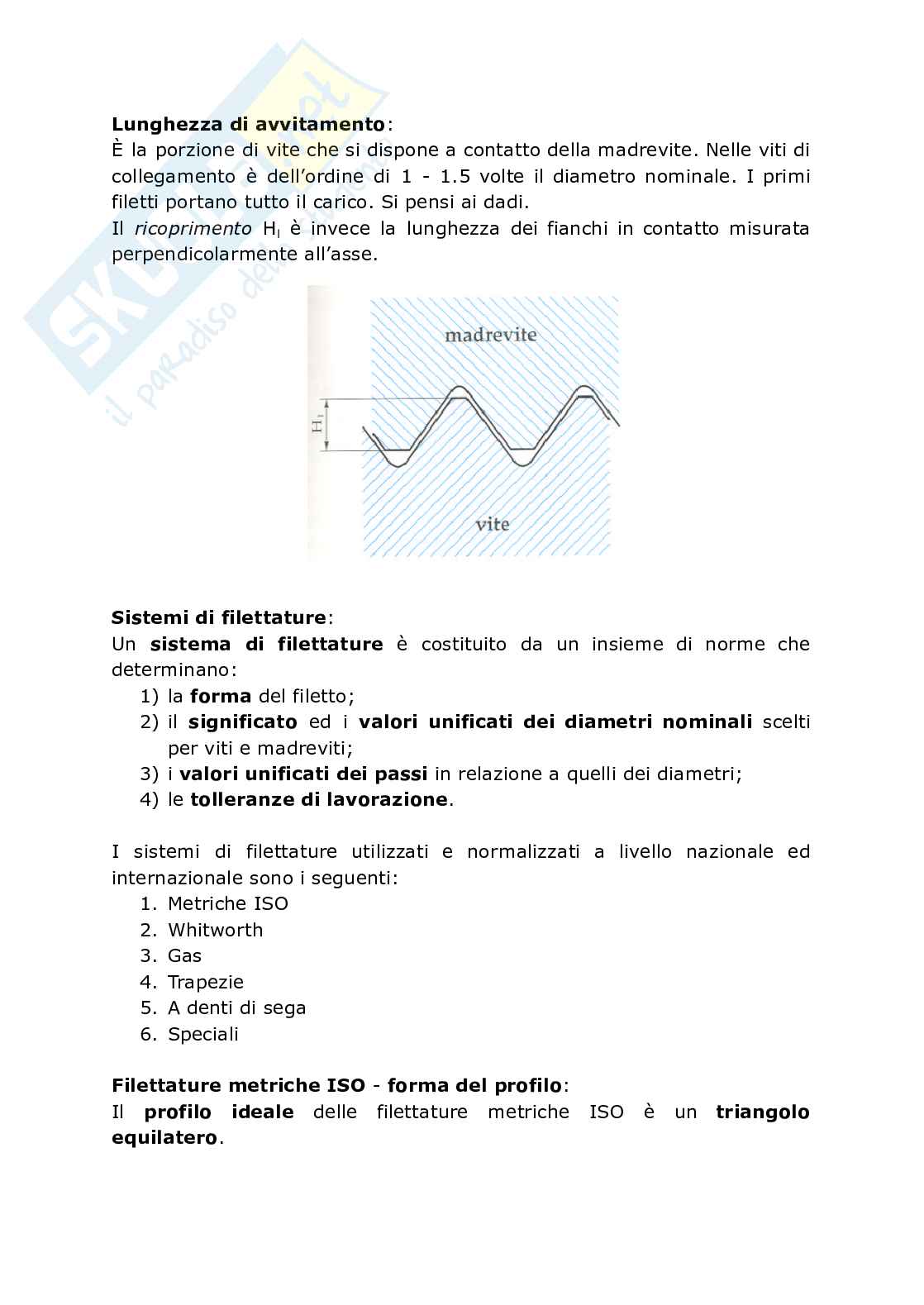

F. Lunghezza di avvitamento

Forma del profilo:

Caratteristiche del profilo: vite

Figura generatrice dell’elicoide: Di solito un triangolo, la

➔ geometria più comune per filettature di collegamento

Fianchi: Superfici originate dal moto elicoidale della generatrice

➔ Cresta: Congiunge i due fianchi di un filetto

➔ Fondo: Congiunge i fianchi di due filetti consecutivi

➔ Asse del filetto: Sul piano del profilo, normale ad asse di

➔ filettatura e passante per il vertice del triangolo generatore

Angolo del filetto: Angolo al vertice del triangolo generatore

➔ Altezza H: Altezza del triangolo generatore

➔

Caratteristiche del profilo: madrevite

Figura generatrice

➔ Cresta, Fondo, Fianco

➔ Angolo del filetto

➔ Linea media

➔ Altezza H

➔

Passo:

Distanza tra due punti corrispondenti situati su fianchi paralleli misurata

parallelamente all’asse della vite.

Il passo P è proporzionale all’altezza H del filetto.

Numero dei principi:

Filetti multi-principio: Accoppiamenti rapidi (passo lungo) senza

comportare una diminuzione di resistenza della vite (infatti, per

mono-principio, se P aumenta e quindi H la sezione resistente si riduce).

Avanzamento e passo nelle multiprincipio:

L’avanzamento (al giro) o passo effettivo rappresenta lo spostamento

assiale relativo di vite e madrevite a fronte di una rotazione relativa di

360° fra i due elementi attorno all’asse comune.

Il passo (apparente) è la distanza tra due creste consecutive di una

filettatura.

Nelle filettature ad un solo principio il passo coincide con

l’avanzamento.

Nelle filettature a più principi l’avanzamento è pari al passo apparente

moltiplicato per il numero dei principi (passo effettivo).

La figura seguente mostra schematicamente tre filettature

rispettivamente ad uno, due e tre principi, dove:

P = Passo (Pitch)

➔ L = Avanzamento (Lead)

➔

Diametro nominale:

Diametro esterno (o nominale):

➔ Misurato su cresta filetto vite (d) e sul

fondo filetto madrevite (D)

Diametro di nocciolo: Misurato sul

➔ fondo filetto vite (d ) o cresta filetti

3

madrevite (D )

1

Linea media: In piano assiale ed

➔ equidistante dai fianchi del filetto

Diametro medio (d , D ): Misurato sulla

➔ 2 2

linea media

Sezione resistente: È la sezione del

➔ gambo filettato che ha diametro ottenuto

dalla media aritmetica tra d e d

2 3

Angolo e senso dell’elica:

Nelle filettature
