Appunti di Storia dell'architettura 2 - secondo semestre

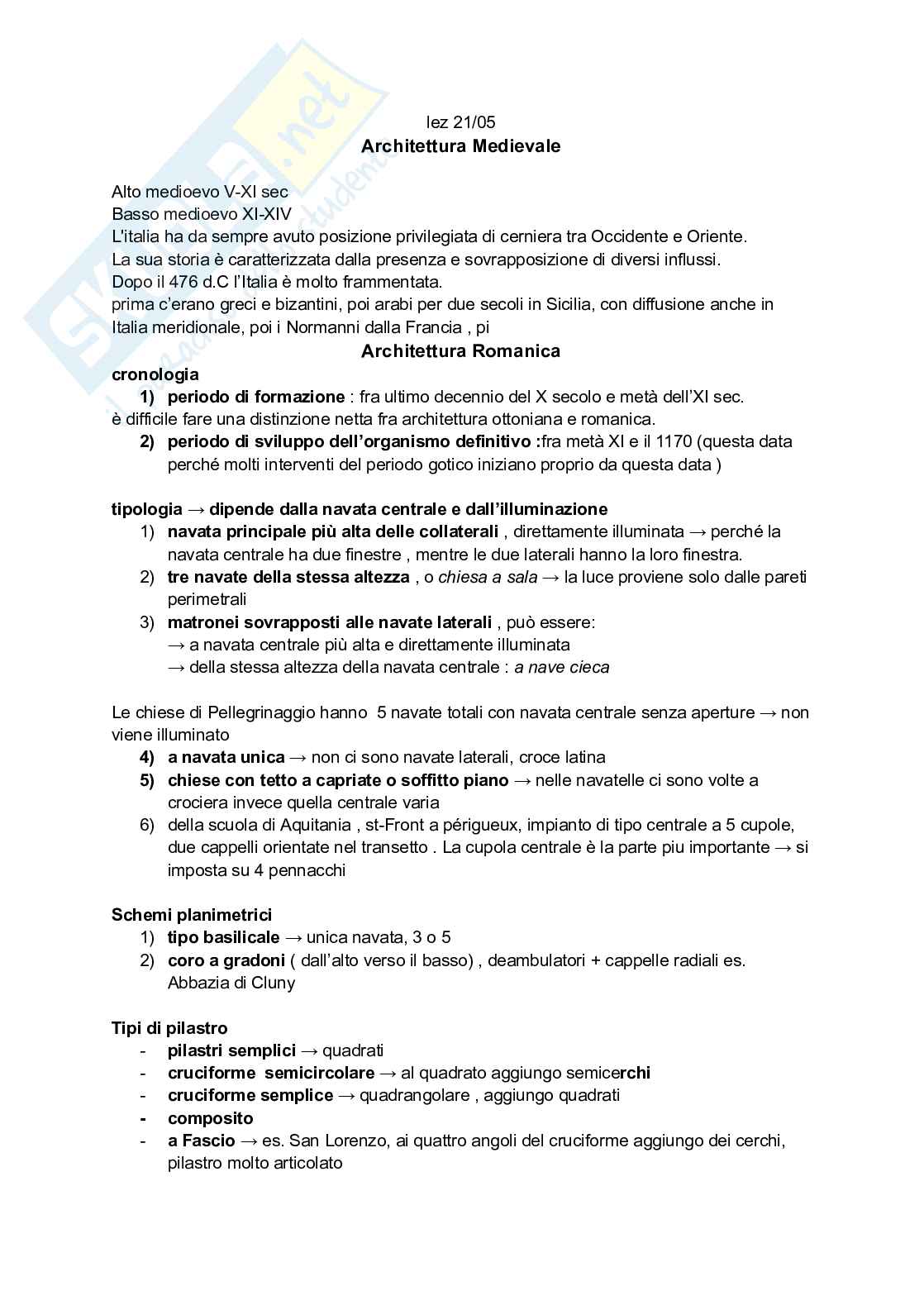

lez 21/05

Architettura Medievale

Alto medioevo V-XI sec

Basso medioevo XI-XIV

L'italia ha da sempre avuto posizione privilegiata di cerniera tra Occidente e Oriente.

La sua storia è caratterizzata dalla presenza e sovrapposizione di diversi influssi.

Dopo il 476 d.C l’Italia è molto frammentata.

prima c’erano greci e bizantini, poi arabi per due secoli in Sicilia, con diffusione anche in

Italia meridionale, poi i Normanni dalla Francia , pi

Architettura Romanica

cronologia

1)​ periodo di formazione : fra ultimo decennio del X secolo e metà dell’XI sec.

è difficile fare una distinzione netta fra architettura ottoniana e romanica.

2)​ periodo di sviluppo dell’organismo definitivo :fra metà XI e il 1170 (questa data

perché molti interventi del periodo gotico iniziano proprio da questa data )

tipologia → dipende dalla navata centrale e dall’illuminazione

1)​ navata principale più alta delle collaterali , direttamente illuminata → perché la

navata centrale ha due finestre , mentre le due laterali hanno la loro finestra.

2)​ tre navate della stessa altezza , o chiesa a sala → la luce proviene solo dalle pareti

perimetrali

3)​ matronei sovrapposti alle navate laterali , può essere:

→ a navata centrale più alta e direttamente illuminata

→ della stessa altezza della navata centrale : a nave cieca

Le chiese di Pellegrinaggio hanno 5 navate totali con navata centrale senza aperture → non

viene illuminato

4)​ a navata unica → non ci sono navate laterali, croce latina

5)​ chiese con tetto a capriate o soffitto piano → nelle navatelle ci sono volte a

crociera invece quella centrale varia

6)​ della scuola di Aquitania , st-Front a périgueux, impianto di tipo centrale a 5 cupole,

due cappelli orientate nel transetto . La cupola centrale è la parte piu importante → si

imposta su 4 pennacchi

Schemi planimetrici

1)​ tipo basilicale → unica navata, 3 o 5

2)​ coro a gradoni ( dall’alto verso il basso) , deambulatori + cappelle radiali es.

Abbazia di Cluny

Tipi di pilastro

-​ pilastri semplici → quadrati

-​ cruciforme semicircolare → al quadrato aggiungo semicerchi

-​ cruciforme semplice → quadrangolare , aggiungo quadrati

-​ composito

-​ a Fascio → es. San Lorenzo, ai quattro angoli del cruciforme aggiungo dei cerchi,

pilastro molto articolato

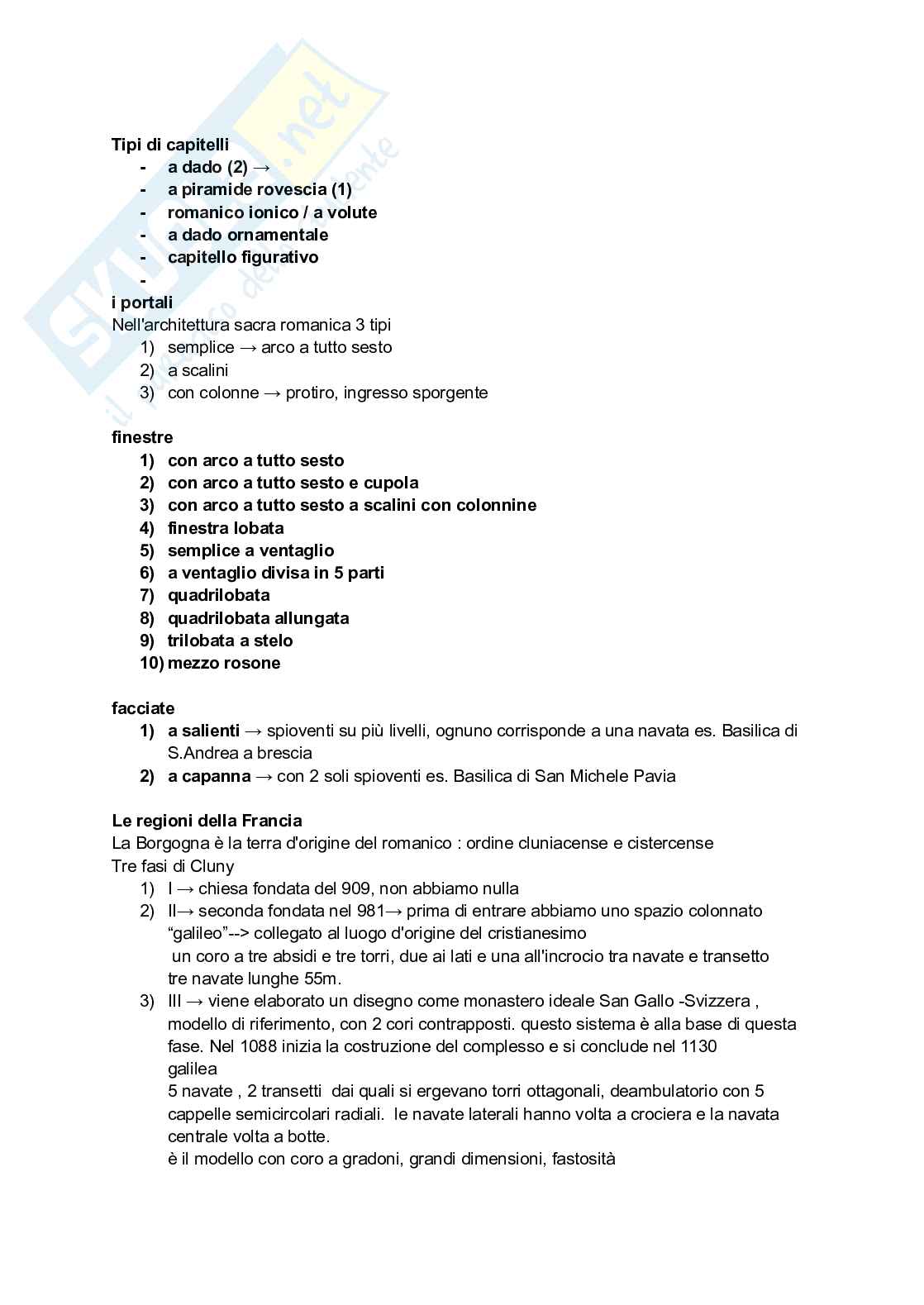

Tipi di capitelli

-​ a dado (2) →

-​ a piramide rovescia (1)

-​ romanico ionico / a volute

-​ a dado ornamentale

-​ capitello figurativo

-​

i portali

Nell'architettura sacra romanica 3 tipi

1)​ semplice → arco a tutto sesto

2)​ a scalini

3)​ con colonne → protiro, ingresso sporgente

finestre

1)​ con arco a tutto sesto

2)​ con arco a tutto sesto e cupola

3)​ con arco a tutto sesto a scalini con colonnine

4)​ finestra lobata

5)​ semplice a ventaglio

6)​ a ventaglio divisa in 5 parti

7)​ quadrilobata

8)​ quadrilobata allungata

9)​ trilobata a stelo

10)​mezzo rosone

facciate

1)​ a salienti → spioventi su più livelli, ognuno corrisponde a una navata es. Basilica di

S.Andrea a brescia

2)​ a capanna → con 2 soli spioventi es. Basilica di San Michele Pavia

Le regioni della Francia

La Borgogna è la terra d'origine del romanico : ordine cluniacense e cistercense

Tre fasi di Cluny

1)​ I → chiesa fondata del 909, non abbiamo nulla

2)​ II→ seconda fondata nel 981→ prima di entrare abbiamo uno spazio colonnato

“galileo”--> collegato al luogo d'origine del cristianesimo

un coro a tre absidi e tre torri, due ai lati e una all'incrocio tra navate e transetto

tre navate lunghe 55m.

3)​ III → viene elaborato un disegno come monastero ideale San Gallo -Svizzera ,

modello di riferimento, con 2 cori contrapposti. questo sistema è alla base di questa

fase. Nel 1088 inizia la costruzione del complesso e si conclude nel 1130

galilea

5 navate , 2 transetti dai quali si ergevano torri ottagonali, deambulatorio con 5

cappelle semicircolari radiali. le navate laterali hanno volta a crociera e la navata

centrale volta a botte.

è il modello con coro a gradoni, grandi dimensioni, fastosità

il modello cistercense è diametralmente opposto : nasce alla fine dell XI sec. che soprattutto

nella fase opta per scelte molto severe → ispirate alle posizioni di Bernardo Chiaravalle

“vivere in maniera semplice”

I cistercensi volevano un ritorno agli ideali evangelici di povertà e spiritualità → questa

credenza incide in maniera forte sull’architettura

Abbazia d Fontenay (borgogna) 1139-1147

a sinistra la chiesa, il complesso a destra ha forme molto semplici . Diventa importante il

chiostro = cortile porticato , luogo di meditazione.

attaccato al transetto c’è sala capitolare, sala dei monaci e ltre sali

pianta→ ingresso, chiesa a 3 navate, 1 transetto, abside non semicircolare ma piatto e

quadrangolare sporgente verso l'esterno e ai due lati dell’abside altre 2 cappelle rettangolari

Non c’è la cripta nel coro

qui si trova l’uso dell’arco acuto → proviene dall’architettura araba

la facciata è a forma di capanna spezzata → non ha un profilo unico .

Chiese di Pellegrinaggio

caratteristiche fondamentali :

-​ 3- 5 navate non ha aperture con nave cieca.

-​ Coro a deambulatorio con cappelle radiali e anche transetto sulle due parti ha

cappelle semicircolari

-​ sviluppo a scansione verticale → lo spazio della navata centrale è molto alto

1)​ Tours, Saint-Martin

2)​ Tolosa Saint-Sernin

3)​ Conques, Sainte-Foy

4)​ Santiago de Compostela

Normandia, abbazia di Notre Dame , Jumièges → verticalismo.

dall’alto verso il basso c’è la presenza del sistema piedritto-matroneo-finestre , con le

aperture in asse

alta 25 m.

una grande loggia rivolta verso l’interno con la gigantesca torre lanterna

la facciata è a due torri → facciata armonica normanna

questo verticalismo sta alla base dell’architettura romanica in gran bretagna

Gran Bretagna

è importato dai Normanni, con sapiente uso di archi rampanti e volte a coste

caratteristica : facciate

Cattedrale Durham

Uno dei primi esempi di archi rampanti. All'interno archi traversi sostenuti da pilastri

relativamente sottili e archi rampanti trifoli sopra le navate.

fuori torri con 325 gradini fino alla cima del campanile alto 66m

Cattedrale Ely 1174- 1197 sec

doppio transetto, coro rettangolare

facciata ricca → sull’asse della navata centrale c’è un'altra torre e al di sopra di essa 4

torrette minori. e ci sono altre 4 torri poligonali negli angoli

sistema piedritto, matroneo, finestra

Germania

forte accentuazione dei volumi e imponente carattere di monumentalità.

cattedrale di Spira

forte luminosità . All’esterno ha una galleria che gira intorno alla cattedrale all’altezza dei

matronei.

La pianta è di tipo basilicale con copertura piana e navata centrale alta 30m coperta da volte

a crociera → forte accentuazione dei volumi

il verticalismo è accentuato da una serie di semicolonne altissime addossate ai pilastri fino al

soffitto.

l’esterno è significativo sulla parte dell'abside → due torri ai lati e una cupola al centro →

temi : facciata armonica (germanica ) e abside (italica) che ha una serie di arcatelle e archi

ciechi

Spagna

volte a botte continue sorrette da archi trasversali nella navata, nei bracci del transetto e

nella campata antistante il coro

Chiesa san Vicente de Cardona

davanti al coro viene costruita una cupola su trombe angolari non pennacchi) arriva

dall’oriente

ha un nartece atrio

San Miguel de Cuixa

-​ coro coperto con volte e circondato da un deambulatorio a tre cappelle orientate

semicircolari

-​ archi a ferro di cavallo

-​ apparecchio murario con conci di pietra squadrato

il transetto ha due absidi semicircolari su ogni lato. A ll'esterno abbiano 7 semicerchi.

ha un campanile a destra staccato rispetto alla chiesa, con 5 livelli di aperture con forme

diverse

Chiesa de san Pedro de Rode 1022

coro con pianta trapezoidale e deambulatorio privo di cappelle e transetto con cappelle

pilastri a T. e sopra di essi vengono inserite delle colonne ci sono due colonne una sull’altra

→ lo spazio interno è molto ricco

Ripoll Catalunya Santa Maria

Chiesa abbaziale con 5 navate coperte con capriate

grande transetto sporgente con 6 cappelle, → all’esterno si configurano come torri contro il

muro del transetto. (tema italico)

Italia

la funzione che assume l'italia è quella di vegliare e mediare le diverse influenze orientali e

mediterranee e trasmettere alla cultura europea dopo averle rielaborate .

3 aree

l'architettura romanica propriamente detta e solo quella dell’area padana , in una serie di

centri tra cui Como, Milano

-​ Romanico Lombardo

-​ Romanico Padano

venezia, toscana, liguria, puglia,

calabria,sicilia

lazio, marche umbria basilicata → completamente diversi da esempi lombardi,

genovesi etc.

tra roma e montecassino molto conservatori (cristiano della 1a fase), forme delle

basiliche paleocristiane

Romanico Lombardo

●​ Basilica S.Abbondio , Como

-influenze francesi : coro absidato e molto lungo, 2 torri

-influenza germanico: nei capitelli cubici e nella loggia interna, due torri gemelle

frontiera di dare e ricevere con l’europa

●​ Basilica S.Ambrogio, Milano

Radicali lavori di costruzione voluti dal vescovo anselmo IV fra 1088 (corpo di tre navata)

non facciata a capanna→ ha un quadriportico , qui la luce viene garantita da 5 archi e tutto

sesto, 3 navate . il quadriportico ha la stessa dimensione della chiesa dello spazio interno

A=B La navata centrale non è illuminata direttamente quindi è “nave cieca” , prende la luce

dalla facciata a capanna,

la navata centrale ha 3 capate e un quadrato → superficie è il doppio di un quadrato delle

due navatelle laterali → non esisteva unita di misura , per raddoppiare usavano un sistema

geometrico

quadrato a, se tracciamo le diagonali e prendiamo la diagonale la trasformiamo in un lato di

un altro quadrato più grande .

uso del costolone squadrato

●​ Chiesa S.Michele pavia

a croce latina con facciata monofastigiata , a capanna che non ha davanti un quadriportico

(anche san Teodoro sempre a Pavia)

la capanna è tripartita e definita da alte lesene. 3 portali fortemente strombati , loggette

sommitali che hanno origine tardoromana e bizantina e riprendono il disegno a capanna

della facciata ma dietro non c'è apertura → per rendere più dinamica la facciata, ritmata. le

colonnine hanno un andamento scalare.

●​ San Teodoro , Pavia

le lesene sono molto sporgenti,facciata tripartita ma con un solo ingresso in

corrispondenza della navata centrale

●​ S.fedele, Como

tema dell’organismo chiesastico centrico→ triconco absidato e deambulato. sulla

facciata dell'abside ci sono archi ciechi

●​ complesso di Parma :cattedrale, campanile altissimo e battistero

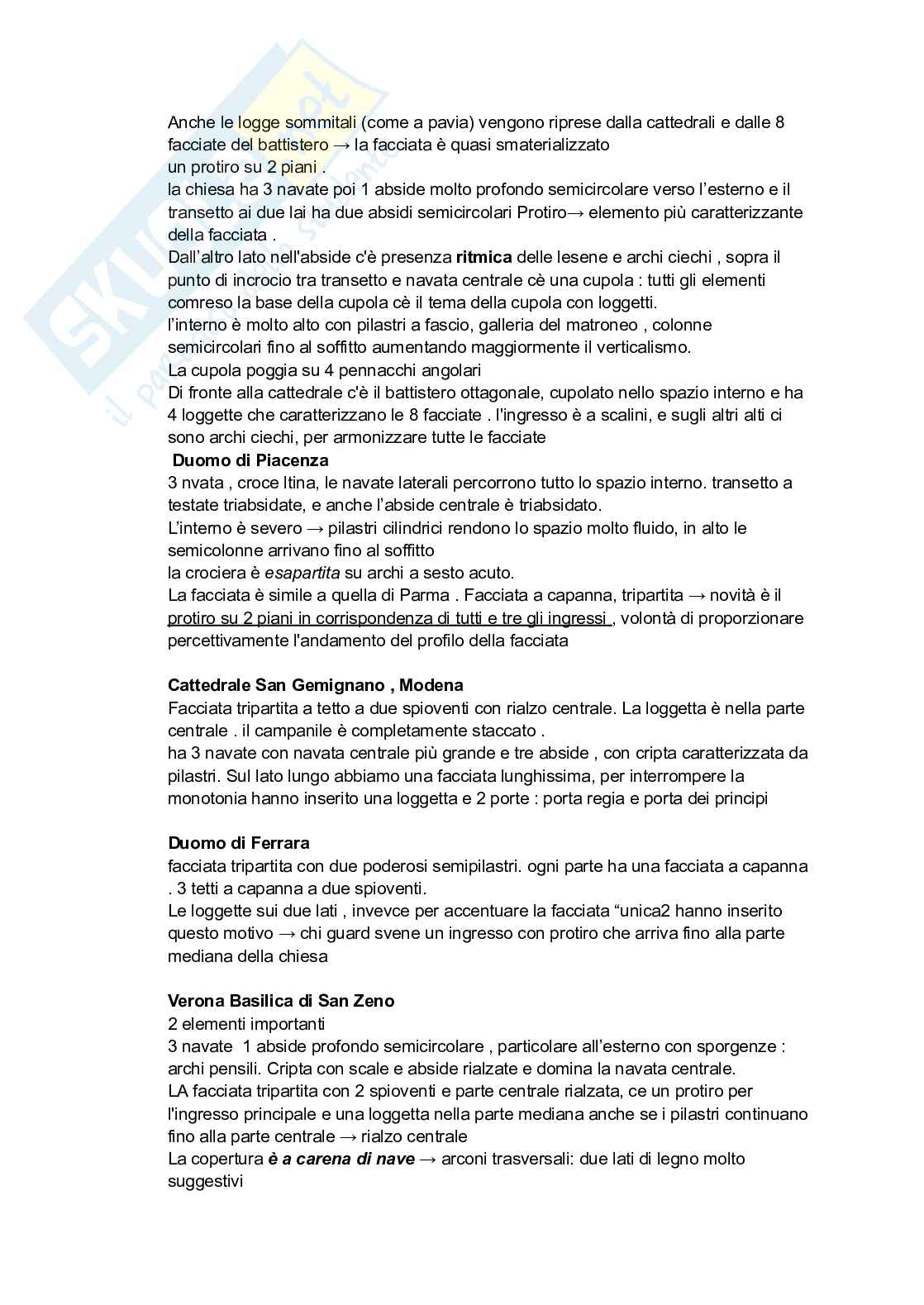

Anche le logge sommitali (come a pavia) vengono riprese dalla cattedrali e dalle 8

facciate del battistero → la facciata è quasi smaterializzato

un protiro su 2 piani .

la chiesa ha 3 navate poi 1 abside molto profondo semicircolare verso l’esterno e il

transetto ai due lai ha due absidi semicircolari Protiro→ elemento più caratterizzante

della facciata .

Dall’altro lato nell'abside c'è presenza ritmica delle lesene e archi ciechi , sopra il

punto di incrocio tra transetto e navata centrale cè una cupola : tutti gli elementi

comreso la base della cupola cè
