Fasi di lavoro Revit

Fasi di lavoro Revit

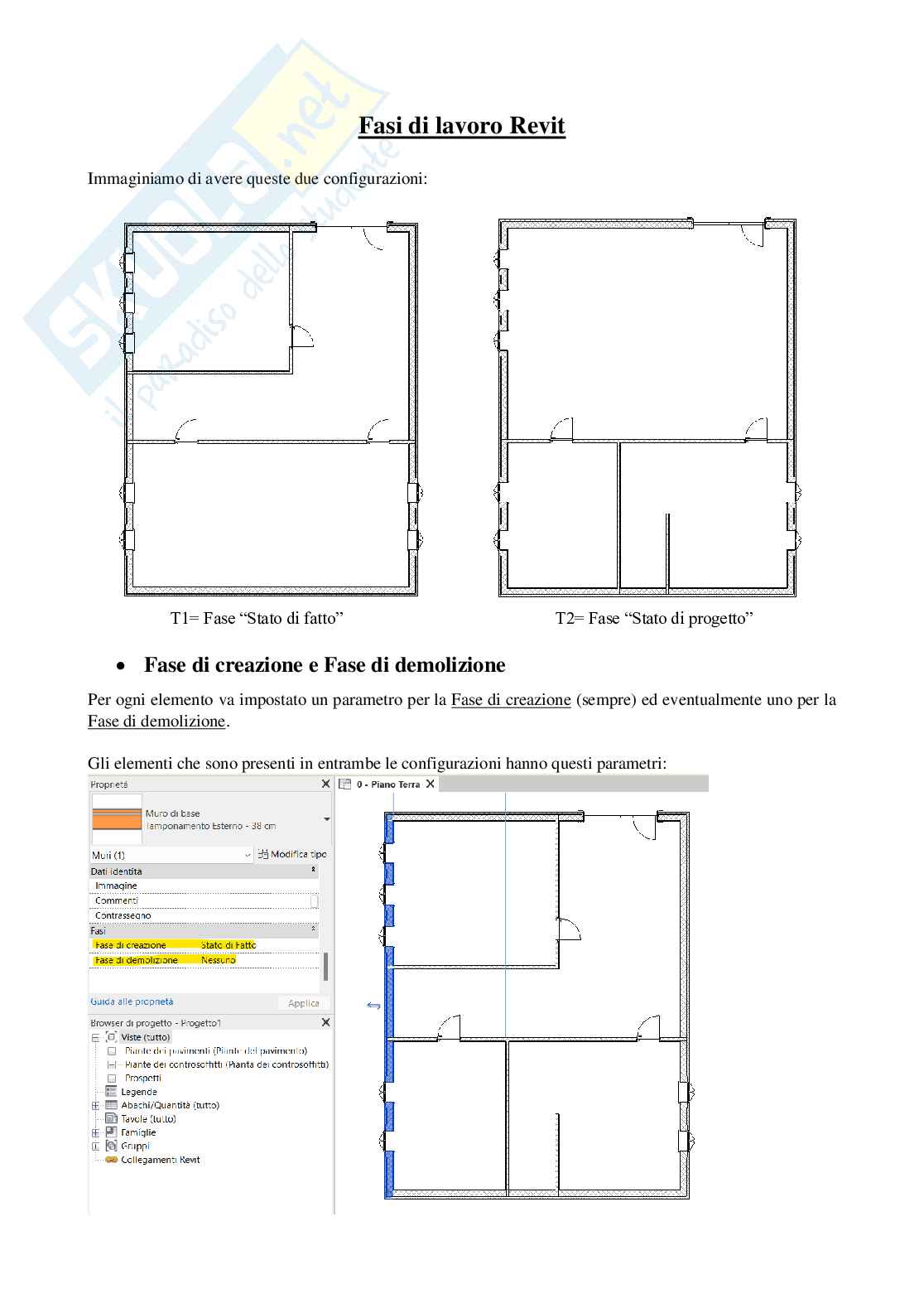

Immaginiamo di avere queste due configurazioni:

T1= Fase “Stato di fatto” T2= Fase “Stato di progetto”

• Fase di creazione e Fase di demolizione

Per ogni elemento va impostato un parametro per la Fase di creazione (sempre) ed eventualmente uno per la

Fase di demolizione.

Gli elementi che sono presenti in entrambe le configurazioni hanno questi parametri:

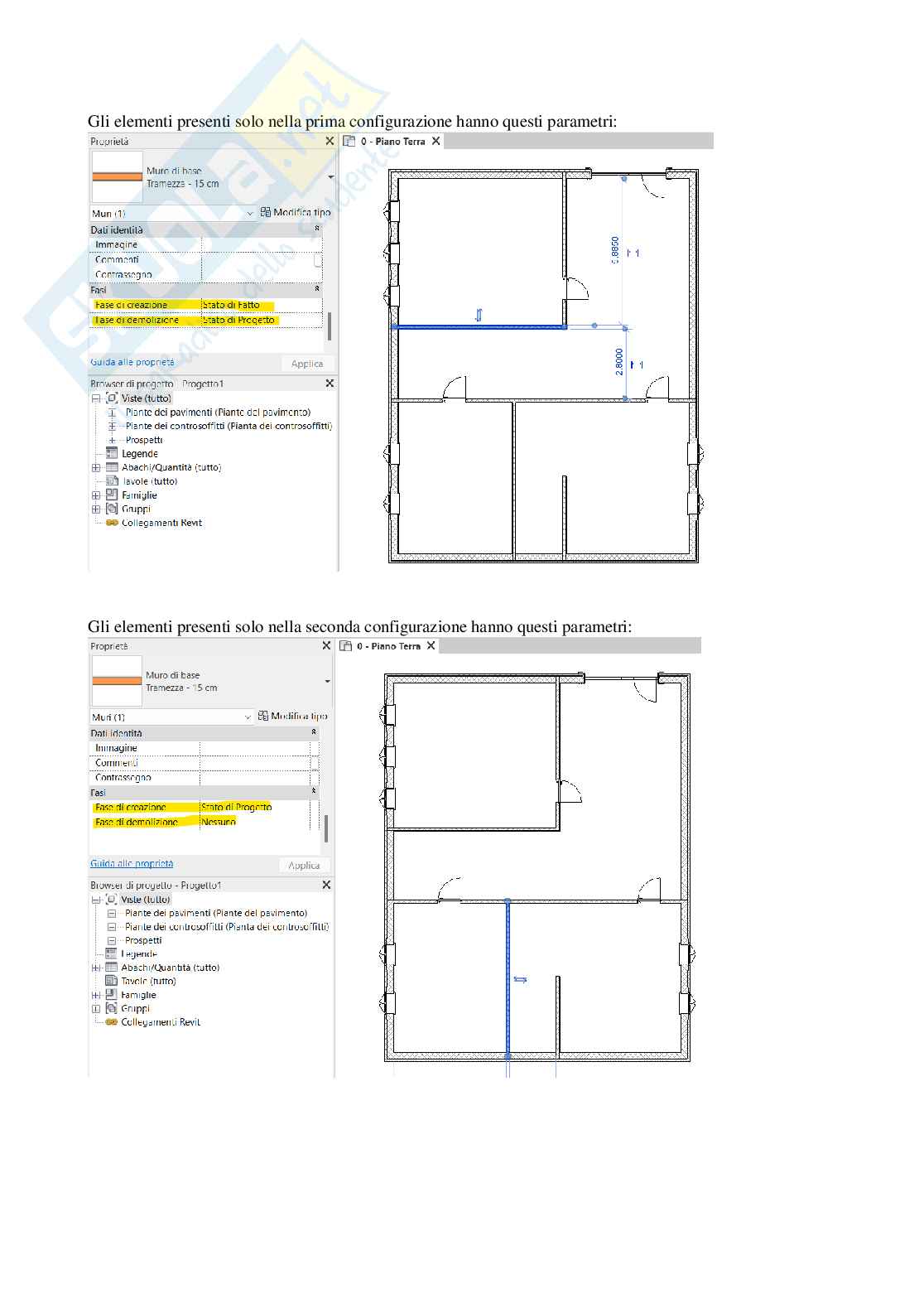

Gli elementi presenti solo nella prima configurazione hanno questi parametri:

Gli elementi presenti solo nella seconda configurazione hanno questi parametri:

• Filtro delle fasi Tra le proprietà delle viste, i parametri dedicati alle fasi sono

invece il Filtro delle fasi e la Fase.

Il primo definisce come vengono visualizzati gli elementi, il

secondo rispetto a quale fase di riferimento.

Sono disponibili di default 5 filtri (riquadro blu).

Impostando il valore su “Nessuno”, gli elementi vengono

visualizzati “Per categoria” a prescindere dalla fase di

creazione e demolizione.

Per gli altri filtri vanno valutate le impostazioni consultabili nella scheda

Gestisci, comando Fasi.

La prima scheda della tabella che si apre permette di creare nuove fasi di progetto.

La seconda contiene le impostazioni dei filtri di fase.

La terza scheda specifica le sostituzioni grafiche da applicare.

La voce “Temporaneo” è associata ad elementi che hanno fase di creazione e di demolizione coincidenti (ad

esempio le impalcature, le casseformi, ma non verrà utilizzata).

Filtro “Comparativa”, Fase “Stato di fatto”

Esempio 1.

Poiché non esiste una fase precedente alla fase Stato di fatto, tutti gli elementi ai quali è assegnata tale fase

vengono visualizzati come “Nuovo”

come Fase di creazione rispetto alla fase di riferimento.

È come se ci trovassimo in una configurazione T0, in cui quindi la configurazione T1 sta per essere realizzata.

Di conseguenza, nessun elemento viene visualizzato come “Esistente” né come “Demolito”.

Nello specifico, il filtro Comparativa ci fa visualizzare il Nuovo e il Demolito con una sostituzione grafica

(definita nella scheda apposita, modificabile), mentre l’Esistente verrebbe visualizzato senza alcuna modifica.

Filtro “Comparativa”, Fase “Stato di progetto”

Esempio 2.

In questo caso, rispetto alla Fase di riferimento (Stato di progetto) visualizziamo contemporaneamente sia

elementi Nuovi, che Esistente e Demolito.

È come se ci trovassimo nella configurazione T1, prevedendo in che modo la configurazione T2 sta per essere

realizzata:

- Gli elementi con Fase di creazione = Stato di fatto e nessuna Fase di demolizione corrispondono

all’Esistente, perché sono stati creati in una fase precedente rispetto a quella di riferimento;

- Gli elementi con Fase di creazione = Stato di fatto e Fase di demolizione = Stato di progetto,

corrispondono al Demolito, perché si prevede di demolirli nella fase di riferimento;

- Gli elementi con Fase di creazione = Stato di progetto (a prescindere dalla fase di demolizione),

corrispondono al Nuovo, perché se ne prevede la costruzione nell
