Progetto finale Disegno

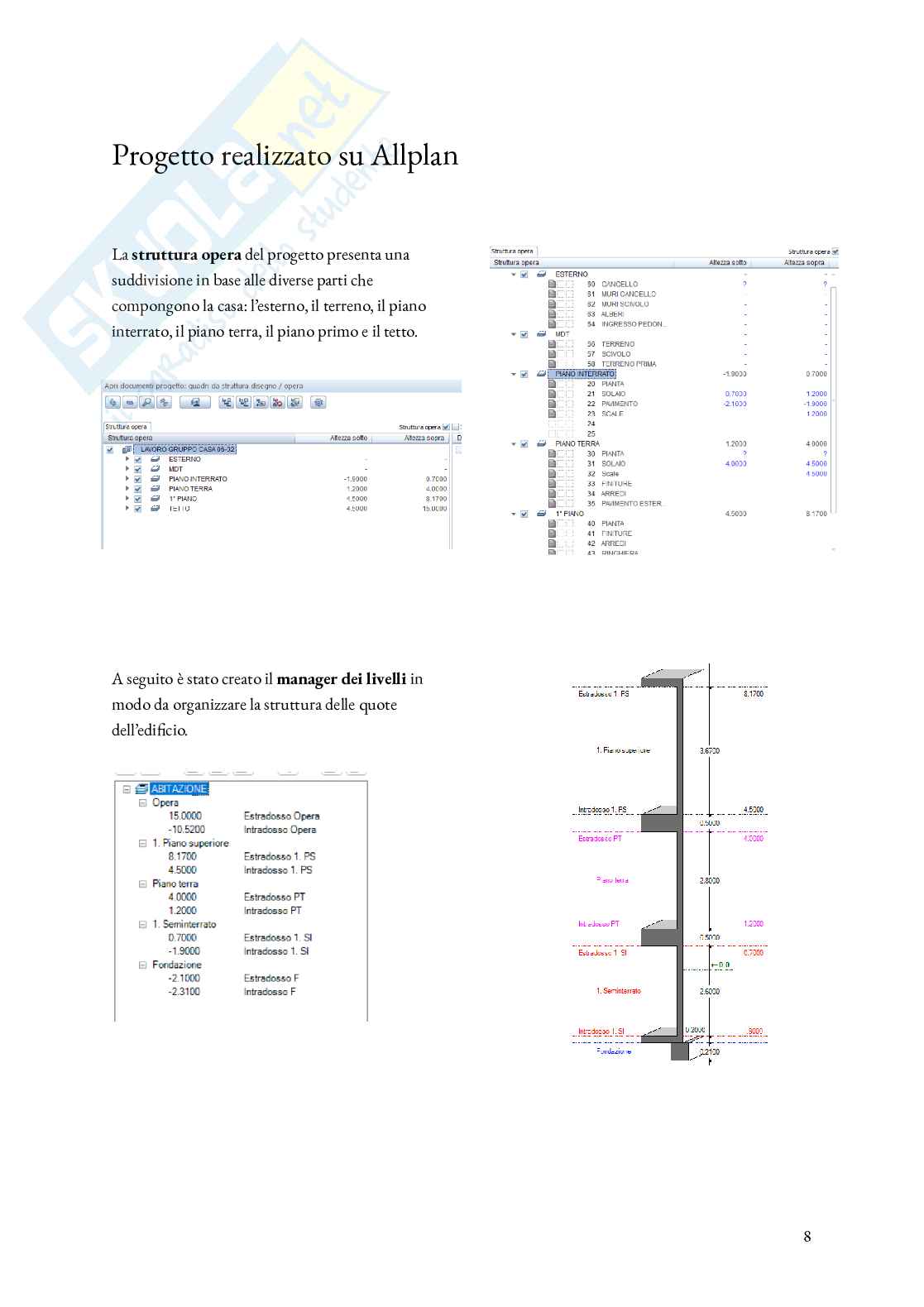

‭MDT‬

‭L’‬

‭MDT‬‭è stato creato con le quote iniziali del terreno;‬ ‭il‬

‭modello del terreno è stato poi modificato in modo che‬

‭coincidesse con le modifiche apportate al terreno durante i lavori‬

‭di costruzione, infine con il comando “rientranza” sono stati‬

‭fatti dei tagli in corrispondenza della casa, dello scivolo e‬

‭dell’ingresso pedonale.‬ ‭9‬

‭L’‬

‭ingresso‬‭presenta una recinzione, un cancello pedonale e un cancello battente che sono stati creati con il‬

‭modulo avanzato.‬

‭Lo‬‭scivolo‬‭che porta poi al garage è stato creato‬‭utilizzando il comando “livelli tetto” in modo da creare la‬

‭pendenza desiderata e successivamente si è aggiunto il mantello di copertura. I muri laterali allo scivolo sono‬

‭stati disegnati, invece, con il modulo avanzato.‬ ‭10‬

‭Planimetrie‬ ‭Il piano sotterraneo‬‭è composto da autorimessa, cantina,‬

‭cisterna, locale tecnico, locale di sgombero, legnaia e vano‬

‭scale.‬

‭I muri‬‭sono stati creati con il comando‬‭“muri”‬‭nel‬‭modulo‬

‭architettura.‬

‭I muri esterni sono di 25 cm e le tramezze interne di 12 cm.‬

‭Planimetria piano interrato‬ ‭Il piano terra‬‭è adibito a zona giorno, composto da‬

‭soggiorno,cucina, bagno, e vano scale.‬

‭I muri esterni sono di 50 cm e 55 cm‬

‭-‬ ‭25 cm di struttura portante in laterizio‬

‭-‬ ‭15 cm di strato isolante‬

‭-‬ ‭10 cm di rivestimento esterno‬

‭-‬ ‭5 cm di rivestimento in pietra.‬

‭Le porte, le finestre e vetrate‬‭sono importate usano‬‭gli‬

‭assistenti.‬

‭Planimetria piano terra‬ ‭Il primo piano‬‭è adibito a zona notte, composto da‬‭due‬

‭camere da letto, studio e bagno.‬

‭I muri esterni sono di 40 cm, 45 cm e 55 cm‬

‭-‬ ‭25 cm di struttura portante in laterizio‬

‭-‬ ‭15 cm di strato isolante‬

‭-‬ ‭10 cm di rivestimento esterno‬

‭-‬ ‭5 cm di rivestimento in pietra‬

‭-‬ ‭5 cm di rivestimento in legno.‬

‭Planimetria 1° piano‬ ‭Le finiture‬‭sono state realizzate utilizzando il comando‬

‭“vano”‬ ‭che si trova nel modulo architettura; poi‬‭si impostano‬

‭tutti i strati necessari, come ad esempio nel pavimento:‬

‭-‬ ‭rivestimento‬

‭-‬ ‭massetto‬

‭-‬ ‭sottofondo‬

‭Il balcone‬‭è stato creato utilizzando il comando‬‭“solaio”‬‭che‬

‭si trova nel modulo architettura, poi è stata creata la ringhiera‬

‭utilizzando gli assistenti.‬

‭Planimetria tetto‬ ‭11‬

‭I prospetti quotati sono stati realizzati utilizzando i‬

‭Prospetti‬ ‭derivati‬

‭, che permette di creare viste 2D.‬

‭Prospetto nord‬

‭Prospetto sud‬

‭Prospetto est‬

‭Prospetto ovest‬ ‭12‬

‭Sezioni‬

‭Le sezioni vengono create utilizzando il comando‬‭“profilo sezione”‬‭nel modulo architettura.‬

‭Si tracci la linea di sezione, si decide la direziono per confermare si schiaccia “esc”‬

‭Per visualizzare la sezione attivare‬‭“mosta sezione”‬‭e scegliere la selezione desiderata.‬

‭Sezione AA’ completa‬

‭Sezione BB’ completa‬ ‭13‬

‭Sezione AA’‬

‭Sezione piano interrato‬

‭Sezione piano terra‬

‭Sezione 1° piano‬

‭Sezione tetto‬ ‭14‬

‭Sezione BB’‬

‭Sezione piano interrato‬

‭Sezione piano terra‬

‭Sezione 1° piano‬

‭Sezione tetto‬ ‭15‬
