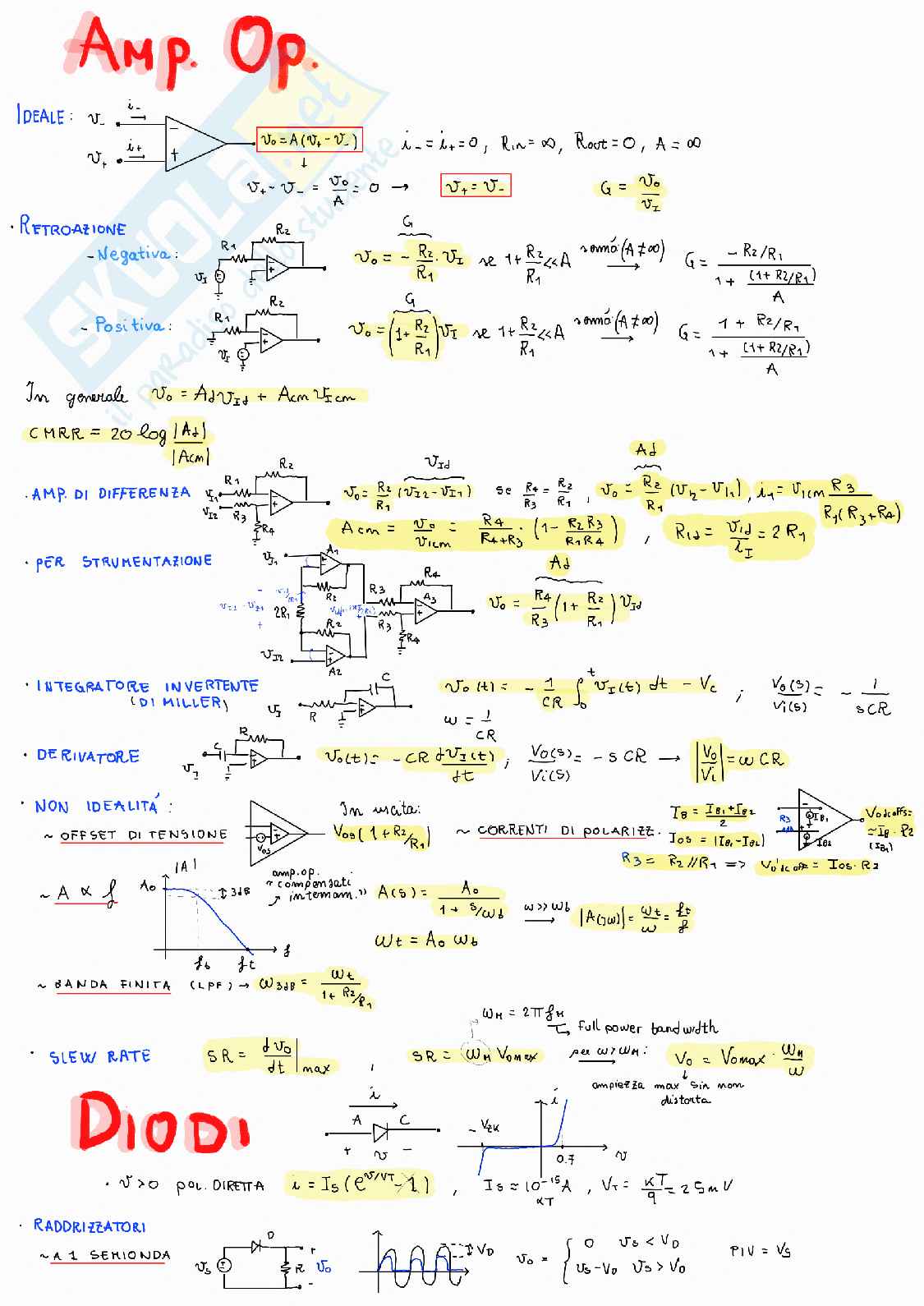

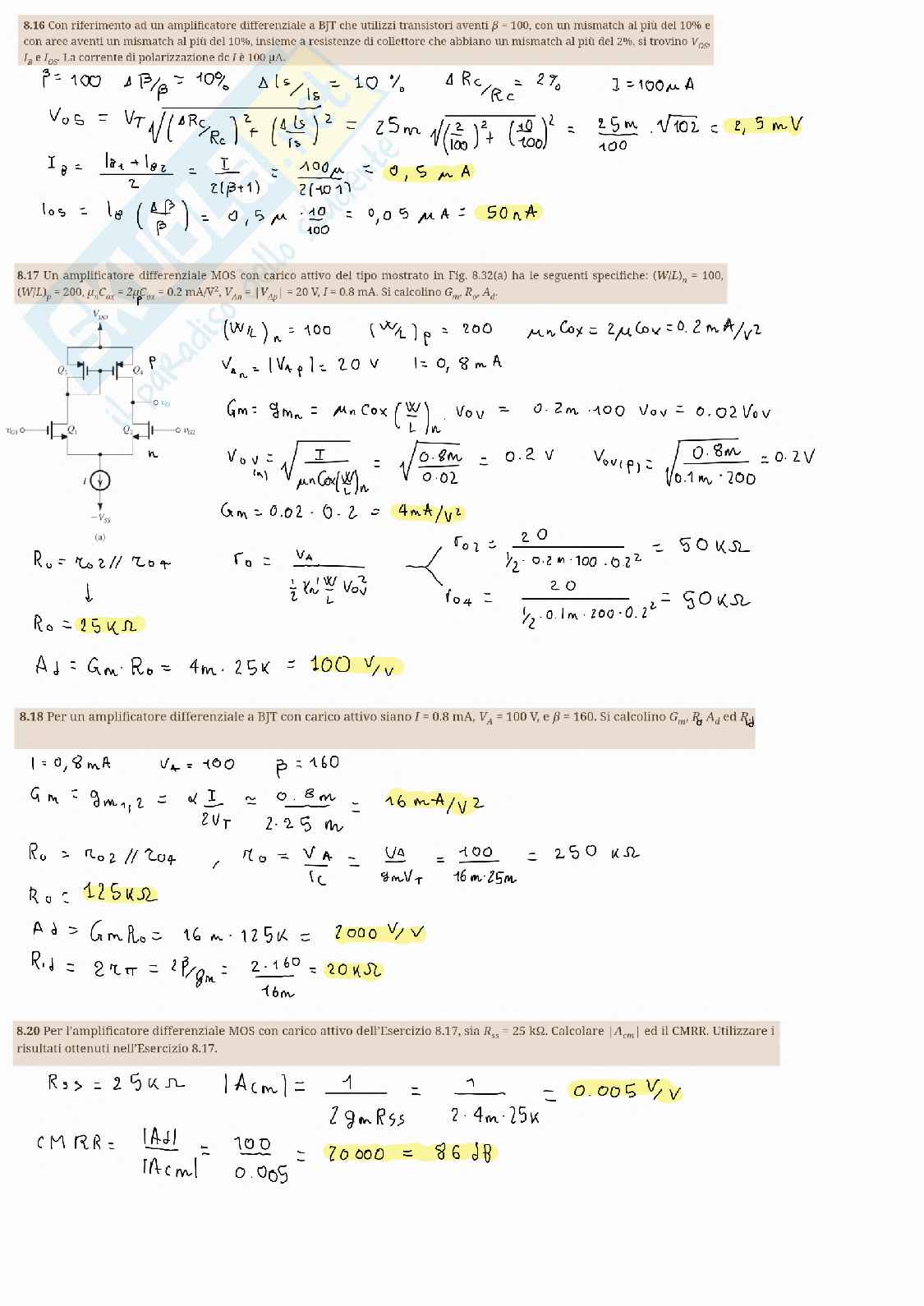

Estratto del documento

D1

Si usi il circuito rappresentato in figura per progettare un circuito

sommatore che fornisca la seguente tensione di uscita (hp v4=0V).

vO = 2v1 + v2 – 4v3

Corretta: R1 = 5 kΩ, R2 = 10 kΩ, Ra = 10 kΩ, Rb = 10 kΩ, R3 = 2.5 kΩ, Rc = 10 kΩ

Errata: R1 = 55 kΩ, R2 = 11 kΩ, Ra = 11 kΩ, Rb = 120 kΩ, R3 = 2.5 kΩ, Rc = 10 kΩ

Errata: R1 = 5 kΩ, R2 = 10 kΩ, Ra = 20 kΩ, Rb = 22 kΩ, R3 = 2.5 kΩ, Rc = 25 kΩ

Errata: R1 = 1 kΩ, R2 = 10 kΩ, Ra = 1 kΩ, Rb = 10 kΩ, R3 = 2.5 kΩ, Rc = 25 kΩ

D2

Si determinino i valori delle resistenze del circuito in figura in modo che il

circuito si comporti come un amplificatore di differenza con resistenza di

ingresso di 20 kΩ e guadagno pari a 10.

Errata: R1 = R3 = 10 kΩ; R2 = R4 = 110 kΩ

Corretta: R1 = R3 = 10 kΩ; R2 = R4 = 100 kΩ

Errata R1 = R3 = 1 kΩ; R2 = R4 = 110 kΩ

Errata R1 = R3 = 11 kΩ; R2 = R4 = 110 kΩ

D3

Si consideri un’onda quadra simmetrica di 20 V picco-picco, media nulla e

periodo 2 ms, applicata ad un integratore di Miller. Si determini il valore

della costante di tempo CR tale che la forma d’onda triangolare in uscita

abbia un’ampiezza di 20 V picco-picco.

Errata 0.5 s

Errata 0.1 s

Errata 0.1 ms

Corretta 0.5 ms
