Fisica tecnica- Esercizi Trasmissione vapore

Fisica tecnica ambientale

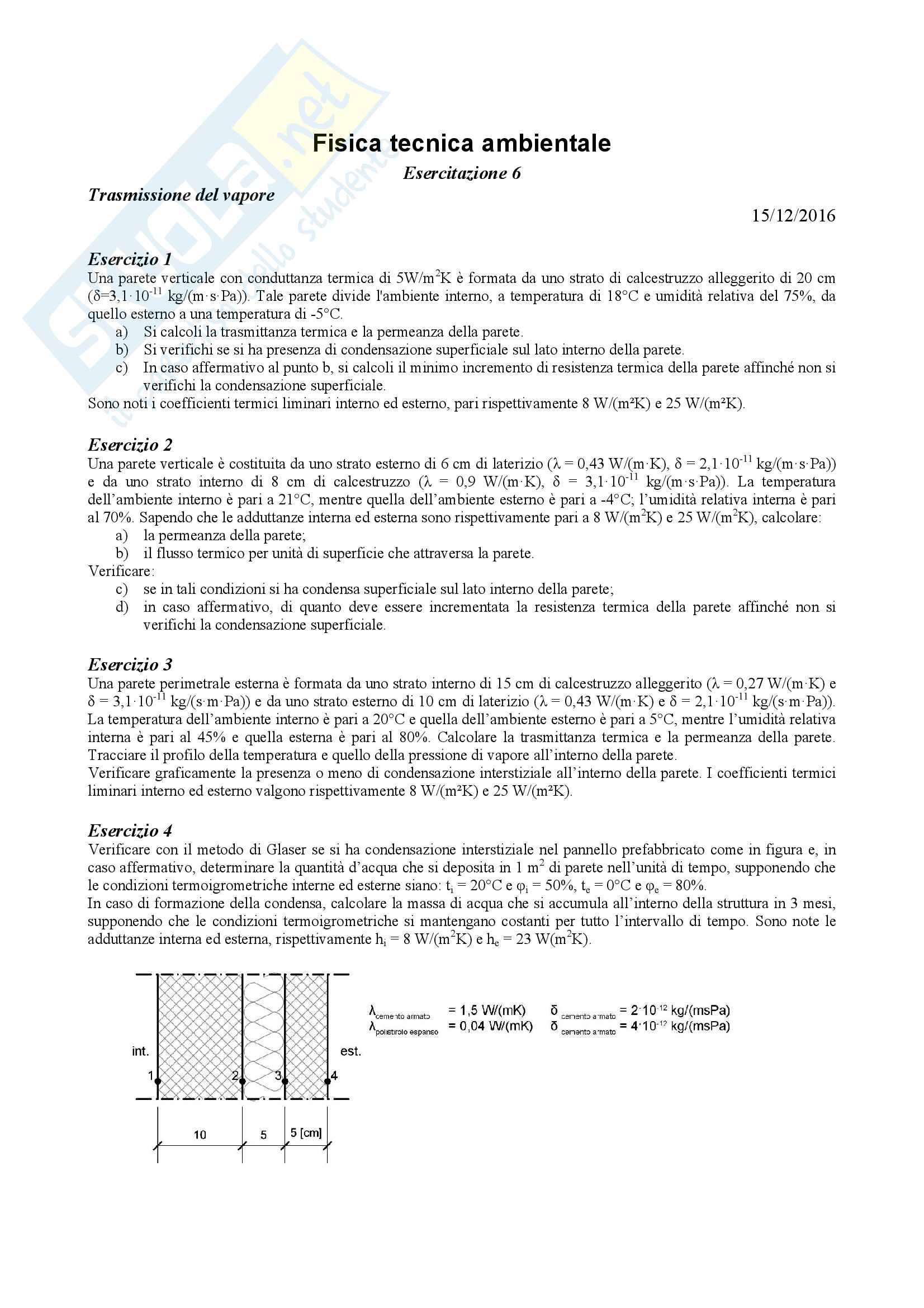

Esercitazione 6

Trasmissione del vapore 15/12/2016

Esercizio 1 2

Una parete verticale con conduttanza termica di 5W/m K è formata da uno strato di calcestruzzo alleggerito di 20 cm

-11

(δ=3,1·10 kg/(m·s·Pa)). Tale parete divide l'ambiente interno, a temperatura di 18°C e umidità relativa del 75%, da

quello esterno a una temperatura di -5°C.

a) Si calcoli la trasmittanza termica e la permeanza della parete.

b) Si verifichi se si ha presenza di condensazione superficiale sul lato interno della parete.

c) In caso affermativo al punto b, si calcoli il minimo incremento di resistenza termica della parete affinché non si

verifichi la condensazione superficiale.

Sono noti i coefficienti termici liminari interno ed esterno, pari rispettivamente 8 W/(m²K) e 25 W/(m²K).

Esercizio 2 -11

Una parete verticale è costituita da uno strato esterno di 6 cm di laterizio (λ = 0,43 W/(m·K), δ = 2,1·10 kg/(m·s·Pa))

-11

e da uno strato interno di 8 cm di calcestruzzo (λ = 0,9 W/(m·K), δ = 3,1·10 kg/(m·s·Pa)). La temperatura

dell’ambiente interno è pari a 21°C, mentre quella dell’ambiente esterno è pari a -4°C; l’umidità relativa interna è pari

2 2

al 70%. Sapendo che le adduttanze interna ed esterna sono rispettivamente pari a 8 W/(m K) e 25 W/(m K), calcolare:

a) la permeanza della parete;

b) il flusso termico per unità di superficie che attraversa la parete.

Verificare:

c) se in tali condizioni si ha condensa superficiale sul lato interno della parete;

d) in caso affermativo, di quanto deve essere incrementata la resistenza termica della parete affinché non si

verifichi la condensazione superficiale.

Esercizio 3

Una parete perimetrale esterna è formata da uno strato interno di 15 cm di calcestruzzo alleggerito (λ = 0,27 W/(m·K) e

-11 -11

δ = 3,1·10 kg/(s·m·Pa)) e da uno strato esterno di 10 cm di laterizio (λ = 0,43 W/(m·K) e δ = 2,1·10 kg/(s·m·Pa)).

La temperatura dell’ambiente interno è pari a 20°C e quella dell’ambiente esterno è pari a 5°C, mentre l’umidità relativa

interna è pari al 45% e quella esterna è pari al 80%. Calcolare la trasmittanza termica e la permeanza della parete.

Tracciare il profilo della temperatura e quello della pressione di vapore all’interno della parete.

Verificare graficamente la presenza o meno di condensazione interstiziale all’interno della parete. I coefficienti termici

liminari interno ed esterno valgono rispettivamente 8 W/(m²K) e 25 W/(m²K).

Esercizio 4

Verificare con il metodo di Glaser se si ha condensazione interstiziale nel pannello prefabbricato come in figura e, in

2

caso affermativo, determinare la quantità d’acqua che si deposita in 1 m di parete nell’unità di tempo, supponendo che

le condizioni termoigrometriche interne ed esterne siano: t = 20°C e φ = 50%, t = 0°C e φ = 80%.

i i e e

In caso di formazione della condensa, calcolare la massa di acqua che si accumula all’interno della struttura in 3 mesi,

supponendo che le condizioni termoigrometriche si mantengano costanti per tutto l’intervallo di tempo. Sono note le

2 2

adduttanze interna ed esterna, rispettivamente h = 8 W/(m K) e h = 23 W(m K).

i e
