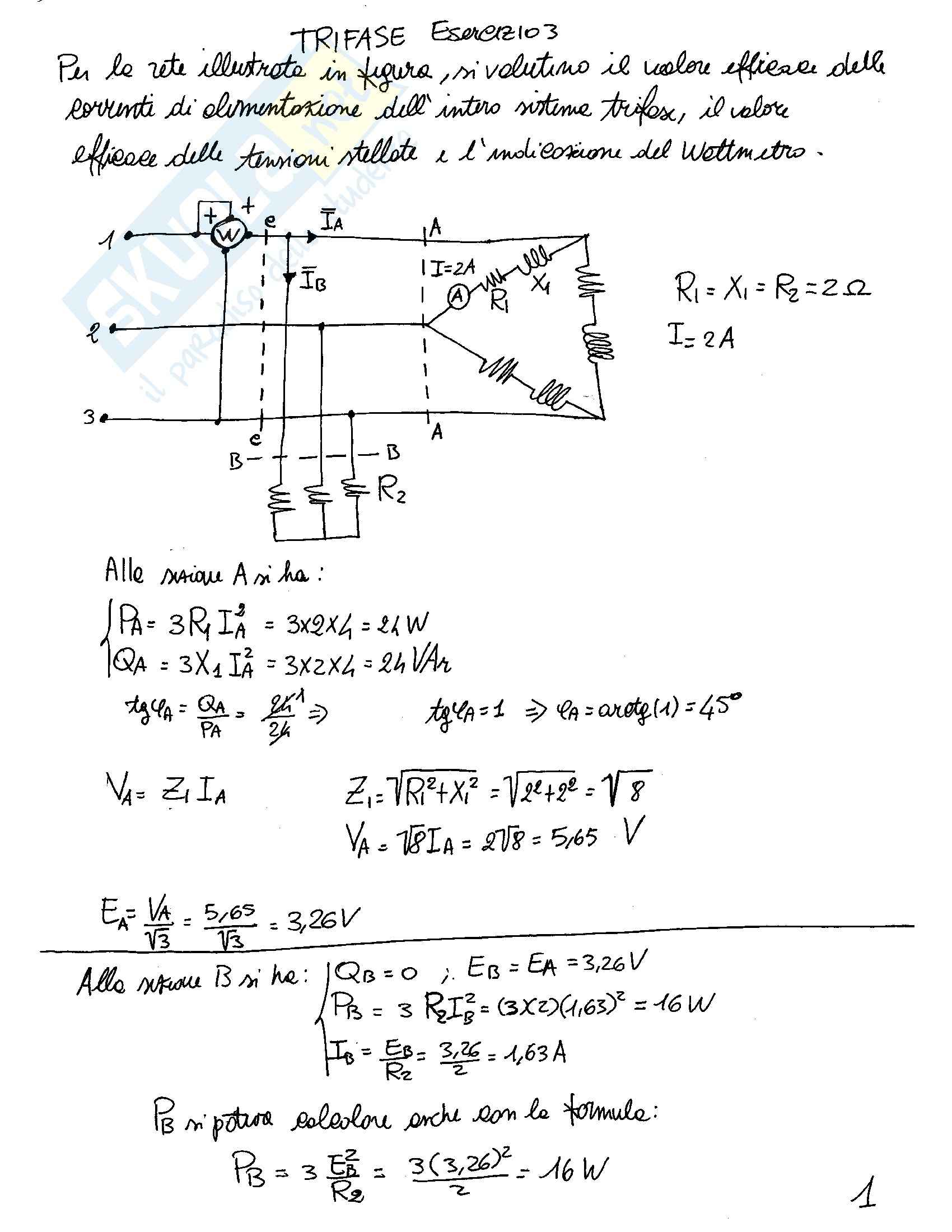

TRIFASE Esercizio 3

Per la rete illustrata in figura, si valutino il valore efficace delle correnti di alimentazione dallo stesso sistema trifase, il valore efficace delle tensioni stellata e l’indicazione del Wattmetro .

R1 = X1 = R2 = 2Ω I2 = 2A

Alle misura A si ha:

PA = 3 R1 I22 = 3 x 2 x I2 = 24W QA = 3 X1 I22 = 3 x 2 x I2 = 24VAR

tg φA = QA / PA = 242 / 24 = tg φA = 1 => φA = arc tg (1) = 450

VA = ZI IA ZI = √(R12 + X12) = √(22 + 22 ) = √8 VA = √8IA = 2√8 = 5,65 V

EA = VA / √3 = 5,65 / √3 = 3,26V

Alle misura B si ha:

QB = 0 , EB = EA = 3,26V PB = 3 ( R1 IB2 = ( 3 x 2) (1,63)2 = 16W IB = EB - EB/R2 = 3,26/2 = 1,63A PB si potrebbe calcolare anche con le formule:

PB = 3 ( EB2 / R2 = 3( 3,26)2/ 2 = 16W
