Domande aperte del paniere di Disegno meccanico

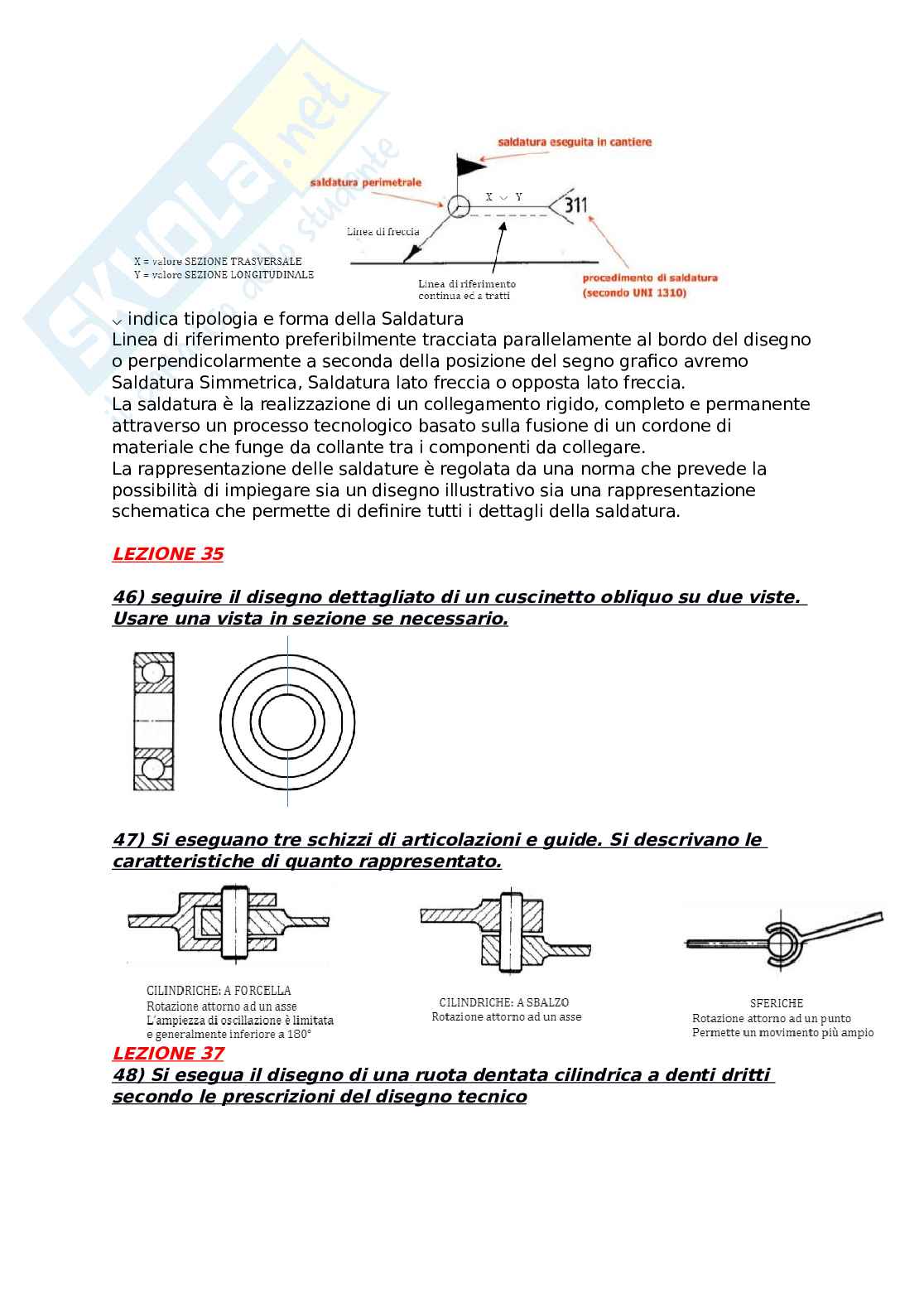

LEZIONE1 1) Si descriva cos'è il disegno tecnico e qual è il suo ruolo. Si descriva con quali criteri si classificano i disegni tecnici. Il disegno tecnico è una forma di comunicazione tra gli addetti ai lavori di settori specifici e ha l'obiettivo di comunicare dati di forma e di misura utili per la costruzione di manufatti fisici di vario genere. Inoltre, è un linguaggio grafico basato su convenzioni (Normazione e Unificazione). Il disegno tecnico viene classificato per collocazione nel ciclo di fabbricazione e per livello di strutturazione dell’oggetto. Per collocazione nel ciclo di fabbricazione: – disegno di concepimento o di avanprogetto – disegno costruttivo – disegno di fabbricazione – disegno del pezzo costruito Per livello di strutturazione dell’oggetto: – disegni di insieme – disegni di sottoinsieme – disegni di componente LEZIONE 2 2) Si descriva cosa si intende per informazione gestionale, tecnologia e grafica in una tavola tecnica Una tavola (disegno) tecnico è composta da tre tipi di informazioni: Informazione grafica, Informazione tecnologica e Informazione gestionale. Informazione grafica: è la rappresentazione della forma dell’oggetto riprodotto, solitamente effettuata con il metodo delle proiezioni ortogonali ed eseguita secondo le indicazioni prescritte dalla normativa relativa: • Scelta della disposizione delle viste • Scelta della disposizione delle sezioni • Impiego di convenzioni di rappresentazione semplificata Informazione tecnologica: Indica le dimensioni dell’oggetto rappresentato, le tolleranze generali e specifiche, indica lo stato delle superfici ed Eventuali indicazioni aggiuntivi (es. trattamenti termici) Informazione gestionale: L’informazione gestionale indica i dati del disegno come metodo di proiezione, formato del foglio, scala, i dati di prodotto, cioè nome e codice del pezzo, numero di revisione, progetto, distinta Componenti, i dati dell’autore ovvero nome del disegnatore e del controllore, data di esecuzione, e infine i dati del proprietario come ragione sociale dell’azienda 3) Si descriva come viene determinata la dimensione di un foglio per una tavola tecnica. Che cos'è il riquadro delle iscrizioni e di quali sezioni si compone? In base al numero di viste necessarie ed alla scala di rappresentazione si sceglie il formato del foglio per il disegno. Il formato normato di dimensioni minime è denominato A4 e misura 210 mm x 297 mm; i formati di dimensioni maggiori si ottengono raddoppiando in successione le dimensioni del formato A4. Parte dell’informazione tecnologica e l’informazione gestionale viene indicata, secondo norme specifiche, in una zona del foglio denominata riquadro delle iscrizioni (o cartiglio). Deve essere di forma rettangolare di larghezza 190 mm ed occupa tutta la parte inferiore del foglio in formato A4 disposto verticalmente (esclusi i margini). Per fogli di formato superiore il riquadro deve occupare l'angolo in basso a destra. Zona p
