Risposte multiple paniere di

DISEGNO MECCANICO

INGEGNERIA INDUSTRIALE

Docente: Rossi Marta

Set Domande: DISEGNO MECCANICO

INGEGNERIA INDUSTRIALE (D.M. 270/04)

Docente: Rossi Marta

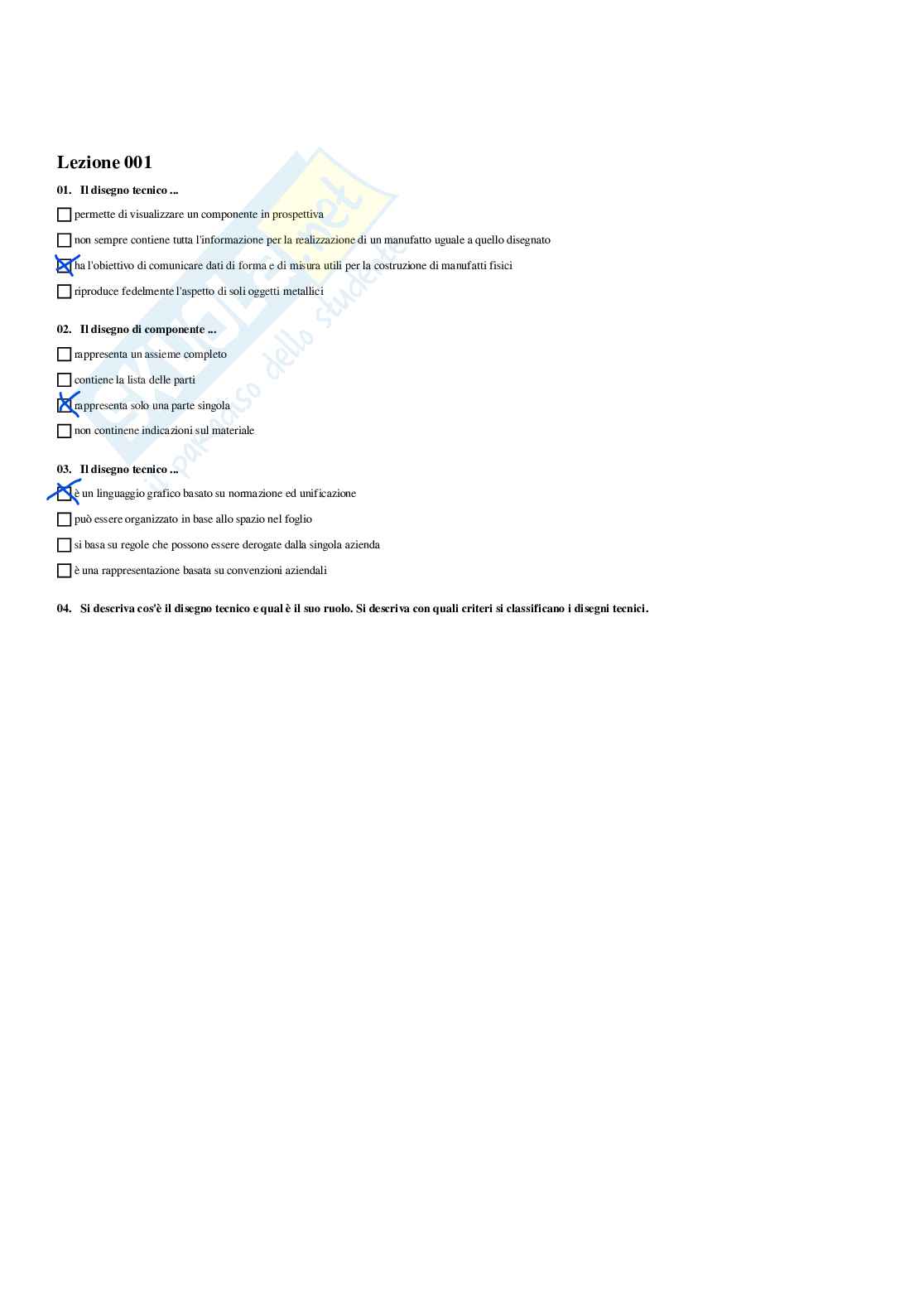

Lezione 001

01. Il disegno tecnico ...

permette di visualizzare un componente in prospettiva

non sempre contiene tutta l'informazione per la realizzazione di un manufatto uguale a quello disegnato

ha l'obiettivo di comunicare dati di forma e di misura utili per la costruzione di manufatti fisici

riproduce fedelmente l'aspetto di soli oggetti metallici

02. Il disegno di componente ...

rappresenta un assieme completo

contiene la lista delle parti

rappresenta solo una parte singola

non continene indicazioni sul materiale

03. Il disegno tecnico ...

è un linguaggio grafico basato su normazione ed unificazione

può essere organizzato in base allo spazio nel foglio

si basa su regole che possono essere derogate dalla singola azienda

è una rappresentazione basata su convenzioni aziendali

04. Si descriva cos'è il disegno tecnico e qual è il suo ruolo. Si descriva con quali criteri si classificano i disegni tecnici.

Set Domande: DISEGNO MECCANICO

INGEGNERIA INDUSTRIALE (D.M. 270/04)

Docente: Rossi Marta

Lezione 002

01. Quali informazioni sono contenute in una tavola tecnica?

informazioni di tipo grafico, tecnologico e gestionale

dati sulla macchina per la realizzazione del pezzo

solo informazioni sulla forma di un oggetto

proiezioni ortogonali del componente

02. Come si sceglie la scala di un disegno?

in modo che la scala sia un numero intero

a piacere del disegnatore

in modo tale che sia garantita la visibilità di tutti gli elementi

in modo da usare la stessa scala per tutti i particolari del disegno

03. Cos'è il riquadro delle iscrizioni?

una zona obbligatoria del disegno dove si definiscono le informazioni per i rapporti interni ed esterni

l'area grafica dove si dispongono le viste del disegno

la squadratura del foglio

una zona facoltativa della tavola dove si dispone il logo dell'azienda

04. Si descriva cosa si intende per informazione gestionale, tecnologia e grafica in una tavola tecnica

05. Si descriva come viene determinata la dimensione di un foglio per una tavola tecnica. Che cos'è il riquadro delle iscrizioni e di quali sezioni si compone?

06. Si descriva di quali parti è composta una tavola tecnica e si fornisca una panoramica dell'informazione che contiene

Set Domande: DISEGNO MECCANICO

INGEGNERIA INDUSTRIALE (D.M. 270/04)

Docente: Rossi Marta

Lezione 003

01. Quale delle seguenti sigle non indica un ente di normazione?

UNI

DIN

ISO

ENC

02. Cos'è la normazione?

un insieme di regole stabilite fra due aziende per scambiarsi disegni

un insieme di regole stabilite da un organismo ufficiale per ordinare un campo di attività

l'attività progettuale per cui si cerca di disegnare componenti con forme semplici

delle regole per la misura delle distanze fra elementi geometrici di un pezzo

03. Quale delle seguenti parti non rientra fra la componentistica di impianti?

Staffe di fissaggio tubi

Valvole

Tubazioni

Trasmissioni oleoidrauliche

04. Quale delle seguenti informazioni non fanno parte di una norma?

Autori

Titolo in più lingue

Numero d'ordine

Scopo

05. Cosa si intende per normazione e come è fatta una norma? Quali sono i principali enti di normazione e quali sono i vantaggi dell'unificazione?

06. Quali sono i principi per la rappresentazione delle tubazioni? Si producano alcuni esempi.

Set Domande: DISEGNO MECCANICO

INGEGNERIA INDUSTRIALE (D.M. 270/04)

Docente: Rossi Marta

Lezione 004

01. Un codice parlante è una sequenza di caratteri ...

che descrive pezzi simili tra loro

in cui sia usa un numero progressivo per individuare pezzi diversi

che non permette di individuare a prima lettura il tipo di pezzo a cui si riferisce

in cui a ciascuna posizione è associato un significato

02. Cos'è la distinta delle parti?

la denominazione dei pezzi commerciali di un assieme

l'identificazione delle parti diverse

l'elenco dei materiali necessari per la realizzazione dell'assieme disegnato

una rappresentazione della struttura di prodotto organizzata gerarchicamente ad albero

03. In riferimento alla distinta di produzione, quale affermazione è vera

Comprende solo i costi di lavorazione

Contiene solo legami di distinta (codice padre, codice figlio e quantità)

Comprende anche il ciclo di lavorazione, il costo della lavorazione, se interna o esterna all'azienda, ed il tipo di risorsa impiegata

Comprende il catalogo commerciale dei prodotti

04. Relativamente alle ruote dentate cilindriche ed in riferimento alla norma UNI 7462 quale affermazione è corretta

Dati relativi al numero di denti sono da indicare in figura

Dati relativi all'impiego delle ruote dentata sono da indicare in figura

Dati relativi all'angolo di elica sono da indicare in figura

Diametro del foro e relativa tolleranza sono da indicare in figura

05. Cosa è la distinta di prodotto, quale informazione contiene e come si struttura? Quali varianti dei sistemi di codifica vengono impiegati nell'industria?

Set Domande: DISEGNO MECCANICO

INGEGNERIA INDUSTRIALE (D.M. 270/04)

Docente: Rossi Marta

Lezione 005

01. Una proiezione ortogonale ortografica ...

è di tipo parallelo

ha un angolo tra i raggi proiettanti ed il piano di proiezione diverso da 90°

è tale per cui gli assi principali dell'oggetto non sono allineati a quelli del piano di proiezione

è di tipo dimetrico

02. Cos'è una proiezione nel disegno tecnico?

un dettaglio di una parte del componente

un procedimento per rappresentare oggetti 3D su un supporto bidimensionale

la rappresentazione di un oggetto meccanico su uno schermo

è una rappresentazione prospettica di un componente

03. Cos'è un sistema CAD?

un software per la visualizzazione di immagini di prodotti meccanici

uno strumento software per la generazione di percorsi utensili

un software per la catalogazione di modelli geometrici di prodotti

uno strumento software per la modellazione geometrica di prodotti

04. Una proiezione non si caratterizza in base a ...

alla disposizione dei raggi proiettori rispetto al piano di proiezione

alla disposizione del pezzo rispetto al piano di proiezione

alla disposizione delle viste nel piano di proiezione

all'orientamento del fascio di raggi proiettori

05. Si enunci cosa è una proiezione e si descrivano le caratteritiche dei principali tipi. Cosa si intende per fattore di deformazione nella proiezione?

06. Cosa si intende per sistema CAD e quali elementi intervengono nella visualizzazione 3D? Che ruolo ha il CAD nel processo di sviluppo prodotto?

Set Domande: DISEGNO MECCANICO

INGEGNERIA INDUSTRIALE (D.M. 270/04)

Docente: Rossi Marta

Lezione 006

01. La rappresentazione prospettica ...

è la vista di preferenza per i disegni meccanici

si ottiene proiettando l'oggetto con raggi paralleli

prevede la proiezione su uno, due o tre piani di proiezione

si ottiene proiettando l'oggetto da rappresentare da un punto a distanza finita

02. In quale dei seguenti usi non vengono utilizzate viste prospettiche o assonometriche?

nella rappresentazione di oggetti di grandi dimensioni

nel settore dell'edilizia e dell'architettura

nella rappresentazione di singoli componenti meccanici

nella rappresentazione di impianti

03. Quali sono le caratteritiche delle proiezioni ortogonali ed assonometriche? Qual è il loro utilizzo nel disegno tecnico?

Set Domande: DISEGNO MECCANICO

INGEGNERIA INDUSTRIALE (D.M. 270/04)

Docente: Rossi Marta

Lezione 007

01. L'assonometria isometrica ...

è una assonometria obliqua in cui il piano di proiezione è di regola verticale e la proiezione del terzo asse coordinato è convenzionalmente di 45° rispetto agli altri due assi

proiettati e perpendicolari tra loro

è tale per cui tre segmenti unitari sui tre assi coordinati hanno dimensioni diverse una volta proiettati

i tre assi coordinati proiettati formano tra loro angoli di 90° gradi

è una assonometria ortogonale in cui il piano di proiezione forma tre angoli uguali con i tre assi coordinati X, Y e Z

02. L'assonometria ...

è preferibile nelle tavole tecniche

si ottiene proiettando l'oggetto da un punto ad una distanza infinita su un singolo piano di proiezione

si ottiene proiettando l'oggetto da un punto ad una distanza finita su una superfice curva

può essere quadrimetrica

Set Domande: DISEGNO MECCANICO

INGEGNERIA INDUSTRIALE (D.M. 270/04)

Docente: Rossi Marta

Lezione 008

01. Nella vista dall'alto numerare le superfici in ordine crescente dalla più "vicina" alla più "lontana"

b', poi 'a', poi 'c'

b', poi 'a' e 'c' allo stesso livello

b', poi 'c', poi 'a'

a', poi 'b', poi 'c'

02. L'intersezione fra due facce cilindriche genera ...

una ellisse

una iperbole

una curva non canonica

una circonferenza

03. Nella realizzazione di un disegno tecnico ...

le linee di costruzione vanno disegnate

si divide lo spazio in quattro parti

le varie viste hanno scale diverse

si devono disegnare tutti gli assi di simmetria

04. Quale delle seguenti caratteristiche non è vera per le proiezioni ortografiche?

Raggi proiettanti sono obliqui al piano di proiezione

Per rappresentare compiutamente un oggetto occorre eseguire proiezioni su più piani ortogonali

La terna di riferimento dell'oggetto è allineata alla terna di riferimento del piano di proiezione

Idealmente è possibile eseguire le proiezioni sulle sei facce del cubo contenente l'oggetto

05. Le viste del disegno tecnico sono basate ...

sul metodo di proiezione ortografico

solo su sezioni e dettagli

su prospettive ombreggiate

solo su assonometrie

06. Si descrivano le caratteristiche della proiezione ortogonale ortografica. Quale uso se ne fa nel disegno meccanico?

Set Domande: DISEGNO MECCANICO

INGEGNERIA INDUSTRIALE (D.M. 270/04)

Docente: Rossi Marta

Lezione 009

01. Nel disegno tecnico con quale tipo di linea si rappresenta lo spigolo in vista?

un tratteggio

linea continua grossa

linea puntinata

linea sottile mista a tratti

02. Secondo il metodo europeo del primo diedro ...

la prima vista è ricavata di fronte all'oggetto

nessuna delle altre risposte

i piani di proiezione sono posti dietro all'oggetto

i piani di proiezione sono posti fra osservatore e oggetto

03. Una linea mista fine a punto e tratto lungo non viene utilizzata per rappresentare ...

la circonferenza primitiva di una ruota dentata

l'asse di un foro

un asse di simmetria

una superficie soggetta a prescrizioni specifiche

04. Si facciano almeno 4 esempi di tipi di linea utlizzati nel disegno meccanico descrivendone il campo di utilizzo

05. Con quali criteri di proiezione si dispongono le viste nella tavola? Quante e quali viste è necessario disegnare?

Set Domande: DISEGNO MECCANICO

INGEGNERIA INDUSTRIALE (D.M. 270/04)

Docente: Rossi Marta

Lezione 010

01. Quale dei seguenti criteri non va sempre seguito nella produzione di un disegno tecnico?

Aggiungere viste fino a che la forma del pezzo non sia determinata in maniera univoca

Cancellare linee di riferimento e disegnare gli assi

Posizionare le viste secondo il metodo del primo diedro

Limitare al massimo il numero delle viste

02. Nella scelta di una vista ausiliaria quale attenzione non va prestata?

a limitare al minimo indispensabile la rappresentazione di contorni e spigoli nascosti

a rappresentare l'oggetto nella sua posizione di utilizzazione, lavorazione o montaggio

a limitare il numero di viste al minimo sufficiente per definire l'oggetto senza ambiguità

ad evitare la ripetizione non necessaria di particolari

03. La vista principale in un disegno tecnico ...

può essere derivata da altre viste

è la vista più caratteristica dell'oggetto

può ripetere dettagli di altre viste

non è sempre necessaria

04. Con quali criteri si scelgono vista principale e viste ausiliarie? Come le dispongo spazialmente nel foglio?

Set Domande: DISEGNO MECCANICO

INGEGNERIA INDUSTRIALE (D.M. 270/04)

Docente: Rossi Marta

Lezione 011

01. Quali delle seguenti norme non si applicano nell'esecuzione di una tavola?

criteri per il controllo delle tolleranze dimensionali

norme per l'esecuzione del riquadro delle iscrizioni

criteri per la scelta e la disposizione delle viste

norme per l'esecuzione della quotatura

02. Quale delle seguenti affermazioni non è vera nel caso del metodo delle frecce ...

Una freccia indica direzione e verso di osservazione

Le lettere devono essere poste immediatamente al disopra o al disotto della vista corrispondente

Si adotta nei casi in cui sia necessario eseguire viste secondo direzioni qualsiasi

La viste possono essere traslate e ruotate rispetto alla vista anteriore

03. Quale delle seguenti caratteristiche non è di uno schizzo quotato?

rispetto della scala

assenza squadratura e del riquadro delle iscrizioni

esecuzione a mano libera

indicazione tolleranze e rugosità generali

Set Domande: DISEGNO MECCANICO

INGEGNERIA INDUSTRIALE (D.M. 270/04)

Docente: Rossi Marta

Lezione 012

01. Le linee indicate dalle quattro frecce in figura:

dovevano essere disegnate più spesse

potevano essere evitate

dovevano essere tratto punto

dovevano raggiungere il bordo del componente

02. Nella rappresentazione di una parte contigua non oggetto del disegno, quale delle seguenti regole non va seguita?

non nascondere l'oggetto principale

disegnare la parte con linea mista fine punto tratto breve

disegnare la parte con linea mista fine a due tratti brevi

non sezionare l'oggetto contiguo

03. Il contorno di elementi finiti nei disegni di grezzi si realizza con una linea

linea mista fine a due tratti brevi

linea sottile mista a tratti

linea continua spessa

linea tratteggiata

04. Quale convenzione non si adotta nel caso di una vista locale?

posizionarla secondo il metodo del terzo diedro

collegarla alla vista con linea mista fine

posizionarla liberamente nello spazio del foglio

disegnarla con linea di contorno grossa

05. Quale delle seguenti possibilità non è prevista nel disegnare oggetti simmetrici?

tratteggiare la parte simmetrica

contrassegnare gli assi di simmetria con due tratti brevi paralleli

prolungare leggermente le linee di rappresentazione oltre l'asse di simmetria

disegnare una vista per metà o un quarto

06. In una vista due linee diagonali sottili si usano per ...

per indicare le facce toriche

indicare smussi

distinguere facce piane fra facce cilindriche

Set Domande: DISEGNO MECCANICO

INGEGNERIA INDUSTRIALE (D.M. 270/04)

Docente: Rossi Marta

07. Descrivere la modalità rappresentativa di spigoli dati da intersezione di superfici raccordate. Se ne discuta l'utilità e si fornisca uno schizzo di esempio

08. Come è possibile semplificare la rappresentazione di elementi di forma ripetitivi? Si disegnino due schizzi di esempio

Set Domande: DISEGNO MECCANICO

INGEGNERIA INDUSTRIALE (D.M. 270/04)

Docente: Rossi Marta

Lezione 013

Set Domande: DISEGNO MECCANICO

INGEGNERIA INDUSTRIALE (D.M. 270/04)

Docent

Anteprima

Vedrai una selezione di 17 pagine su 78
