Impendenze

Si supponga di determinare la soluzione di questa rete in termini di correnti

regime sinusoidale permanente

di questa rete che opera a Studiamo il circuito dopo che si è

estinto il transitorio, cioè quando si

trova a regime permanente.

In piu i generatori di tensione

presenti sono sinusoidali isofreq.

Dunque ci troviamo in un regime

permanente di tipo sinusoidale

Se in una rete ho diversi tipi di generatori, tipo stazionari e sinusoidali,

che tipo di regime (funzionamento della rete quando qualunque

transitorio si è estinto) avrò??

Risposta: una sovrapposizione dei 2. Al massimo potrò dire che è un

regime di tipo PERIODICO

La rete ha 2 nodi e 3 rami.

Quindi potrò scrivere 1 eq. Indipendente ai nodi e 2 eq.

Independenti alle maglie : Finito perchè questo è un

sistema che so risolvere

Devo sostituire con un circ. equivalente di Norton tutto quello che vede la resistenza R0

dobbiamo risolvere il circuito nel

dominio dei fasori perchè ci serve un

impedenza equivalente

• Perchè ho potuto trasformarli entrambi?

• Perchè il metodo simbolico si applica a circuiti a regime sinusoidale.

Un circuito a regime sinusoidale si ha quando tutte le grandezze sono

sinusoidali ad un’unica frequenza e questo avviene solo quando i generatori

sono sinusoidali ad un’unica frequenza.

Se io ho 2 generatori a 2 frequenze diverse, le grandezza nel circuito non

saranno sinusoidali ad un’unica frequenza ma saranno combinazioni di

sinusoidi (lo si può intuire dalla sovrapposizione degli effetti)

Cosa significa trovare l’impedenza equivalente?

Significa trovare un impedenza che connessa tra

quegli stessi 2 punti a cui è connesso il parallelo

lascia inalterate le eq. di Kirchhoff

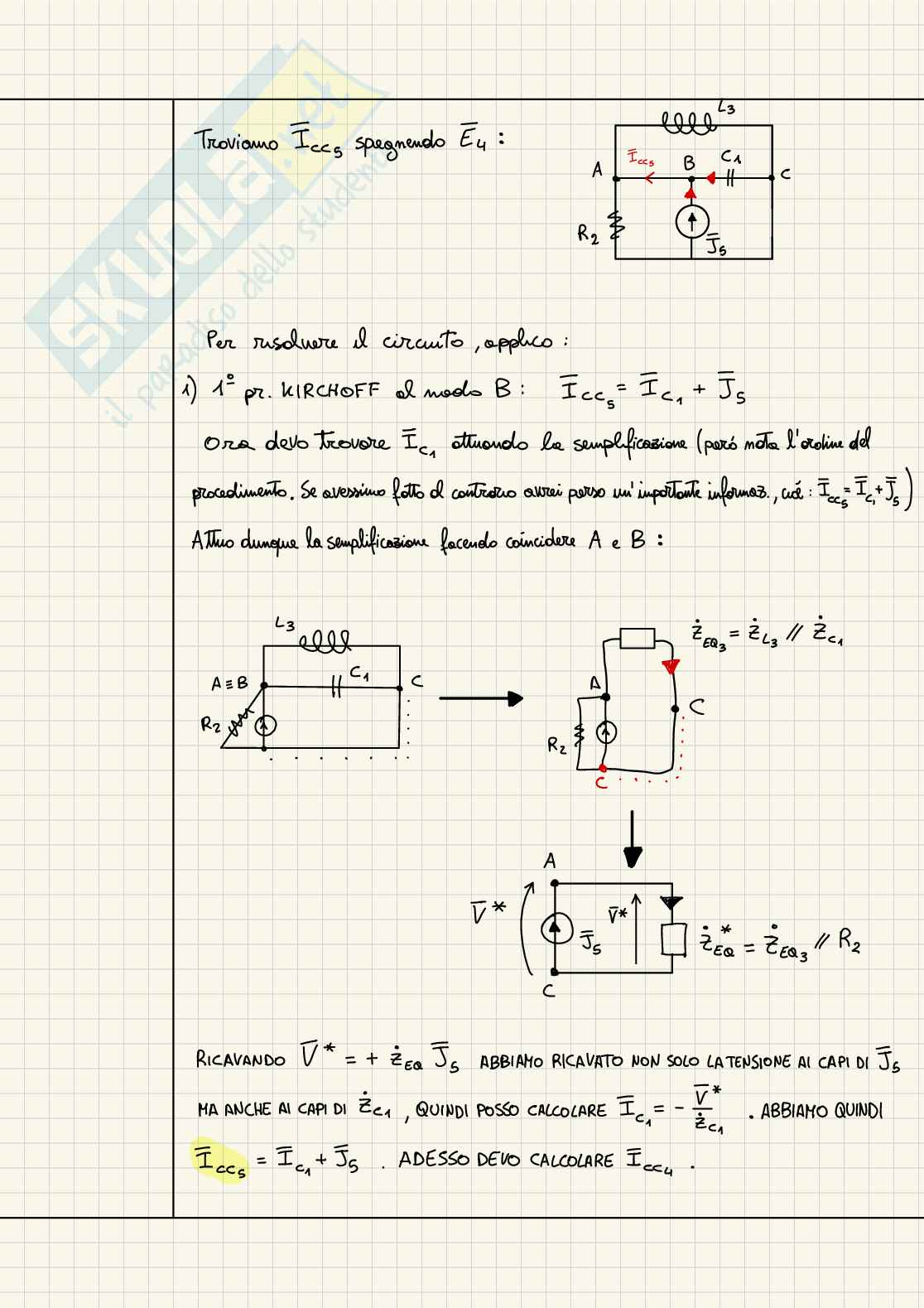

Come è definita la corrente di corto-circuito?

È la corrente che posso misurare alla sezione a cui voglio fare

l’equivalente quando ai morsetti A e B connetto un cortocircuito

Innanzitutto devo capire dove voglio trovare l’eq. di norton. In questo caso ai capi dei morsetti A e

B. A quei morsetti devo valutare la corrente che fluisce in un cortocircuito collegato al posto di R0

Per capire il verso di Icc fai

riferimento al circuito

equivalente di Norton!!

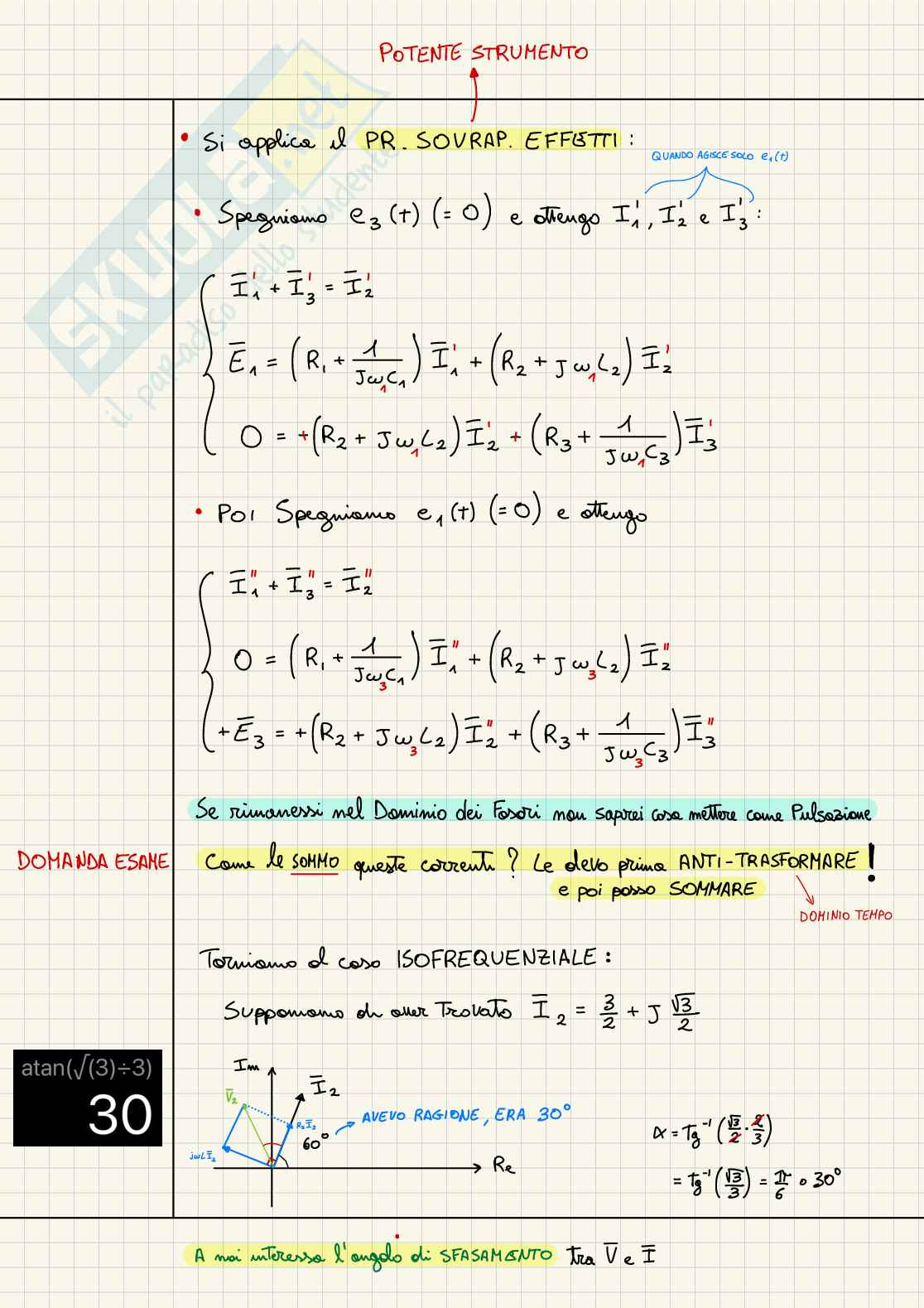

La sovrapposizione degli effetti nel dominio dei fasori (metodo simbolico) posso applicarla

SOLO SE i generatori sono ISOFREQUENZIALI.

Se ho un circuito in cui non ho generatori sinusoidali isofreq oppure non ho solo generatori

sinusoidali potrò avere un onda quadra, triangolare, sinusoidale e NON posso applicare la

sovrapp effetti nel dominio dei fasori MA vale a rigore nel dominio del tempo
