Domande esame Elettrotecnica

Il file riporta le domande solitamente fatte dal professore all’esame orale. Ogni domanda ha la sua risposta, molto dettagliata. Questo file è adatto alla preparazione …

Esame Elettrotecnica

Facoltà Ingegneria

Dal corso del Prof. Terenzi Alessandro

Università Università Politecnica delle Marche - Ancona

Publisher Angelica.evan

A.A. 2023-2024

60 pagine

Appunti esame

Vota

Scarica

Estratto del documento

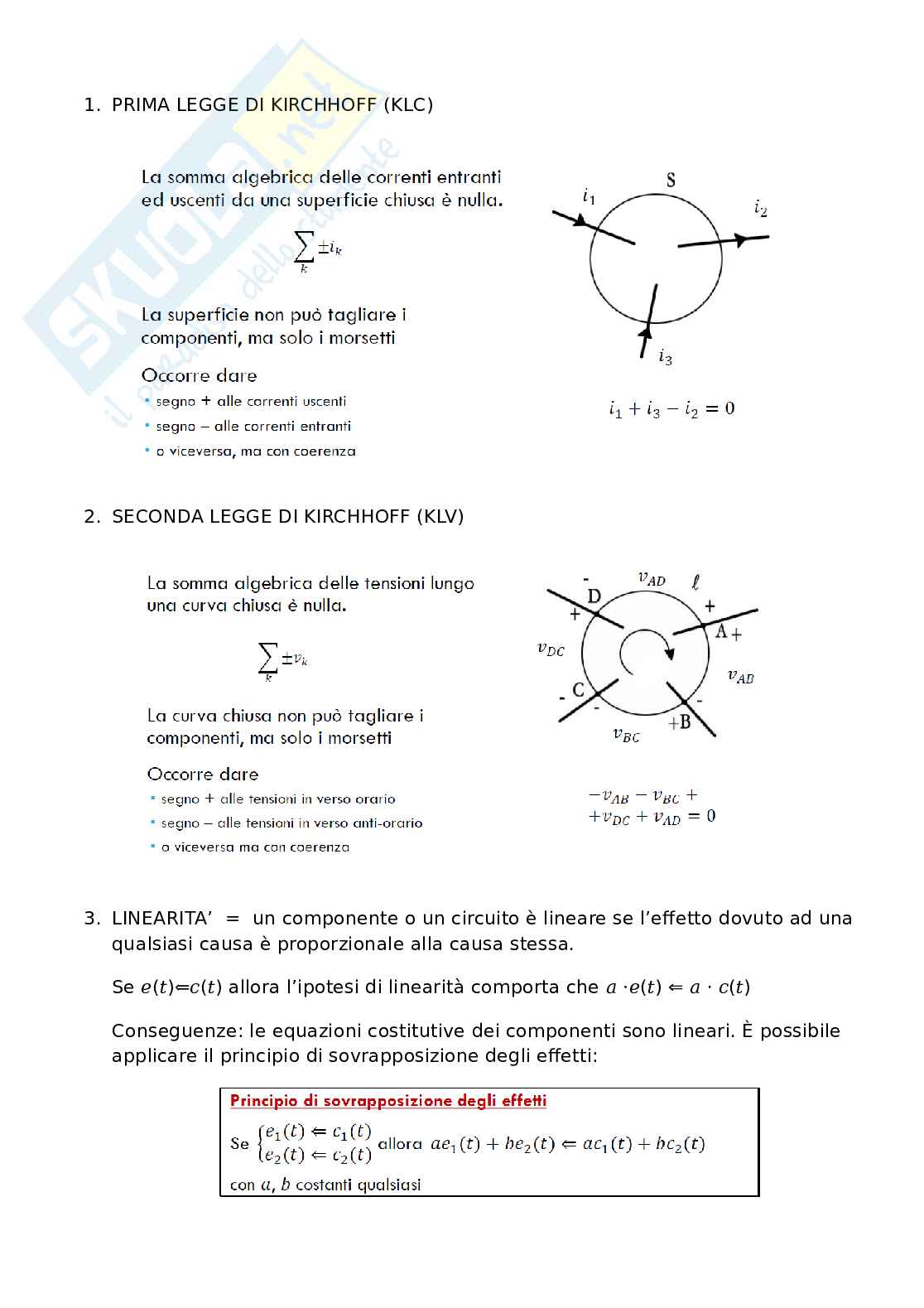

1. PRIMA LEGGE DI KIRCHHOFF (KLC)

2. SECONDA LEGGE DI KIRCHHOFF (KLV)

3. LINEARITA’ = un componente o un circuito è lineare se l’effetto dovuto ad una

qualsiasi causa è proporzionale alla causa stessa.

Se �(�)⇐�(�) allora l’ipotesi di linearità comporta che � ⋅�(�) ⇐ � ⋅ �(�)

Conseguenze: le equazioni costitutive dei componenti sono lineari. È possibile

applicare il principio di sovrapposizione degli effetti:

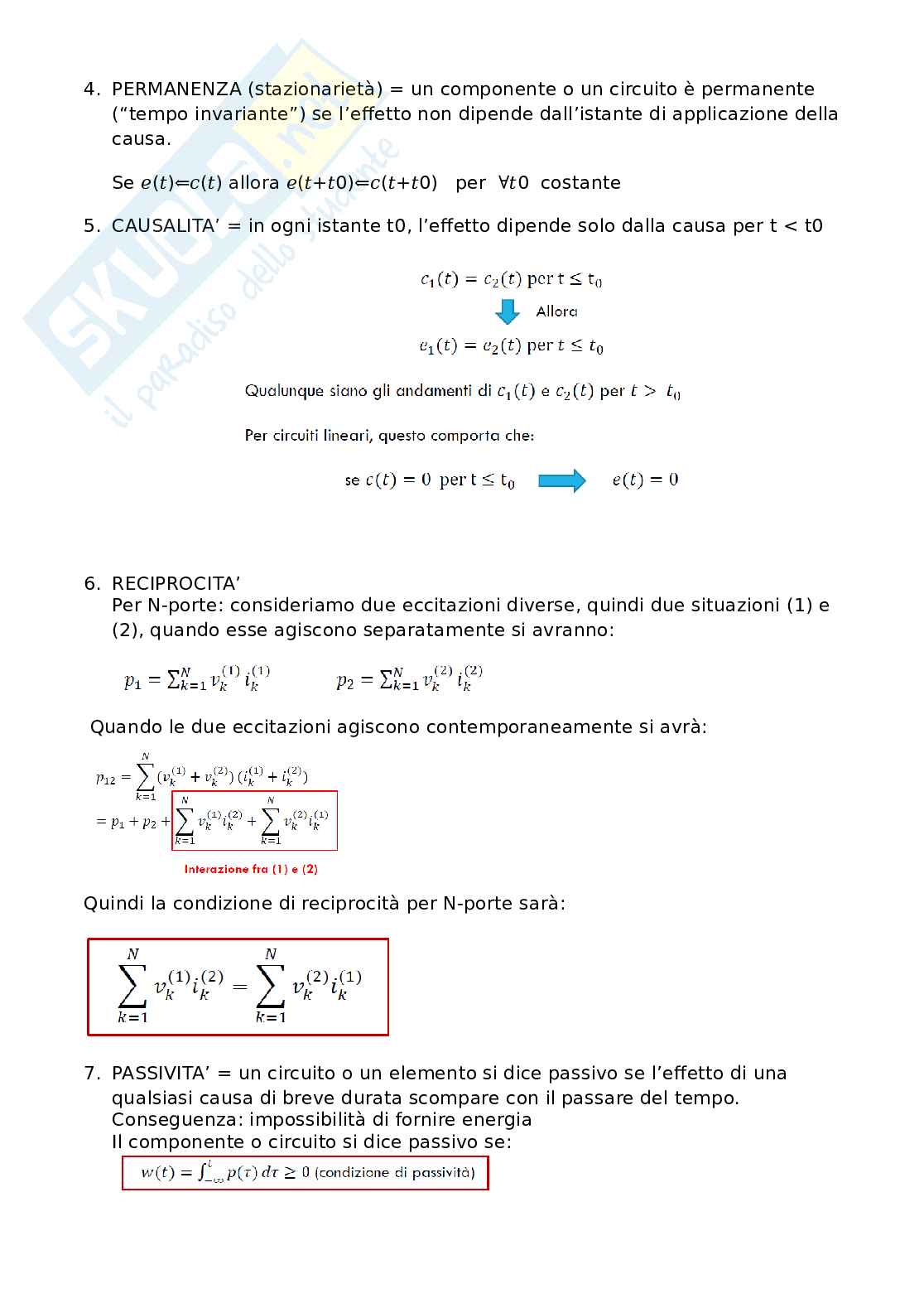

4. PERMANENZA (stazionarietà) = un componente o un circuito è permanente

(“tempo invariante”) se l’effetto non dipende dall’istante di applicazione della

causa.

Se �(�)⇐�(�) allora �(�+�0)⇐�(�+�0) per ∀�0 costante

5. CAUSALITA’ = in ogni istante t0, l’effetto dipende solo dalla causa per t < t0

6. RECIPROCITA’

Per N-porte: consideriamo due eccitazioni diverse, quindi due situazioni (1) e

(2), quando esse agiscono separatamente si avranno:

Quando le due eccitazioni agiscono contemporaneamente si avrà:

Quindi la condizione di reciprocità per N-porte sarà:

7. PASSIVITA’ = un circuito o un elemento si dice passivo se l’effetto di una

qualsiasi causa di breve durata scompare con il passare del tempo.

Conseguenza: impossibilità di fornire energia

Il componente o circuito si dice passivo se:

8. METODO DELLE MAGLIE

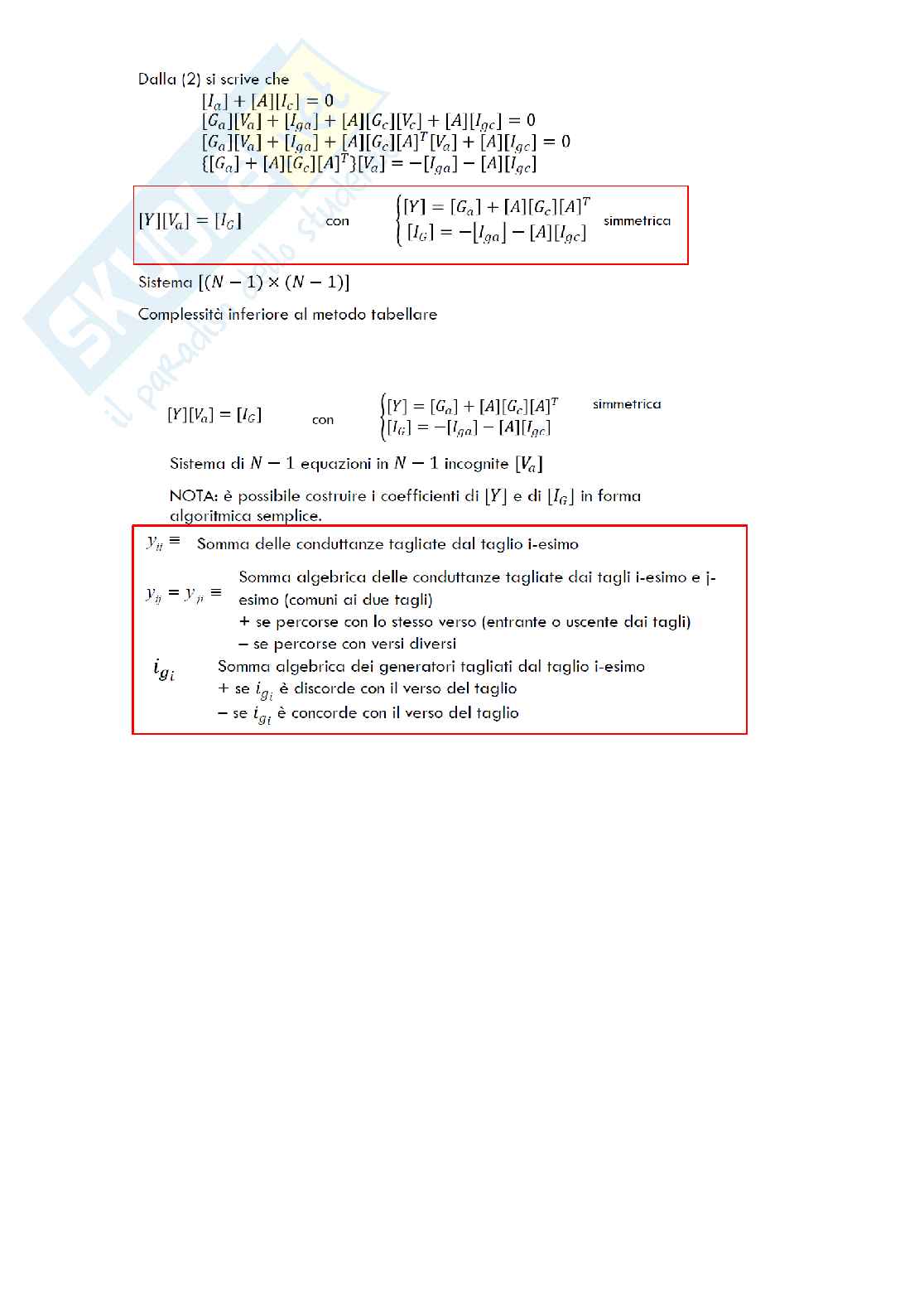

9. METODO DEI TAGLI

10. TEOREMA DI SOSTITUZIONE PER CIRCUITO AD 1-PORTA

11. TEOREMA DI SOSTITUZIONE PER CIRCUITI 2-PORTE

12. TEOREMA DI THEVENIN

13. TEOREMA DI NORTON

14. TEOREMA DI THEVENIN GENERALIZZATO

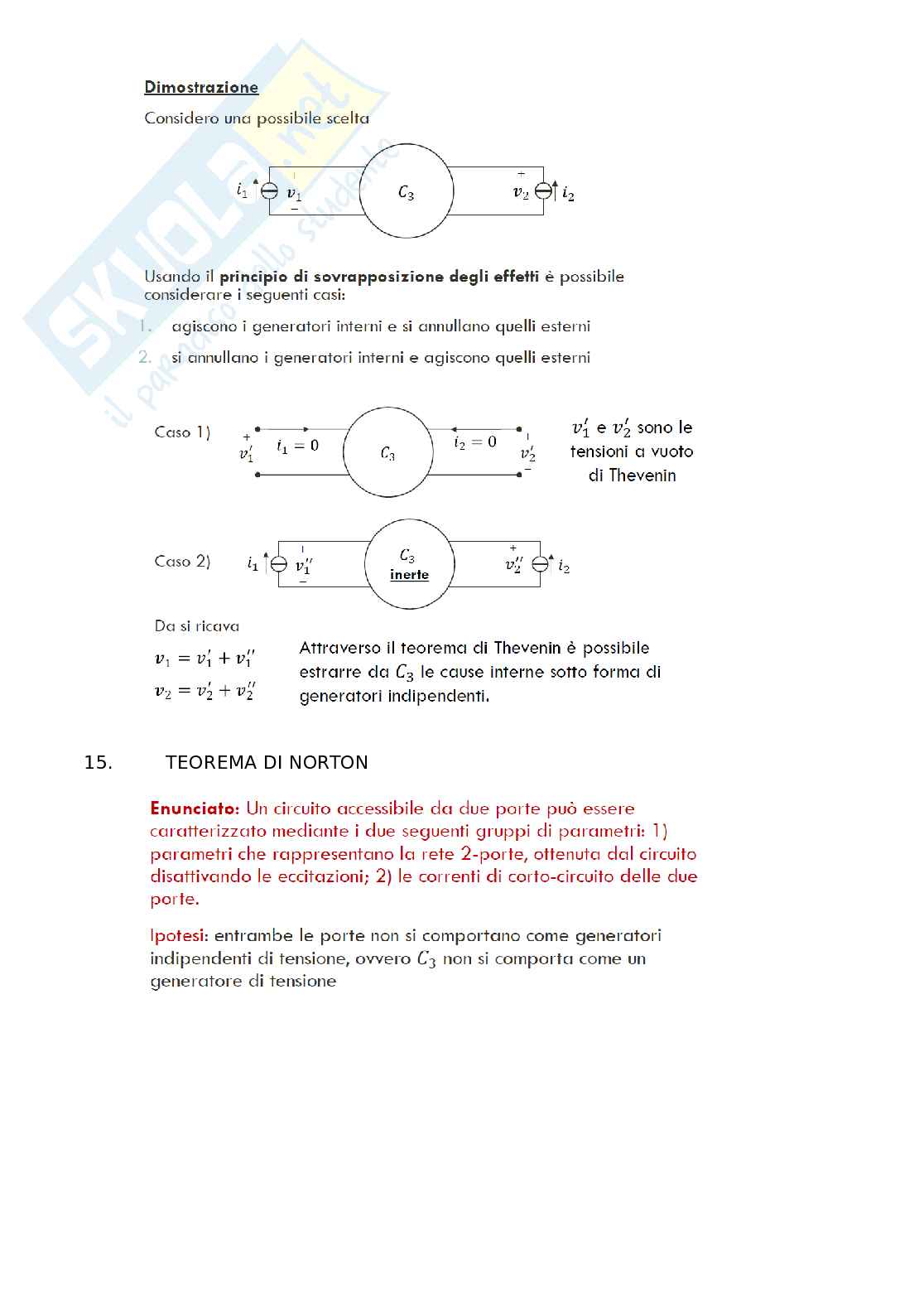

15. TEOREMA DI NORTON

16. CARATTERIZZAZIONE DI RETI 2-PORTE INERTI

USO DELLE RAPPRESENTAZIONI 2-PORTE

17. RECIPROCITA’ DI UN 2-PORTE

18. PORTE SIMMETRICHE

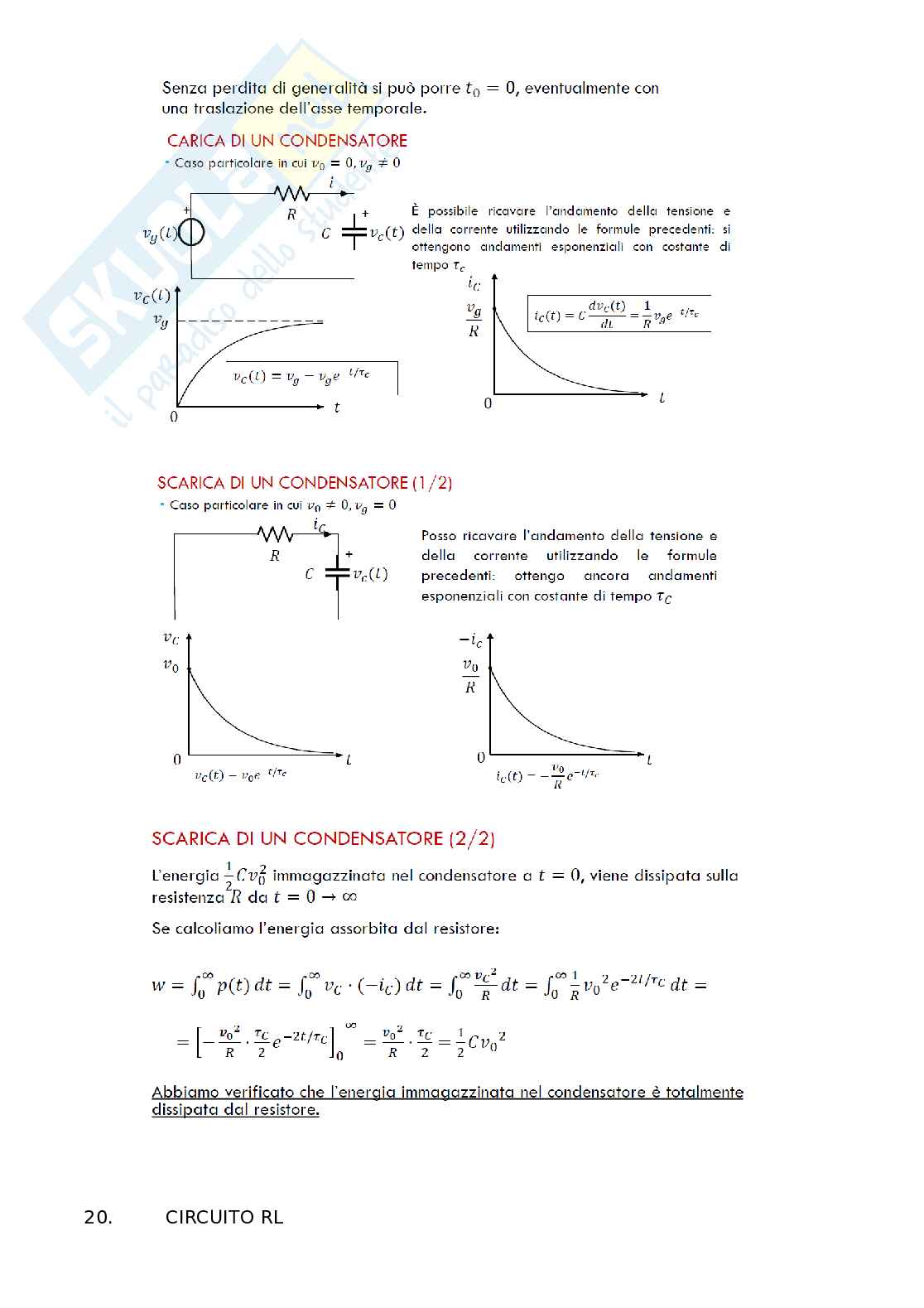

19. CIRCUITI RC

20. CIRCUITO RL

21. TRASFORMATA DI LAPLACE

ANTITRASFROMATA DI LAPLACE

PROPRIETA’ FONDAMENTALI

22. FUNZIONI DI RETE

23. RISPOSTA IMPULSIVA

24. PROPRIETA’ DELLE FUNZIONI DI RETE

25. POTENZA

Potenza attiva

Potenza complessa e potenza reattiva

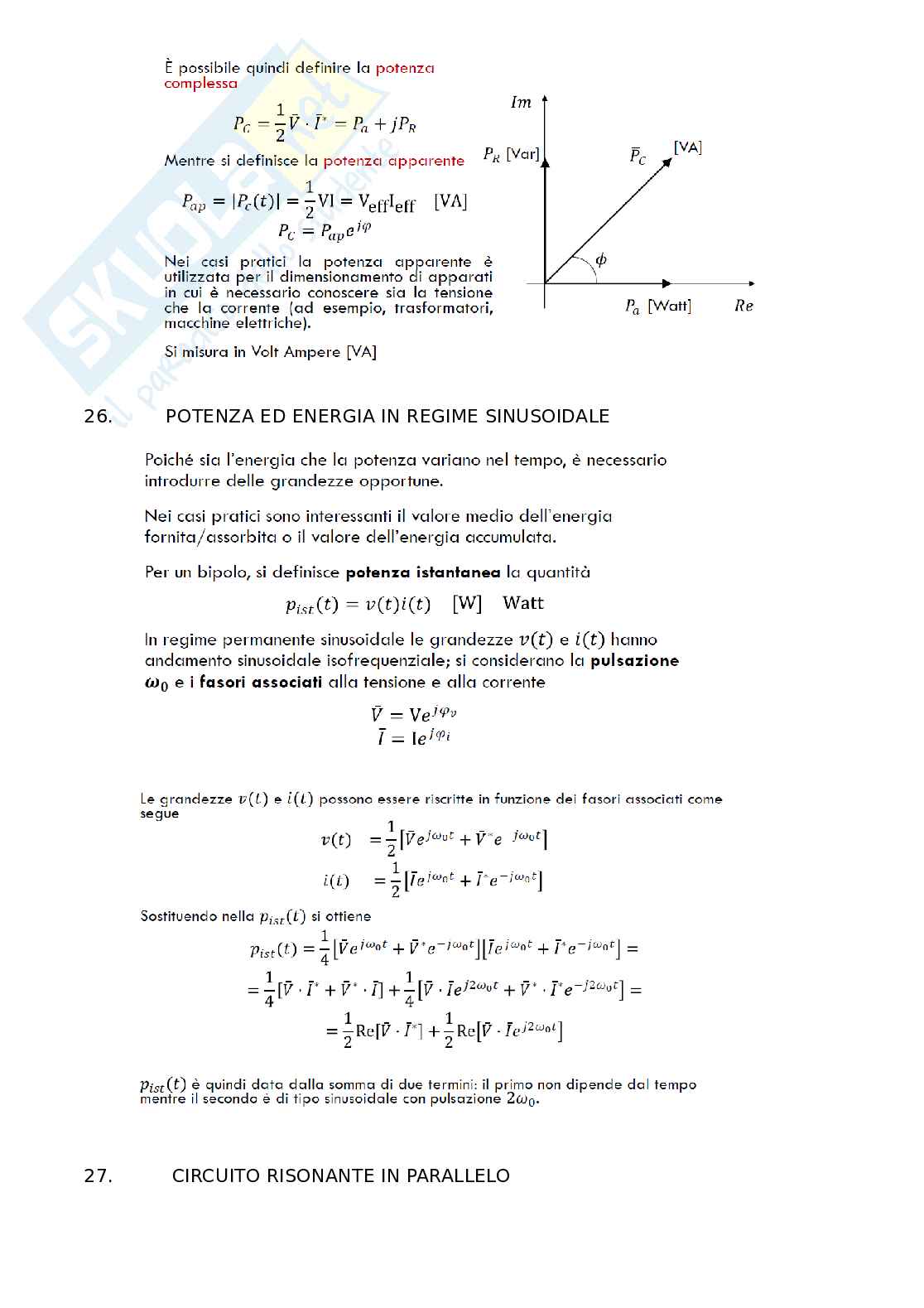

26. POTENZA ED ENERGIA IN REGIME SINUSOIDALE

27. CIRCUITO RISONANTE IN PARALLELO

28. CIRCUITO RISONNATE IN SERIE

29. SISTEMI TRIFASE SIMMETRICI

30. SISTEMI TRIFASE EQUILIBRATI

31. SISTEMI TRIFASE SIMMETRICI ED EQUILIBRATI

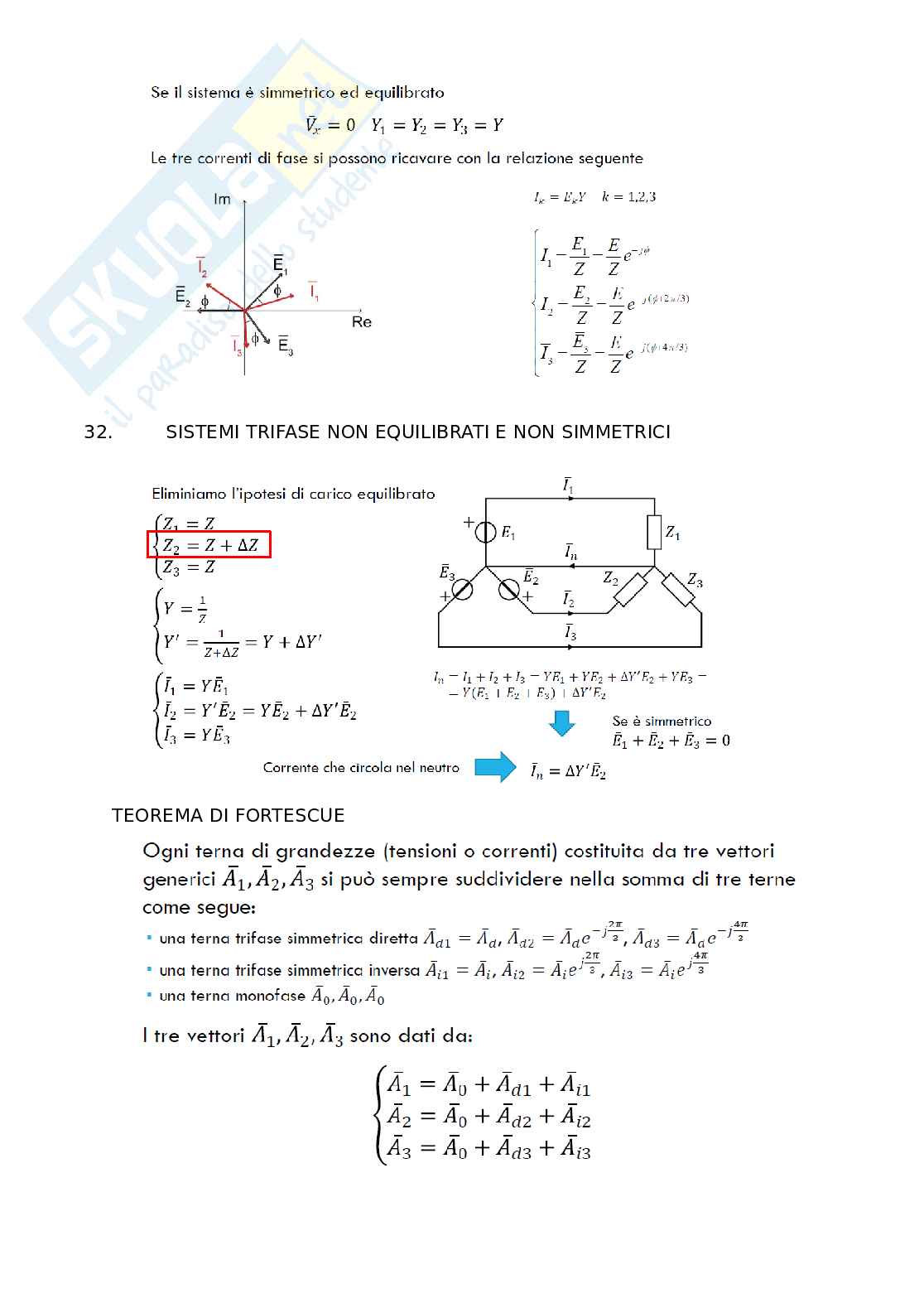

32. SISTEMI TRIFASE NON EQUILIBRATI E NON SIMMETRICI

TEOREMA DI FORTESCUE

CIRCUITI MAGNETICI

33. RILUTTANZA

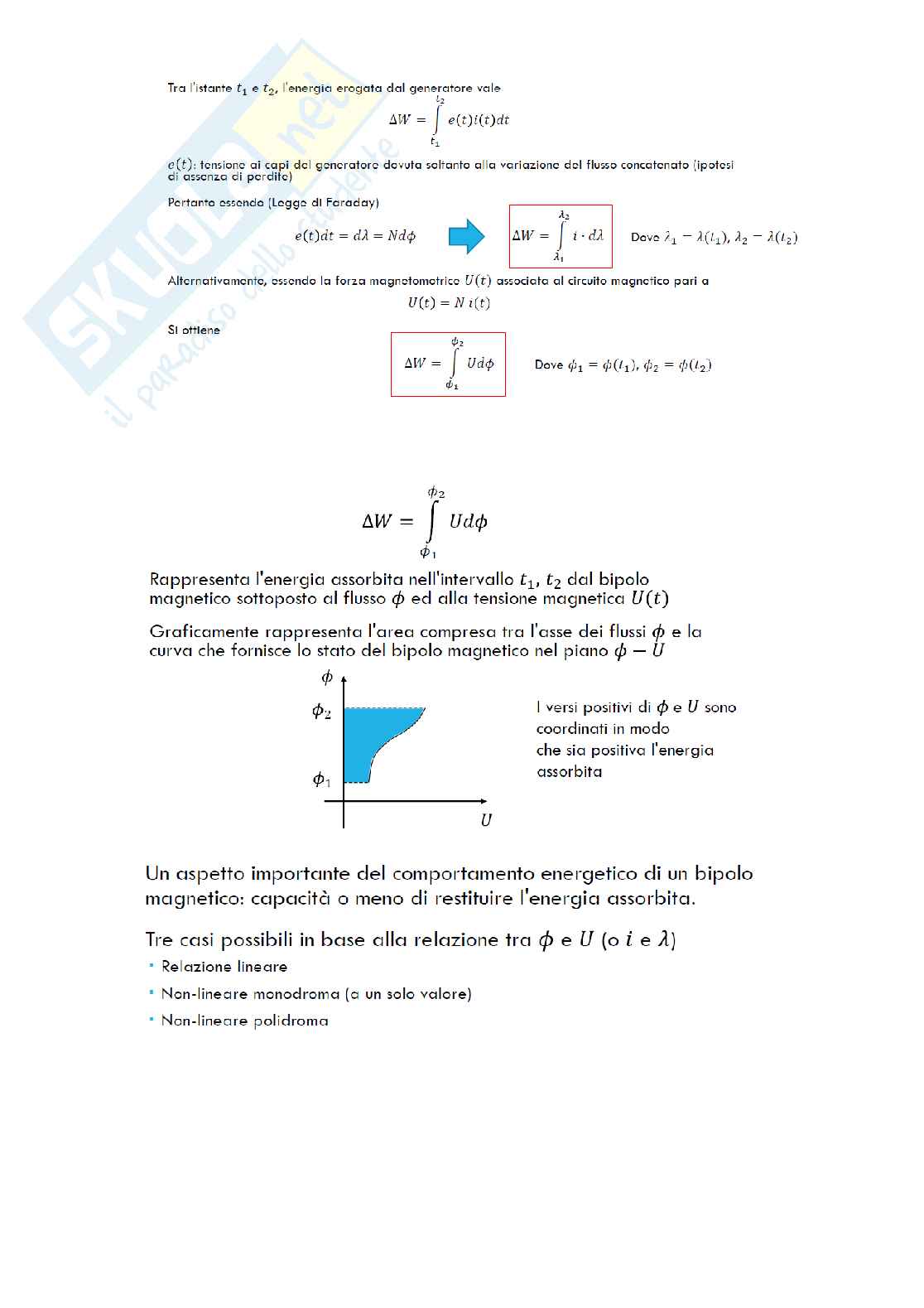

34. ENERGIA E CO-ENERGIA

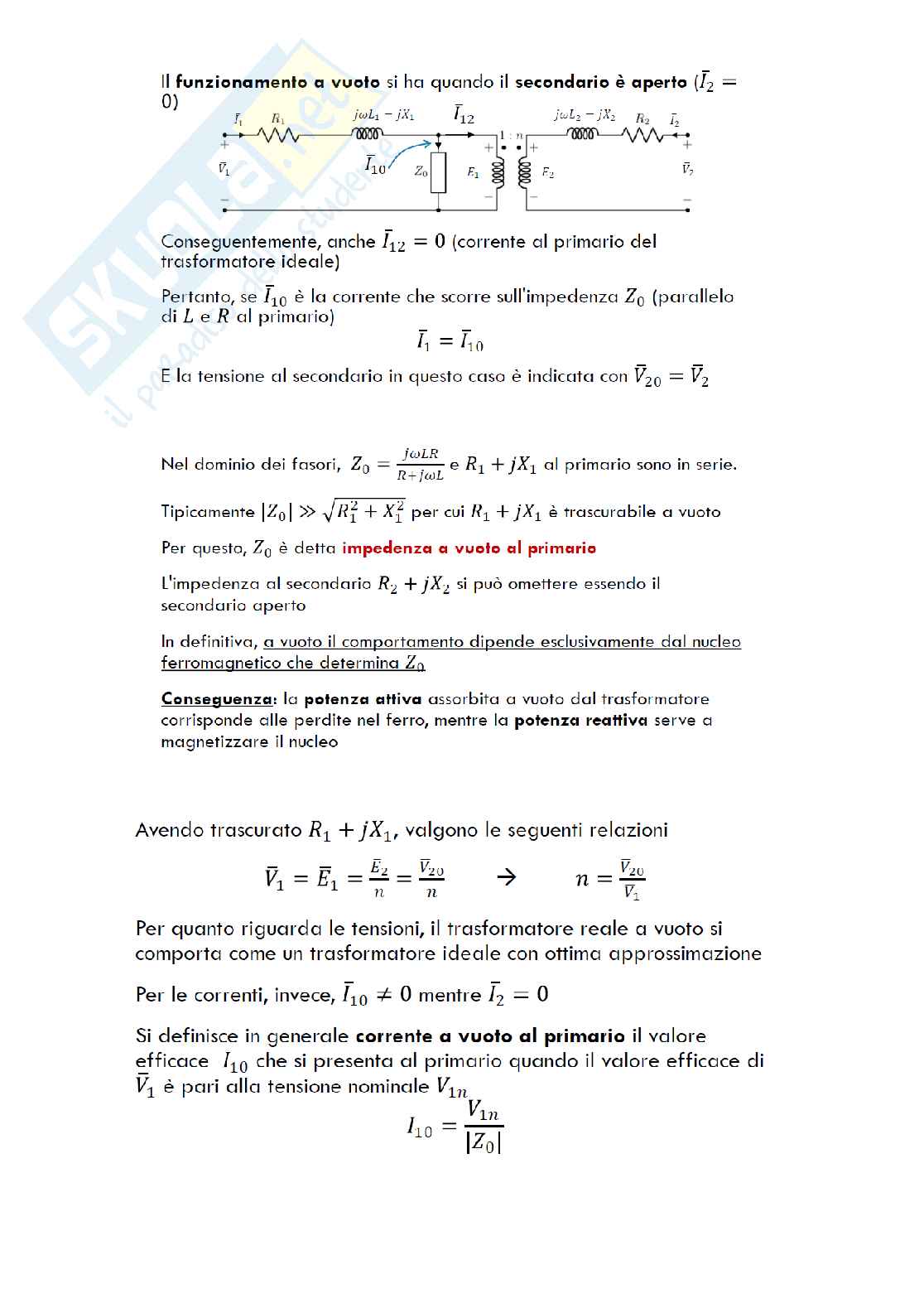

35. TRASFORMATORE MONOFASE: FUNZIONAMENTO A VUOTO

36. TRASFORMATORE MONOFASE: FUNZIONAMENTO IN CORTOCIRCUITO

MACCHINE ROTANTI

37. POTENZA E PERDITE

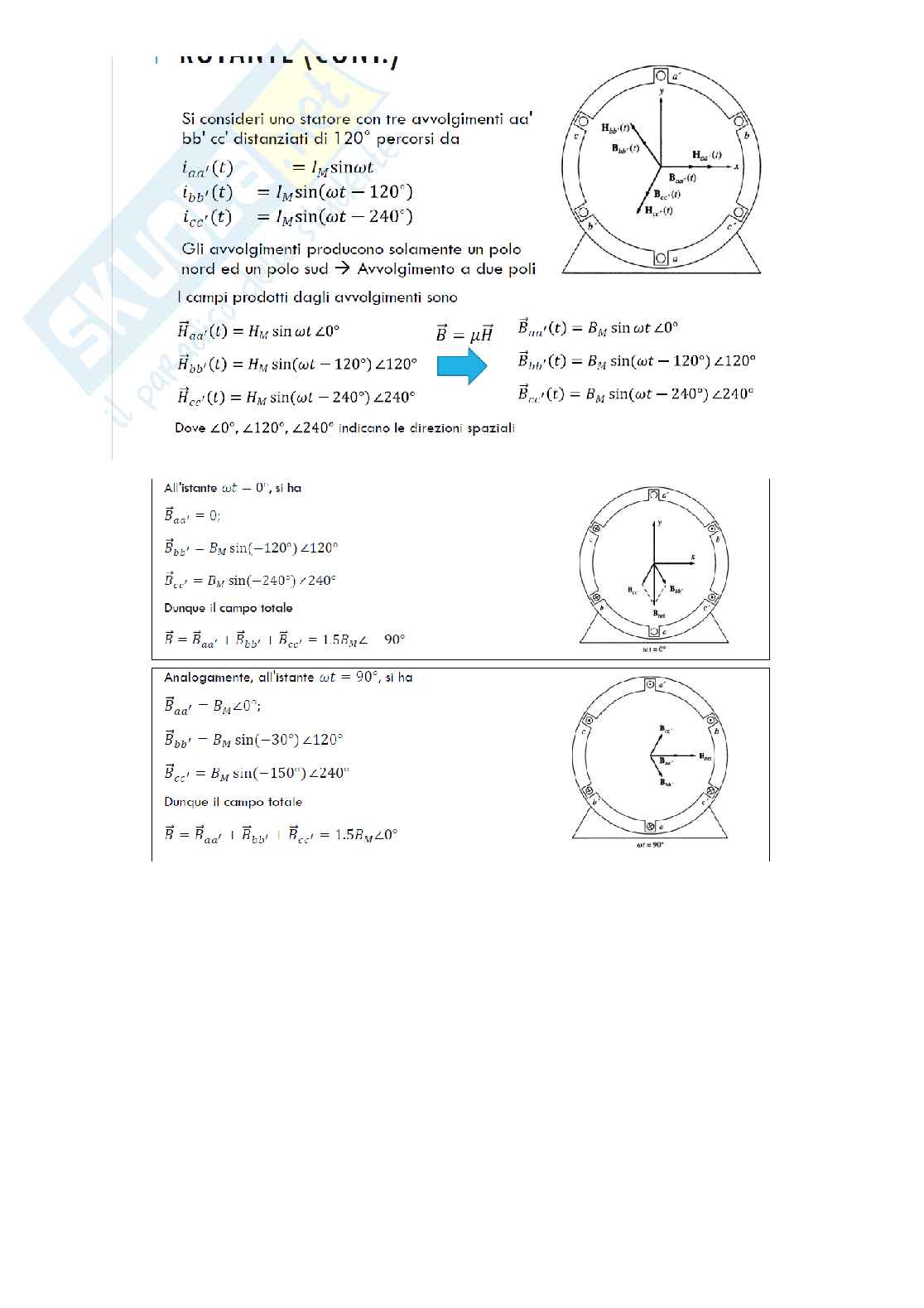

38. MACCHINE AC:

Anteprima

Vedrai una selezione di 13 pagine su 60
