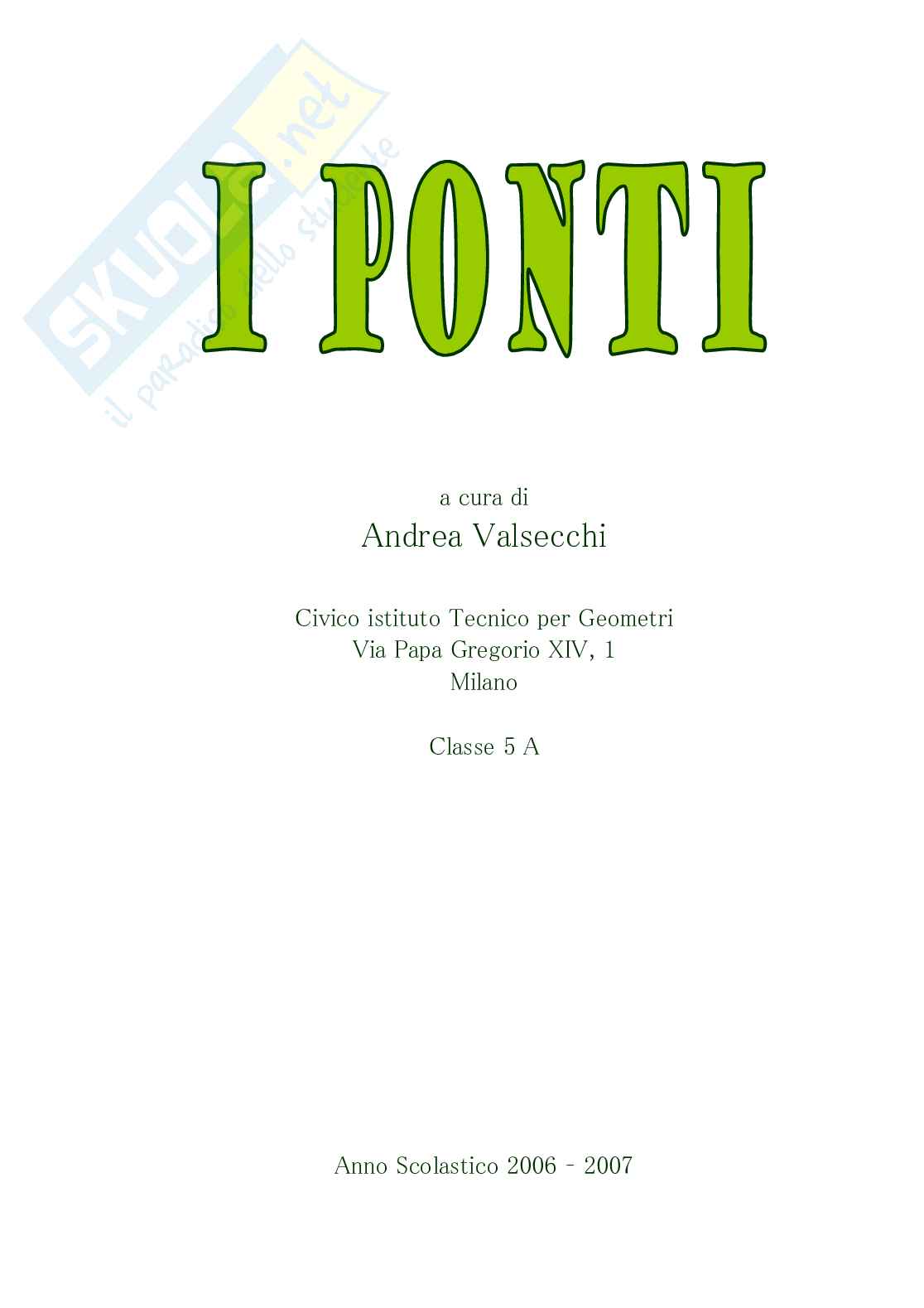

I ponti di Thomas Telford Pag. 1 I ponti di Thomas Telford Pag. 2
Anteprima di 4 pagg. su 11.
Scarica il documento per vederlo tutto.
I ponti di Thomas Telford Pag. 6
Anteprima di 4 pagg. su 11.
Scarica il documento per vederlo tutto.
I ponti di Thomas Telford Pag. 11
1 su 11
Disdici quando vuoi 162x117
Disdici quando
vuoi
Acquista con carta
o PayPal
Scarica i documenti
tutte le volte che vuoi
Sintesi

I primi ponti sospesi di Thomas Telfort, l'innovazione tecnologica a partire dalla seconda rivoluzione industriale. Tipologia dei moderni ponti in acciaio e normative giuridiche in relazione alle costruzioni in territorio comunale.

Materie trattate: Costruzioni, storia, diritto, storia dell'architettura

Estratto del documento

I primi ponti sospesi di Thomas Telfort, l’innovazione tecnologica a

partire dalla seconda rivoluzione industriale.

Tipologia dei moderni ponti in acciaio

e normative giuridiche in relazione alle costruzioni

in territorio comunale.

1

Thomas Telford (1757-1834) fu architetto e ingegnere civile. Ebbe un’infanzia povera (il

padre morì l’anno in cui nacque Thomas). All’età di 14 anni, divenne apprendista di uno

scalpellino. Egli lavorò per qualche tempo a Edimburgo e nel 1782 andò a Londra dove

conobbe gli architetti Robert Adam e Sir William Chambers. Due anni dopo trovò lavoro a

Portsmouth nel cantiere navale e da autodidatta usò il suo talento nel disegno e nella

progettazione di edifici. Nel 1787 divenne supervisore dei lavori pubblici a Shropshire e

questo lo rese responsabile della costruzione dei ponti: il primo dei 40 costruiti nello

Shropshire fu quello sul fiume Severn che collegava la strada Londra - Holyhead. Questo

ponte fu il primo ponte in ferro progettato da Telford che usava testare i materiali che

servivano alla costruzione.

Nel 1793 fu chiamato per controllare la progettazione e la costruzione del Canale

Ellesmere che collegava gli ironworks e le miniere di carbone. Il canale Ellesmere fu

completato nel 1805 e data la sua competenza, Telford fu consultato su numerosi altri

progetti. Questi hanno incluso gli impianti di rifornimento idrico per Liverpool, i

miglioramenti ai docklands di Londra e la ricostruzione del ponte di Londra (1800). In

Scozia, Thomas Telford costruì un sistema completo di canali da costa a costa, rendendola

la regione col miglior sistema di trasporti integrati.

A Thomas Telford fu assegnato l’incarico di migliorare l’itinerario da Londra a Holyhead e

uno dei miglioramenti chiave era la progettazione del ponte a sospensione sopra lo Stretto

di Menai. La progettazione del ponte doveva permettere la navigazione di navi alte circa 30

metri sotto la piattaforma nel momento dell’alta marea.

La costruzione del ponte iniziò nel 1819: era

costituito da un impalcato di ferro e legno,

sostenuto, medianti tiranti rigidi metallici, da barre

articolate e disposte secondo una curva funicolare,

detta catenaria. Ciascuna catena, (delle 16) era

sospesa in testa ai piloni in calcare ancorati ai lati

dello Stretto.

Nel tratto intermedio, tra i piloni delle opposte

sponde, le catene erano dette di “sospensione”,

mentre nei due tratti esterni erano denominate “di ritenuta”.

Per evitare la ruggine ogni cavo veniva prima impregnato di olio di lino. Il Ponte fu

inaugurato il 30 gennaio 1826. Questo ponte non fu il primo ponte a sospensione, ma fu il

più grande costruito fino ad allora ed è considerato il primo ponte a sospensione al mondo.

2

3

In questi anni si affinò una seconda tipologia di ponti in alternativa a questo, pur

mantenendo lo stesso schema architettonico, prevedeva invece di catene lunghi fasci di filo

di ferro paralleli, detti, secondo la loro disposizione, cavi di sospensione o di ritenuta.

L’adozione dell’uno o dell’altro sistema dipendeva dall’economia e dalla solidità, ovvero

dallo stato di progresso che ciascuna nazione aveva raggiunto nel campo della metallurgia,

da questioni legate alle tecniche di produzione, dai tempi e dagli oneri di trasporto, di

costruzione e di manutenzione, dalla sicurezza e durata nel tempo che essi erano in grado

di assicurare. In Gran Bretagna si preferì molto più spesso quella” a catene”. In Francia fu

adottata prevalentemente la tipologia dei ponti sospesi a fili di ferro. In Italia furono

adottate entrambe le tipologie, ma in alcuni Stati prevalse quella “britannica” in altri quella

“francese”. In Toscana ad esempio furono realizzate strutture sospese “a fil di ferro, ma gli

stessi ingegneri furono obbligati, in Campania ad utilizzare il sistema a “barre” per la

costruzione di un ponte sospeso sul fiume Sele, poiché, come sostenevano gli ingegneri del

Corpo borbonico di ponti e Strade, “sino a quando non saranno costruite delle filiere, la

scarsezza e l’alto prezzo del ferro filato eleverebbe purtroppo la spesa di simili opere e

perciò bisogna avvalersi delle barre”…Molti tecnici d’oltralpe furono direttamente

coinvolti nella progettazione di ponti sospesi in Italia, contribuendo in tal modo a

diffondere queste nuove tecnologie costruttive. A partire dal 1820 in tutta Europa il

problema del superamento di grandi

luci aveva trovato soluzione stabile

nel ponte sospeso, almeno per il

traffico leggero. Si trattava di

strutture molto deformabili, i cui

impalcati di legno, privi di una

significativa rigidezza flessionale in

rapporto alla luce, richiedevano

continua sorveglianza e

manutenzione. La loro deformabilità

però era incompatibile con il traffico

ferroviario e dal 1850 questo

influenzò la tecnica della costruzione metallica da un punto di vista generale, determinando

l’abbandono delle costruzioni in ghisa e portando all’affermazione di criteri ai quali più

nessuna grande opera di ponte avrebbe potuto sottrarsi: la concezione tubolare e la

conformazione reticolare della struttura nelle sue grandi membrature portanti; la

composizione chiodata, di lamiere e profilati, delle sezioni e dei collegamenti.

Lo sviluppo dell’industria continuò per tutto l’800 e proseguì successivamente nel’900.

Gli storici chiamano questo periodo storico: seconda rivoluzione industriale. La seconda

rivoluzione industriale si caratterizzò e differenziò dalla prima per vari aspetti.

Innanzitutto, mentre dapprima l’industria si era concentrata in certi paesi e certe regioni

(Europa occidentale e poi Stati Uniti), ora si diffondeva in quasi tutto il continente europeo

e anche in paesi periferici come la Russia e il Giappone. Inoltre, la prima fase della

rivoluzione industriale era stata condizionata dalla tecnologia del ferro e del carbone. Ciò

4

aveva favorito quei paesi che possedevano appunto ricchi giacimenti di carbone e di ferro,

come l’ Inghilterra, il Belgio, la Francia e la Germania.

Nella seconda metà dell’800, invece le scoperte, le invenzioni, i nuovi ritrovati tecnici (che

furono numerosissimi) resero più agevole l’industrializzazione ai paesi come l’Italia e il

Giappone, sprovvisti di risorse minerarie ma ricchi di cultura tecnica, di capacità

professionali, di desiderio di emergere. In particolare, in questo periodo, l’energia elettrica

sostituì il vapore come forza motrice. Di conseguenza si affermò l’industria produttrice di

energia elettrica. Nacque il motore a scoppio, che avrebbe rivoluzionato i trasporti. Si

perfezionò, con nuovi tipi di altiforni, la produzione dell’acciaio. Sorsero le aziende

elettromeccaniche e chimiche. La chimica permise la fabbricazione di nuovi materiali, come

l’alluminio e l’acciaio, i coloranti artificiali e i concimi. Il petrolio, combustibile di alto

rendimento e facile trasportabilità, consentì l’enorme sviluppo dei motori a combustione

interna: iniziava così l’era dell’automobile, che sostituì la ferrovia quale bene strategico

della civiltà industriale.

Si diffuse l’impiego dell’acido solforico per la preparazione di concimi ed esplosivi.

Nel settore agricolo, grazie allo sviluppo dei trasporti, i mercati mondiali furono inondati

dai cereali prodotti da Stati Uniti, Canada, Argentina, Australia. Poiché il loro prezzo era

inferiore a quello europeo, si verificò una tendenza al ribasso dei prezzi agricoli in Europa.

I produttori europei reagirono a queste difficoltà in due modi: da un lato chiedendo e

ottenendo dai governi l’adozione di politiche protezionistiche (dazi sulle importazioni);

dall’altro con investimenti per innalzare la produttività delle aziende agricole

(meccanizzazioni, impiego di nuovi concimi chimici).

Allo stesso tempo cominciò a risultare evidente che nei paesi in cui la moderna produzione

per il mercato, tesa al conseguimento di grandi profitti, si stava affermando, a scapito di

orientamenti economici più tradizionali, il reddito della popolazione tendeva a salire.

Dove l’industria era più progredita, la società si faceva gradualmente più ricca e generosa

per tutti.

I progressi nel settore della scienza delle costruzioni portarono a un’evoluzione dei criteri

progettuali dei ponti in acciaio sia per quanto riguarda l’estetica che per la struttura.

Per quanto riguardava la struttura il sistema di travi principali a parete piena veniva

adottato sino a luci di 50 m, mentre per luci maggiori si ricorreva alle travature reticolari o

strutture ad arco, per luci superiori ai 500 m venivano adottati i ponti sospesi con

travature irrigidite.

Negli ultimi cent’anni i progressi nel campo della siderurgia misero a disposizione dei

progettisti acciai con elevate caratteristiche meccaniche. Infine lo sviluppo della tecnica di

saldatura e l’impiego di bulloni pretesi ad alta resistenza per giunzioni in opera ad attrito

determinarono il totale abbandono delle giunzioni mediante chiodature.

Attualmente gli acciai usati nella costruzione dei ponti sono diversi a seconda delle

caratteristiche meccaniche richieste dallo schema statico impiegato; lo schema statico si

diversifica a sua volta secondo la luce del ponte stesso. Per i normali ponti si usano acciai

laminati a caldo le cui principali caratteristiche meccaniche sono:

Acciaio Fe 360 2

Tensione di rottura σr = 360 N/mm 2

Tensione ammissibile σa = 156 N/mm 5

La classificazione dei ponti avviene a seconda della loro tipologia, per cui si possono avere:

• Ponti a travata

• Ponti ad arco

• Ponti a travata sospesa con cavi parabolici

• Ponti a travata strallata, ossia con cavi rettilinei detti stralli

In fine la scelta della tipologia strutturale da adottare è il risultato di un esame

approfondito che tiene in considerazione numerosi aspetti di natura topografica, statica,

costruttiva, economica, architettonica ed ambientale. Ma l’elemento principale

determinante la tipologia di ponte da adottare è la luce che il manufatto deve superare.

Di seguito tutte le tipologie strutturali di ponti stradali:

1. Ponte a via superiore (luci 10 m ÷ 30 m): travi in acciaio collaboranti con soletta in

calcestruzzo. Schema statico: travi appoggiate agli estremi.

2. Ponte a via superiore (luci 30 m ÷ 100 m): travi in acciaio composte collaboranti

con soletta in calcestruzzo. Schemi statici: travate appoggiate o continue.

3. Ponte a via superiore (luci 100 m ÷ 200 m): travata in acciaio in lamiera irrigidita.

Schema statico: travata continua

4. Ponte a via inferiore (luci 100 m ÷ 300 m): struttura principale formata di travi

irrigidenti a parete piena armate con archi sottili e sospensione a cortina.

5. Ponte a via inferiore (luci 100 m ÷ 300 m): struttura principale formata di travature

reticolari con corrente superiore parabolica e diagonali schema Warren.

6. Ponte ad arco a via intermedia (luci 100 m ÷ 300 m): struttura principale formata

di due arconi gemelli controventati. Impalcato sospeso nella parte centrale e

sostenuto da colonne nelle parti laterali.

6

7. Ponte strallato a travata flessorigida (luci 200 m ÷ 300 m): struttura principale

costituita da una travata continua in lamiera irrigidita sospesa in due o più sezioni

intermedie mediante tiranti ormeggiati alla sommità di piloni di’imposta tiranti nella

zona di riva.

8. Ponte strillato a comportamento reticolare (luci 300 m ÷ 500 m): struttura

principale formata da grandi tralicci di tipo particolare con le briglie inferiori

coincidenti con i cavi di contorno. I cavi intermedi funzionano da diagonali e sono

sempre tesi.

9. Ponte sospeso a cavi verticali (luci 500 m ÷ 200 m): struttura principale formata da

una trave reticolare o in

lamiera irrigidita sospesa

a cavi parabolici

mediante tiranti verticali

inclinati.

La necessità di superare profondi avvallamenti o corsi d’acqua con forti correnti già nei

tempi antichi ha portato alla costruzione di passerelle con il piano pedonale sospeso a funi

tese da una sponda all’altra, sistema molto utilizzato anche oggi.

Ad oggi questo sistema è utilizzato per la realizzazione di ponti di media e grande luce
