Gli studenti che oggi si trovano ad affrontare la seconda prova di Informatica devono individuare, rispettando le normative vigenti, la posizione esatta in cui collocare le dotazioni elettroniche descritte nella prova (Lim, postazioni computer, banchi di lavoro e quadro elettrico), in un laboratorio in fase di costruzione.
Il punteggio massimo è 15, con la sufficienza equivale a 10. Per la maturità 2017 il Ministero ha deciso che, oggi 22 giugno 2017 giorno della seconda prova di maturità, dovrete affrontare tecnologie e progettazione dei sistemi elettrici ed elettronici, con l'aiuto di manuali tecnici e di calcolatrice non programmabile. È consentito anche l’uso del dizionario bilingue (italiano-lingua del paese di provenienza) per i candidati di madrelingua non italiana.
Traccia seconda prova tecnologie e progettazione dei sistemi elettrici ed elettronici
Ecco alcuni consigli per svolgere la traccia:
1. Inizia leggendo con molta attenzione le tracce. Dopo aver capito se sono alla vostra portata approfondite e cominciate a sviluppare un' idea.
2. non scordarti la precisione. Non andare fuori traccia, domanda precisa risposta precisa.
3. Adesso usa tutti gli strumenti che hai e passa alla pratica.
4. Ricorda che il tempo è prezioso se non sai una risposta, passa oltre ci tornerai più tardi
5. Rileggi attentamente, copia in bella e consegna.
Help Line
Skuola.net sarà vicino a voi per tutto il periodo degli esami, per rispondere a dubbi incertezze domande di qualsiasi tipo.Le soluzioni delle prove però saranno pubblicate solo quando il Miur lo consentirà , non vogliamo farvi invalidare l'esame ma solo aiutarvi.
Per ogni informazione, dubbio o problema, ecco i nostri recapiti:
Per ogni informazione, dubbio o problema, ecco i nostri recapiti:
tramite WhatsApp al numero 3938025594
tramite la chat di Facebook Messenger

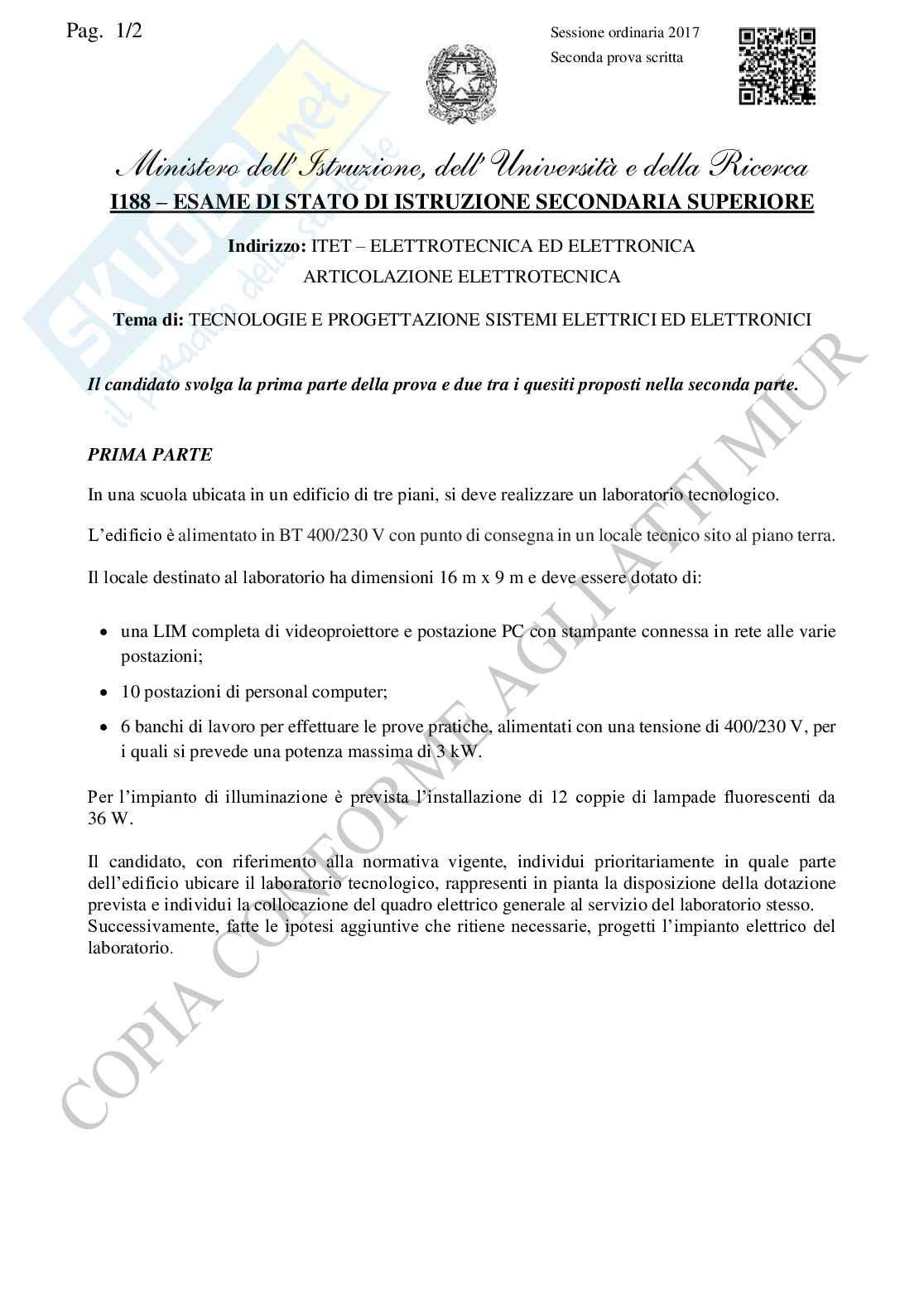

Pag. 1/2 Sessione ordinaria 2017
Seconda prova scritta
Ministero dell’Istruzione, dell’ Università e della Ricerca
–
I188 ESAME DI STATO DI ISTRUZIONE SECONDARIA SUPERIORE
–
Indirizzo: ITET ELETTROTECNICA ED ELETTRONICA
ARTICOLAZIONE ELETTROTECNICA
Tema di: TECNOLOGIE E PROGETTAZIONE SISTEMI ELETTRICI ED ELETTRONICI
Il candidato svolga la prima parte della prova e due tra i quesiti proposti nella seconda parte.
PRIMA PARTE
In una scuola ubicata in un edificio di tre piani, si deve realizzare un laboratorio tecnologico.
L’edificio è alimentato in BT 400/230 V con punto di consegna in un locale tecnico sito al piano terra.
Il locale destinato al laboratorio ha dimensioni 16 m x 9 m e deve essere dotato di:
una LIM completa di videoproiettore e postazione PC con stampante connessa in rete alle varie
postazioni;
10 postazioni di personal computer;
6 banchi di lavoro per effettuare le prove pratiche, alimentati con una tensione di 400/230 V, per
i quali si prevede una potenza massima di 3 kW.
Per l’impianto di illuminazione è prevista l’installazione di 12 coppie di lampade fluorescenti da
36 W.
Il candidato, con riferimento alla normativa vigente, individui prioritariamente in quale parte
dell’edificio ubicare il laboratorio tecnologico, rappresenti in pianta la disposizione della dotazione
prevista e individui la collocazione del quadro elettrico generale al servizio del laboratorio stesso.
Successivamente, fatte le ipotesi aggiuntive che ritiene necessarie, progetti l’impianto elettrico del
laboratorio .
