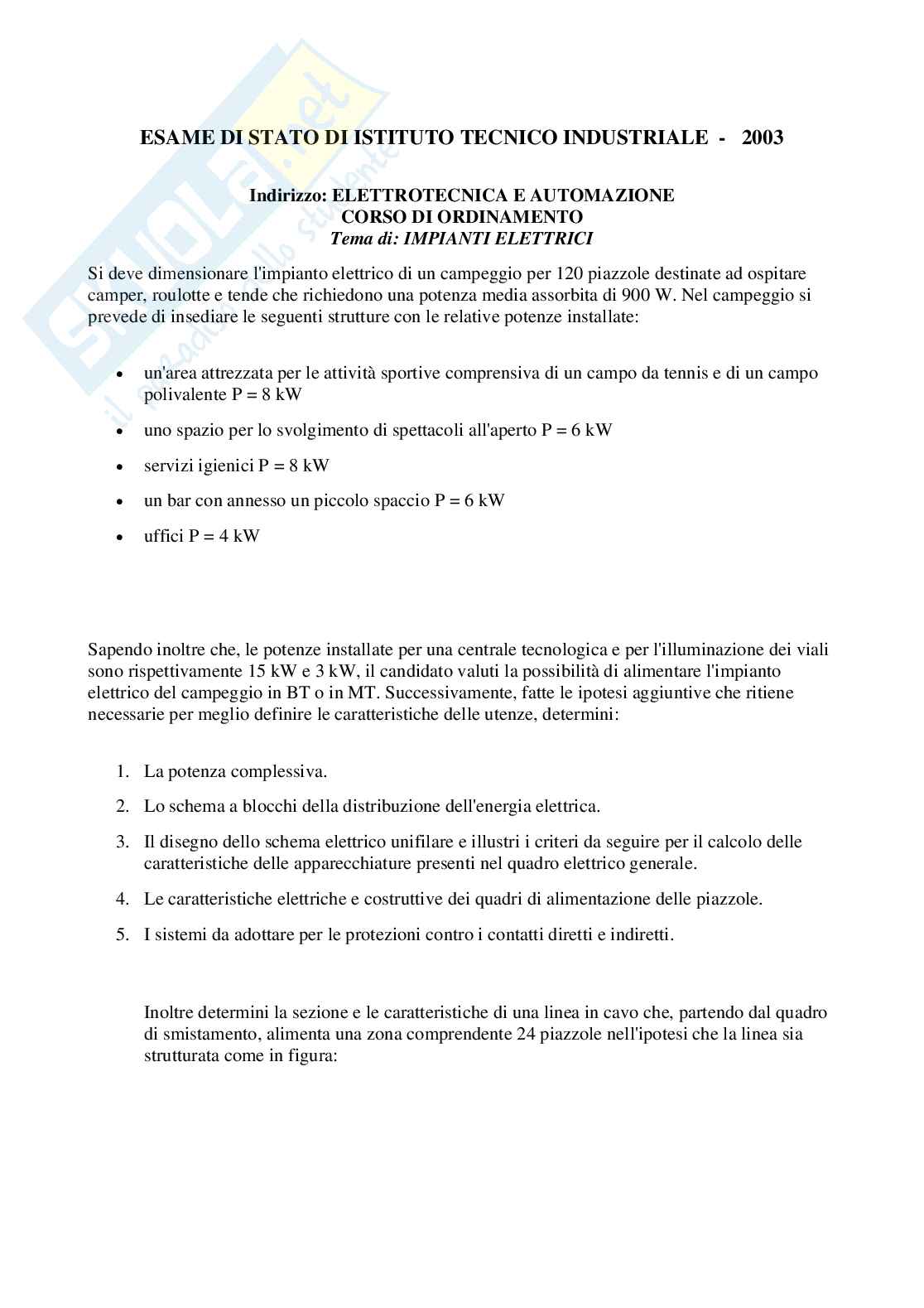

ESAME DI STATO DI ISTITUTO TECNICO INDUSTRIALE - 2003

Indirizzo: ELETTROTECNICA E AUTOMAZIONE

CORSO DI ORDINAMENTO

Tema di: IMPIANTI ELETTRICI

Si deve dimensionare l'impianto elettrico di un campeggio per 120 piazzole destinate ad ospitare

camper, roulotte e tende che richiedono una potenza media assorbita di 900 W. Nel campeggio si

prevede di insediare le seguenti strutture con le relative potenze installate:

• un'area attrezzata per le attività sportive comprensiva di un campo da tennis e di un campo

polivalente P = 8 kW

• uno spazio per lo svolgimento di spettacoli all'aperto P = 6 kW

• servizi igienici P = 8 kW

• un bar con annesso un piccolo spaccio P = 6 kW

• uffici P = 4 kW

Sapendo inoltre che, le potenze installate per una centrale tecnologica e per l'illuminazione dei viali

sono rispettivamente 15 kW e 3 kW, il candidato valuti la possibilità di alimentare l'impianto

elettrico del campeggio in BT o in MT. Successivamente, fatte le ipotesi aggiuntive che ritiene

necessarie per meglio definire le caratteristiche delle utenze, determini:

1. La potenza complessiva.

2. Lo schema a blocchi della distribuzione dell'energia elettrica.

3. Il disegno dello schema elettrico unifilare e illustri i criteri da seguire per il calcolo delle

caratteristiche delle apparecchiature presenti nel quadro elettrico generale.

4. Le caratteristiche elettriche e costruttive dei quadri di alimentazione delle piazzole.

5. I sistemi da adottare per le protezioni contro i contatti diretti e indiretti.

Inoltre determini la sezione e le caratteristiche di una linea in cavo che, partendo dal quadro

di smistamento, alimenta una zona comprendente 24 piazzole nell'ipotesi che la linea sia

strutturata come in figura:
