Arduino, tesina

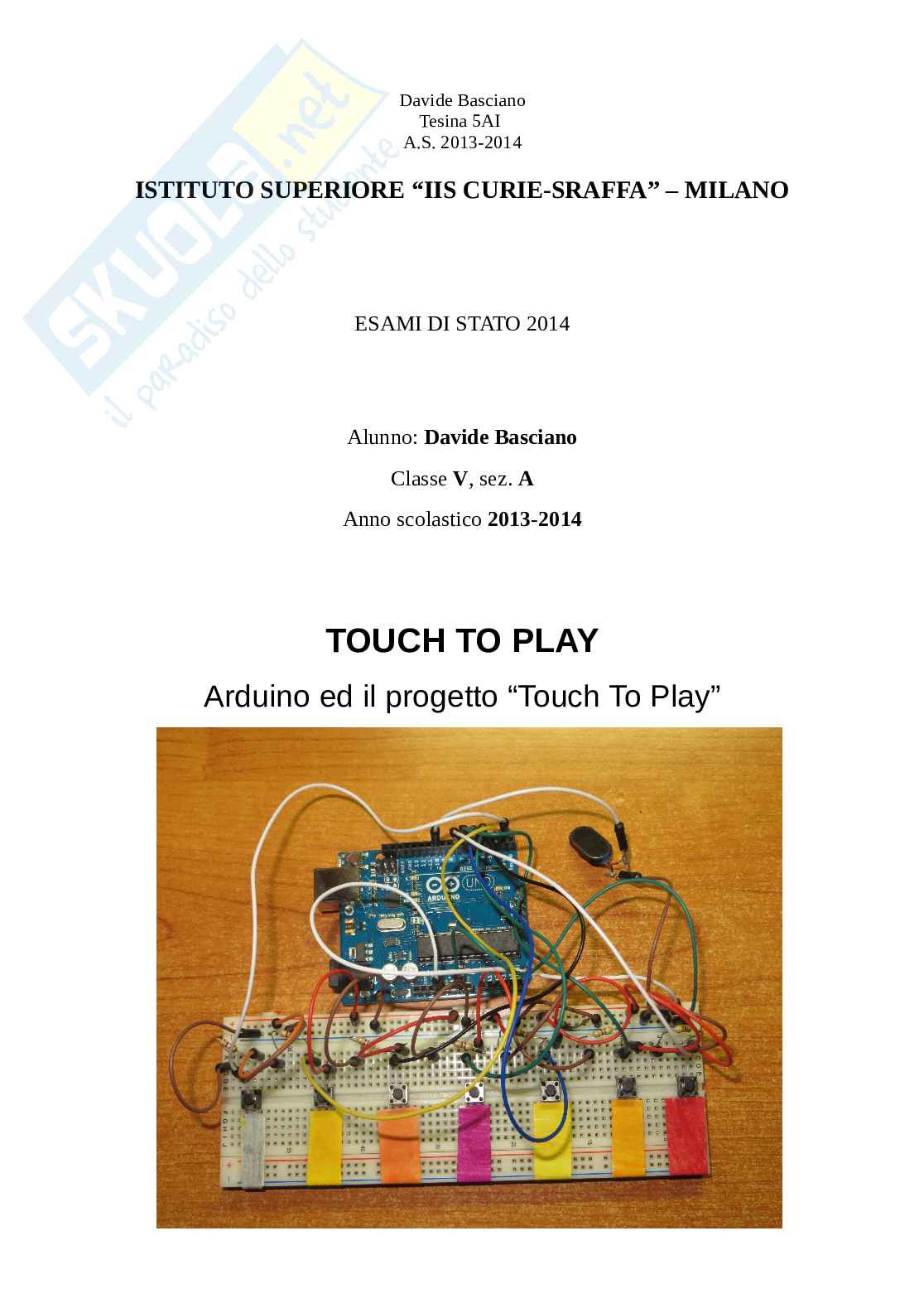

Davide Basciano

Tesina 5AI

A.S. 2013-2014

ISTITUTO SUPERIORE “IIS CURIE-SRAFFA” – MILANO

ESAMI DI STATO 2014

Alunno: Davide Basciano

Classe V, sez. A

Anno scolastico 2013-2014

TOUCH TO PLAY

Arduino ed il progetto “Touch To Play”

Davide Basciano

Tesina 5AI

A.S. 2013-2014

INDICE DEGLI ARGOMENTI TRATTATI

• Arduino

▪ cos'è Arduino

▪ quale versione ho scelto io

▪ breve spiegazione dei componenti

▪ altre versioni conosciute

◦ La Breadboard

▪ come circola la corrente

▪ Le parti fondamentali

• bus Terminal

• section

• terminal Strip

◦ I Jumper

▪ tipi esistenti

• Il Progetto

◦ da cosa nasce

◦ la scelta del nome

◦ in cosa consiste il gioco

◦ la componente hardware

◦ La componente software

▪ Gli sketch

• cenni alla struttura generale

• lo sketch creato ed utilizzato da me

▪ Processing

• composizione di un programma in processing

• cos'è processing

• processing nel mio progetto

• Note per il giorno del colloquio

◦ Proiettore

◦ Pc personale Davide Basciano

Tesina 5AI

A.S. 2013-2014

ARDUINO

Arduino è una scheda elettronica accessibile a

basso costo con la quale si possono creare vari tipi di

prototipi.

Anche se ci sono diverse versioni, ognuna di queste è

composta fondamentalmente da un microcontrollore e da

una circuteria di contorno.

Nel mio caso ho optato per utilizzare la versione più

conosciuta, cioè la “UNO”, che mette a disposizione

diversi pin digitali, alcuni analogici, due di alimentazione

(+3 e +5 Volt) e altri che in questa sede non tratterò.

Tra le altre versioni abbastanza conosciute disponibili sul mercato troviamo Arduino

LilyPad (indispensabile per i cosiddetti “wearable projects” ovvero “progetti indossabili”),

Arduino 2010 ed Arduino 2009.

Per comporre l'hardware del prototipo vengono vendute

delle breadboard nelle quali si inseriscono facilmente i

componenti ed i jumper (cavetti).

Come si può vedere dall'immagine, c'è un “verso” nel

quale circola la corrente.

Nel Bus Terminal la corrente attraversa tutti i pin verticalmente

in modo da poter portare solo una volta la tensione di

alimentazione e ridurre l'utilizzo di jumper.

Nelle Sections, invece, la corrente viaggia orizzontale ed,

essendo ognuna di queste divisa dalle altre, le Sections non sono

attraversate dalla stessa corrente.

La parte fondamentalmente del progetto si sviluppa nel

Terminal Strip cioè la parte centrale della breadboad.

Nella costruzione di questi prototipi è indispensabile

l'utilizzo di questi jumper più volte nominati che sono dei cavetti

di tre tipi:

1. Maschio-Femmina;

2. Maschio-Maschio;

3. Femmina-Femmina.

Illustrazione 1: Illustrazione 2: Illustrazione 3:

Maschio-Femmina Maschio-Maschio Femmina-Femmina
