Estratto del documento

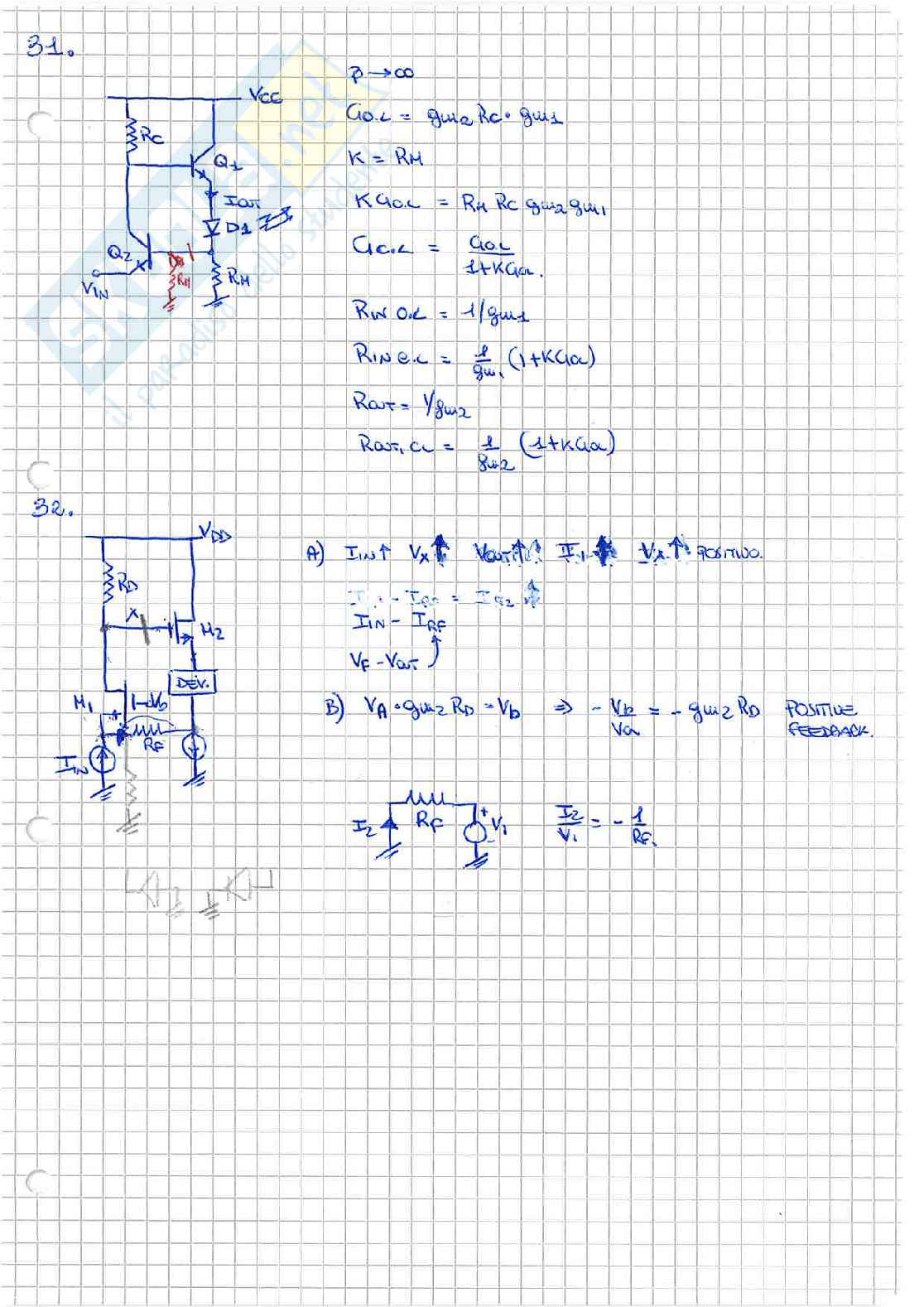

31.

beta -> infinity

GioL = giu2 Rc giu1

K = RM

K GioL = RM Rc giu2 giu1

Gic,L = GioL / (1 + K GioL)

Rin o.l = 1 / giu1

Rin c.c. = 1 / giu1 (1 + K GioL)

Rout = 1 / giu2

Rout,c.c. = 1 / giu2 (1 + K GioL)

32.

A) Vin T Vx Vout? I - Vx? positivo.

Vin - IRF = IE2

Vin = IRF

B) Va = giu2 RD = Vb => - Vb / Va = - giu2 RD positivo. feedback.

Iz / Vi = - 1 / RF

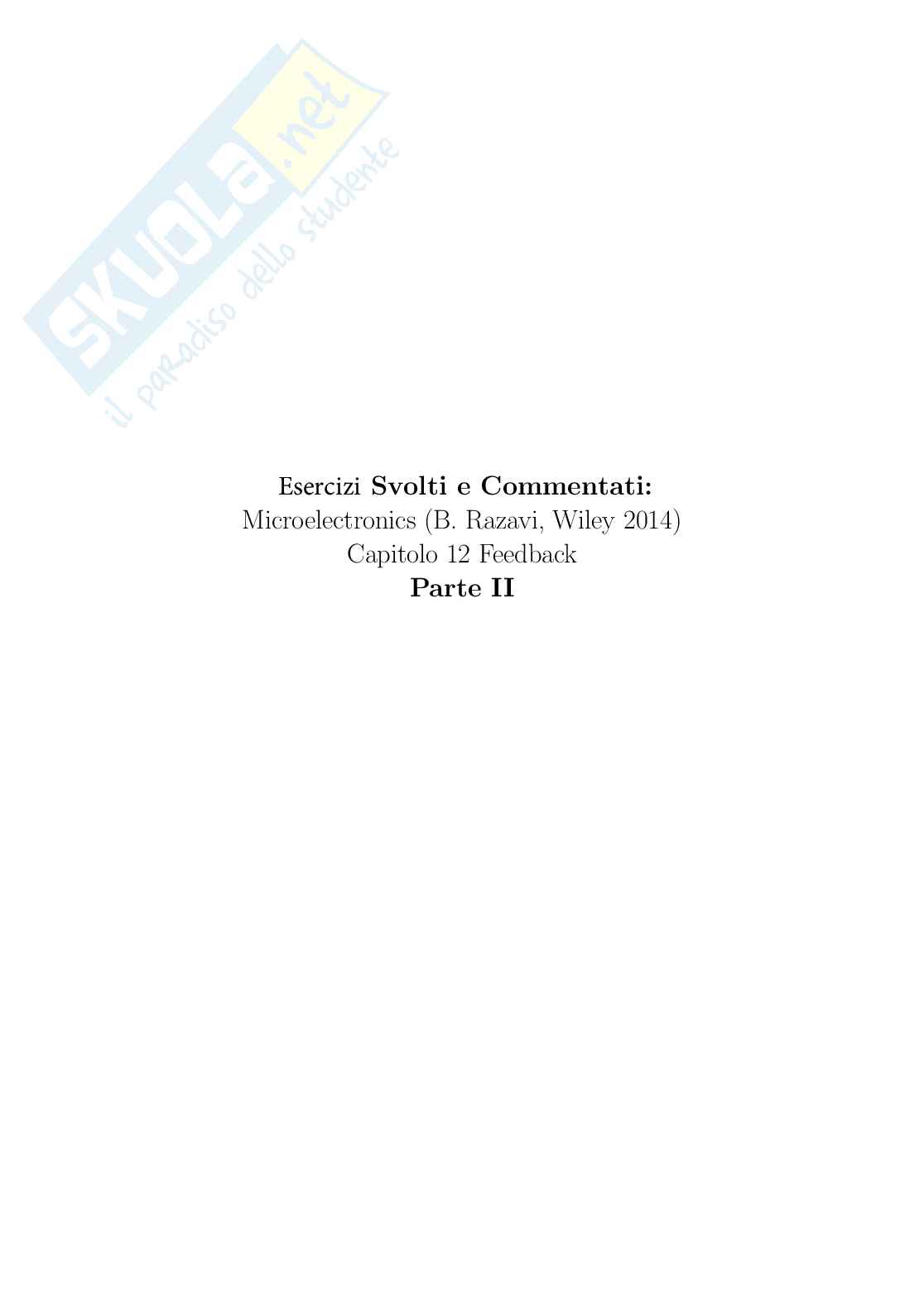

Esercizi Svolti e Commentati:

Microelectronics (B. Razavi, Wiley 2014)

Capitolo 12 Feedback

Parte II

33.

(A)

K = 1

Ao = -gmu1(ro1 || ro3) - gmu5 ro5

= gmu1 gmu5 (ro1 || ro3) ro5

Rout,0 = 1/gmu5 || ro5

Rout,cl = Rout,0 / (1 + KAo)

(B)

Ao = gmu1 gmu5 (ro1 || ro3) ro5

34.

Ao = gmu1 (R1 + R2)

REDARRE factor

V2 / Vi = R1 / (R1 + R2)

Rin,0 = 1/gmu1

Rout,0 = R1 + R2

Rin,cl = Rin,0 (1 + KAo)

Rout,cl = Rout,0 / (1 + KAo)

35.

R1 + R2 non veri caricobeta >> 1rA = inf

Ao = gm RT rpi / (R1 || R2 + rpi)RT = RC || (R1 + R2)

k = R2 / (R1 + R2)

Rin,eq = 1 / gmi + (R1 || R2) / (beta + 1)

Rout,0 = RC || (R1 + R2)Rout,eq = Rout,0 / (1 + kAo)

36. RC -> inf => Rout,0 = R1 + R2

37.

VL = inf

Ao = + gm2 Req * RD1 * Req / (1 / gmi + (R1 || R2)) . (R1 + R2) / (1 / gmi2 + Rp)

RIN,0 = rpi + (R1 || R2)Rout,0 = (R1 + R2)k = R2 / (R1 + R2)

Req = rpi2 + (beta + 1)Re

38.

lambda = 0

Ao = + gm2 RD1 / (1 / gmi1 + (R1 || R2)) . gm2(R1 + R2)

k = R2 / (R1 + R2)

Rin,0 = infRout,0 = (R1 + R2)

40.

RO1 = vout / IIN = vout / vx · vx / IIN

vx / IIN

{ [RE + (R1 || R2)] || rpi } IIN = VIN

A0 = vx / vIN = gm1 rpi2 ⇒ RO1 = gm1 rpi2 · (RE + R1 || R2) || rpi1

A0,2 = vout / vx = - gm2 (R1 + R2 || RE)

=> GBO = RO1 · A0,2

I1 = [R1 + (R2 || RE)]-1 V1 = V1 / [R1 + R2 || RE]

I2 = -I1 · R2 /(R1 + R2) = - V1 / [R1 + R2 || RE] · R2 /(R1 + R2)

K = - (R2 || RE) · R2 / [R1 + (RE || R2)] (R1 + RE)

K A0 > 0 OK.

ROUT1 = [R1 + (R2 || RE)] / [1 + K B0]

RIN = [RE + (R1 || R2) || rpi1] / [1 + K B0]

41.

RO = Vout / Iin = Vx / Iin    Vout / Vx

Iin [ 1/gm1 || RF + (R1 || R2) ] = Vin

A0,1 = Vx / Vin = + gm1 RD

=> RO,1 = gm1 RD · { 1/gm1 || [ RF + (R1 || R2) ] }

A0,2 = Vout / Vx = - gm2 { R1 + (RF || R2) }

RO = - gm1 RD · { 1/gm1 || [ RF + (R1 || R2) ] } · gm2 { R1 + (RF || R2) }

K = - R2 / (R1 + RF || R2) · 1 / (R2 + RF)

RIN,0 = (1/gm1 || [ RF + (R1 || R2) ]) / (1 + kRO)

ROUT,0 = R1 + R2 || RF / (1 + kRO)

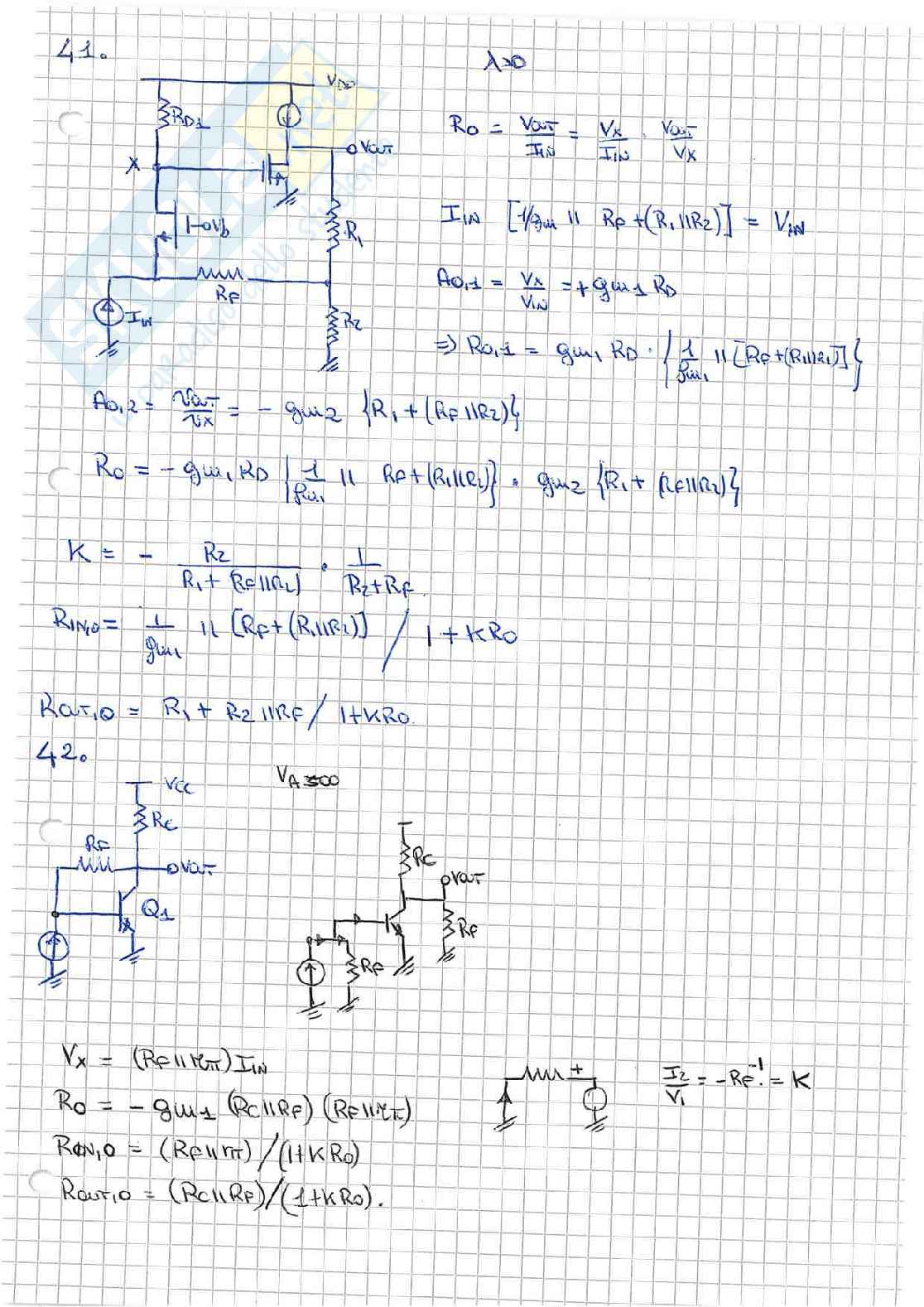

42.

Vx = (RE || rpi) IIN

RO = - gm1 (RC || RF) (RF || rpi)

RIN,0 = (RE || rpi) / (1 + kRO)

ROUT,0 = (RC || RP) / (1 + kRO)

I2 / V1 = - RE-1 = K

43.

VA << oo

VIN = (RF || ri) IIN

Ro = Vx/Ix = Vout/Ix = - gui(RF||ri1)(RP||ri1) · gmu2 RF||ro2 / (1 + gmu2(RF||ro2))

K = I2/Vx = -1/RF

RIN,0 = (RF || ri1)

Rout,0 = RF || ro2 || (RC||ro1 + 1/gm1)

44.

45.

VA << oo

Iout = gui Vx ro / (Rt + Rh + Rg)

= +A1 Vin gmu1 ro0 / (ro + ra + roa)

K = V2/I = RM

Rout = roL + RM

46.

Qm - Q2 FEEDBACK TOPOLOGY

AI = IOUT / IIN = IOUT / VX · VX / IIN.

VX / IIN = RD

IOUT = IM2 · ro2 / (RF + ro2)

IM2 = gm2 VX

AI,0 = gm2 RD ro2 / (RF + ro2)

RIN,0 = 1/gm1 || ro1

ROUT,0 = ro2

AI,CL = AI,0 / (1 + kAI,0)

RIN,CL = RIN,0 / (1 + kAI,0)

ROUT,CL = ROUT,0 · (1 + kAI,0)

47.

VA = oo

AI,0 = gm2

RIN,0 = 1/gm1

ROUT,0 = oo

RIN,CL = RIN,0 / (1 + kAI,0)

k = -1

48.

Va = inf

Vx/Iin = -beta [Re || (Rf(beta+1) + rpi)]

Iout/Vx = + gm2(ro2 || (R? || ro2?)) / (1 + gm2(R? + r?))

Ai = -beta [Re || ((Rf + Rl) beta + rpi)]

Rini0 = rpi1

Rout0 = Rf + 1/gm2

K = -1

49.

A

VDD

VIN

VOUT

VOUT +

VOUT

Vx

I1

Iin

Ro,0 = - gm1/gm2 ro1

VIN = Iin/gm2

Rin,0 = 1/gm2

Rout,0 = ro1

Rin,CL = Rin,0/(1 + kRo)

Rout,CL = Rout,0/(1 + kRo)

RcL = Rc/(1 + kRo)

B

Ro = -gm1(ro1 || ro2 || 1/gm2) * ro2

Rinv,o = ro2

Rout,o = 1/gm2 || ro2 || ro1

Ro,c = Ro / (1 + kRo)

Rin,c = Rin,o / (1 + kRo)

Rout,c = Rout,o / (1 + kRo)

C

Ro = ro2 * [1 + gm1ro1] / (1 + gm1ro1)

Rin,o = ro2 || 1/gm1 || ro1

Rout,o = ro2(1 + gm1ro1) + ro1

k = Iz / V1 = +gm2

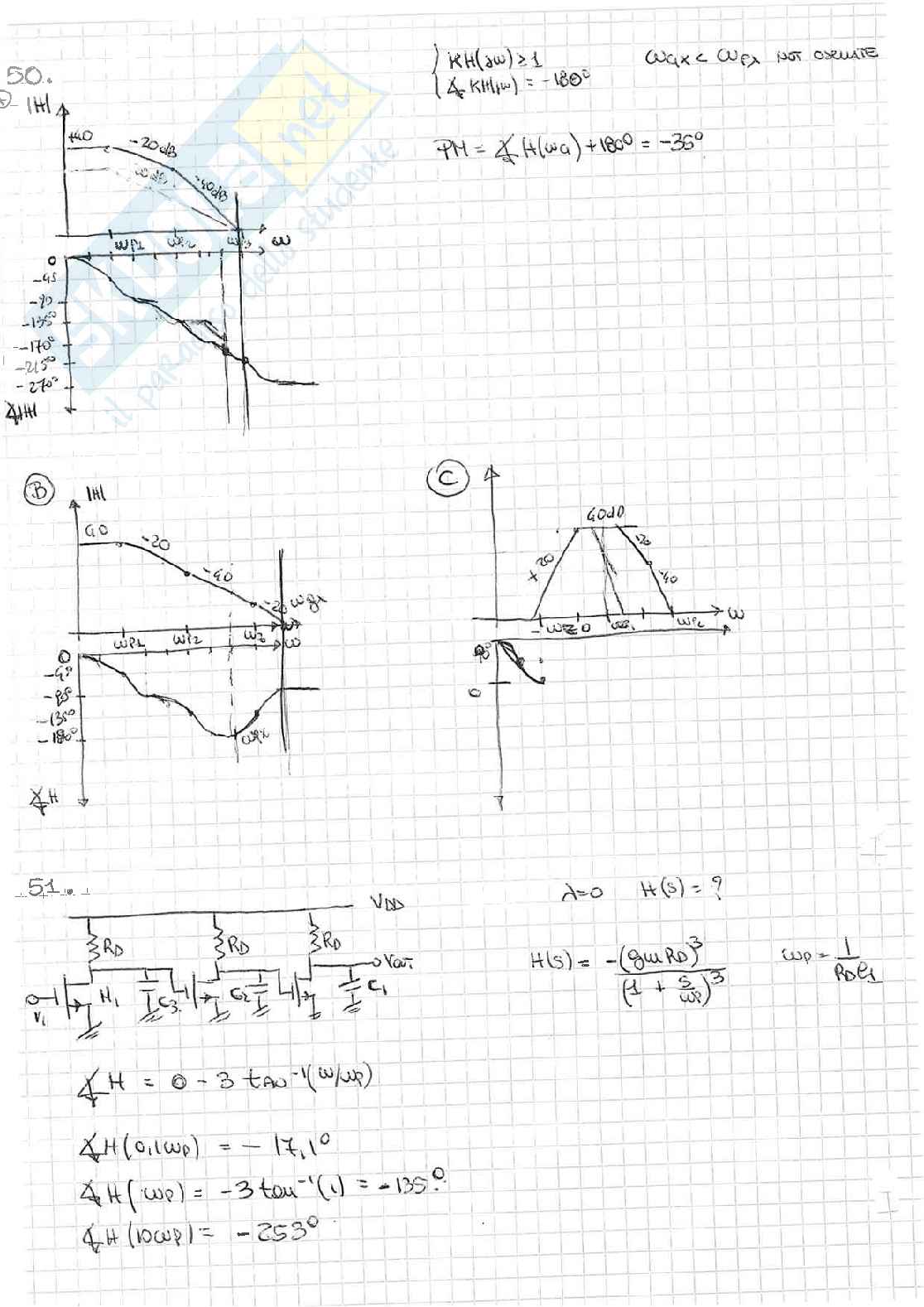

50.

|H|

40

-20 dB

-40 dB

wp1 wp2 wp3 w

0 -45 -90 -135 -170 -215 -270

<H

|K H(jw)| > 1

< H(jw) = -180°

Wqx < Wep not oscillate

PM = <H(jwa) + 180° = -35°

B

|H|

40

-20

-40

-20

wpi wp2 wp1 wp3 w

0 -45 -90 -135 -180

<H

C

60 dB

+20

-20

-40

-wz 0 wp1 wp2 w

90 0

51.

Vin

VDD

Vout

λ = 0 H(s) = ?

H(s) = -(gm RD)3 / (1 + s/wp)3

wp = 1 / (RD CL)

<H = 0 - 3 tan-1(w/wp)

<H(0,wp) = -|7i|°

<H(wp) = -3 tan-1(1) = -135°

<H(10wp) = -253°
