Appunti Robotica biomedica

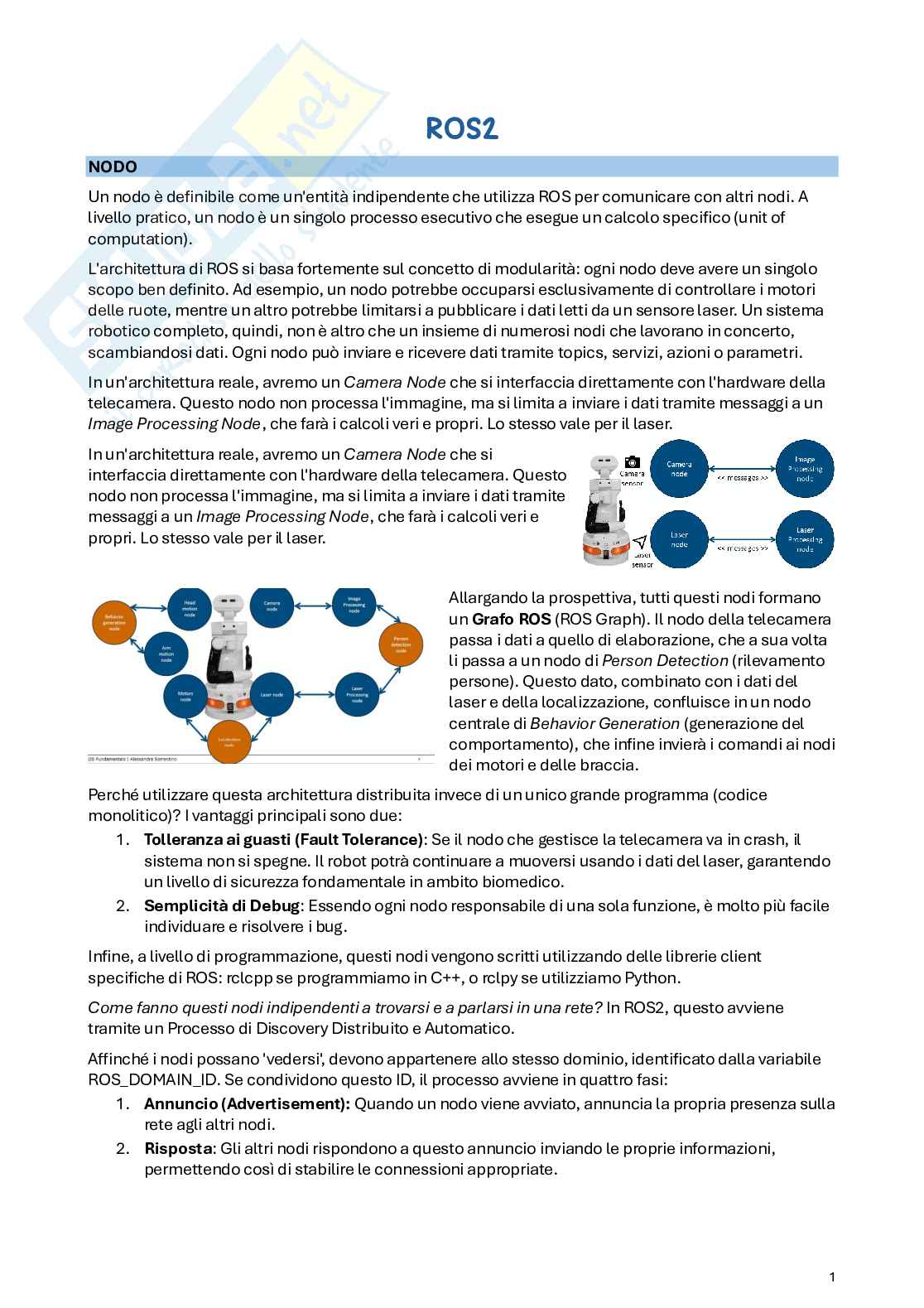

ROS2

NODO

Un nodo è definibile come un'entità indipendente che utilizza ROS per comunicare con altri nodi. A

livello pratico, un nodo è un singolo processo esecutivo che esegue un calcolo specifico (unit of

computation).

L'architettura di ROS si basa fortemente sul concetto di modularità: ogni nodo deve avere un singolo

scopo ben definito. Ad esempio, un nodo potrebbe occuparsi esclusivamente di controllare i motori

delle ruote, mentre un altro potrebbe limitarsi a pubblicare i dati letti da un sensore laser. Un sistema

robotico completo, quindi, non è altro che un insieme di numerosi nodi che lavorano in concerto,

scambiandosi dati. Ogni nodo può inviare e ricevere dati tramite topics, servizi, azioni o parametri.

In un'architettura reale, avremo un Camera Node che si interfaccia direttamente con l'hardware della

telecamera. Questo nodo non processa l'immagine, ma si limita a inviare i dati tramite messaggi a un

Image Processing Node, che farà i calcoli veri e propri. Lo stesso vale per il laser.

In un'architettura reale, avremo un Camera Node che si

interfaccia direttamente con l'hardware della telecamera. Questo

nodo non processa l'immagine, ma si limita a inviare i dati tramite

messaggi a un Image Processing Node, che farà i calcoli veri e

propri. Lo stesso vale per il laser. Allargando la prospettiva, tutti questi nodi formano

un Grafo ROS (ROS Graph). Il nodo della telecamera

passa i dati a quello di elaborazione, che a sua volta

li passa a un nodo di Person Detection (rilevamento

persone). Questo dato, combinato con i dati del

laser e della localizzazione, confluisce in un nodo

centrale di Behavior Generation (generazione del

comportamento), che infine invierà i comandi ai nodi

dei motori e delle braccia.

Perché utilizzare questa architettura distribuita invece di un unico grande programma (codice

monolitico)? I vantaggi principali sono due:

1. Tolleranza ai guasti (Fault Tolerance): Se il nodo che gestisce la telecamera va in crash, il

sistema non si spegne. Il robot potrà continuare a muoversi usando i dati del laser, garantendo

un livello di sicurezza fondamentale in ambito biomedico.

2. Semplicità di Debug: Essendo ogni nodo responsabile di una sola funzione, è molto più facile

individuare e risolvere i bug.

Infine, a livello di programmazione, questi nodi vengono scritti utilizzando delle librerie client

specifiche di ROS: rclcpp se programmiamo in C++, o rclpy se utilizziamo Python.

Come fanno questi nodi indipendenti a trovarsi e a parlarsi in una rete? In ROS2, questo avviene

tramite un Processo di Discovery Distribuito e Automatico.

Affinché i nodi possano 'vedersi', devono appartenere allo stesso dominio, identificato dalla variabile

ROS_DOMAIN_ID. Se condividono questo ID, il processo avviene in quattro fasi:

1. Annuncio (Advertisement): Quando un nodo viene avviato, annuncia la propria presenza sulla

rete agli altri nodi.

2. Risposta: Gli altri nodi rispondono a questo annuncio inviando le proprie informazioni,

permettendo così di stabilire le connessioni appropriate. 1

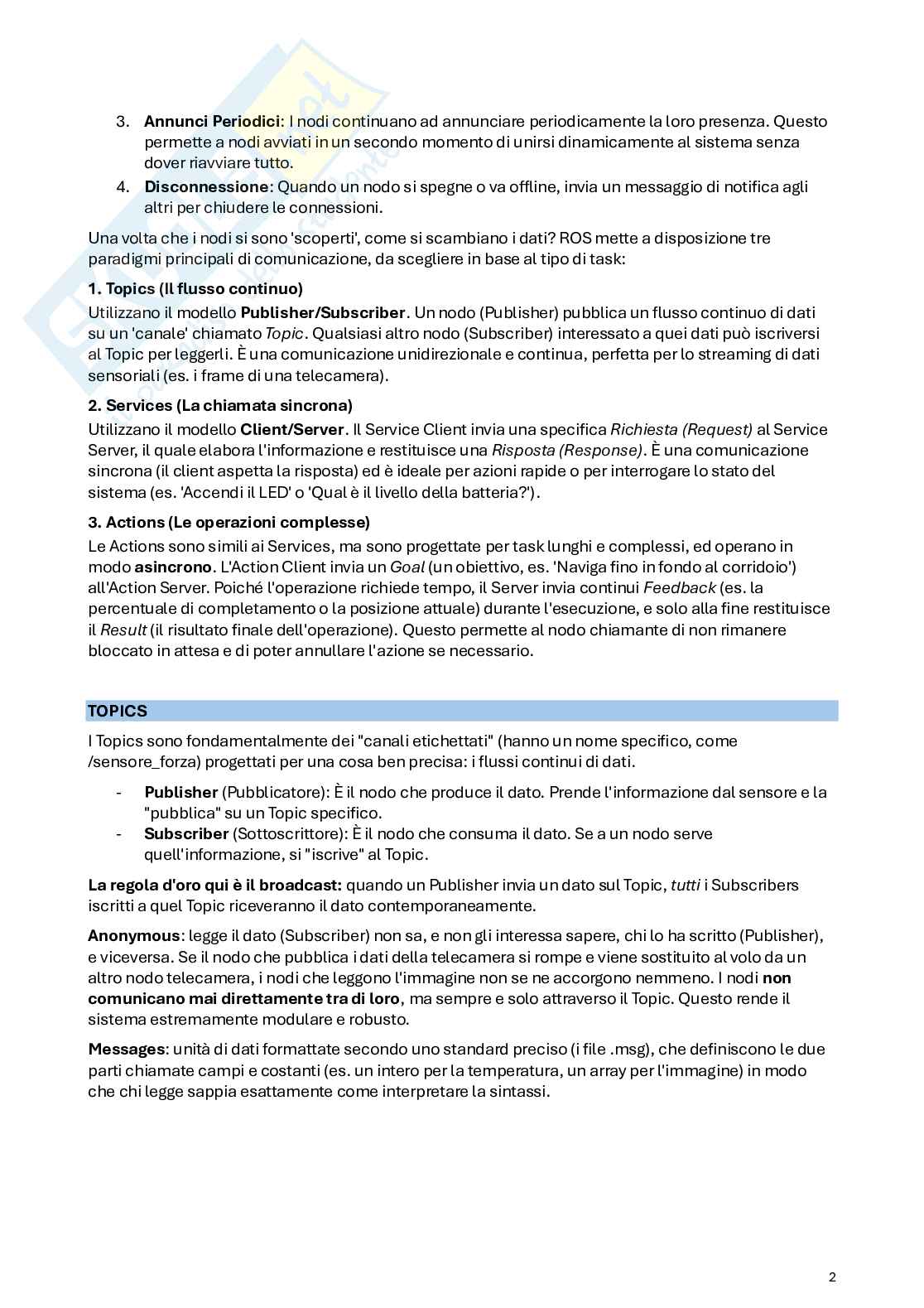

3. Annunci Periodici: I nodi continuano ad annunciare periodicamente la loro presenza. Questo

permette a nodi avviati in un secondo momento di unirsi dinamicamente al sistema senza

dover riavviare tutto.

4. Disconnessione: Quando un nodo si spegne o va offline, invia un messaggio di notifica agli

altri per chiudere le connessioni.

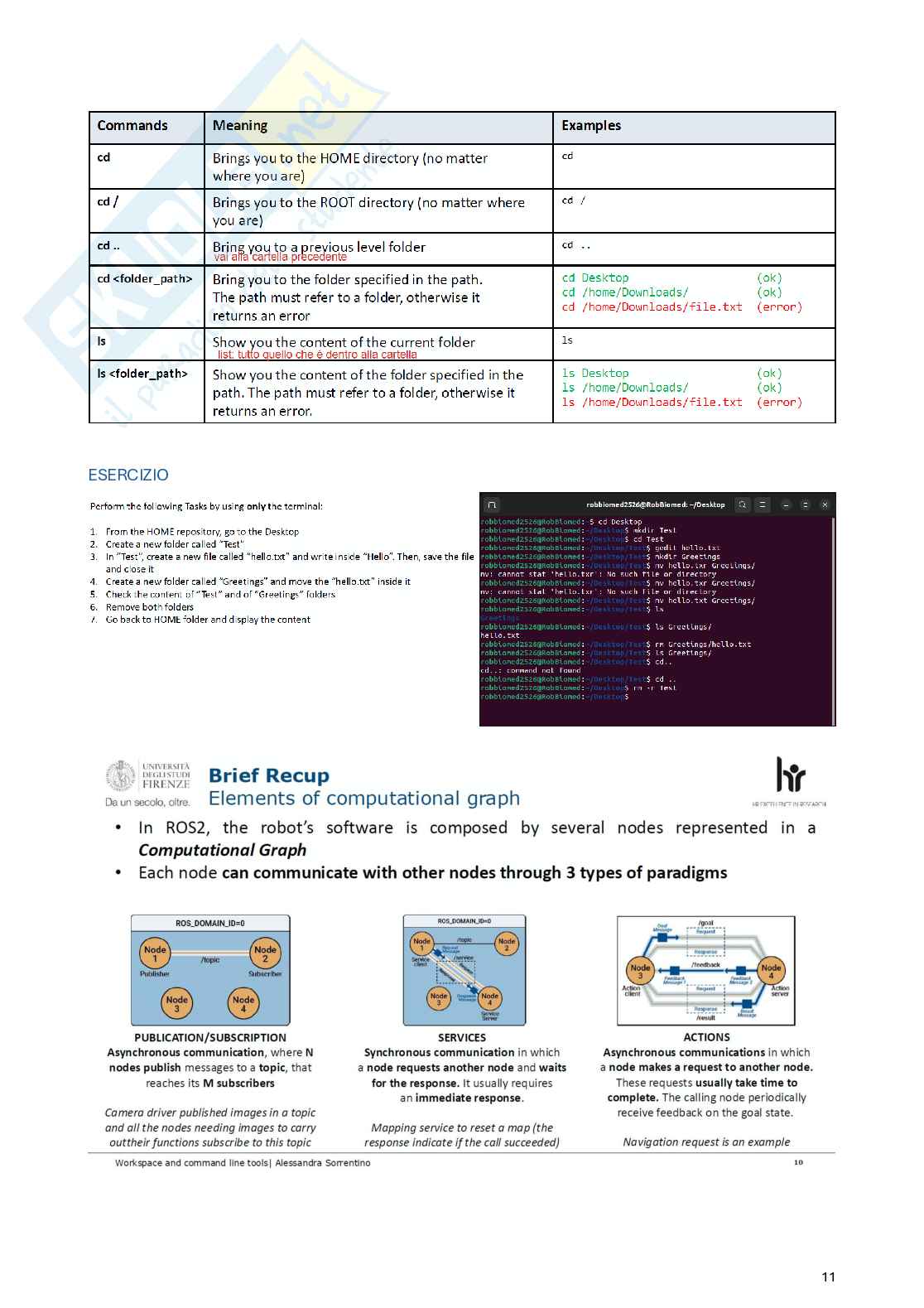

Una volta che i nodi si sono 'scoperti', come si scambiano i dati? ROS mette a disposizione tre

paradigmi principali di comunicazione, da scegliere in base al tipo di task:

1. Topics (Il flusso continuo)

Utilizzano il modello Publisher/Subscriber. Un nodo (Publisher) pubblica un flusso continuo di dati

su un 'canale' chiamato Topic. Qualsiasi altro nodo (Subscriber) interessato a quei dati può iscriversi

al Topic per leggerli. È una comunicazione unidirezionale e continua, perfetta per lo streaming di dati

sensoriali (es. i frame di una telecamera).

2. Services (La chiamata sincrona)

Utilizzano il modello Client/Server. Il Service Client invia una specifica Richiesta (Request) al Service

Server, il quale elabora l'informazione e restituisce una Risposta (Response). È una comunicazione

sincrona (il client aspetta la risposta) ed è ideale per azioni rapide o per interrogare lo stato del

sistema (es. 'Accendi il LED' o 'Qual è il livello della batteria?').

3. Actions (Le operazioni complesse)

Le Actions sono simili ai Services, ma sono progettate per task lunghi e complessi, ed operano in

modo asincrono. L'Action Client invia un Goal (un obiettivo, es. 'Naviga fino in fondo al corridoio')

all'Action Server. Poiché l'operazione richiede tempo, il Server invia continui Feedback (es. la

percentuale di completamento o la posizione attuale) durante l'esecuzione, e solo alla fine restituisce

il Result (il risultato finale dell'operazione). Questo permette al nodo chiamante di non rimanere

bloccato in attesa e di poter annullare l'azione se necessario.

TOPICS

I Topics sono fondamentalmente dei "canali etichettati" (hanno un nome specifico, come

/sensore_forza) progettati per una cosa ben precisa: i flussi continui di dati.

- Publisher (Pubblicatore): È il nodo che produce il dato. Prende l'informazione dal sensore e la

"pubblica" su un Topic specifico.

- Subscriber (Sottoscrittore): È il nodo che consuma il dato. Se a un nodo serve

quell'informazione, si "iscrive" al Topic.

La regola d'oro qui è il broadcast: quando un Publisher invia un dato sul Topic, tutti i Subscribers

iscritti a quel Topic riceveranno il dato contemporaneamente.

Anonymous: legge il dato (Subscriber) non sa, e non gli interessa sapere, chi lo ha scritto (Publisher),

e viceversa. Se il nodo che pubblica i dati della telecamera si rompe e viene sostituito al volo da un

altro nodo telecamera, i nodi che leggono l'immagine non se ne accorgono nemmeno. I nodi non

comunicano mai direttamente tra di loro, ma sempre e solo attraverso il Topic. Questo rende il

sistema estremamente modulare e robusto.

Messages: unità di dati formattate secondo uno standard preciso (i file .msg), che definiscono le due

parti chiamate campi e costanti (es. un intero per la temperatura, un array per l'immagine) in modo

che chi legge sappia esattamente come interpretare la sintassi. 2

One-to-Many (Uno-a-Molti): Guarda il Camera

node. Pubblica immagini sul Topic /image_data.

A questo Topic sono iscritti

contemporaneamente due nodi diversi (l'Image

Processing node e l'Other Processing node).

Entrambi ricevono la stessa immagine nello

stesso istante e ci fanno cose diverse (magari

uno cerca volti, l'altro calcola la luminosità).

Many-to-One (Molti-a-Uno): Abbiamo un Laser

node e un Other lidar node. Entrambi sono

sensori laser fisicamente distinti, ma pubblicano i loro dati sullo stesso Topic /laser_data. Il nodo

Laser Processing node (Subscriber) si iscrive a quel singolo Topic e riceve i dati di entrambi i sensori,

unificandoli.

SERVICES

Services (Servizi) non servono per lo streaming continuo, ma per le Remote Procedure Calls (RPC),

ovvero le "chiamate a procedure remote". Significa che un nodo chiede a un altro nodo di eseguire un

calcolo o un'azione specifica, e aspetta di ricevere un risultato. In questo caso abbandoniamo il

modello Publisher/Subscriber e adottiamo il paradigma Client/Server:

Service Client: È il nodo che ha bisogno di un'informazione o di un'azione. Invia una Request

• (Richiesta) al server e aspetta. -> numero aribitrario

Service Server: È il nodo che riceve la richiesta, esegue la computazione e restituisce una

• Response (Risposta). -> un server per ogni computazione

I servizi devono essere utilizzati per processi rapidi (quickly processes). Non usiamo un servizio per far

navigare un robot da una stanza all'altra (ci vorrebbe troppo tempo e il client rimarrebbe bloccato in

attesa), lo usiamo per chiedere "Qual è il livello della batteria?" o "Accendi il laser".

Mentre puoi avere infiniti client che fanno richieste a uno stesso servizio, ci deve essere un solo

identico Service Server per ogni nome di servizio. (Se due server diversi rispondessero alla

domanda "Quanto è carico l'esoscheletro?", a chi dovrebbe credere il client?)

I servizi sono descritti e definiti in file .srv.

Request: Sono i dati di input che il Client invia. Nell'esempio il client

invia due numeri interi senza segno a 32 bit (uint32 a e uint32 b).

Response: È l'output atteso che il Server deve restituire.

Nell'esempio, è la somma dei due numeri (uint32 sum).

Flusso dei dati: I Topics sono per un flusso continuo (continuous data flow. I Services si chiudono non

appena la richiesta è soddisfatta, come chiedere al sistema "Esegui la calibrazione del braccio

robotico". Direzionalità: I Topics sono

unidirezionali (il Publisher "spara" il dato

e non sa chi lo riceve). I Services sono

bi-direzionali (il Client chiama, il Server

ascolta, agisce e risponde direttamente

al Client).

Paradigma: Publish/Subscribe contro

Request/Reply. 3

ACTIONS

Actions sono delle Preemptable Remote Procedure Calls. Significa che l'operazione può essere

interrotta o annullata prima che finisca e nel mentre vengono inviati dei feedback.

Un'Action è pensata per processi lunghi (long-running) costituiti da più steps, come la navigazione o

la manipolazione di oggetti, ed è strutturata sempre con il paradigma Client/Server:

Action Client: È chi richiede il task (invia il Goal). Durante l'esecuzione, non rimane bloccato:

• può fare altro, può monitorare lo stato di avanzamento e, se necessario, può annullare tutto.

Action Server: È chi riceve il task, lo esegue, invia aggiornamenti continui (Feedback) e alla

• fine restituisce l'esito definitivo (Result).

Come per i servizi, anche le azioni hanno un loro file di configurazione, i file

.action. Ci sono tre sezioni:

1. Il Goal (es. le coordinate XYZ da raggiungere).

2. Il Result (es. "Raggiunto" o "Fallito").

3. Il Feedback (es. "Distanza rimanente: 2 metri").

Un'Action è un costrutto di alto livello formato combinando 3 Services e 2 Topics insieme.

I 3 Services: 1. Send goal: Il Client usa questo

servizio per inviare la descrizione

dell'obiettivo. Il Server risponde subito

dicendo "Ok, lo accetto" oppure "No,

lo rifiuto".

2. Cancel goal: Se il Client decide di

abortire, chiama questo servizio

inviando l'ID dell'azione. Il Server

risponde confermando se l'azione è

stata interrotta.

3. Get results: Quando l'azione finisce, il Client usa questo servizio per farsi dare il report finale

(il Result). I 2 Topics (per i flussi di dati

continui):

1. Feedback: Il Server agisce

da Publisher su questo Topic,

inviando costantemente

messaggi. Il Client agisce da

Subscriber e legge questi

aggiornamenti in tempo reale.

2. Goal Status: È un Topic in

cui il Server pubblica lo stato attuale nella macchina a stati dell'azione (es. Executing,

Succeeded, Aborted, Canceled).

In alto abbiamo tre "attori" (le linee verticali tratteggiate):

1. Action Client: Il nodo che ordina l'azione.

2. Action Server: Il gestore delle comunicazioni sul lato server.

3. User defined execution method: Questo è il tuo vero codice C++ o Python! È la funzione che

materialmente muove i motori o fa i calcoli. 4

1. Esecuzione con Successo: Questo è lo scenario

in cui tutto fila liscio.

Seguendo le frecce dall'alto verso il basso:

• Il Client invia una goal request (es. "Vai alle

coordinate X, Y").

Il Server risponde quasi immediatamente con

•

una goal response (accept). Il server sta solo

dicendo "Ok, ho ricevuto il comando e la sintassi è

corretta", non che ha finito!

Subito dopo, il Client invia una result request,

•

dicendo al server: "Avvisami quando hai un risultato

definitivo". Essendo asincrona, il Client ora è libero di

fare altro.

Nel frattempo, il tuo codice (user defined method) inizia a lavorare. Mentre lavora, spara fuori

• una serie di publish feedback (es. "Sono al 10%", "Sono al 50%").

Alla fine, il tuo codice genera il risultato finale (set result), e il Server lo impacchetta in una

• result response che torna al Client. Operazione conclusa.

2. Preemptable

Cosa succede se premo l'arresto di emergenza? Tutto inizia

come prima, ma a metà dell'esecuzione il Client invia una

cancel request. Il server risponde con una cancel response

(accept), dicendo "Ricevuto, avvio la procedura di stop".

Guarda la freccia tratteggiata notify. Il server notifica al tuo

codice che c'è stata una richiesta di cancellazione. Il tuo

codice ha il tempo di fare le operazioni di spegnimento in

sicurezza. Invia un ultimo feedback e poi restituisce il

risultato (che questa volta sarà di tipo "Canceled"). È una

chiusura "aggraziata" (graceful shutdown).

3. Gestione obiettivi multipli Il Client non è costretto ad aspettare la fine della prima

azione per farne un'altra. Guarda il flusso:

Il Client invia il primo Goal. Il Server lo accetta e inizia a

•

mandare feedback.

Mentre il primo Goal sta ancora girando, il Client invia un

•

secondo goal request.

Il Server accetta anche questo. Ora vedi che i publish

•

feedback e le result response si intersecano.

A seconda di come programmi il tuo Server, questo

potrebbe significare due cose: o il server sta

gestendo le azioni in parallelo (se l'hardware lo

permette), oppure il secondo goal ha soppiantato il

primo. 5

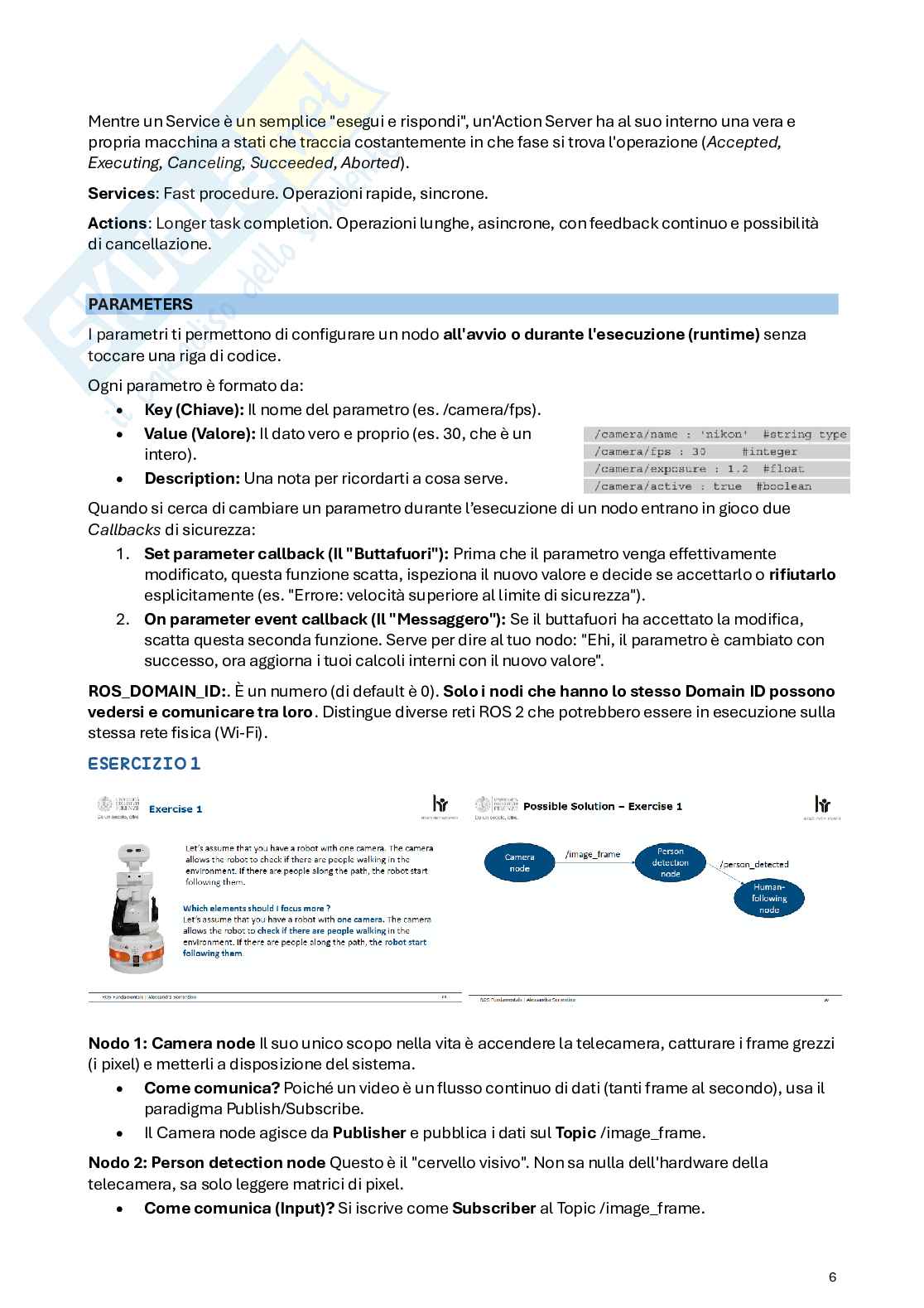

Mentre un Service è un semplice "esegui e rispondi", un'Action Server ha al suo interno una vera e

propria macchina a stati che traccia costantemente in che fase si trova l'operazione (Accepted,

Executing, Canceling, Succeeded, Aborted).

Services: Fast procedure. Operazioni rapide, sincrone.

Actions: Longer task completion. Operazioni lunghe, asincrone, con feedback continuo e possibilità

di cancellazione.

PARAMETERS

I parametri ti permettono di configurare un nodo all'avvio o durante l'esecuzione (runtime) senza

toccare una riga di codice.

Ogni parametro è formato da:

Key (Chiave): Il nome del parametro (es. /camera/fps).

• Value (Valore): Il dato vero e proprio (es. 30, che è un

• intero).

Description: Una nota per ricordarti a cosa serve.

•

Quando si cerca di cambiare un parametro durante l’esecuzione di un nodo entrano in gioco due

Callbacks di sicurezza:

1. Set parameter callback (Il "Buttafuori"): Prima che il parametro venga effettivamente

modificato, questa funzione scatta, ispeziona il nuovo valore e decide se accettarlo o rifiutarlo

esplicitamente (es. "Errore: velocità superiore al limite di sicurezza").

2. On parameter event callback (Il "Messaggero"): Se il buttafuori ha accettato la modifica,

scatta questa seconda funzione. Serve per dire al tuo nodo: "Ehi, il parametro è cambiato con

successo, ora aggiorna i tuoi calcoli interni con il nuovo valore".

ROS_DOMAIN_ID:. È un numero (di default è 0). Solo i nodi che hanno lo stesso Domain ID possono

vedersi e comunicare tra loro. Distingue diverse reti ROS 2 che potrebbero essere in esecuzione sulla

stessa rete fisica (Wi-Fi).

ESERCIZIO 1

Nodo 1: Camera node Il suo unico scopo nella vita è accendere la telecamera, catturare i frame grezzi

(i pixel) e metterli a disposizione del sistema.

Come comunica? Poiché un video è un flusso continuo di dati (tanti frame al secondo), usa il

• paradigma Publish/Subscribe.

Il Camera node agisce da Publisher e pubblica i dati sul Topic /image_frame.

•

Nodo 2: Person detection node Questo è il "cervello visivo". Non sa nulla dell'hardware della

telecamera, sa solo leggere matrici di pixel.

Come comunica (Input)? Si iscrive come Subscriber al Topic /image_frame.

• 6

Esegue un codice per trovare le coordinate (X,Y) della persona nell'immagine.

• Come comunica (Output)? Una volta trovata la persona, diventa a sua volta un Publisher.

• Pubblica le coordinate spaziali della persona su un nuovo Topic chiamato /person_detected.

Anche qui usiamo un Topic perché la posizione della persona cambia continuamente mentre

cammina.

Nodo 3: Human-following node Questo è il controllore dei motori. Non gli interessa come l'immagine

è stata analizzata. Vuole solo sapere "dove devo andare?".

Come comunica? Si iscrive come Subscriber al Topic /person_detected.

• Cosa fa dentro? Prende le coordinate, calcola la cinematica (quanta potenza dare alla ruota

• destra e alla ruota sinistra) e invia i comandi ai driver hardware per far muovere fisicamente il

robot PAL.

ESERCIZIO 2

• Il Camera node acquisisce le immagini e le pubblica in continuo sul Topic /image_frame.

• Il Line Processing node è abbonato a /image_frame. Elabora l'immagine per trovare il centro

della linea nera e calcola le velocità (lineare e angolare) necessarie per tenere il robot centrato.

Pubblica questi comandi di velocità su un Topic chiamato /cmd_vel (Command Velocity).

• Il Motion controller è il nodo che comanda fisicamente i motori. Si iscrive a /cmd_vel e

trasforma le velocità logiche in impulsi elettrici per le ruote.

• Il Lidar node legge continuamente i dati laser (distanze e angoli) e li pubblica sul Topic /scan.

• L'Obstacle detection node è abbonato a /scan. La sua unica funzione è controllare se c'è

qualcosa troppo vicino (es. a meno di 1 metro). Finché non c'è ni
