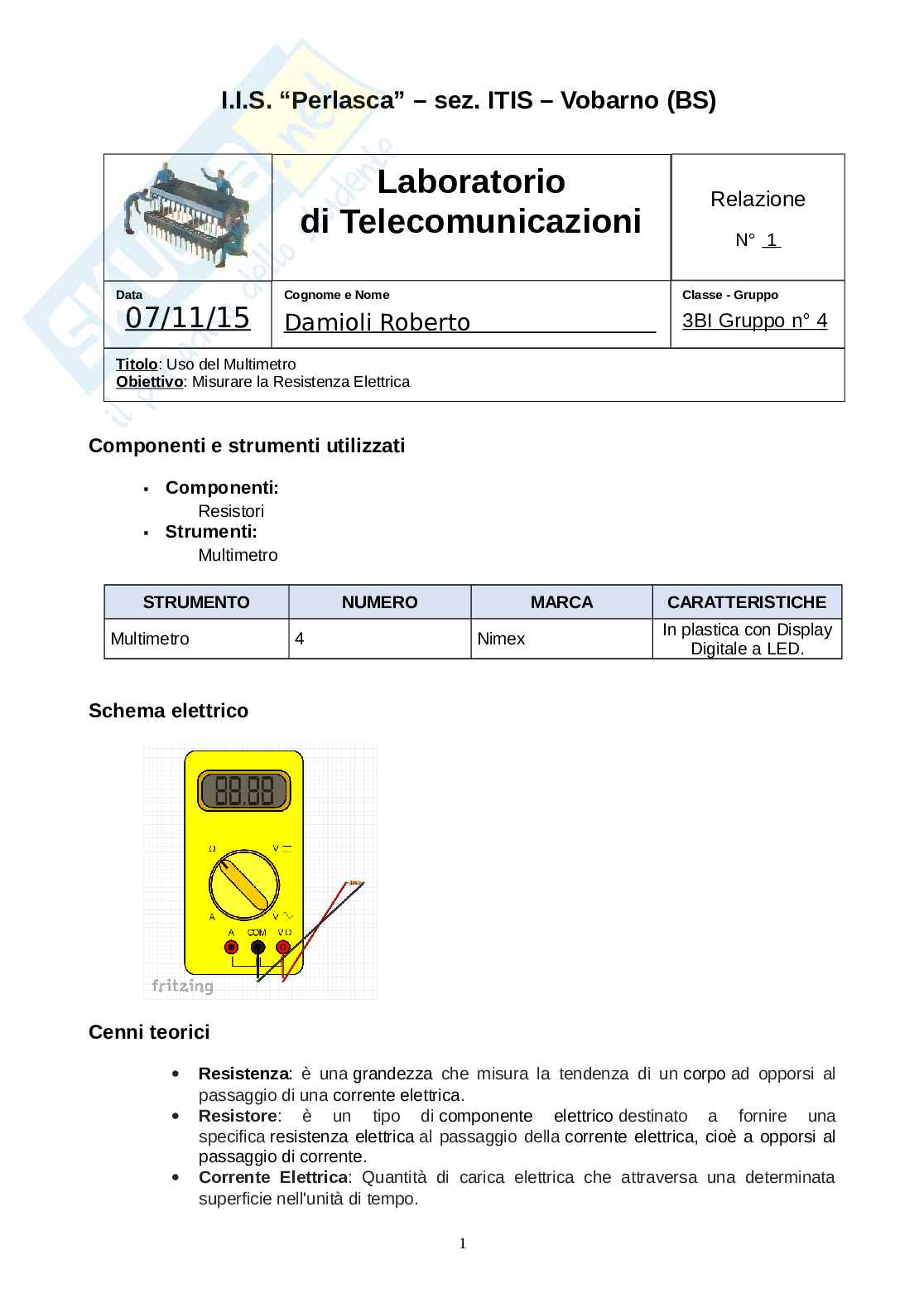

Uso del Multimetro Obiettivo scaricato 0 volte

Componenti e strumenti utilizzati

 Componenti:
Resistori
 Strumenti:
Multimetro

Strumento Numero Marca Caratteristiche
Multimetro 4 Nimex In plastica con Display Digitale a LED.


Schema elettrico

Cenni teorici

• Resistenza: è una grandezza che misura la tendenza di un corpo ad opporsi al passaggio di una corrente elettrica.
• Resistore: è un tipo di componente elettrico destinato a fornire una specifica resistenza elettrica al passaggio della corrente elettrica, cioè a opporsi al passaggio di corrente.
• Corrente Elettrica: Quantità di carica elettrica che attraversa una determinata superficie nell'unità di tempo.
• Tensione Elettrica: la differenza tra il potenziale elettrico di due punti dello spazio.

Le resistenza hanno un codice colore:
Colore Ultimo anello Penultimo anello Altri anelli

Tolleranza % Moltiplicatore Valore cifra
NERO ■ - 1 0
MARRONE ■ 1 10 1
ROSSO ■ 2 100 2
ARANCIO ■ - 1000 3
GIALLO ■ - 104 4
VERDE ■ 0,5 105 5
BLU ■ 0,25 106 6
VIOLA ■ 0,1 - 7
GRIGIO ■ - - 8
BIANCO - - 9
ORO ■ 5 10-1 -
ARGENTO ■ 10 10-2 -
ASSENTE 20 - -

• Multimetro: Un multimetro è in grado di calcolare il valore di grandezze elettriche. Il multimetro sfutta le leggi di Ohm.


1° Legge di Ohm
In continua la tensione (V) ai capi di un bipolo utilizzatore è data dal prodotto tra la resistenza (R), che presenta il bipolo e la corrente (I).


Formule Inverse: R = V / I V = R • I I = V / r


Conduzione della prova
Per misurare il valore della resistenza di ogni singolo resistore dobbiamo avvicinare i 2 puntali del multimetro ai 2 morsetti del resistore senza toccare il resistore, in tal caso il nostro corpo fungerebbe da resistore falsando così, il calcolo. Tramite la lettura dei colori della resistenza a cui è assegnato un valore abbiamo calcolato il valore teorico della resistenza. Infine confrontiamo i valori teorici con i valori sperimentali accurandoci che rispettino la tolleranza.

Risultati sperimentali

Formula per calcolare il Valore Minimo= Valore colore - (Valore colore*5)/100
Formula per il calcolare il Valore Massim= Valore colore +(Valore colore*5)/100


Conclusioni
Infine il lavoro svolto dal mio gruppo è stato svolto bene e i valori calcolati coincidono. Inoltre ho capito che anche se esistono resistenze con un moltiplicatore oro, essa non va considerata cioè la resistenza è da buttare. Ho preso anche dimestichezza con il multimetro capendo anche che si può attaccare la resistenza al puntale del multimetro con un dito ma solo da una parte.
