Presentazione Progetto illuminotecnico di locali adibiti ad ufficio

RILIEVO E PROGETTAZIONE

ILLUMINOTECNICA DI LOCALI

ADIBITI AD UFFICIO

C O R S O D I I L LU M I N O T E C N I C A

A. A . 2 0 1 7 / 1 8

D O C E N T E D O T T. I N G . S T E FA N I A L I UZ Z I

S T U D E N T I AC Q U AV I VA R O B E RTA | C A R E T TA LU N A

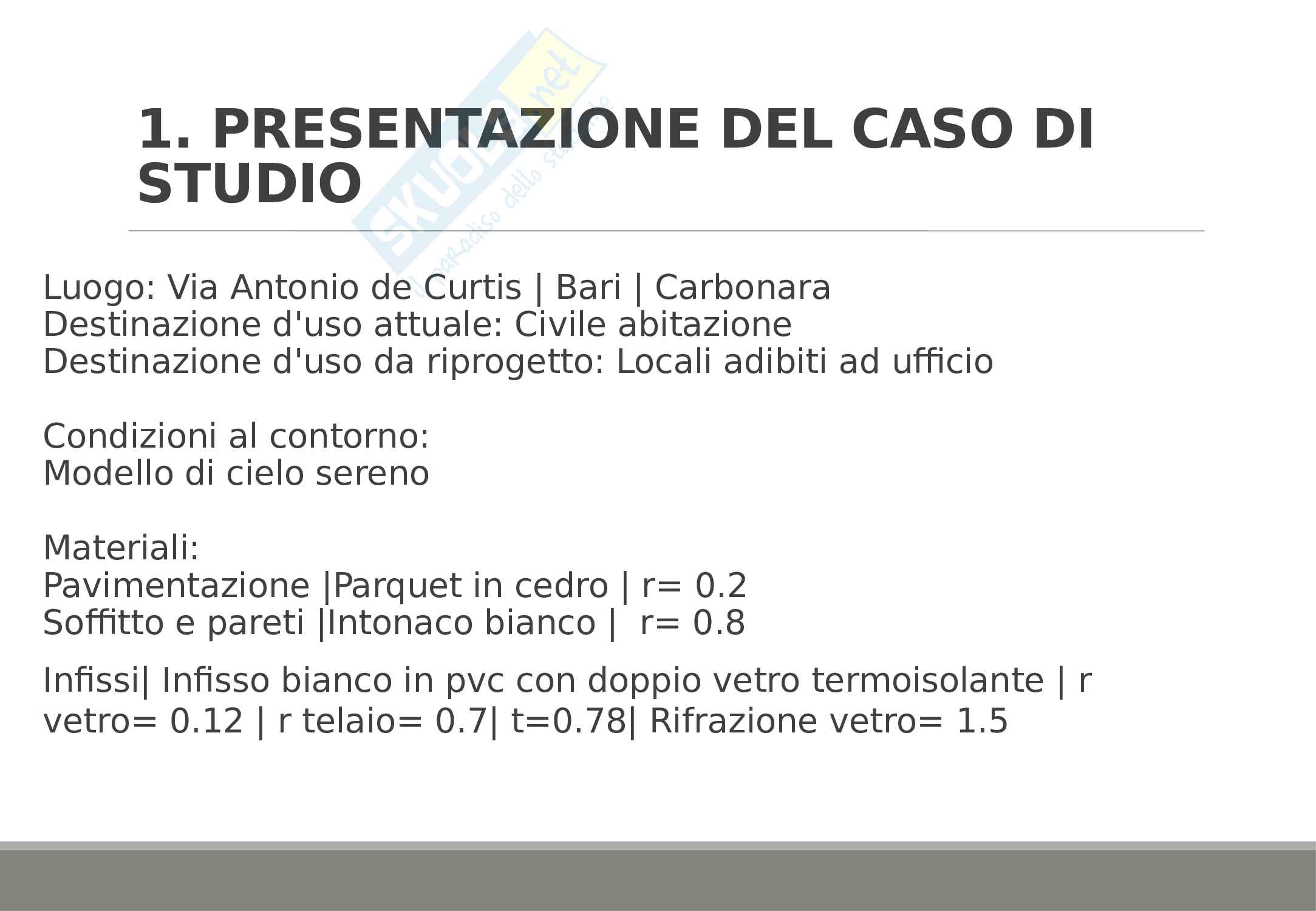

1. PRESENTAZIONE DEL CASO DI

STUDIO

Luogo: Via Antonio de Curtis | Bari | Carbonara

Destinazione d'uso attuale: Civile abitazione

Destinazione d'uso da riprogetto: Locali adibiti ad ufficio

Condizioni al contorno:

Modello di cielo sereno

Materiali:

Pavimentazione |Parquet in cedro | r= 0.2

Soffitto e pareti |Intonaco bianco | r= 0.8

Infissi| Infisso bianco in pvc con doppio vetro termoisolante | r

vetro= 0.12 | r telaio= 0.7| t=0.78| Rifrazione vetro= 1.5

2. STRATEGIE PROGETTUALI

I casi analizzati

Scena serale-notturna-->

• Assenza di luce naturale

Scena luce per fattori di luce

• diurna--> Valutazione

preliminare apporto diurno

Scena diurna con

• inserimento luce artificiale il

21 Giugno (solstizio d'estate)

alle ore 11.00 per gli

ambienti esposti ad Est e alle

ore 15.00 per gli ambienti

esposti ad Ovest

2. ANALISI PRELIMINARE E

CRITICITA'

Sala riunioni

Punti di forza:

Presenza di grandi aperture che permettono l'ingresso di luce

naturale

Criticità:

Valore di abbagliamento elevato

Differenze di luminanze molto accentuate tra l'area del

compito visivo e l'area di sfondo, distribuzione errata delle

luminanze

3. ANALISI PRELIMINARE E

CRITICITA'

Reception

Punti di forza:

Presenza di grandi

aperture

che permettono l'ingresso

di luce naturale

Criticità:

Valore di abbagliamento

elevato

Differenze di luminanze

molto

accentuate tra l'area del

compito visivo e l'area di

sfondo, distribuzione

errata delle luminanze.

Lampade insufficienti ed

inadeguate, assenza di

apparecchi fissi

4. RIPROGETTAZIONE

Reception- Scena serale-

notturna

4. RIPROGETTAZIONE

Reception- Scena diurna con inserimento illuminazione

artificiale

2. ANALISI PRELIMINARE E

CRITICITA'

Sala riunioni

Punti di forza:

Presenza di grandi aperture che permettono l'ingresso di luce

naturale

Criticità:

Valore di abbagliamento elevato

Differenze di luminanze molto accentuate tra l'area del

compito visivo e l'area di sfondo, distribuzione errata delle

luminanze

3. ANALISI PRELIMINARE E

CRITICITA'

Sala riunioni

Punti di forza:

Presenza di grandi

aperture

che permettono l'ingresso

di luce naturale il fattore

di luce diurna medio

risulta buono poichè >

1% .

Criticità:

Valore di abbagliamento

elevato

Distribuzione

errata delle luminanze.

Lampade insufficienti

4. RIPROGETTAZIONE

Sala riunioni- Scena serale-

notturna

4. RIPROGETTAZIONE

Sala riunioni- Scena diurna con inserimento illuminazione

artificiale
