Elaborato 3 - Fisica Tecnica ambientale

Elaborato 3 FTA

Alcuni dati vengono fuori dalla matricola, Inserire nella consegna la matricola in alto a dx e firmare la prova

Scrivere anche svolgimento e fare disegno del ciclo

Elaborato 3

Un motore termico scambia calore con due sorgenti, rispettivamente a 123°C e _xyzC. Sapendo che il rendimento di questa macchina è pari al 40% di quello di una macchina operante con cicli reversibili (ciclo di Carnot), che il calore scambiato con la sorgente fredda Q_c è pari a 10 kJ, determinare:

1. Il rendimento della macchina
2. Il lavoro prodotto dal ciclo

• x= secondo numero matricola -4 3
• y=quarto numero matricola 2
• z= ultimo numero matricola, se 0 mettere 3 6

1) CONVERTO LE TEMPERATURE T₁ = 326°C ⇒ 599 K T₂ = 123°C ⇒ 396 K

Se la macchina funzionasse secondo un ciclo ideale (macchina di Carnot) il rendimento della stessa potrebbe essere calcolato in funzione delle temperature delle due sorgenti: η_Carnot = (T₁-T₂) / T₁ = (599-396) / 599 = 0,339

Il rendimento della macchina reale: η = 0,4 * 0,339 = 0,136 Per il calcolo del lavoro, si applica la definizione del rendimento in funzione della quantità di energia scambiata

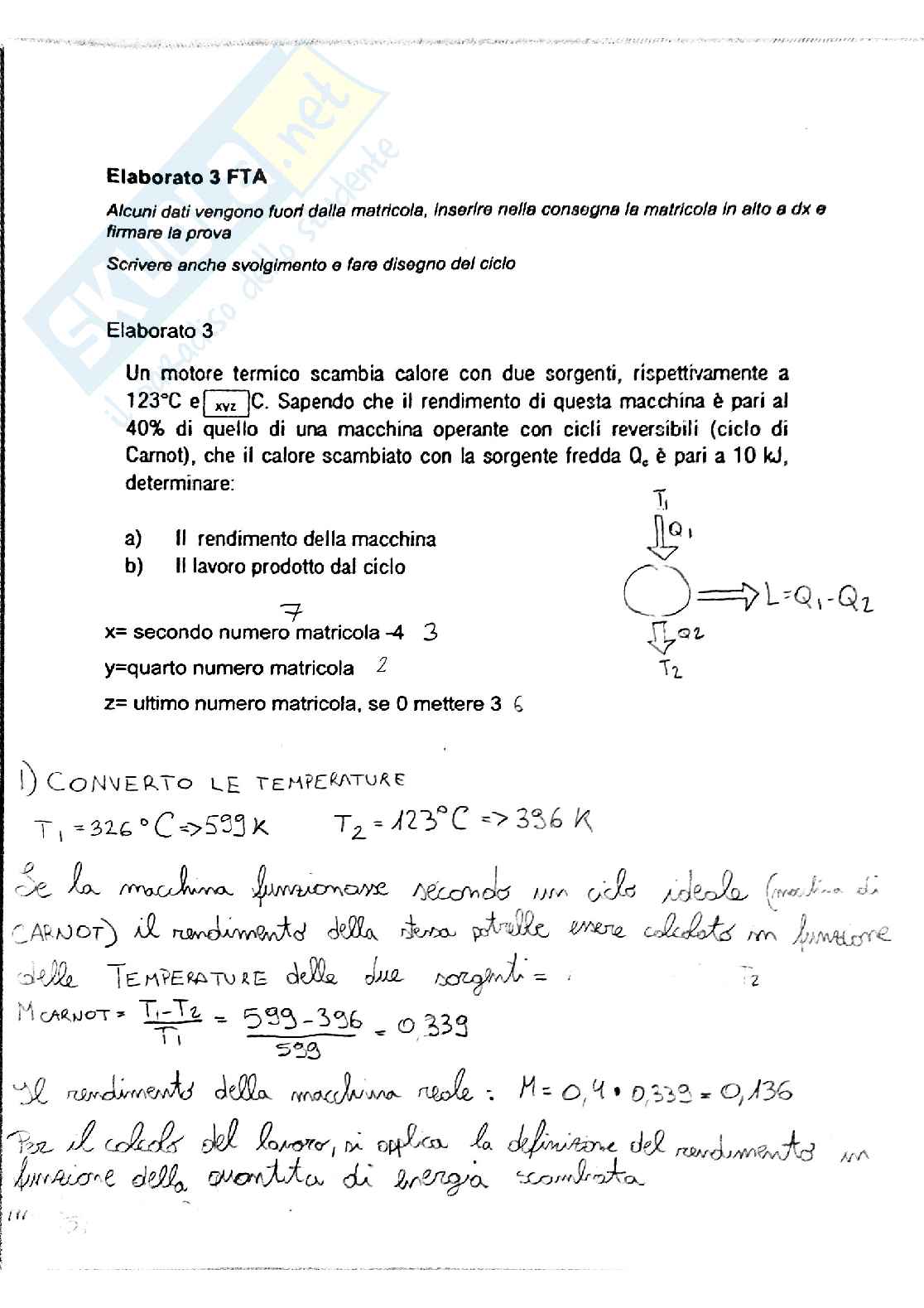

Elaborato 3 FTA

Alcuni dati vengono fuori dalla matricola, Inserire nella consegna la matricola in alto a dx e firmare la prova

Scrivere anche svolgimento e fare disegno del ciclo

Elaborato 3

Un motore termico scambia calore con due sorgenti, rispettivamente a 123°C e _xyz C. Sapendo che il rendimento di questa macchina è pari al 40% di quello di una macchina operante con cicli reversibili (ciclo di Carnot), che il calore scambiato con la sorgente fredda Q_c è pari a 10 kJ, determinare:

• a) Il rendimento della macchina
• b) Il lavoro prodotto dal ciclo

x= secondo numero matricola -4 ³

y=quarto numero matricola ²

z= ultimo numero matricola, se 0 mettere 3 ⁶

1) CONVERTO LE TEMPERATURE

T₁ = 326°C => 599 K

T₂ = 123°C => 396 K

Se la macchina funzionasse secondo un ciclo ideale (macchina di CARNOT) il rendimento della stessa potrebbe essere calcolato in funzione delle TEMPERATURE delle due sorgenti:

η_carnot = (T₁ - T₂) / T₁ = (599 - 396) / 599 = 0,339

Il rendimento della macchina reale: η= 0,4 * 0,339 = 0,136

Per il calcolo del lavoro, in base alla definizione del rendimento in funzione della quantità di energia scambiata
