Riassunto esame "Metodi di rappresentazione tecnica", prof. Paolo Bertola

Il disegno tecnico:

• rappresentazione di oggetti tecnici (da cui, cioè, si possono evincere informazioni)
• è un DOCUMENTO
• basato su convenzioni normalizzate

Deve essere:

• chiaro (cioè non ridondante)
• fedele e univoco
• completo
• integabile
• facile da interpretare
• trasferibile

La normazione viene fatta da enti NAZIONALI o INTERNAZIONALI:

• UNI (Italiano)
• CEN (Europa)
• ISO (Internazionale)

Per avere linguaggio unico è stato normato quasi tutto.

• BISOGNA VEDERE SE CIÒ A CUI STO LAVORANDO È STATO NORMATO O NO

Illustrazioni disegno:

di complessivi (ogg. formati da gruppi distinti)

• di gruppo (insieme di particolari con funzione autonoma)
• di sottogruppo (insieme di particolari senza funz. autonoma)
• di componente (ogg. non ulteriormente scomponibile)

Collocazione nel ciclo di fabbricazione:

• di concetto e avantprogetto (conceptual design, schizzo)
• costruttivo (riporta tutti i dettagli funzionali)
• di fabbricazione (informazioni per fabbricazione e montaggio)
• del pezzo costruito (caratteristiche pezzo finito)

Per rappresentare bene un progetto bisogna scegliere angolo, parete da cui guardarlo

PROIEZIONI: trasformazione punti da sistema di coordinate 3D a 2D

direttrici parallele

PROIEZIONI

• PROSPETTICHE
• PARALLELE
  • OBLIQUE
  • ORTOGONALI
  • ASSONOMETRIA
    • ISOMETRICA
    • DIMETRICA
    • TRIMETRICA
  • RAPP. ORTOGRAFICHE

- In rapp. ortografica c'è corrispondenza biunivoca tra punti oggetto da rappresentare e proiezione sul piano, ma servono più proiezioni

- In assonometria c'è un'unica rappresentazione ma misure distorte

METODI PROIEZIONI ORTOGONALI

• METODO EUROPEO
• METODO AMERICANO
• METODO DELLE FRECCE

simbolo: oggetto è tra osservatore e piano di proiezione

si legge prima 1 e poi 2

SOLO PER DISEGNO ALBERI

SI PUÒ DISEGNARE SOLO QUELLO CHE SI VEDE SUL PIANO DI SEZIONE

- devono essere rappresentati in vista ESTERNA (no comp.!!)

- ribattini, chiodi, viti e relative teste

- dadi e rosette

- alberi di trasmissione

- no campitura per sezione longitudinale:

• - nervature e passi sottili
• - chiavette e linguette

- no campitura per sezione per asse longitudinale o adesso!!!

• - spee rulli e rullini (cuscinetti di rotalmento)
• - maniglie (impugnature)

Al computer bisogna rispettare queste regole (non sempre il computer lo fa in automatico)

Introduzione al problema viste ausiliarie

in vista

lettura non è chiara

4/10/19

CAD

Esercitazione 2 - a): considerato solo la parte prismatica (non tagliata) è SIMMETRICA

SI PUÒ MODELARE SOLO UNA METÀ E POI DUPLICARLA

LINEE GIALLE VANNO RESE DI COSTRUZIONE

Con Cut-Through All si può tagliare tutta una parte

Per simmetrico

"Pattern": ripetizione feature, simmetria

Features

• su tasto sx:
• Ext. 1
• Ext. 2

Mirror

faccia rispetto a cui si specchia - Features selezionate

Vincolo verticale: i due punti devono avere stessa coordinata verticale

"Project geometry" + linee di costruzione + linea da proiettare

Proietta la linea desiderata sul piano di sketch

È MOLTO PIÙ CONVENIENTE METTERE VINCOLI GEOMETRICI PRIMA CHE QUOI

Quote Sovrapposte

--

Quotatura Combinata

Usare sia quote in parallelo che in serie, dipende la macchina che si sta usando.

Si tende a lavorare il pezzo riferendosi ad un unico sistema di riferimento.

Quotature in coordinate

• polari
• cartesiane

Parametrizzazione

Quote Funzionali

Necessarie alla funzione che devono svolgere (come quelle negli accoppiamenti).

Quote ausiliarie derivate si possono mettere tra parentesi.

Per disegnare oggetto bisogna conoscerne necessariamente la tecnologia "produttiva."

Vedere slide 15

Modo di quotare e definire tolleranze cambia.

Esercitazione

Si può fare campitura normale oppure (sfalsata).

Nelle sezioni non si rappresentano linee tratteggiate dietro campitura.

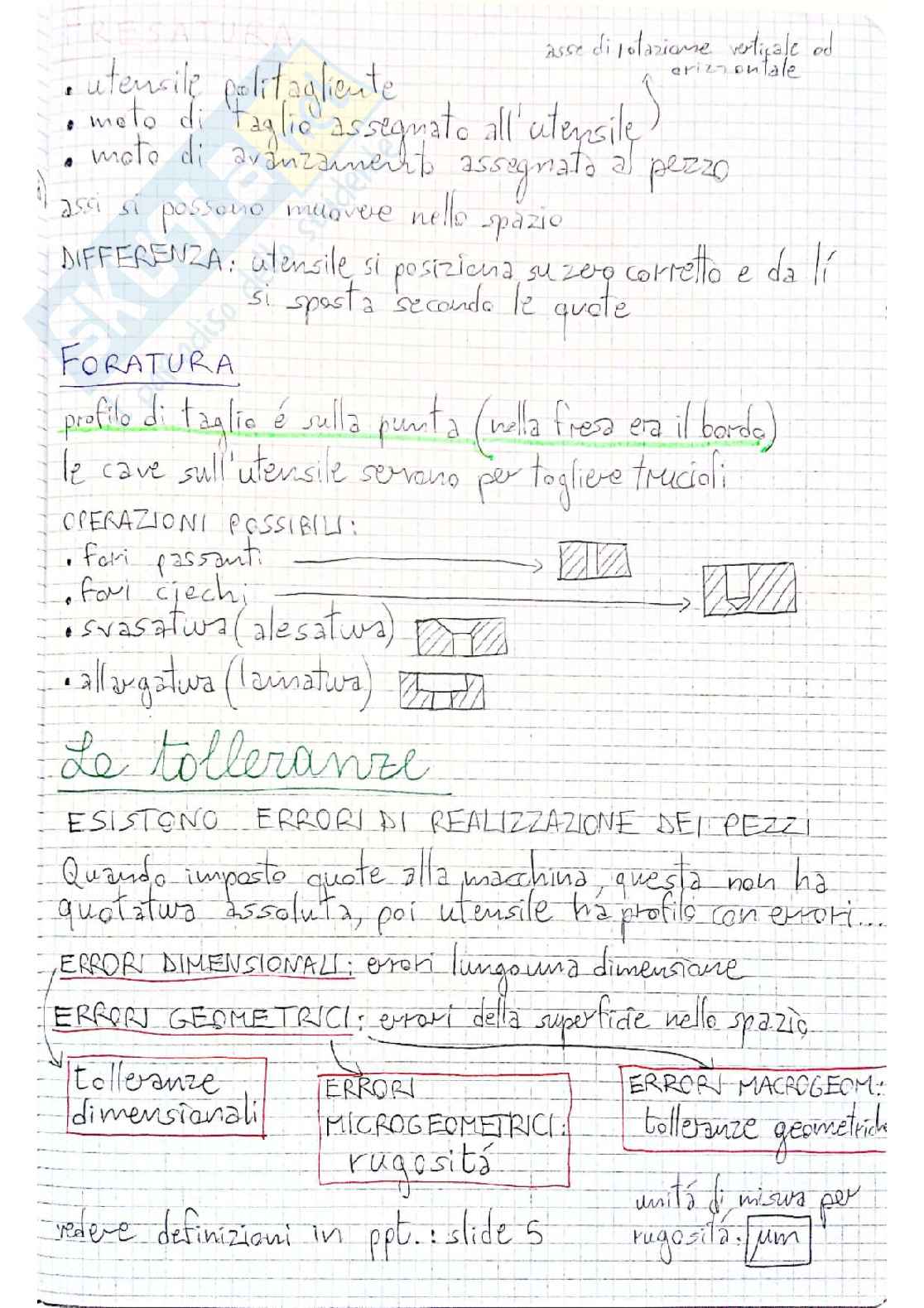

• utensile politagliente
• moto di taglio assegnato all'utensile
• moto di avanzamento assegnato al pezzo
• assi si possono muovere nello spazio

Differenza: utensile si posiziona su zero corretto e da lì si sposta secondo le quote

Foratura

profilo di taglio è sulla punta (nella fresa era il bordo)

le cave sull'utensile servono per togliere trucioli

Operazioni possibili:

• fori passanti
• fori ciechi
• svasatura (alesatura)
• allargatura (lamatura)

Le tolleranze

Esistono errori di realizzazione dei pezzi

Quando imposto quote alla macchina questa non ha quotatura assoluta, poi utensile ha profilo con errori...

Errori dimensionali: errori lunghezza dimensionare

Errori geometrici: errori della superficie nello spazio

vedere definizioni in ppt: slide 5

Tolleranze geometriche

• di forma
• di orientamento
• di posizione
• di oscillazione

simbolo tolleranza - valore numerico - elemento di riferimento

ESERCIZI

1. 32 H7/f6: sistema foro base
   • IT6 = 16μm
   • IT7 = 25μm
   • accoppiamento con gioco
   • D = 32,000 - 32,025
   • d = 31,959 - 31,975
2. 26 R7/h6: sistema albero base
   • IT6 = 13μm
   • IT7 = 21μm
   • accoppiamento con interferenza

se tenuta è sul filetto:

• vite conica
• madrevite conica o cilindrica

Rp_1/2 Rc_1/2 R_1/2 vedere su slide

profilo d’imbocco con profilo complanare filettato

smusso finale

fine del tratto utile di filettatura (dato da tool per creare filettatura)

dall'alto dal basso

linea sottile a poco più di 3/4

QUOTARE SEMPRE IL DIAMETRO NOMINALE E LUNGHEZZA FILETTATURA COMPLETA

• anche lunghezza minima foro cieco e smusso d’imbocco
• anche gole delle viti sono normate

angolo di una punta di trapano è sempre maggiore di 120°

vite + dado = bullone — anche il bullone è normato

ci dev’essere sempre dell’area libera tra vite e piastra in cui è imboccata (1,5, 3 mm)

• "Collineari" per rendere collineari due linee → è un vincolo

• FORI CON STESSO CENTRO DEL RACCORDO: si fa cadere mouse sulla asse del raccordo e si seleziona il centro che appare → coincidenza

• "Rib" = nervatura → si seleziona il piano di sketch (devo farne una alla volta)

poi si taglia il pezzo in eccesso quando è formata la nervatura

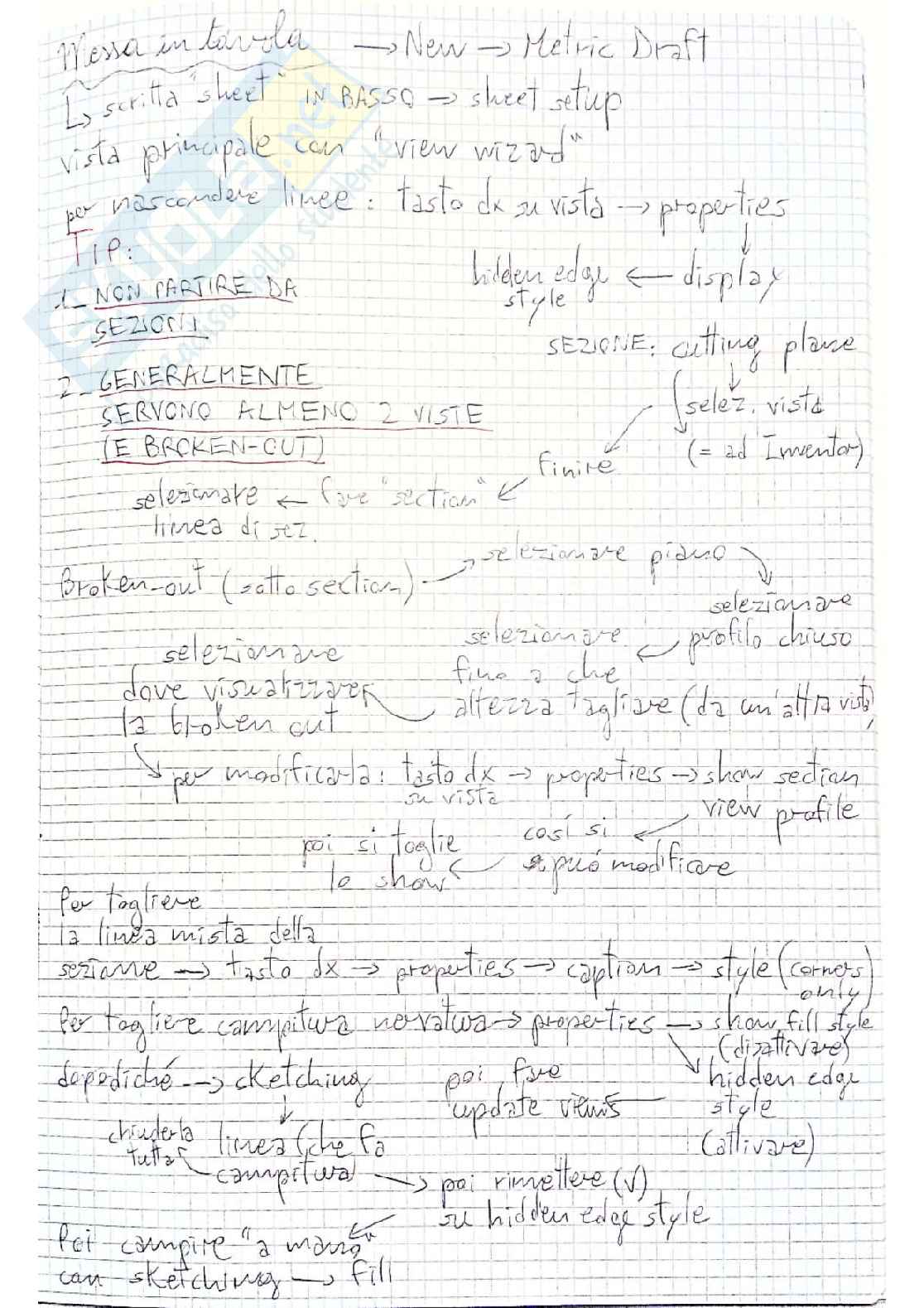

Messa in tavola: l'esercizio chiede: vista frontale, il minimo di altre viste

• "BROKEN-OUT" = sezioni parziali → profondità di taglio significa fino a questo disegno
• Tasto dx su vista → tanget edge (remove); SE CI SONO RACCORDI = FILLET
• Quote: quotare solo ciò che è richiesto (es.: fori - quota solo l'asse e scrivi x4)

PROBLEMI SU NERVATURE: se ho un cilindro o qualsiasi altra feature con superficie sferica e nervatura che arriva accanto avrò che mi manca un pezzettino

SOLUZIONI:

1. (MIGLIORE) Alzo il cilindro di poco, traccio la nervatura in modo che incrotri il cilindro, poi taglio il pezzo di cilindro avanzato
2. Traccio le linee sulla superficie e creo la nervatura (alla fine viene una specie di trapezio)
