Corso di Strutture in Zona Sismica
Elaborato
Analisi della risposta dinamica di un sistema a più gradi di libertà
Con riferimento al sistema strutturale riportato in figura 1.
Figura 1. Telaio alla Grinter a più gradi di libertà.
Docenti: proff. Francesco Fabbrocino e Giancarlo Ramaglia
Corso di Strutture in Zona Sismica
Si richiede:
- L’analisi modale della struttura (forme modali e pulsazioni proprie);
- Utilizzando lo spettro di normativa del proprio comune di residenza allo Stato Limite di Danno (SLD), si valuti la distribuzione delle forze orizzontali equivalenti considerando, sia il periodo fondamentale della struttura derivante dall’analisi modale (punto precedente), che il periodo calcolato con la formulazione semplificata di normativa (NTC08);
- Si effettui il confronto in termini di spostamenti di piano relativi ed assoluti calcolati per i due casi precedenti (periodo proprio derivante dall’analisi modale e periodo calcolato con la formulazione semplificata di normativa).
L’elaborato deve essere caricato tramite piattaforma almeno 22 giorni prima della data di esame (non inviare gli elaborati sulla mail del docente). La relazione deve essere redatta a penna e successivamente scannerizzata. Deve riportare in maniera chiara e non ridondante il procedimento utilizzato ed i risultati numerici ottenuti.
A partire dal numero di lettere nome (n) e cognome (c) dello studente si valuti:
Modulo di Young del materiale mediante la relazione:
E = [MPa] = 12000 + (n – c)2 . 1000
Altezza H1:
H1 [cm] = 500 – (c – n) . 10
Altezza H2:
H2 [cm] = 500 – (c – n) . 10 – ass(2 . n – c) . 10
Docenti: proff. Francesco Fabbrocino e Giancarlo Ramaglia
I QUESITO
MATRICE DELLE MASSE
[ m1 0 0] [0 m2 0] [0 0 m3]
=
[ 1480 0 0] [0 1855 0] [0 0 1035]
MATRICE DELLE RIGIDEZZE
[ K1+K2 -K2 0] [-K2 K2+K3 -K3] [0 -K3 K3]
=
[K]
INERZIA FLESSIONALE
I = bh3⁄12 = 0.7 m (1.4 m)3⁄12 → I = 0.16007 m4 I = 160.07 × 10-3 m4
2A FORMA MODALE
18'224,09 - 652,64 - 15'624,56-8'195,14 15'325,24 - 652,44-11'565,76 0 -6'130,08M'565,76 - 652,44 0
17'571,65 -15'624,56 0-8'195,14 14'672,80 -6'130,08-11'565,76 10'343,32
[ 17'571,65 Ψ'1 - 15'624,56 Ψ'2 = 0-8'195,14 Ψ'1 + 14'672,80 Ψ'2 - 6'130,08 Ψ'3 = 0-11'565,76 Ψ'2 + 10'343,32 Ψ'3 = 0 ]
PONIAMO Ψ'1 = 1
DALLA 1A EQ 17'571,65 -15'624,56 Ψ'2 = 0 → Ψ'2 = 1,12
DALLA 3o EQ -11'565,76 (1,12) + 10'343,32 Ψ'3 = 0 → Ψ'3 = 1,19
λ=0,35 se:
- Costruzione con più di 2 piani
- E se T₁ < 2Tc → 0,501 < 2(0,25) → 0,501 < 0,500 NO
Allora λ=1
Fd= 0,1818 x 4063,3 kN x 1 → Fd= 7354,046 kN
Calcolo delle forze sismiche Fi all'atro piano secondo NTC08:
Fi = Fd zᵢ.Wᵢ/Σjzⱼwⱼ
Σjzⱼwⱼ= (z₁.W₁) + (z₁+z₂)W₂ + (z₁+z₂+z₃)W₃= 6 . 41284,5 + (6+3,3). 18178,55 + (6+3,3+3,3) . 10153,35= 373.381,725 kN . m
F₁= 7 . 351,046 kN . 6m . 41284,5 kN/373.381,725 kN . m → F₁= 1330,50 kN
F₂= 7 . 351,046 kN . (6+3,3)m . 18178,55 kN/373.381,725 kN . m → F₂= 3505,87 kN
F₃= 7 . 351,046 kN . (6+3,3+3,3)m . 10153,35 kN/373.381,725 kN . m → F₃= 2546,65 kN

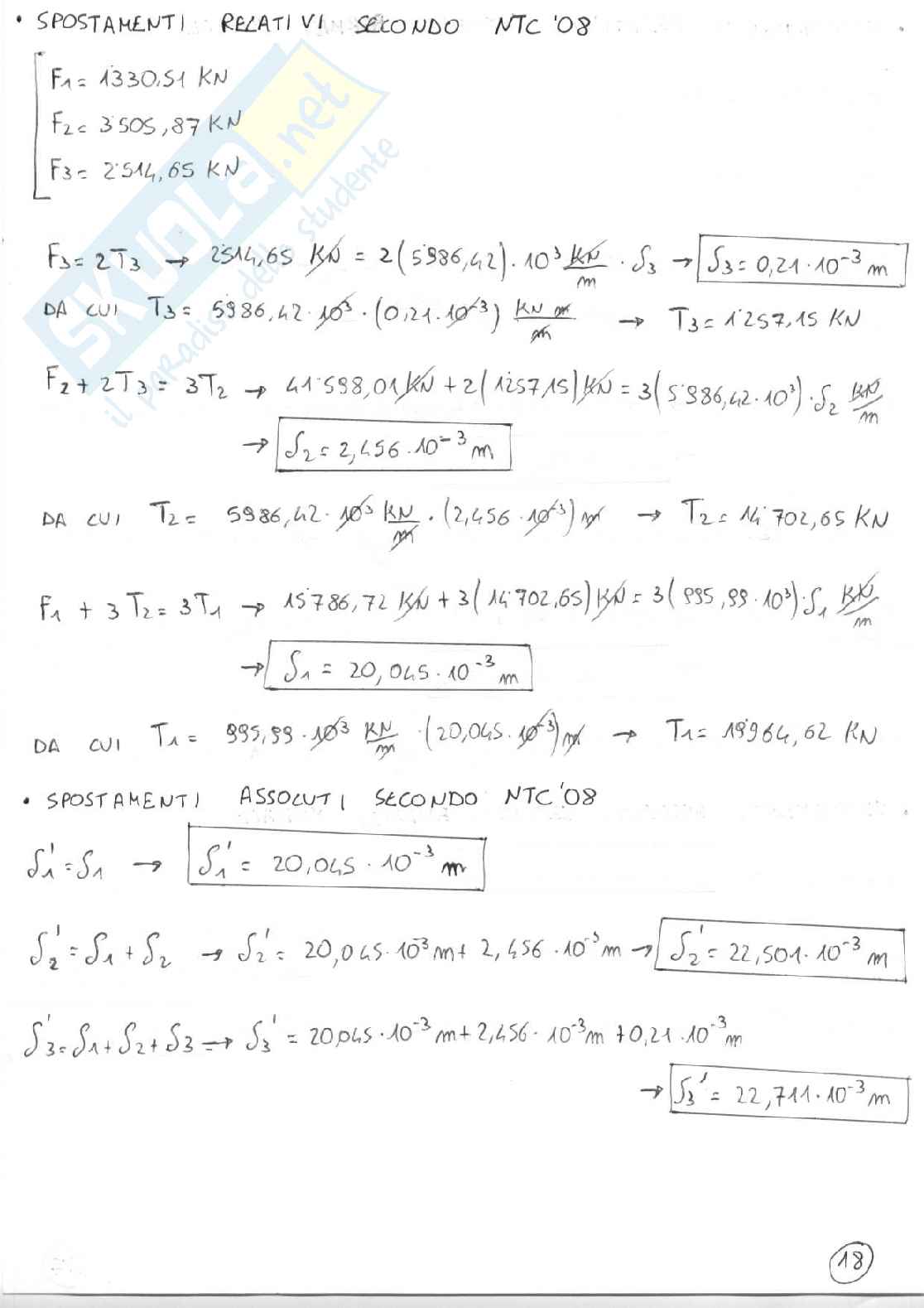

• SPOSTAMENTI RELATIVI SECONDO NTC '08
F1 = 1330,51 kNF2 = 3505,87 kNF3 = 2541,65 kN
F3 = 2T3 → 2541,65 kN = 2 (5386,42)·103 kN/m → S3 → S3 = 0,21·10-3 m
DA CUI T3 = 2541,65 kN/(0,21·10-3) kN/m → T3 = 1257,15 kN
F2 + 2T3 = 3T2 → 41·588,01 kN + 2 (1257,15) kN = 3 (5'386,42·103) S2 kN/m
S2 = 2,456·10-3 m
DA CUI T2 = 5386,42·103 kN/m (2,456·10-3) m → T2 = 14'702,65 kN
F1 + 3T2 = 3T1 → 15786,72 kN + 3 (14'702,65) kN = 3 (855,88·103) S1 kN/m
S1 = 20,045·10-3 m
DA CUI T1 = 855,88·103 kN/m (20,045·10-3) m → T1 = 18964,62 kN
• SPOSTAMENTI ASSOLUTI SECONDO NTC '08
S'1 = S1 → S'1 = 20,045·10-3 m
S'2 = S1 + S2 → S'2 = 20,045·10-3 m + 2,456·10-3 m → S'2 = 22,501·10-3 m
S'3 = S1 + S2 + S3 → S'3 = 20,045·10-3 m + 2,456·10-3 m + 0,21·10-3 m → S'3 = 22,711·10-3 m
