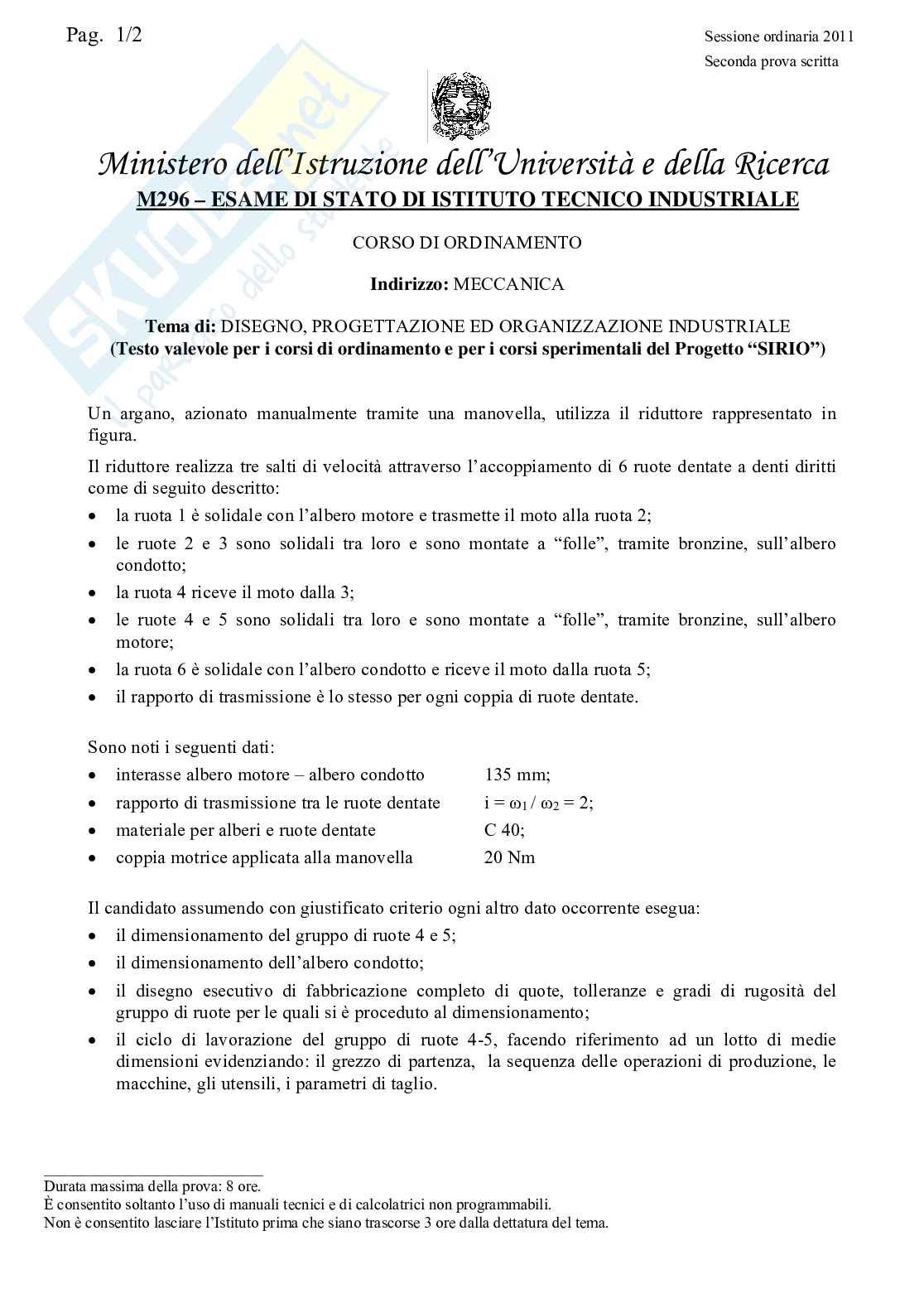

Disegno, progettazione ed organizzazione - Traccia

Pag. 1/2 Sessione ordinaria 2011

Seconda prova scritta

Ministero dell’Istruzione dell’Università e della Ricerca

M296 – ESAME DI STATO DI ISTITUTO TECNICO INDUSTRIALE

CORSO DI ORDINAMENTO

MECCANICA

Indirizzo:

DISEGNO, PROGETTAZIONE ED ORGANIZZAZIONE INDUSTRIALE

Tema di:

(Testo valevole per i corsi di ordinamento e per i corsi sperimentali del Progetto “SIRIO”)

Un argano, azionato manualmente tramite una manovella, utilizza il riduttore rappresentato in

figura.

Il riduttore realizza tre salti di velocità attraverso l’accoppiamento di 6 ruote dentate a denti diritti

come di seguito descritto:

• la ruota 1 è solidale con l’albero motore e trasmette il moto alla ruota 2;

• le ruote 2 e 3 sono solidali tra loro e sono montate a “folle”, tramite bronzine, sull’albero

condotto;

• la ruota 4 riceve il moto dalla 3;

• le ruote 4 e 5 sono solidali tra loro e sono montate a “folle”, tramite bronzine, sull’albero

motore;

• la ruota 6 è solidale con l’albero condotto e riceve il moto dalla ruota 5;

• il rapporto di trasmissione è lo stesso per ogni coppia di ruote dentate.

Sono noti i seguenti dati:

• interasse albero motore – albero condotto 135 mm;

• / ω = 2;

rapporto di trasmissione tra le ruote dentate i = ω 1 2

• materiale per alberi e ruote dentate C 40;

• coppia motrice applicata alla manovella 20 Nm

Il candidato assumendo con giustificato criterio ogni altro dato occorrente esegua:

• il dimensionamento del gruppo di ruote 4 e 5;

• il dimensionamento dell’albero condotto;

• il disegno esecutivo di fabbricazione completo di quote, tolleranze e gradi di rugosità del

gruppo di ruote per le quali si è proceduto al dimensionamento;

• il ciclo di lavorazione del gruppo di ruote 4-5, facendo riferimento ad un lotto di medie

dimensioni evidenziando: il grezzo di partenza, la sequenza delle operazioni di produzione, le

macchine, gli utensili, i parametri di taglio.

____________________________

Durata massima della prova: 8 ore.

È consentito soltanto l’uso di manuali tecnici e di calcolatrici non programmabili.

Non è consentito lasciare l’Istituto prima che siano trascorse 3 ore dalla dettatura del tema.
