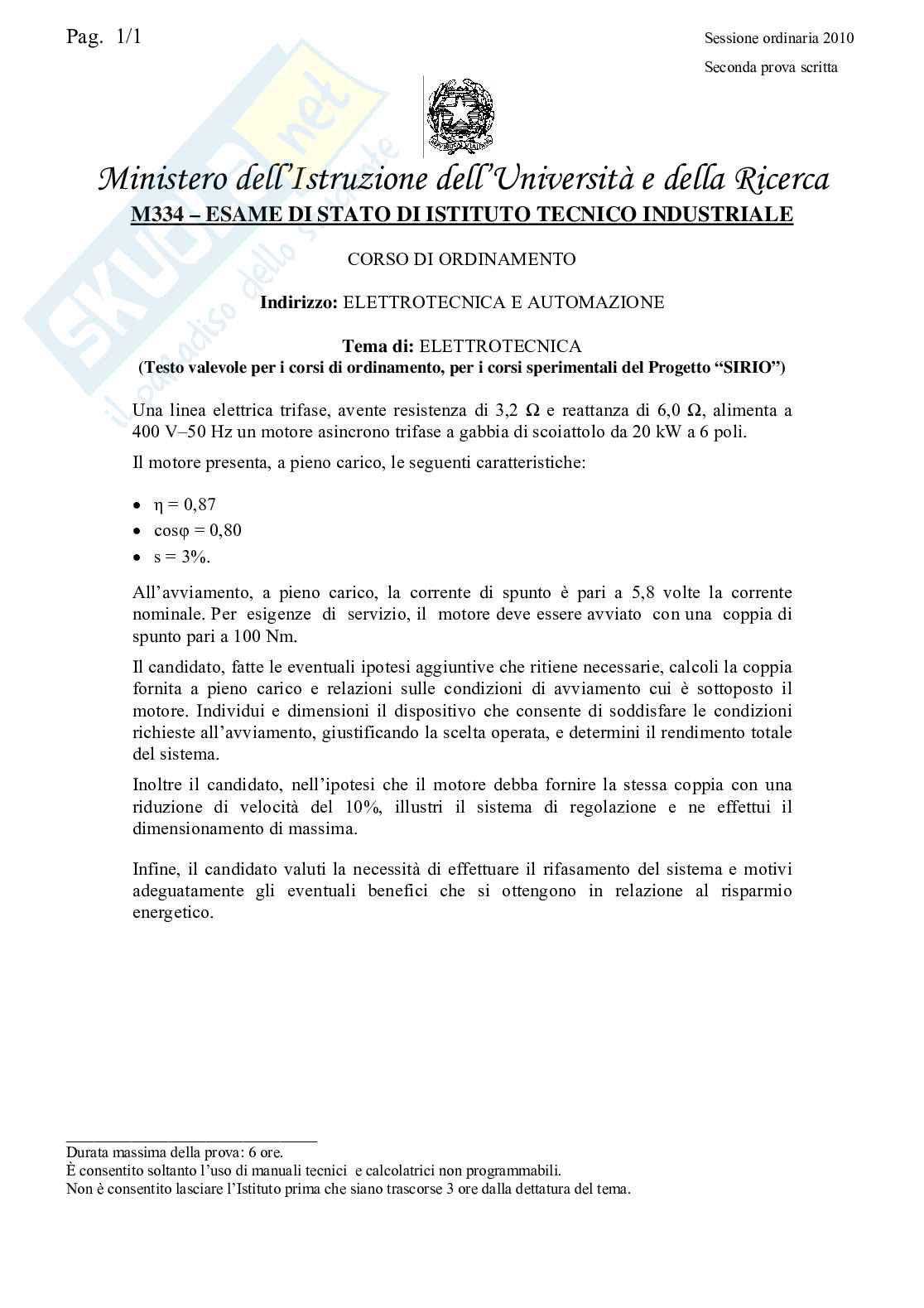

Elettrotecnica - Traccia

Pag. 1/1 Sessione ordinaria 2010

Seconda prova scritta

Ministero dell’Istruzione dell’Università e della Ricerca

M334 – Esame di stato di istituto tecnico industriale

Corso di ordinamento

Elettrotecnica e automazione

Indirizzo: Elettrotecnica

Tema di:

(Testo valevole per i corsi di ordinamento, per i corsi sperimentali del Progetto “SIRIO”)

Una linea elettrica trifase, avente resistenza di 3,2 Ω e reattanza di 6,0 Ω, alimenta a

400 V–50 Hz un motore asincrono trifase a gabbia di scoiattolo da 20 kW a 6 poli.

Il motore presenta, a pieno carico, le seguenti caratteristiche:

• η = 0,87
• cosφ = 0,80
• s = 3%.

All’avviamento, a pieno carico, la corrente di spunto è pari a 5,8 volte la corrente

nominale. Per esigenze di servizio, il motore deve essere avviato con una coppia di

spunto pari a 100 Nm.

Il candidato, fatte le eventuali ipotesi aggiuntive che ritiene necessarie, calcoli la coppia

fornita a pieno carico e relazioni sulle condizioni di avviamento cui è sottoposto il

motore. Individui e dimensioni il dispositivo che consente di soddisfare le condizioni

richieste all’avviamento, giustificando la scelta operata, e determini il rendimento totale

del sistema.

Inoltre il candidato, nell’ipotesi che il motore debba fornire la stessa coppia con una

riduzione di velocità del 10%, illustri il sistema di regolazione e ne effettui il

dimensionamento di massima.

Infine, il candidato valuti la necessità di effettuare il rifasamento del sistema e motivi

adeguatamente gli eventuali benefici che si ottengono in relazione al risparmio

energetico.

___________________________

Durata massima della prova: 6 ore.

È consentito soltanto l’uso di manuali tecnici e calcolatrici non programmabili.

Non è consentito lasciare l’Istituto prima che siano trascorse 3 ore dalla dettatura del tema.
