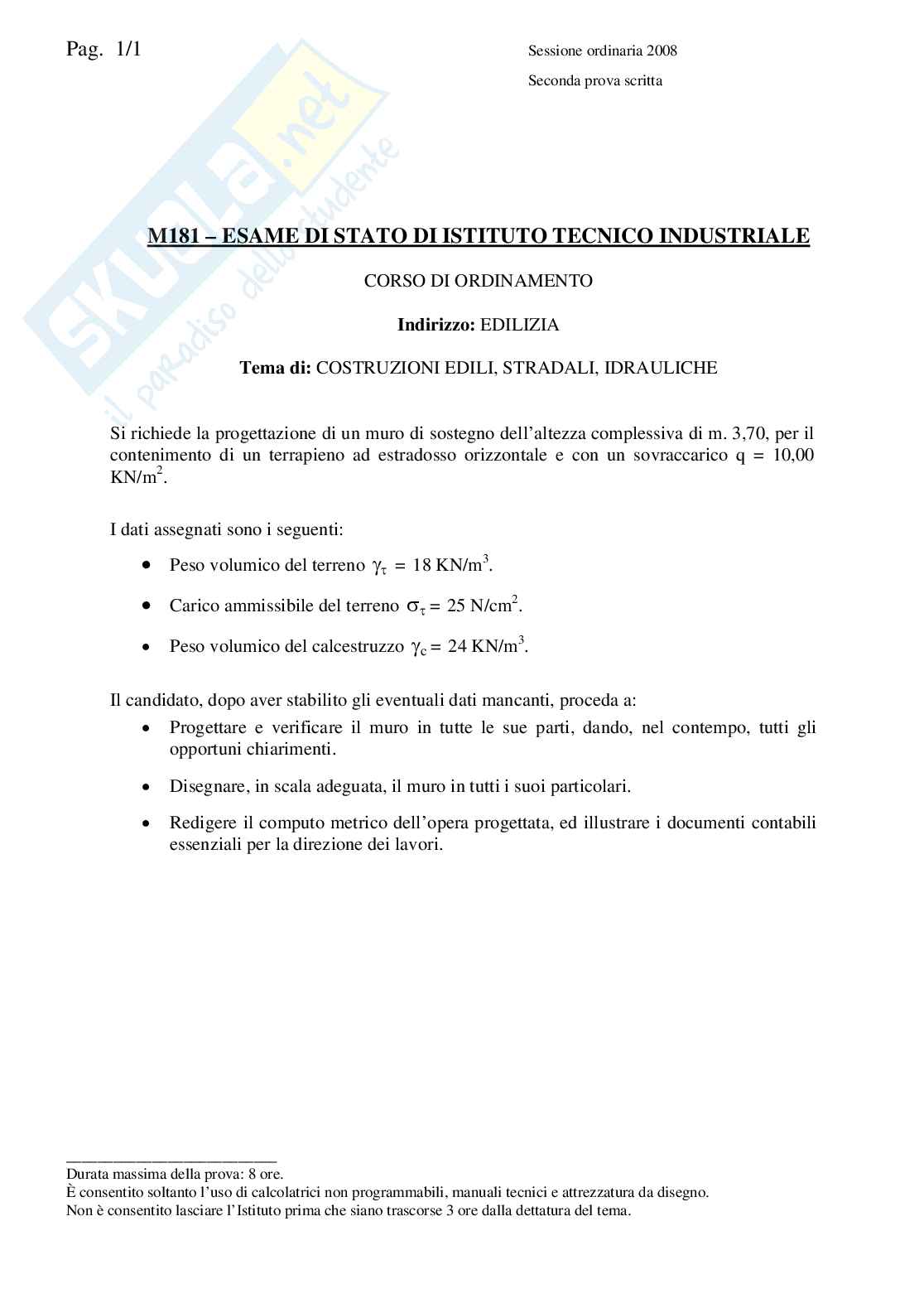

Costruzioni edili, stradali, idrauliche

Pag. 1/1 Sessione ordinaria 2008

Seconda prova scritta

M181 – Esame di stato di istituto tecnico industriale

Corso di ordinamento

Indirizzo: Edilizia

Tema di: Costruzioni edili, stradali, idrauliche

Si richiede la progettazione di un muro di sostegno dell’altezza complessiva di m. 3,70, per il contenimento di un terrapieno ad estradosso orizzontale e con un sovraccarico q = 10,00 KN/m².

I dati assegnati sono i seguenti:

• γ: Peso volumico del terreno = 18 KN/m³.
• σ_t: Carico ammissibile del terreno = 25 N/cm².
• γ_c: Peso volumico del calcestruzzo = 24 KN/m³.

Il candidato, dopo aver stabilito gli eventuali dati mancanti, proceda a:

• Progettare e verificare il muro in tutte le sue parti, dando, nel contempo, tutti gli opportuni chiarimenti.
• Disegnare, in scala adeguata, il muro in tutti i suoi particolari.
• Redigere il computo metrico dell’opera progettata, ed illustrare i documenti contabili essenziali per la direzione dei lavori.

___________________________

Durata massima della prova: 8 ore.

È consentito soltanto l’uso di calcolatrici non programmabili, manuali tecnici e attrezzatura da disegno.

Non è consentito lasciare l’Istituto prima che siano trascorse 3 ore dalla dettatura del tema.
