Elettronica, telecomunicazioni e applicazioni (12320)

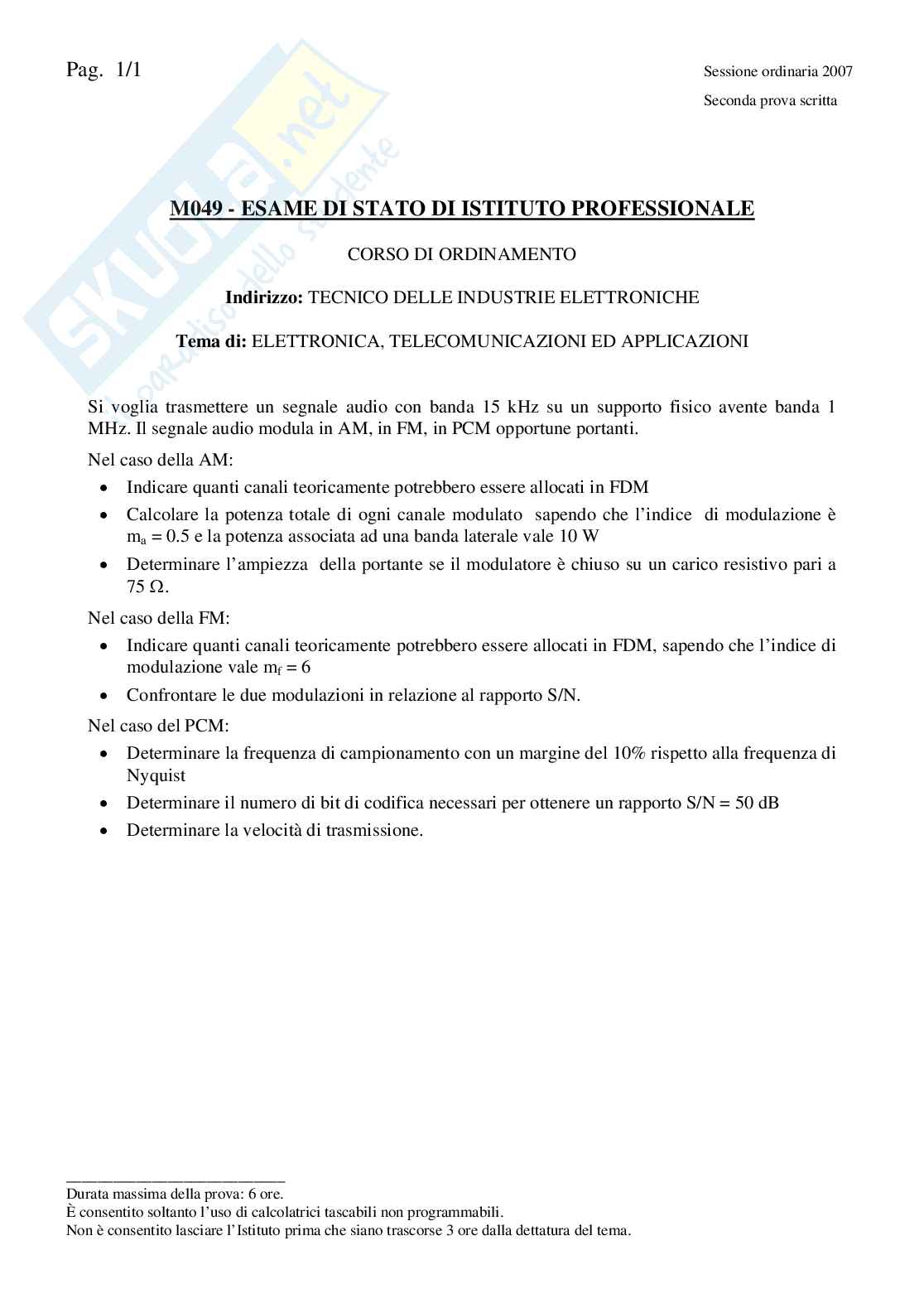

Pag. 1/1 Sessione ordinaria 2007

Seconda prova scritta

M049 - Esame di stato di istituto professionale

Corso di ordinamento

Indirizzo: tecnico delle industrie elettroniche

Tema di: elettronica, telecomunicazioni ed applicazioni

Si voglia trasmettere un segnale audio con banda 15 kHz su un supporto fisico avente banda 1 MHz. Il segnale audio modula in AM, in FM, in PCM opportune portanti.

Nel caso della AM

• Indicare quanti canali teoricamente potrebbero essere allocati in FDM
• Calcolare la potenza totale di ogni canale modulato sapendo che l’indice di modulazione è m = 0.5 e la potenza associata ad una banda laterale vale 10 W

a

• Determinare l’ampiezza della portante se il modulatore è chiuso su un carico resistivo pari a

Ω.

75

Nel caso della FM

• Indicare quanti canali teoricamente potrebbero essere allocati in FDM, sapendo che l’indice di modulazione vale m = 6

f

• Confrontare le due modulazioni in relazione al rapporto S/N.

Nel caso del PCM

• Determinare la frequenza di campionamento con un margine del 10% rispetto alla frequenza di Nyquist
• Determinare il numero di bit di codifica necessari per ottenere un rapporto S/N = 50 dB
• Determinare la velocità di trasmissione.

____________________________

Durata massima della prova: 6 ore.

È consentito soltanto l’uso di calcolatrici tascabili non programmabili.

Non è consentito lasciare l’Istituto prima che siano trascorse 3 ore dalla dettatura del tema.
