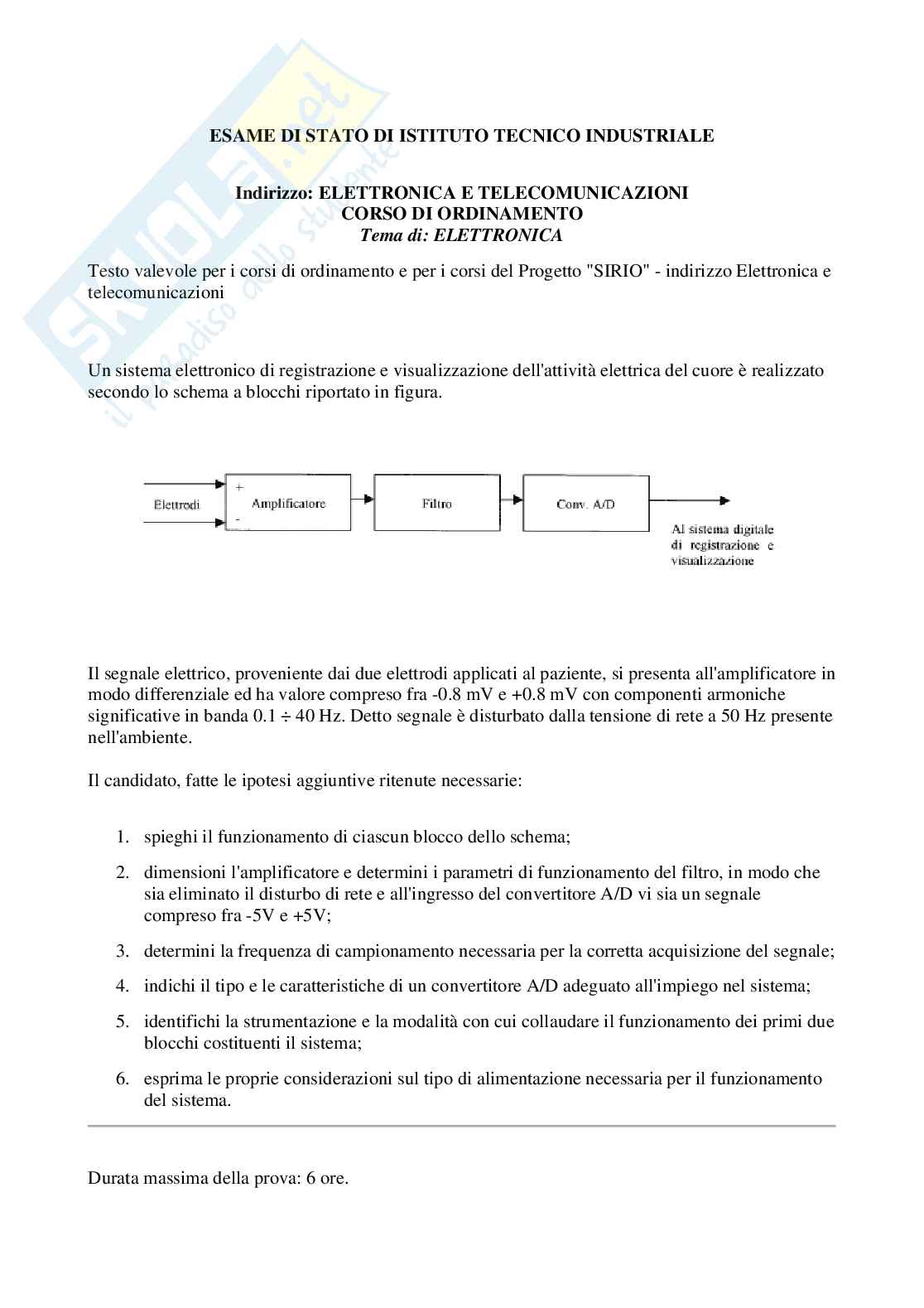

ESAME DI STATO DI ISTITUTO TECNICO INDUSTRIALE

Indirizzo: ELETTRONICA E TELECOMUNICAZIONI

CORSO DI ORDINAMENTO

Tema di: ELETTRONICA

Testo valevole per i corsi di ordinamento e per i corsi del Progetto "SIRIO" - indirizzo Elettronica e

telecomunicazioni

Un sistema elettronico di registrazione e visualizzazione dell'attività elettrica del cuore è realizzato

secondo lo schema a blocchi riportato in figura.

Il segnale elettrico, proveniente dai due elettrodi applicati al paziente, si presenta all'amplificatore in

modo differenziale ed ha valore compreso fra -0.8 mV e +0.8 mV con componenti armoniche

significative in banda 0.1 ÷ 40 Hz. Detto segnale è disturbato dalla tensione di rete a 50 Hz presente

nell'ambiente.

Il candidato, fatte le ipotesi aggiuntive ritenute necessarie:

1. spieghi il funzionamento di ciascun blocco dello schema;

2. dimensioni l'amplificatore e determini i parametri di funzionamento del filtro, in modo che

sia eliminato il disturbo di rete e all'ingresso del convertitore A/D vi sia un segnale

compreso fra -5V e +5V;

3. determini la frequenza di campionamento necessaria per la corretta acquisizione del segnale;

4. indichi il tipo e le caratteristiche di un convertitore A/D adeguato all'impiego nel sistema;

5. identifichi la strumentazione e la modalità con cui collaudare il funzionamento dei primi due

blocchi costituenti il sistema;

6. esprima le proprie considerazioni sul tipo di alimentazione necessaria per il funzionamento

del sistema.

Durata massima della prova: 6 ore.
