Elaborato 1 Disegno

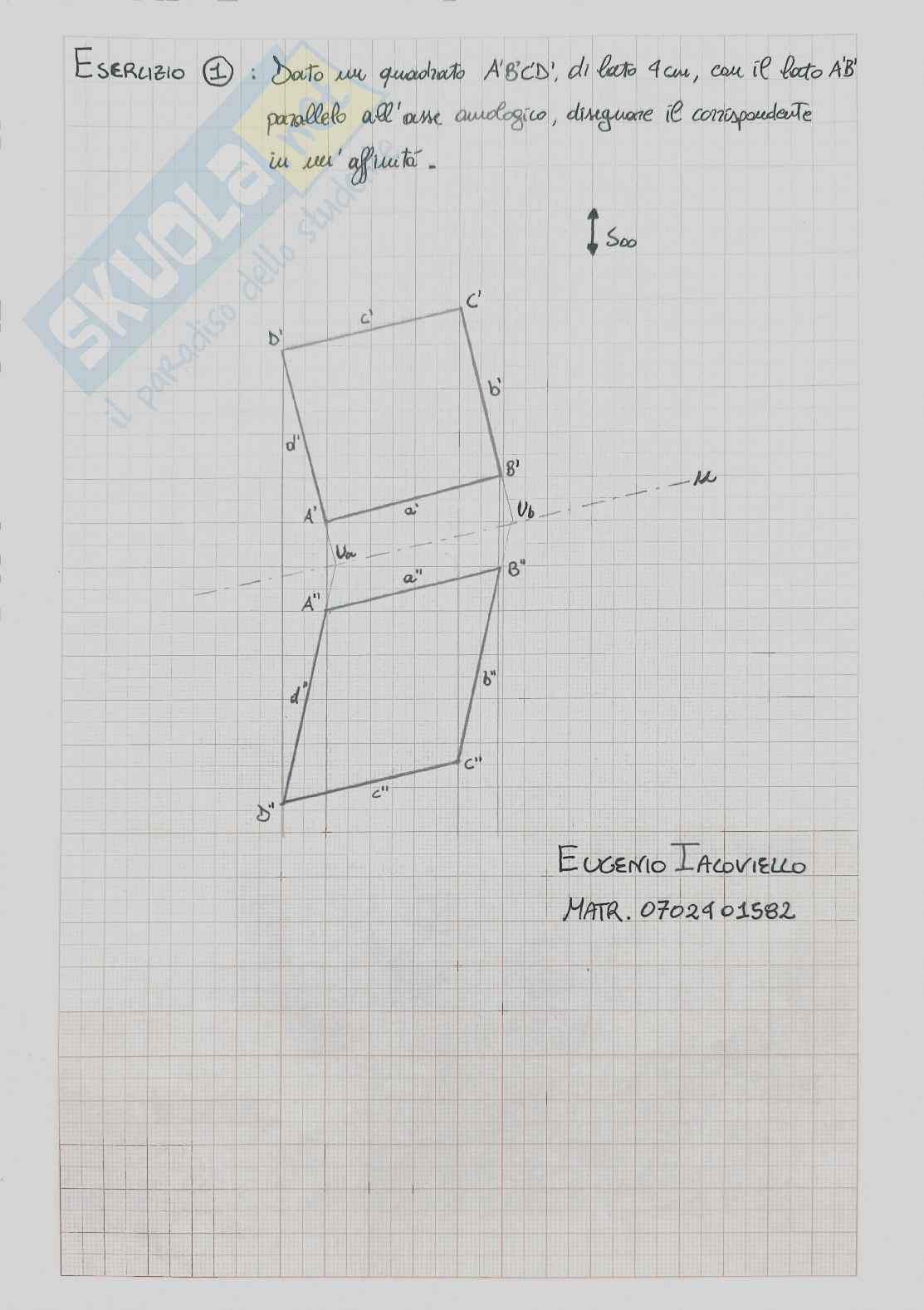

Esercizio 1: Dato un quadrato A'B'C'D', di lato 4 cm, con il lato AB' parallelo all'asse analogo, disegnare il corrispondente in sua affinita.

Soo

U_a U_b M

Eugenio Iacovello

MATR. 070240152

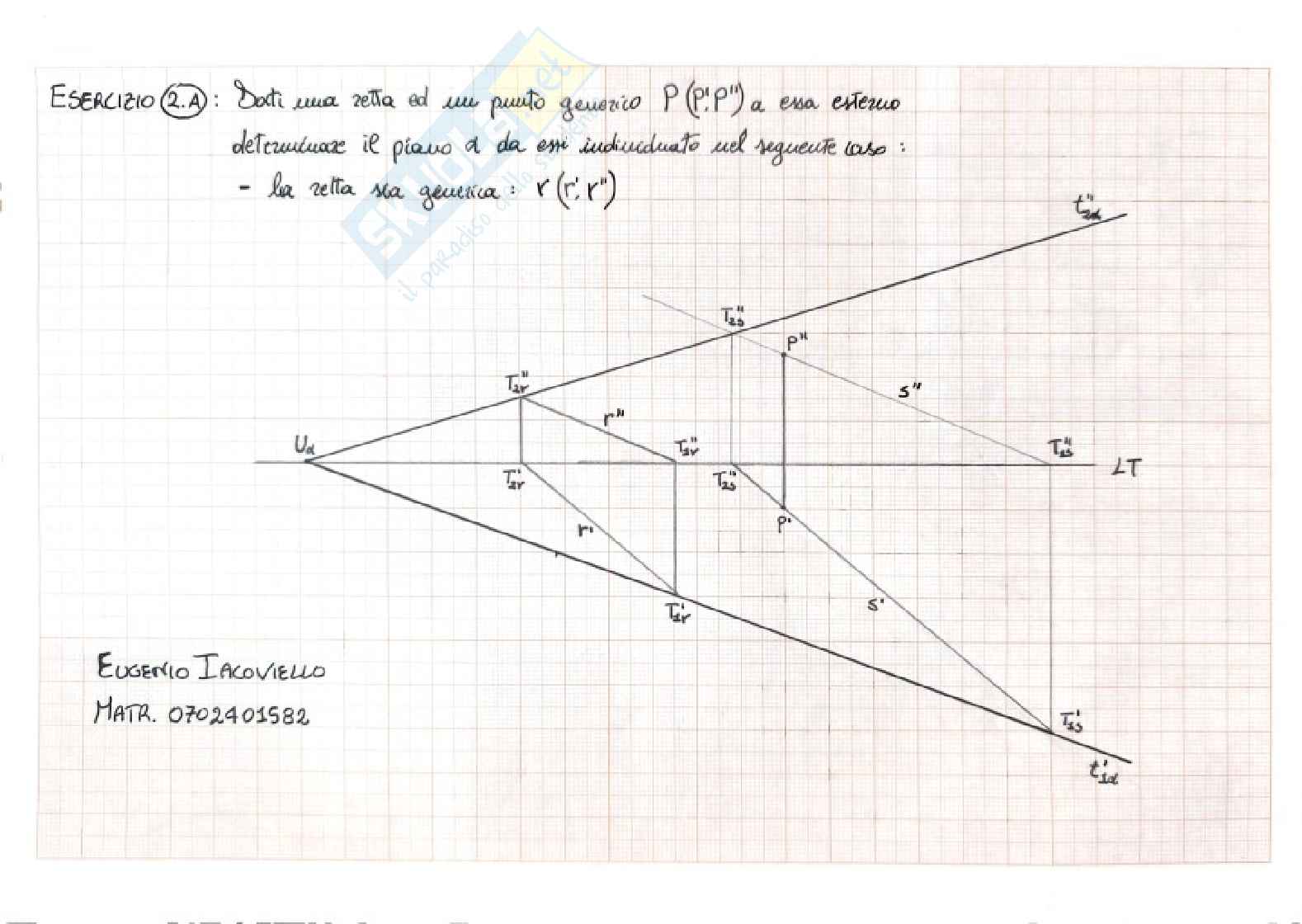

Esercizio 2.A: Dati una retta ed un punto generico P (P', P'') ad essa esterno

determinare il piano alpha da essa individuato nel seguente caso:

- la retta sia generica: r (r', r'')

Eugenio Iacoviello

Matr. 0702401582

ESERCIZIO 2 b : Dati una retta e un punto generico P(P',P") a essa esterno determinare il piano α da essi individuato nel seguente caso:

- la retta sia orizzontale : o (o',o")

EUGENIO IACOVIELLO

MATR. 0702901582

Esercizio 3: Dato, mediante le tracce, un piano generico α, individuare l'analogia che lo rappresenta.

S_∞

u₀

T₂₀"

A"

O"

LT

T₂₀'

T₁₀'

A'

O'

T_i

Eugenio Iaconiello

Matr. 0702401582

Esercizio 9: Dati tre punti non allineati A (A', A''), B (B', B''), C (C', C''), di quota e aggetto arbitrari, rappresentate il piano da essi individuato.

LT = t^a_d = tⁱ_d

Eugenio Iacoviello

MATR. 0702401582

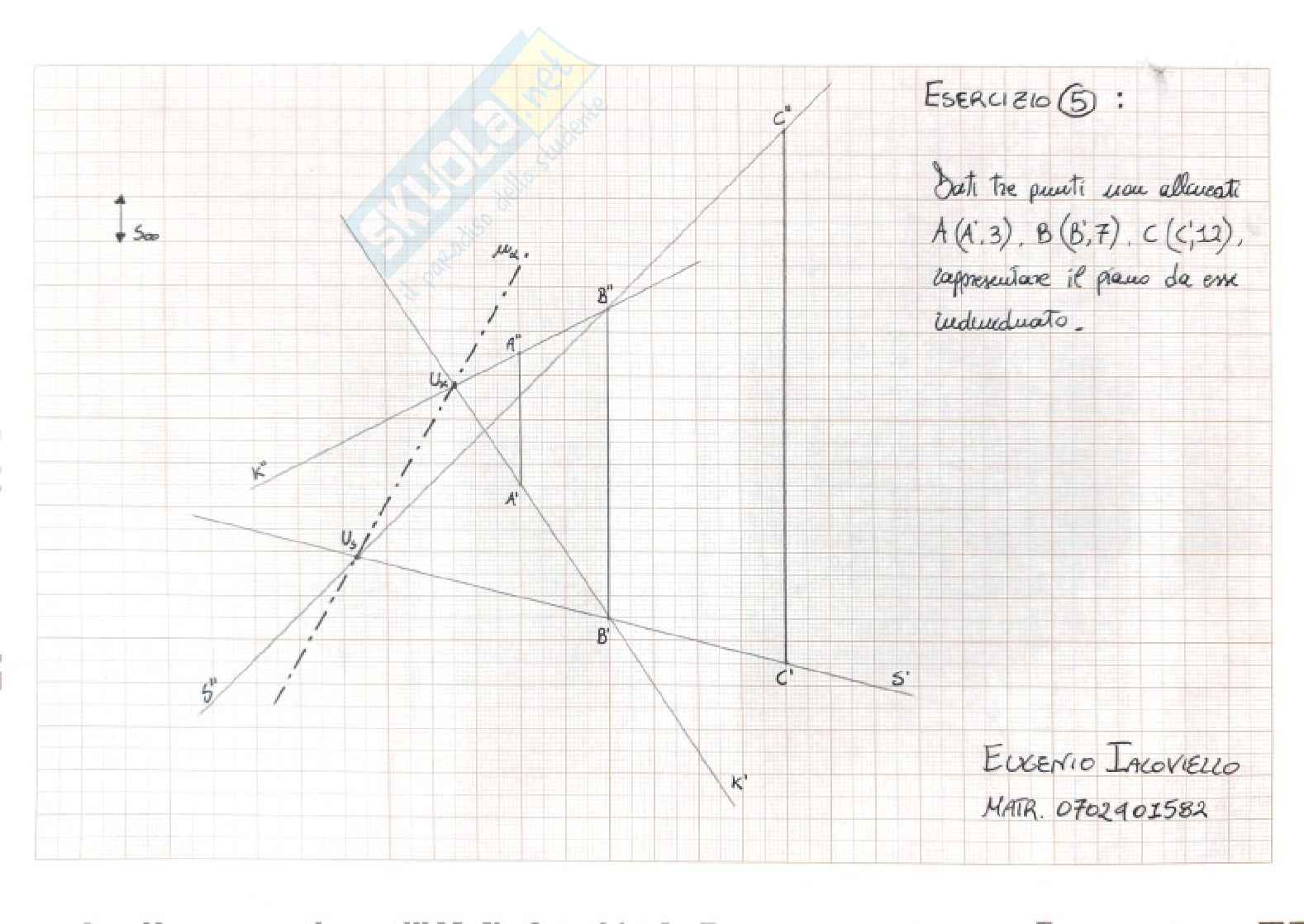

Esercizio 5:

Dati tre punti come allineati A (A', 3), B (B', 7), C (C', 12), rappresentare il piano da essi individuato.

Eugenio Iacoviello

MATR. 0702101582

Esercizio 6:

Dati una retta generica, r, ed un generico piano,

α - w_⊂ = {μ_α, S∞, X_α', X_α''} - individuare il

piano, β, per r e parallelo ad α.

Eugenio Iacovello

Matr. 07029401582

ESERCIZIO 7: Dati tre punti non allineati A(A;2), B(B;6), C(C;11), rappresentare il piano da essi individuato.

Il piano e definito come a (p_a, i_d)

Eugenio Iacoviello

MATR. 0702401582

Esercizio 8. Dati un generico punto P(P',q) ed una generica retta r (inclinata di 45 gradi sul piano orizzontale) rappresentare il piano per P ed r.

r' inclinata di 45 gradi

u = i_r = i_s

Eugenio Iacovello

Mat. 0702401582
