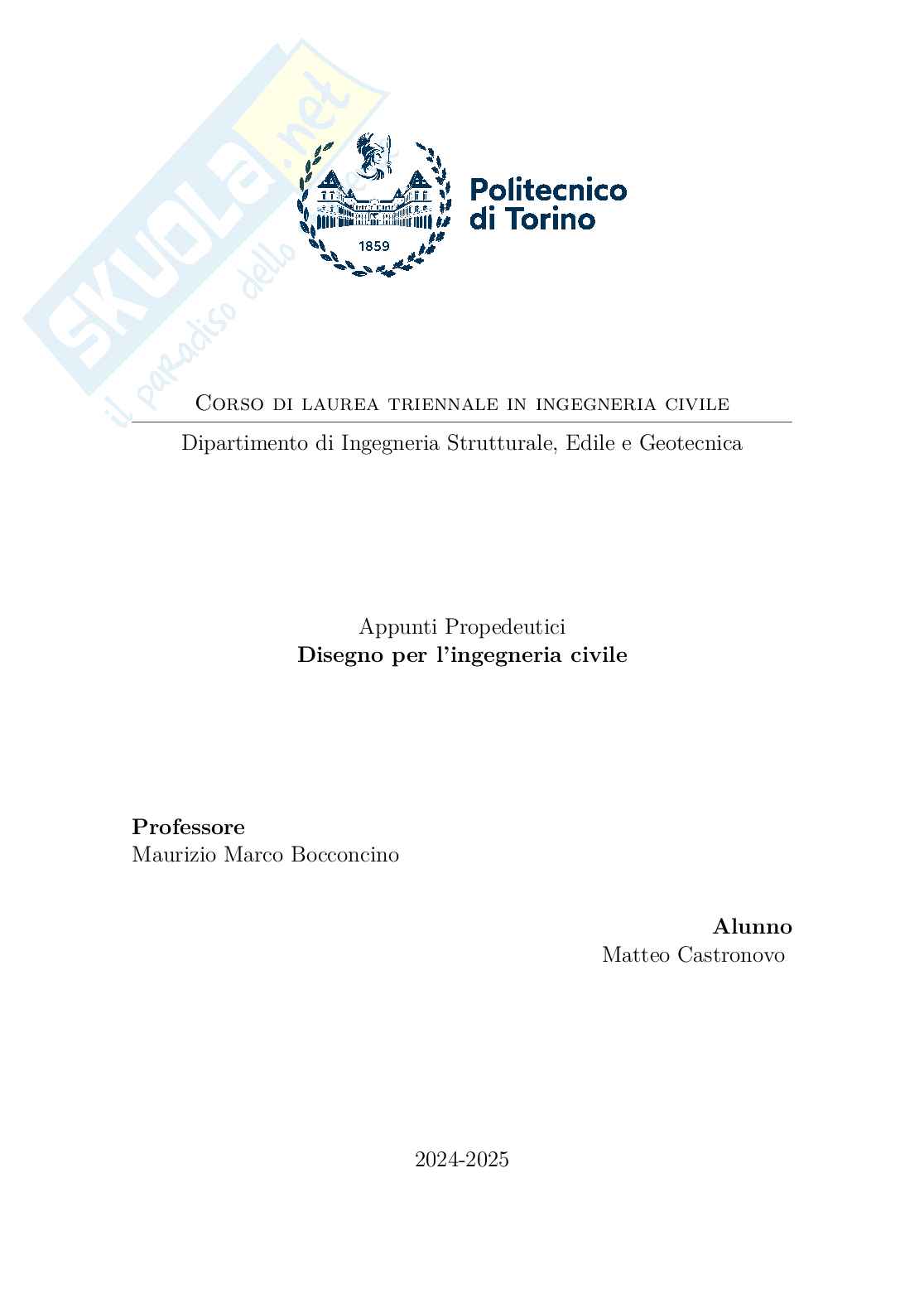

Appunti per Disegno per l'ingegneria civile

Corso di laurea triennale in ingegneria civile

Dipartimento di Ingegneria Strutturale, Edile e Geotecnica

Appunti Propedeutici

Disegno per l’ingegneria civile

Professore

Maurizio Marco Bocconcino Alunno

Matteo Castronovo

2024-2025

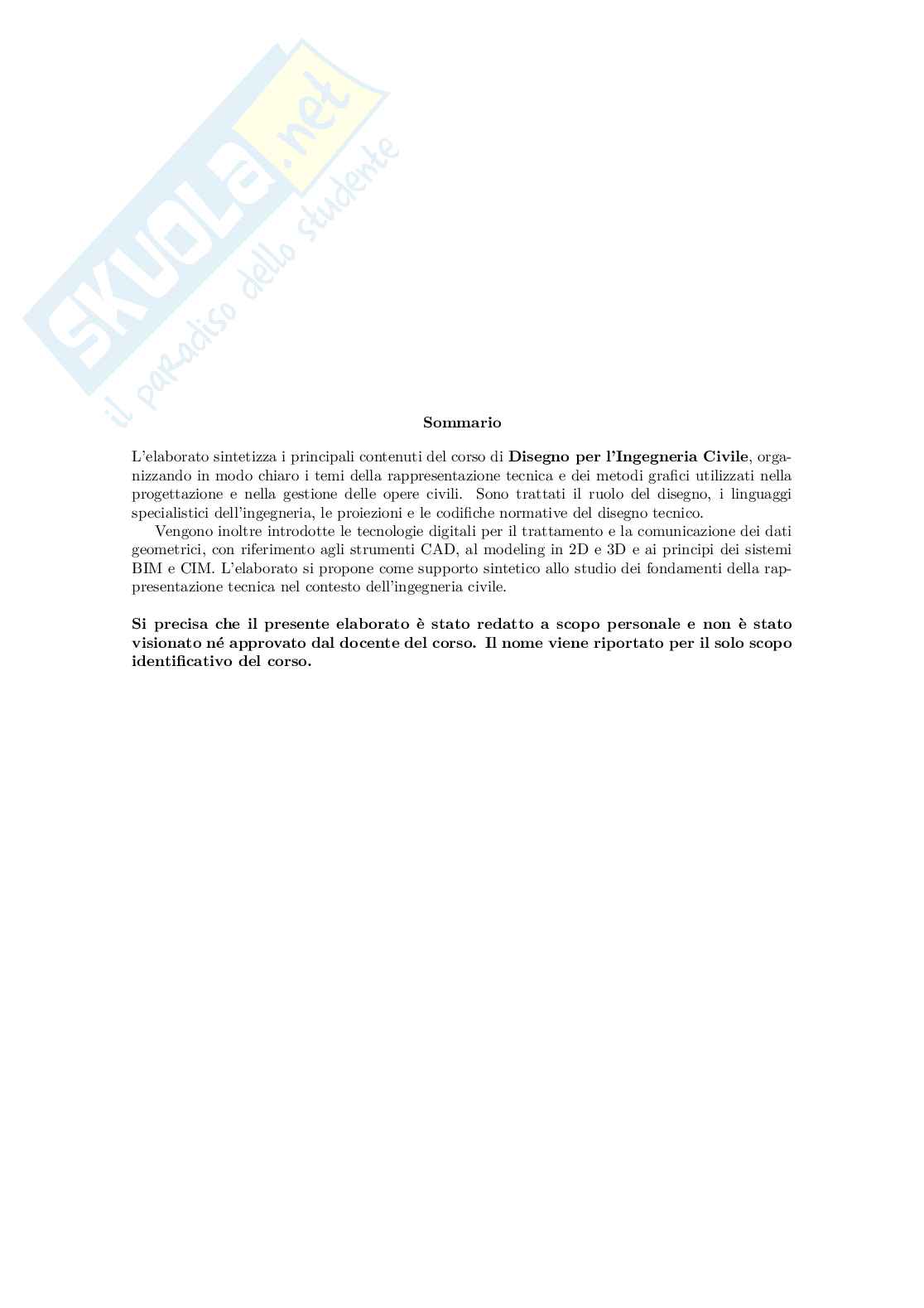

Sommario

L’elaborato sintetizza i principali contenuti del corso di orga-

Disegno per l’Ingegneria Civile,

nizzando in modo chiaro i temi della rappresentazione tecnica e dei metodi grafici utilizzati nella

progettazione e nella gestione delle opere civili. Sono trattati il ruolo del disegno, i linguaggi

specialistici dell’ingegneria, le proiezioni e le codifiche normative del disegno tecnico.

Vengono inoltre introdotte le tecnologie digitali per il trattamento e la comunicazione dei dati

geometrici, con riferimento agli strumenti CAD, al modeling in 2D e 3D e ai principi dei sistemi

BIM e CIM. L’elaborato si propone come supporto sintetico allo studio dei fondamenti della rap-

presentazione tecnica nel contesto dell’ingegneria civile.

Si precisa che il presente elaborato è stato redatto a scopo personale e non è stato

visionato né approvato dal docente del corso. Il nome viene riportato per il solo scopo

identificativo del corso.

Indice

1 Informazione tecnica e rappresentazione 2

1.1 Ruolo del disegno e delle tecniche grafiche . . . . . . . . . . . . . . . . . . . . . . . 2

1.2 Elaborazioni digitali nella gestione delle opere civili . . . . . . . . . . . . . . . . . . 2

1.3 Cenni storici sulle prassi e sugli sviluppi in corso . . . . . . . . . . . . . . . . . . . 2

1.4 Metodi e sistemi per il trattamento dei dati . . . . . . . . . . . . . . . . . . . . . . 2

1.5 Documentazione tecnica nei diversi settori . . . . . . . . . . . . . . . . . . . . . . . 2

2 Linguaggi specialistici dell’ingegneria 3

2.1 Basi scientifiche della rappresentazione . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.2 Metodi di rappresentazione: proiezioni parallele e centrali . . . . . . . . . . . . . . 3

2.3 Disegno tecnico e trattamento dei dati geometrici . . . . . . . . . . . . . . . . . . . 3

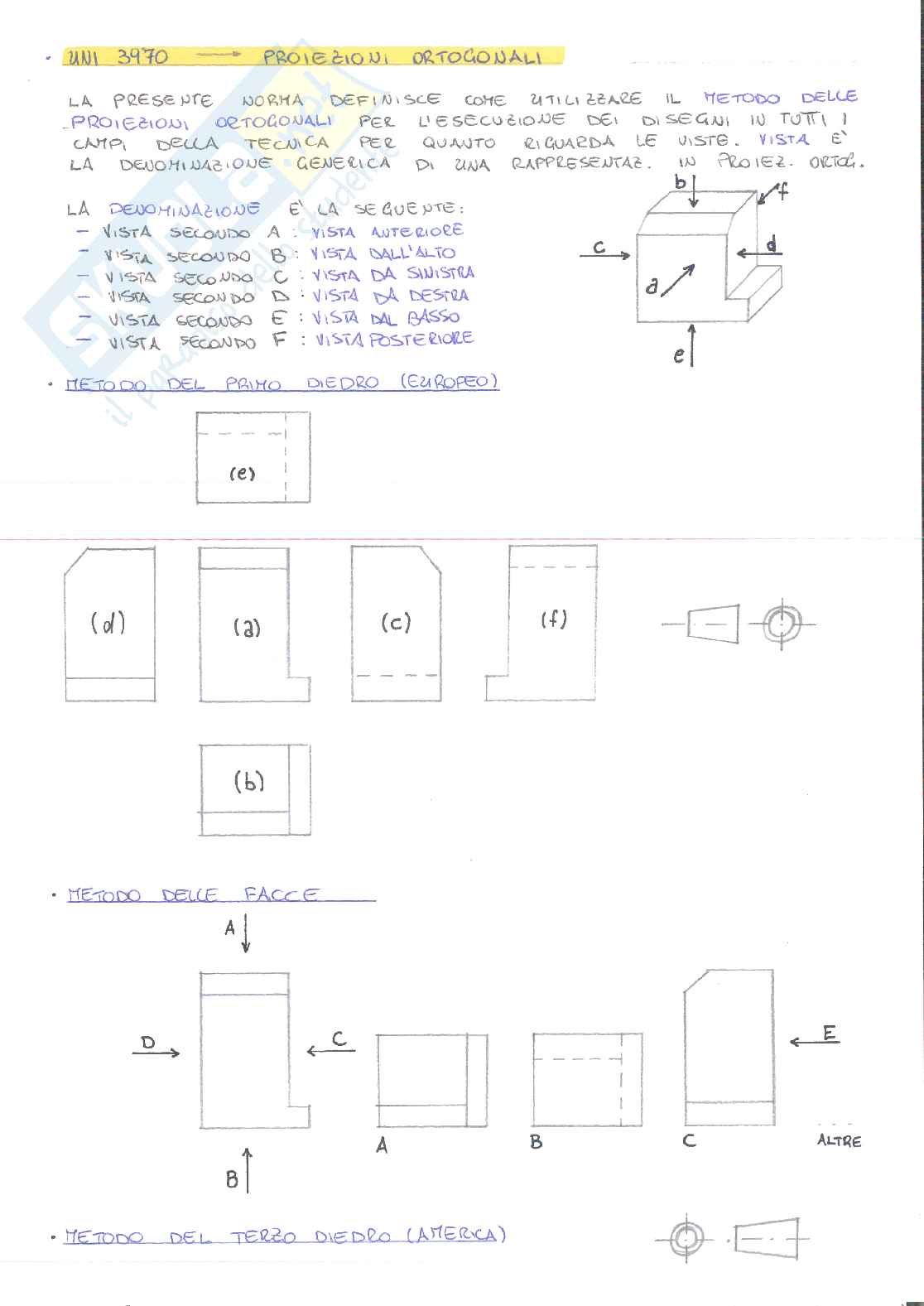

2.4 Proiezioni ortogonali, quotate, sezioni e profili . . . . . . . . . . . . . . . . . . . . . 3

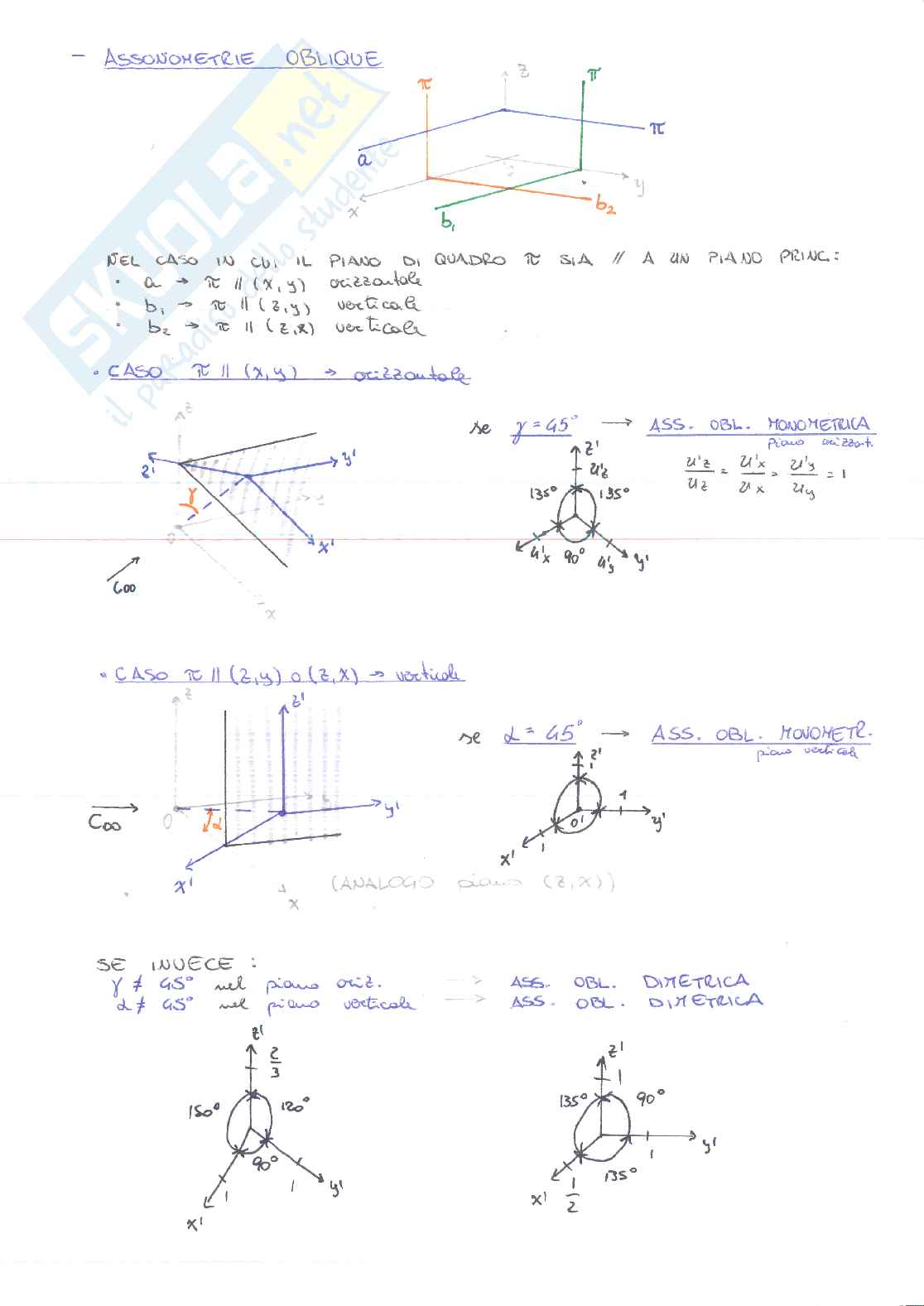

2.5 Metodi assonometrici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.6 Rappresentazioni prospettiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.7 Disegno tecnico come linguaggio: codifiche e norme . . . . . . . . . . . . . . . . . . 3

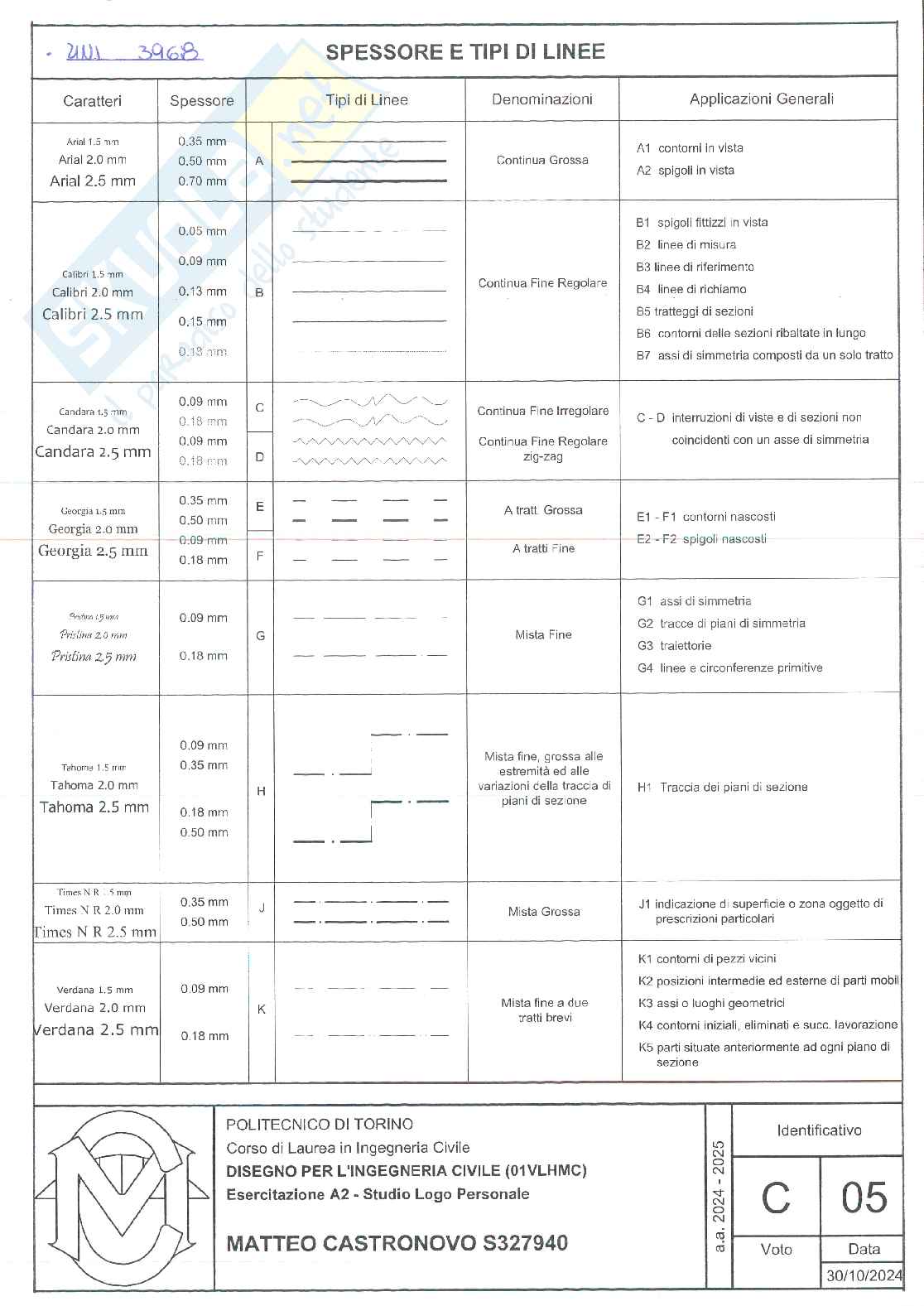

2.8 Scritturazioni tecniche, simbologie e scale . . . . . . . . . . . . . . . . . . . . . . . 3

2.9 Notifica e controllo dei valori dimensionali . . . . . . . . . . . . . . . . . . . . . . . 3

3 Ruolo della rappresentazione nel rilievo e nel progetto 4

3.1 Iter progettuale: dall’ideazion
