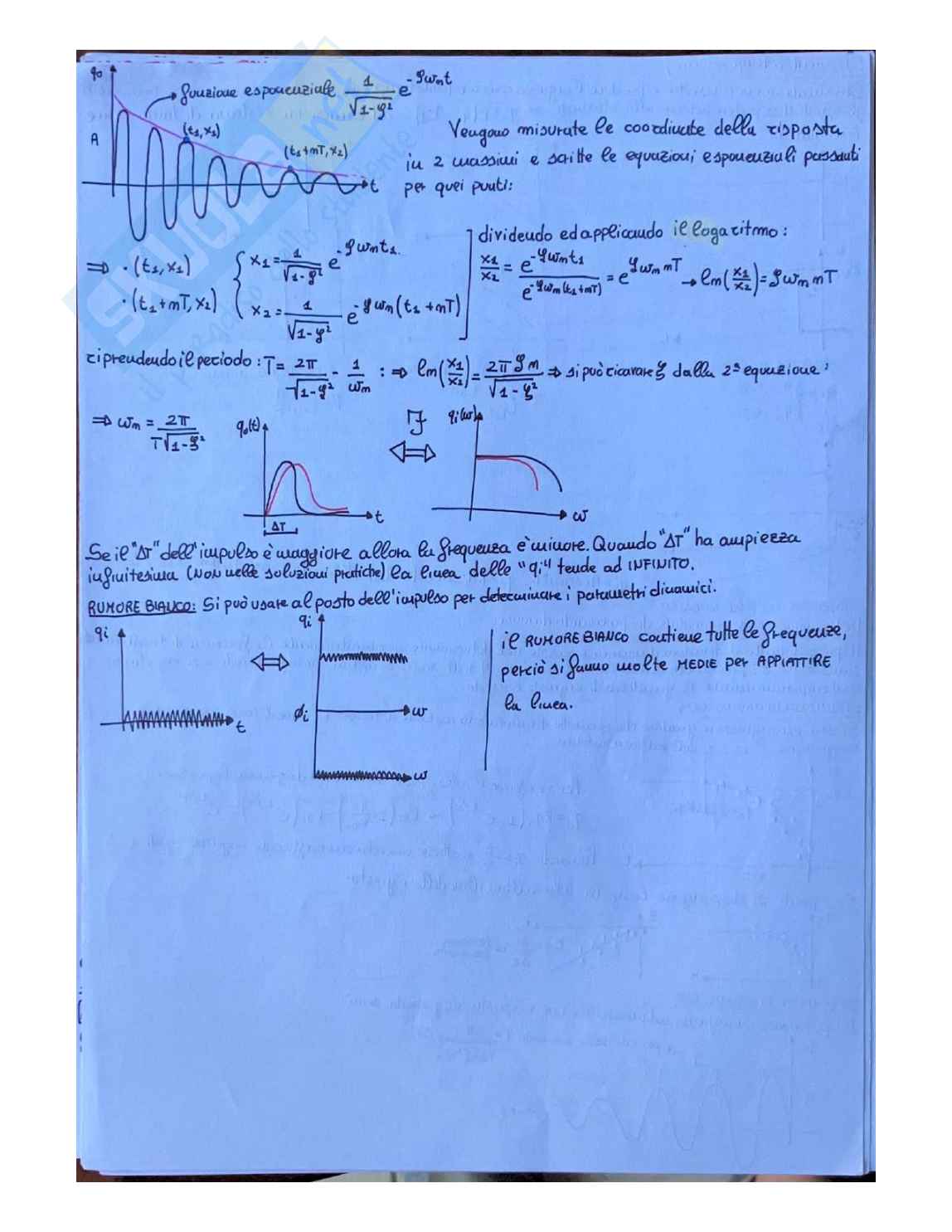

Appunti Completi di misure meccaniche e termiche

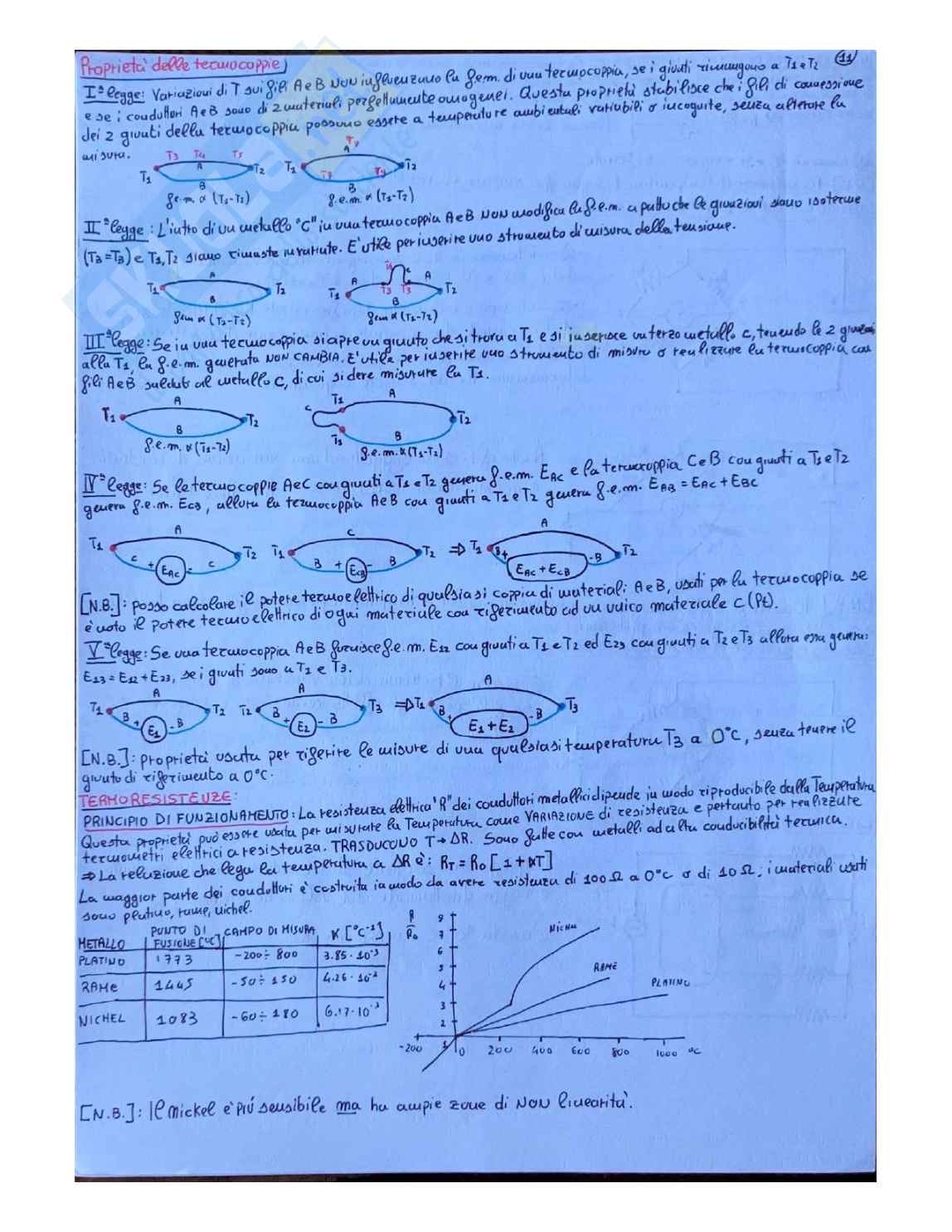

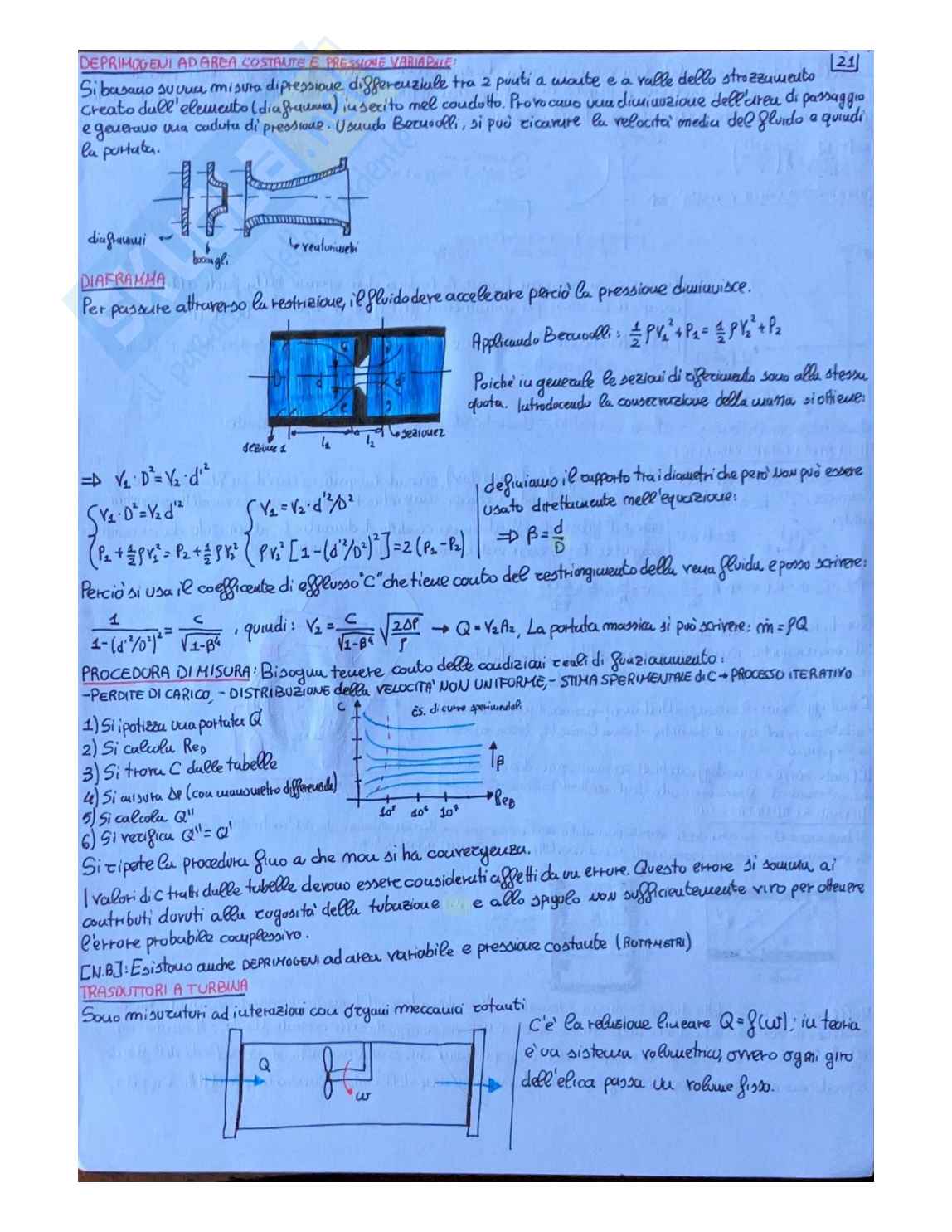

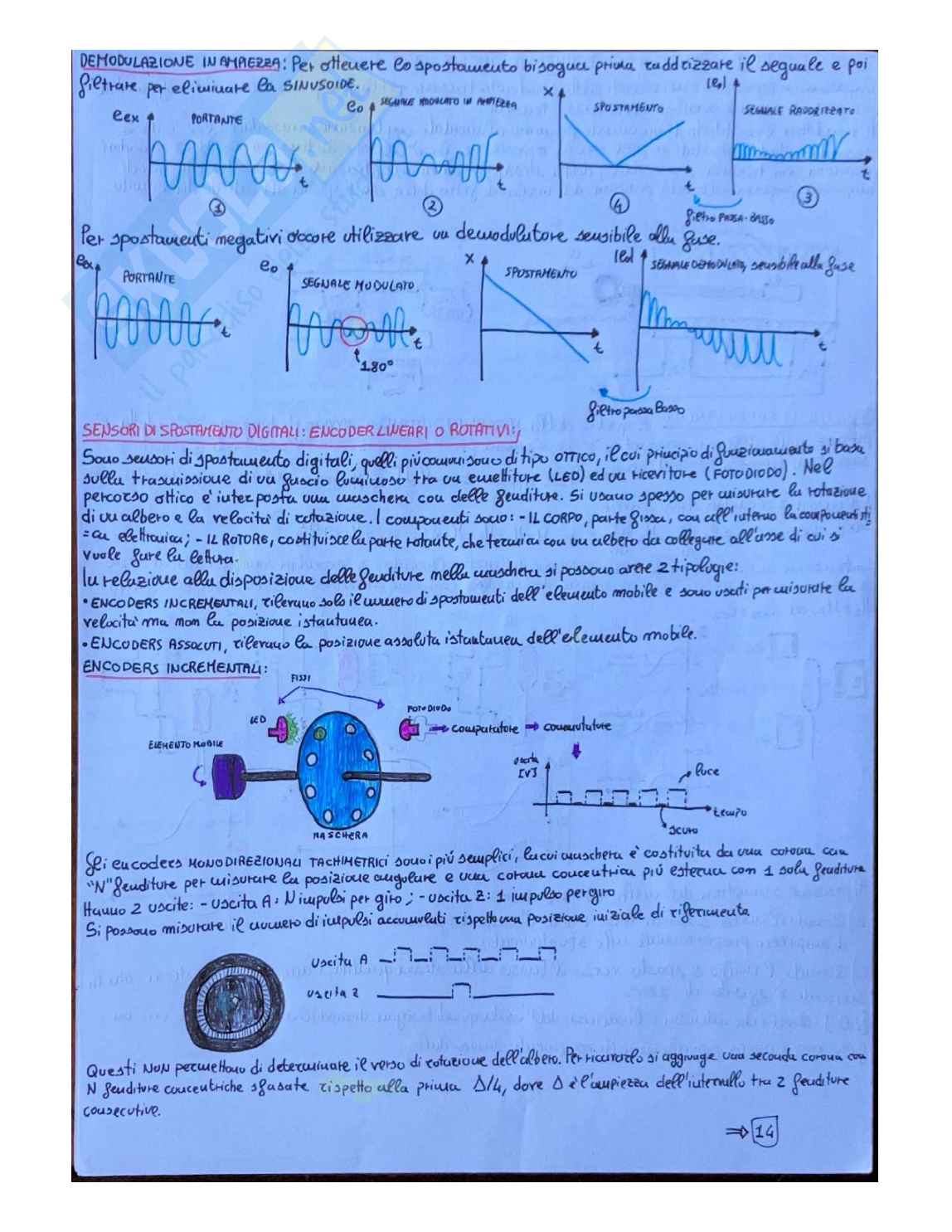

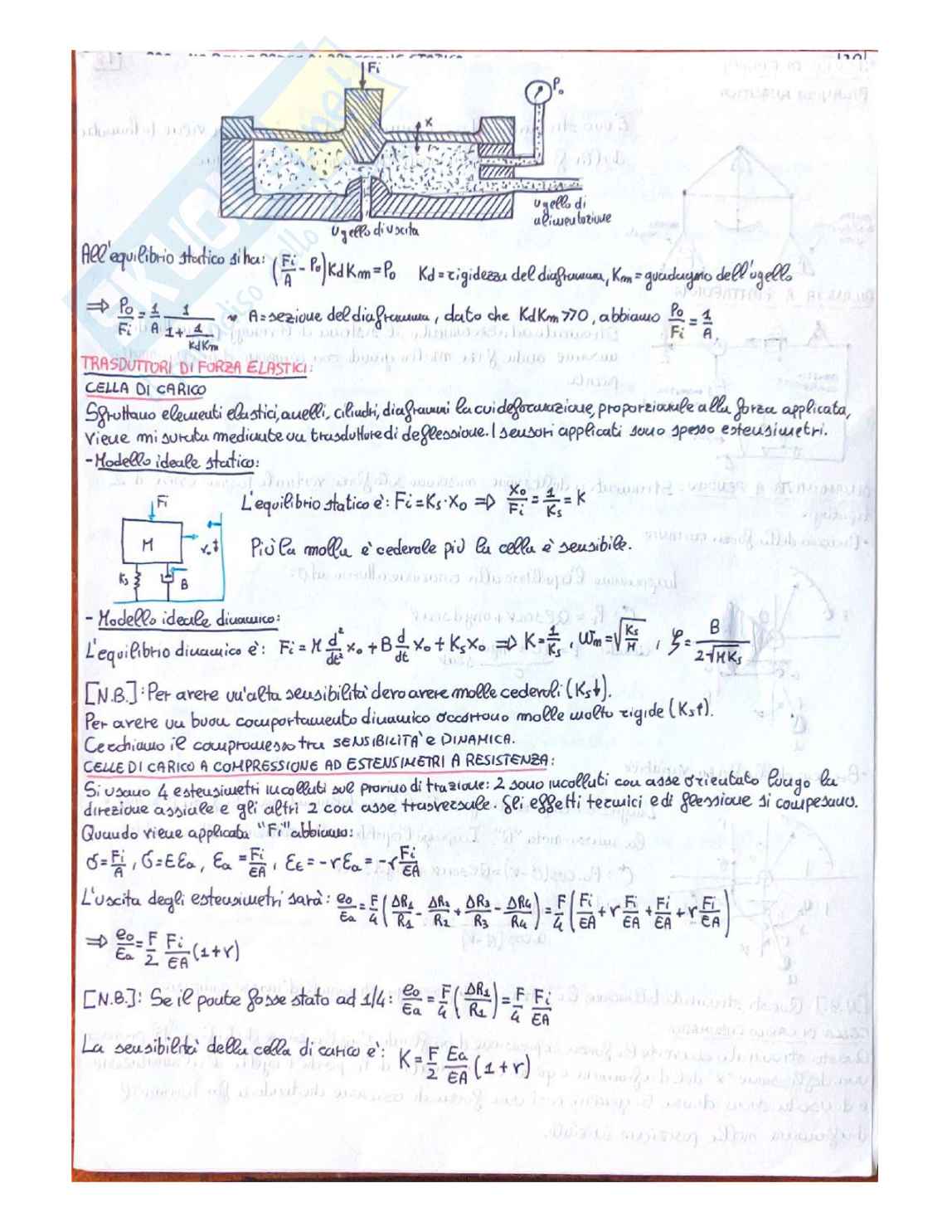

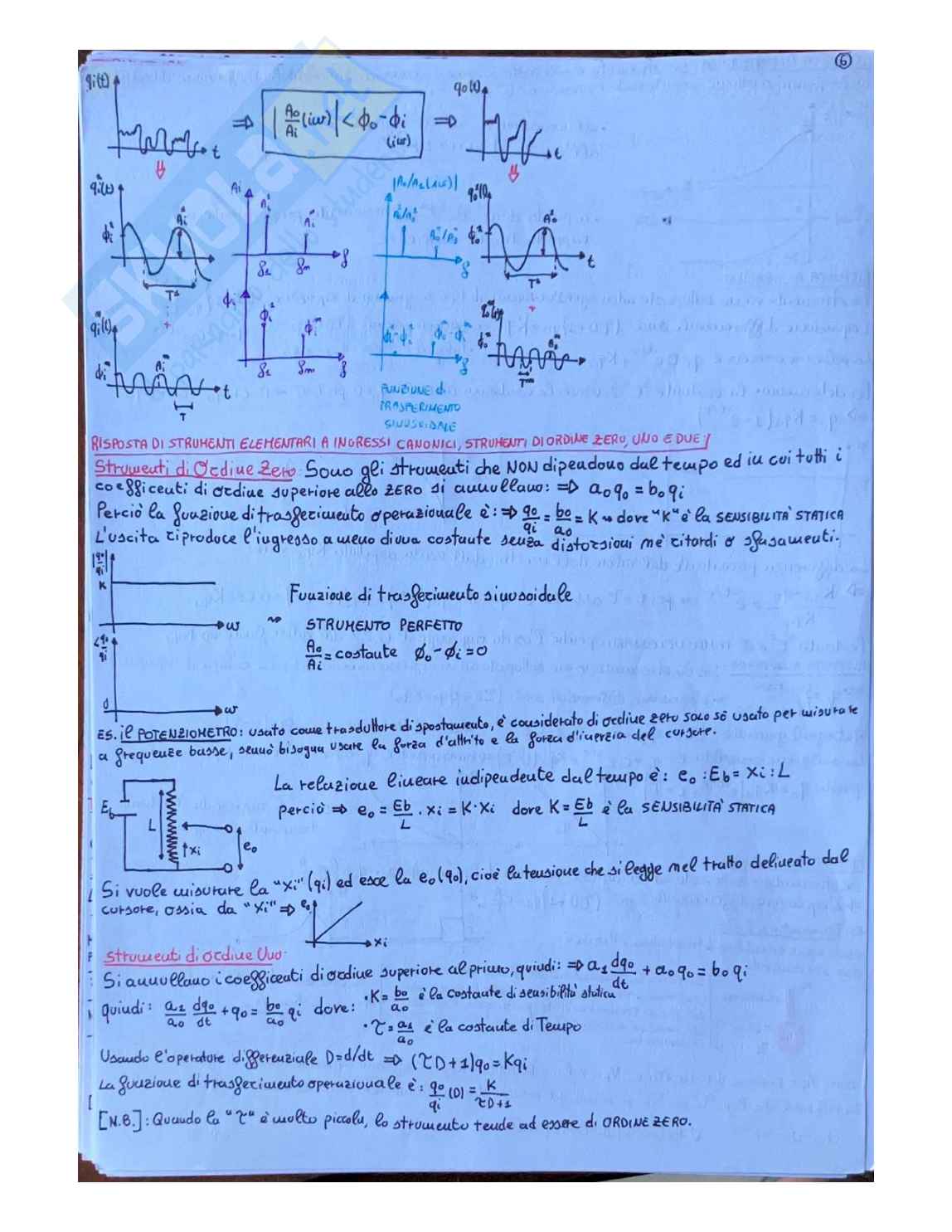

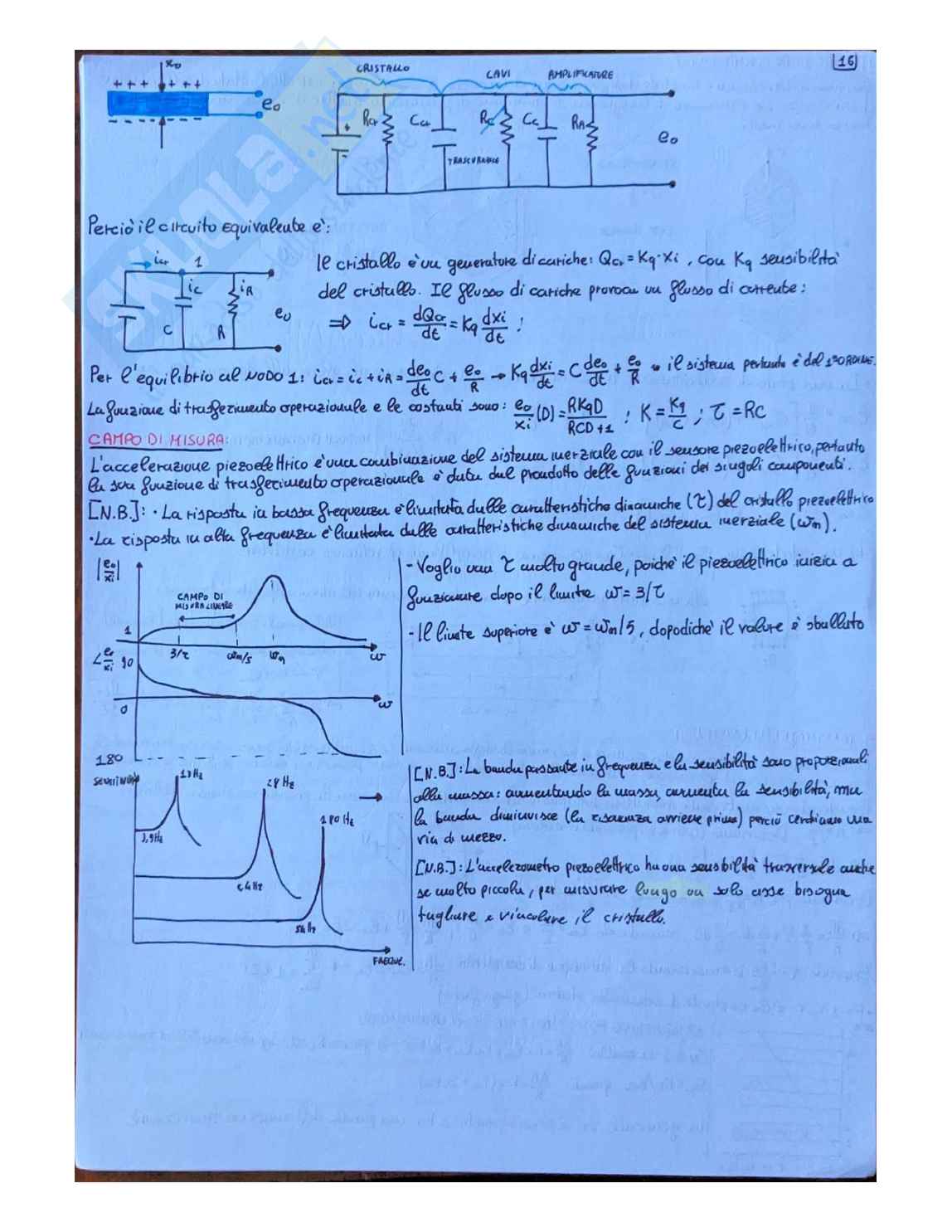

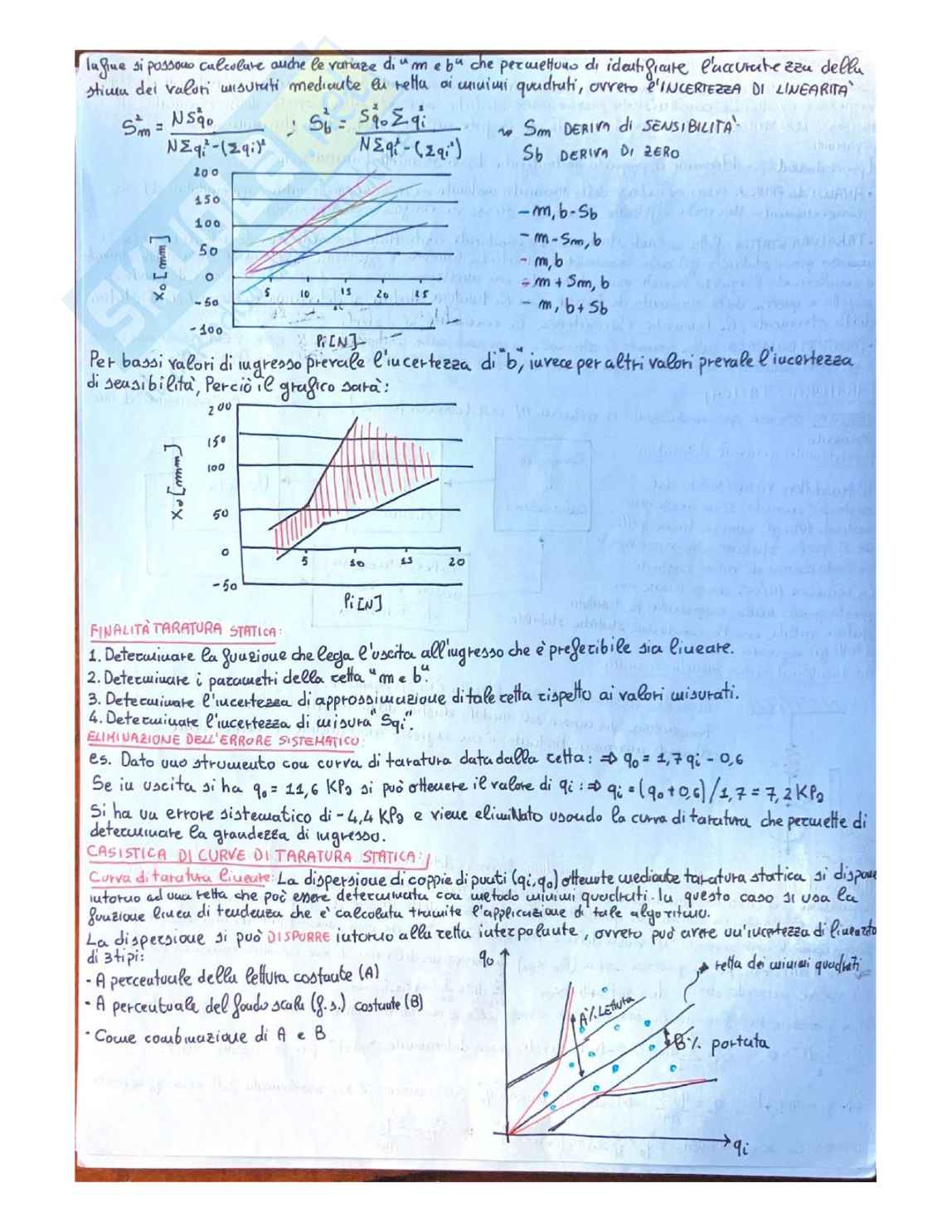

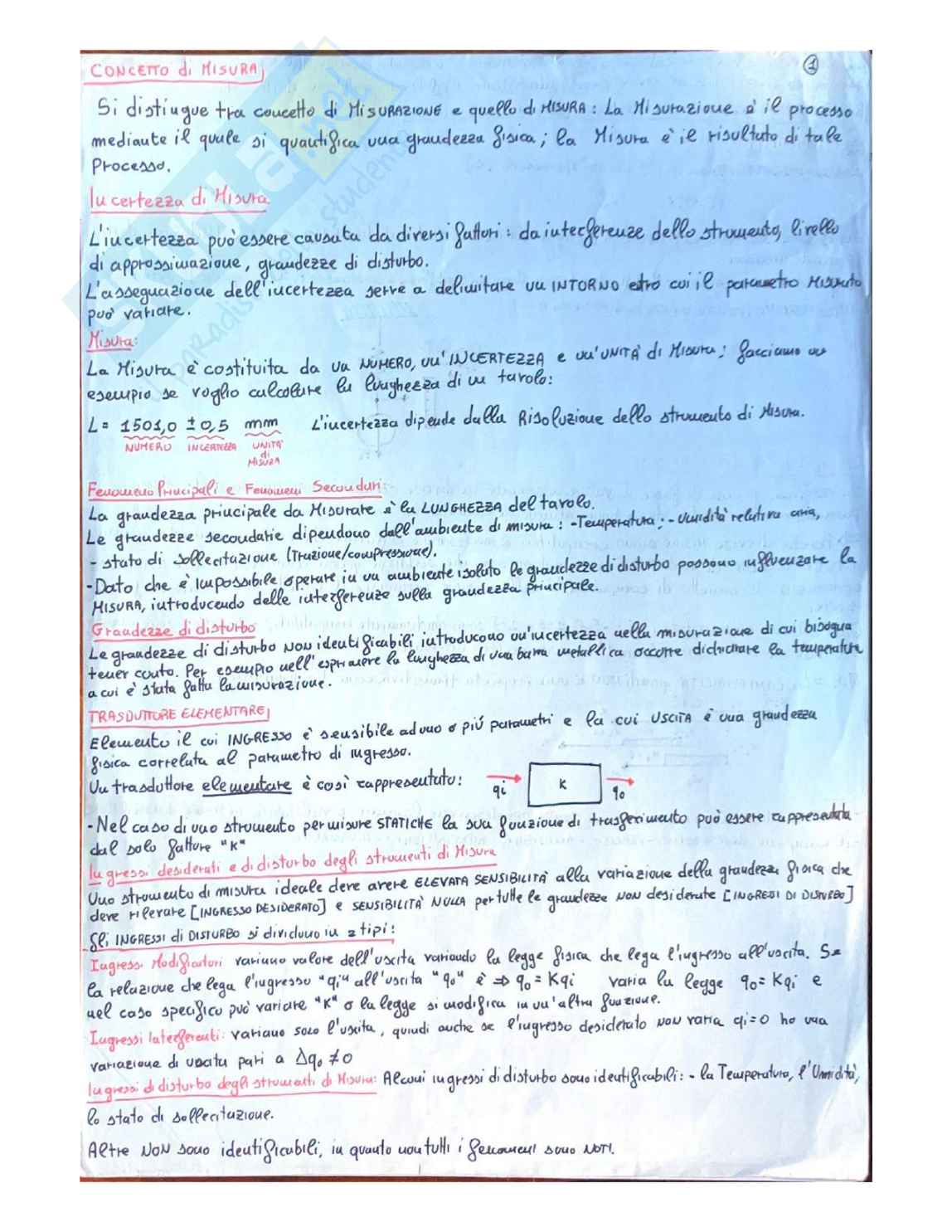

Concetto di Misura

Si distingue tra concetto di Misurazione e quello di Misura. La Misurazione è il processo mediante il quale si quantifica una grandezza fisica, la Misura è il risultato di tale processo.

L'Incertezza di Misura

L'incertezza può essere causata da diversi fattori: da interferenze dello strumento, livello di approssimazione, grandezze di disturbo. L'assegnazione dell'incertezza serve a delimitare un intorno entro cui il parametro misurato può variare.

Misura

La Misura è costituita da un numero, un'incertezza e un'unità di Misura. Facciamo un esempio se vogliamo calcolare la lunghezza di un tavolo:

L = 1500 ± 0,5 mm

L'incertezza dipende dalla risoluzione dello strumento di misura.

Fenomeno Principale e Fenomeni Secondari

La grandezza principale da misurare è la lunghezza del tavolo. Le grandezze secondarie dipendono dall'ambiente di misura - Temperatura, Umidità relativa etc... Le grandezze secondarie possono essere raggruppate in ulteriori sottogruppi di grandezze chiamate grandezze di disturbo, possono influenzare la Misura, introducendo delle incertezze sulla grandezza da misurare.

Grandezze di Disturbo

Le grandezze di disturbo inducono incertezze, introducendo un'incertezza della misurazione di cui bisogna tenere conto. Per esempio nell'operazione di lunghezza di una barra devono essere accorte la temperatura a cui è stata fatta la misurazione.

Trasduttore Elementare

L'elemento il cui ingresso è sensibile ad uno o più parametri e la cui uscita è una grandezza fisica correlata al parametro di ingresso. Un trasduttore elementare è così rappresentato:

qi --[K]--> qo

- Nel caso di una funzione Poerania statica la sua funzione di traseguimento può essere e rappresentare del tipo fattore "k".

I Segnali Dedicati ai Disturbi degli Strumenti di Misura

Uno strumento di misura ideale deve avere elevata sensibilità alla variazione della grandezza che deve rilevare (Ingresso Desiderato) e sensibilità nulla per tutte le grandezze non desiderate (Ingressi di Disturbo).

Gli Ingressi di Disturbo si Dividono in 2 Tipi:

Ingressi Additivi: rimane valore dell'entrata variando la legge fisica che lega l'ingresso all'uscita. Se la misura tiene legge l'ingresso "qi" all'uscita "qi + Δqi" varia la legge "qo = Kqi" nel caso specifico può variare anche la legge di modulo in una funzione.Ingressi Moltiplicativi: rimane solo l'uscita, quindi anche se l'ingresso desiderato non varà qi ≠ lo una variazione di tipo per il Δqi ≠ 0Ingressi di Disturbo degli Strumenti di Misura: Ecco le ingressi di disturbo dovuti agi identificabili: - la temperatura, l'umidità, lo stato di depericolazione.

Altre non sono identificabili, in quanto non tutti i fenomeni sono noti.

Concetto di Misura

Si distingue tra concetto di Misurazione e quello di Misura: La Misurazione è il processo mediante il quale si quantifica una grandezza fisica; la Misura è il risultato di tale Processo.

L’incertezza di Misura

L'incertezza può essere causata da diversi fattori: da interferenze dello strumento, livello di approssimazione, grandezze di disturbo.

L’assegnazione dell’incertezza serve a delimitare un intorno entro cui il parametro misurato può variare.

Misura

La Misura è costituita da un numero, un’incertezza e un’unità di Misura. Facciamo un esempio se voglio calcolare la lunghezza di un tavolo:

• L = 1500 _± 0.5 mm

L’incertezza dipende dalla Risoluzione dello strumento di Misura.

Fenomeno Principale e Fenomeni Secondari

La grandezza principale da Misurare è la Lunghezza del tavolo.

Le grandezze secondarie dipendono dall’ambiente di misura: Temperatura - Umidità relativa (non considerate nell’operazione).

Per effettuare correttamente la Misura bisogna isolare le grandezze disturbanti poiché influenzano la Misura, introducendo delle incertezze alle grandezze da verificare.

Grandezze di disturbo

Le grandezze di disturbo non identificabili aicia introducono un’incertezza alla misurazione di cui bisogna tenere conto. Per esempio nell’aprire la lunghezza di una barra bisogna tenere da conto che la temperatura a cui è stata fatta la Misurazione.

Trasduttore elementare

L’elemento il cui INGRESSO è sensibile ad uno o più parametri e l’uscita è una grandezza fisica correlata al parauteuto di ingresso.

Un trasduttore elementare è così rappresentato:

• Nel caso di una strumentazione statica la sua funzione di trasferimento può essere rappresentata dal solo fattore “k”.

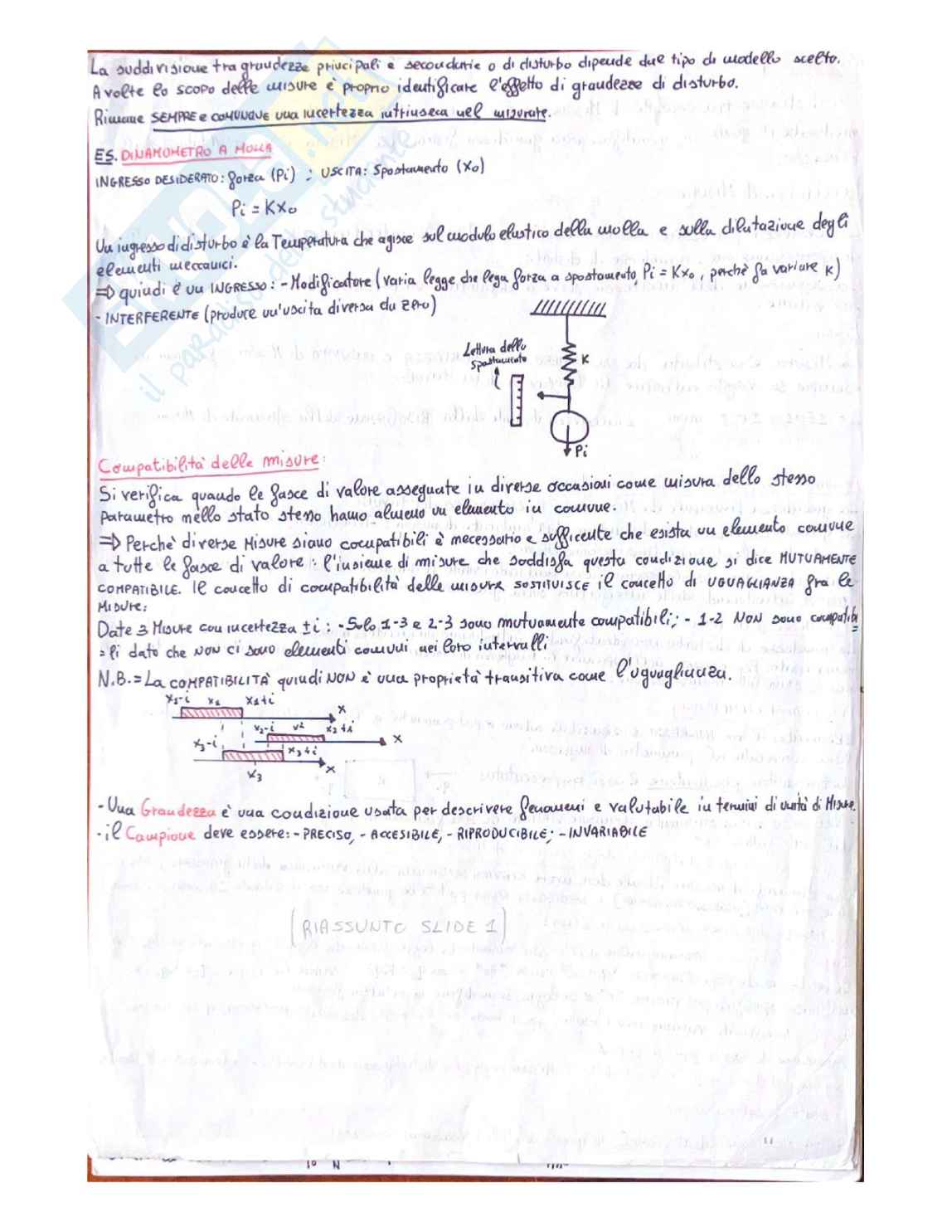

Degli dedicati al disturbo degli strumenti di Misura

Uno strumento di misura ideale deve avere elevata sensibilità a
