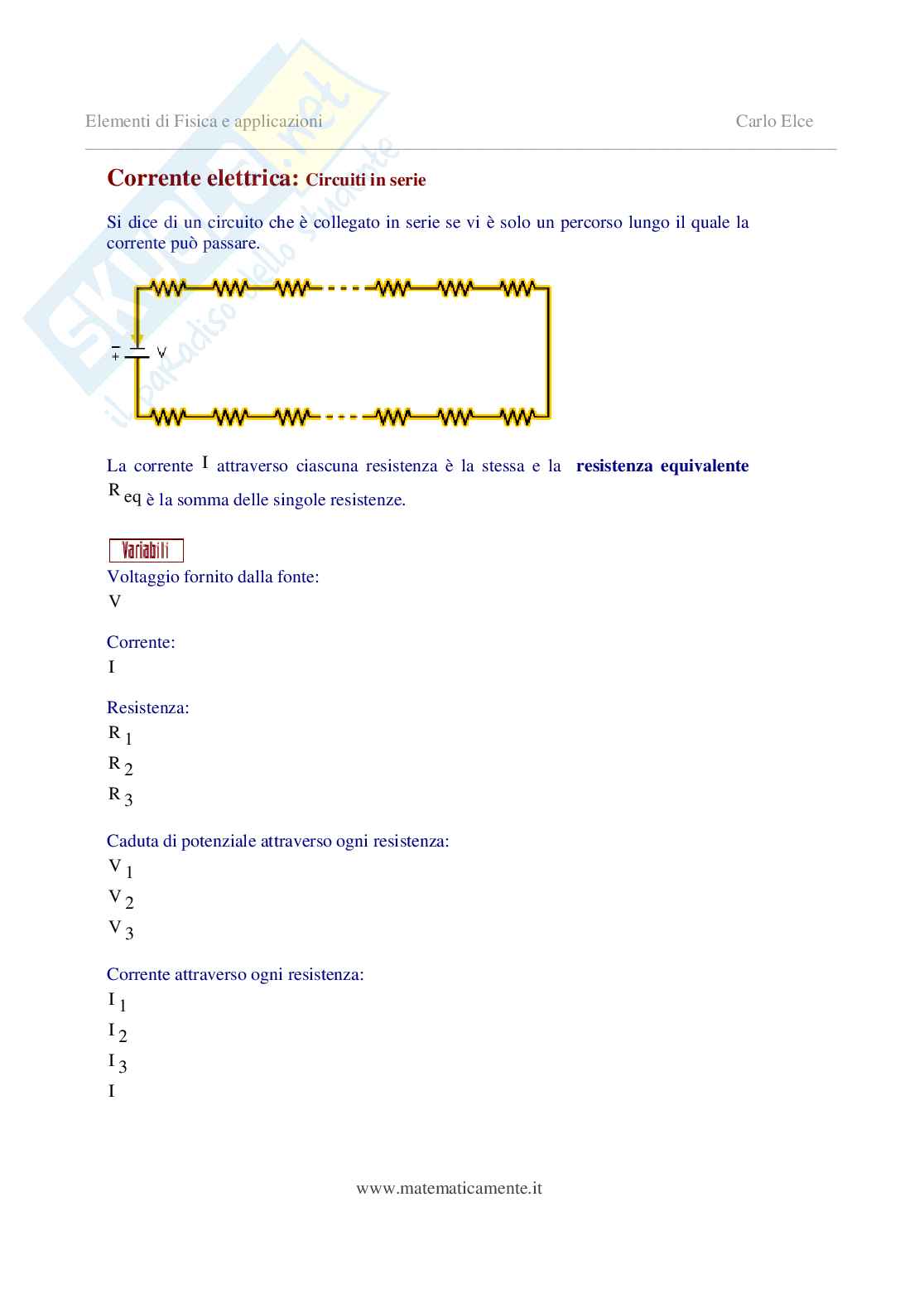

Corrente elettrica: Circuiti in serie
Si dice di un circuito che è collegato in serie se vi è solo un percorso lungo il quale la corrente può passare.
La corrente I attraverso ciascuna resistenza è la stessa e la resistenza equivalente Req è la somma delle singole resistenze.
Variabili
Voltaggio fornito dalla fonte:V
Corrente:I
Resistenza:R1R2R3
Caduta di potenziale attraverso ogni resistenza:V1V2V3
Corrente attraverso ogni resistenza:I1I2I3I
Corrente elettrica: Circuiti in serie
Si dice di un circuito che è collegato in serie se vi è solo un percorso lungo il quale la corrente può passare.
La corrente I attraverso ciascuna resistenza è la stessa e la resistenza equivalente Req è la somma delle singole resistenze.
Variabili
Voltaggio fornito dalla fonte:
- V
Corrente:
- I
Resistenza:
- R1
- R2
- R3
Caduta di potenziale attraverso ogni resistenza:
- V1
- V2
- V3
Corrente attraverso ogni resistenza:
- I1
- I2
- I3
- I
Corrente:
I=I1=I2=I3
Resistenza equivalente:
Req=R1+R2+R3
Voltaggio totale:
V=V1+V2+V3
I
V
Req
V
Esempio
Una batteria di 9-volt è collegata in serie a tre resistenze che hanno rispettivamente 3 ohm, 4 ohm e 5 ohm. Qual è la resistenza equivalente di questa combinazione in serie?
R1 := 3·ohm
R2 := 4·ohm
R3 := 5·ohm
Req := R1 + R2 + R3
Req = 12·ohm
Quale corrente passa attraverso ogni resistenza?
V := 9·volt
I := V/Req
I = 0.75 ·amp
Qual è la caduta di potenziale ai capi di ogni resistenza?
