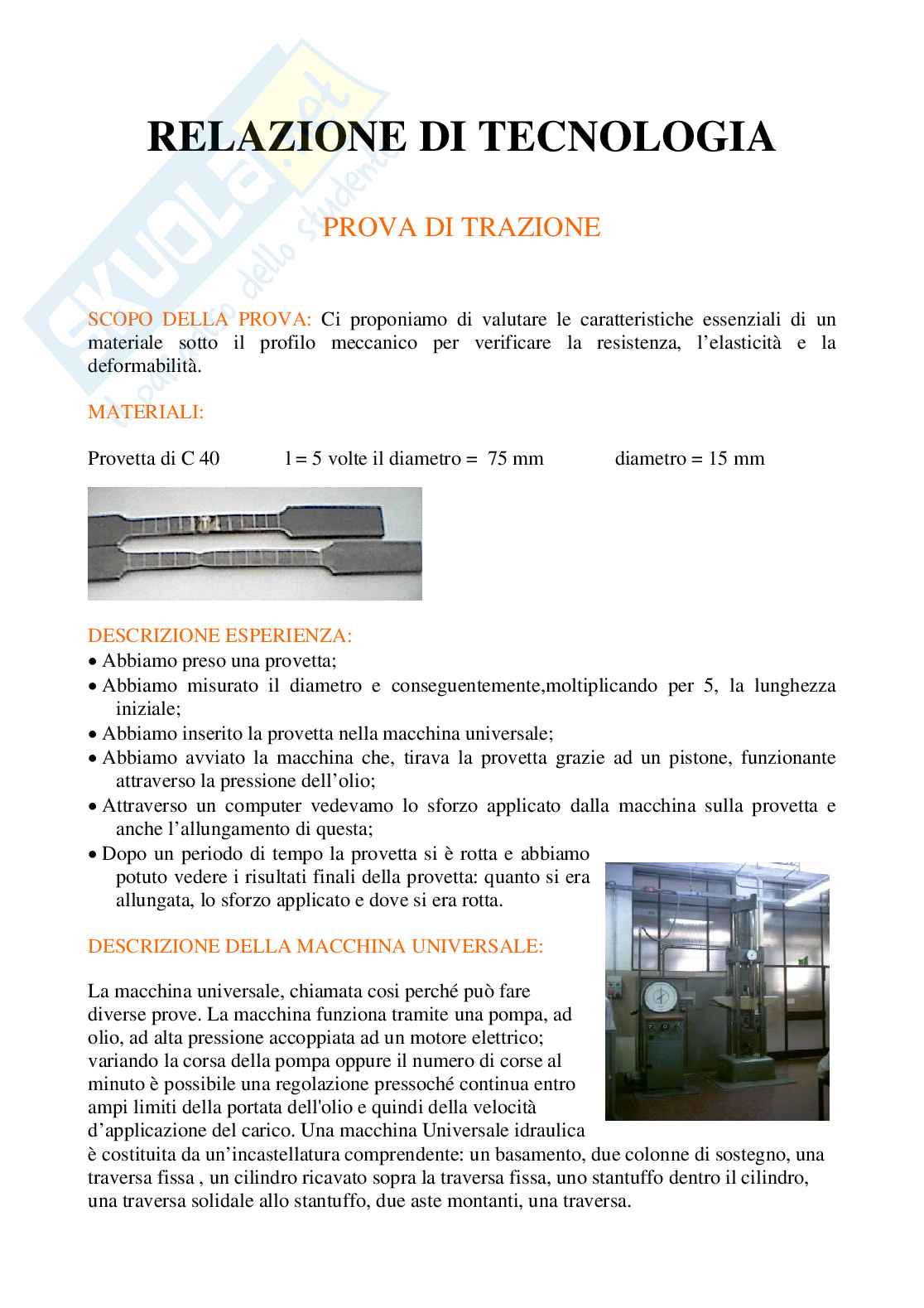

Prova di trazione Pag. 1
1 su 2
Disdici quando vuoi 162x117
Disdici quando
vuoi
Acquista con carta
o PayPal
Scarica i documenti
tutte le volte che vuoi
Sintesi
Estratto del documento

RELAZIONE DI TECNOLOGIA

PROVA DI TRAZIONE

SCOPO DELLA PROVA: Ci proponiamo di valutare le caratteristiche essenziali di un

materiale sotto il profilo meccanico per verificare la resistenza, l’elasticità e la

deformabilità.

MATERIALI:

Provetta di C 40 l = 5 volte il diametro = 75 mm diametro = 15 mm

DESCRIZIONE ESPERIENZA:

• Abbiamo preso una provetta;

• Abbiamo misurato il diametro e conseguentemente,moltiplicando per 5, la lunghezza

iniziale;

• Abbiamo inserito la provetta nella macchina universale;

• Abbiamo avviato la macchina che, tirava la provetta grazie ad un pistone, funzionante

attraverso la pressione dell’olio;

• Attraverso un computer vedevamo lo sforzo applicato dalla macchina sulla provetta e

anche l’allungamento di questa;

• Dopo un periodo di tempo la provetta si è rotta e abbiamo

potuto vedere i risultati finali della provetta: quanto si era

allungata, lo sforzo applicato e dove si era rotta.

DESCRIZIONE DELLA MACCHINA UNIVERSALE:

La macchina universale, chiamata cosi perché può fare

una pompa, ad

diverse prove. La macchina funziona tramite

olio, ad alta pressione accoppiata ad un motore elettrico;

variando la corsa della pompa oppure il numero di corse al

minuto è possibile una regolazione pressoché continua entro

ampi limiti della portata dell'olio e quindi della velocità

d’applicazione del carico. Una macchina Universale idraulica

è costituita da un’incastellatura comprendente: un basamento, due colonne di sostegno, una

traversa fissa , un cilindro ricavato sopra la traversa fissa, uno stantuffo dentro il cilindro,

una traversa solidale allo stantuffo, due aste montanti, una traversa.
