Soluzione dell'esercizio da portare a casa.
Problema 1)
La struttura è composta da un'unica trave con due semplici appoggi torsionali. La sezione è rappresentata in figura (h = 120 mm, b1 = 5 mm, b2 = 6 mm, d = 110 mm) e la
il materiale da costruzione è l'acciaio (modulo di Young 210000MPa, rapporto di Poisson 0,3). La lunghezza del raggio è
4 m, il momento distribuito è linearmente variabile da 0 (sezione terminale sinistra) a 0,5 kNm/m (destra
sezione finale). Lo studente dovrebbe infine risolvere la struttura nel regime di torsione non uniforme
ottenendo i diagrammi di rotazione, momento torsionale di Wagner-Vlasov e Saint Venant,
bimomento.
Problema 2)
Considera un piatto sandwich, con tre isotropi
strati, caratterizzati dai parametri elastici
indicato in figura. Assumendo il
Modello Kirchhoff, lo studente dovrebbe scrivere
il modello costitutivo generalizzato per il
problema di flessione e relativa disciplina
equazione (controparte del Germain-Lagrange
equazione). Infine, lo studente dovrebbe applicare a
Soluzione simile a Navier per calcolare il massimo
spostamento per una piastra quadrata, lato uguale a 6
m, semplicemente supportato su tutto il confine e
soggetto ad una pressione uniforme di 0,8 kPa. Un critico
il confronto dovrebbe essere effettuato, con rispetto
al caso E1=E2=200GPa (omogeneo
piatto).

…continua

Anteprima

Vedrai una selezione di 4 pagine su 13

Theory of Structures. Takehome exam Pag. 1

Theory of Structures. Takehome exam Pag. 2

Anteprima di 4 pagg. su 13.
Scarica il documento per vederlo tutto.

Scarica

Theory of Structures. Takehome exam Pag. 6

Anteprima di 4 pagg. su 13.
Scarica il documento per vederlo tutto.

Scarica

Theory of Structures. Takehome exam Pag. 11

Disdici quando
vuoi

Acquista con carta
o PayPal

Scarica i documenti
tutte le volte che vuoi

Estratto del documento

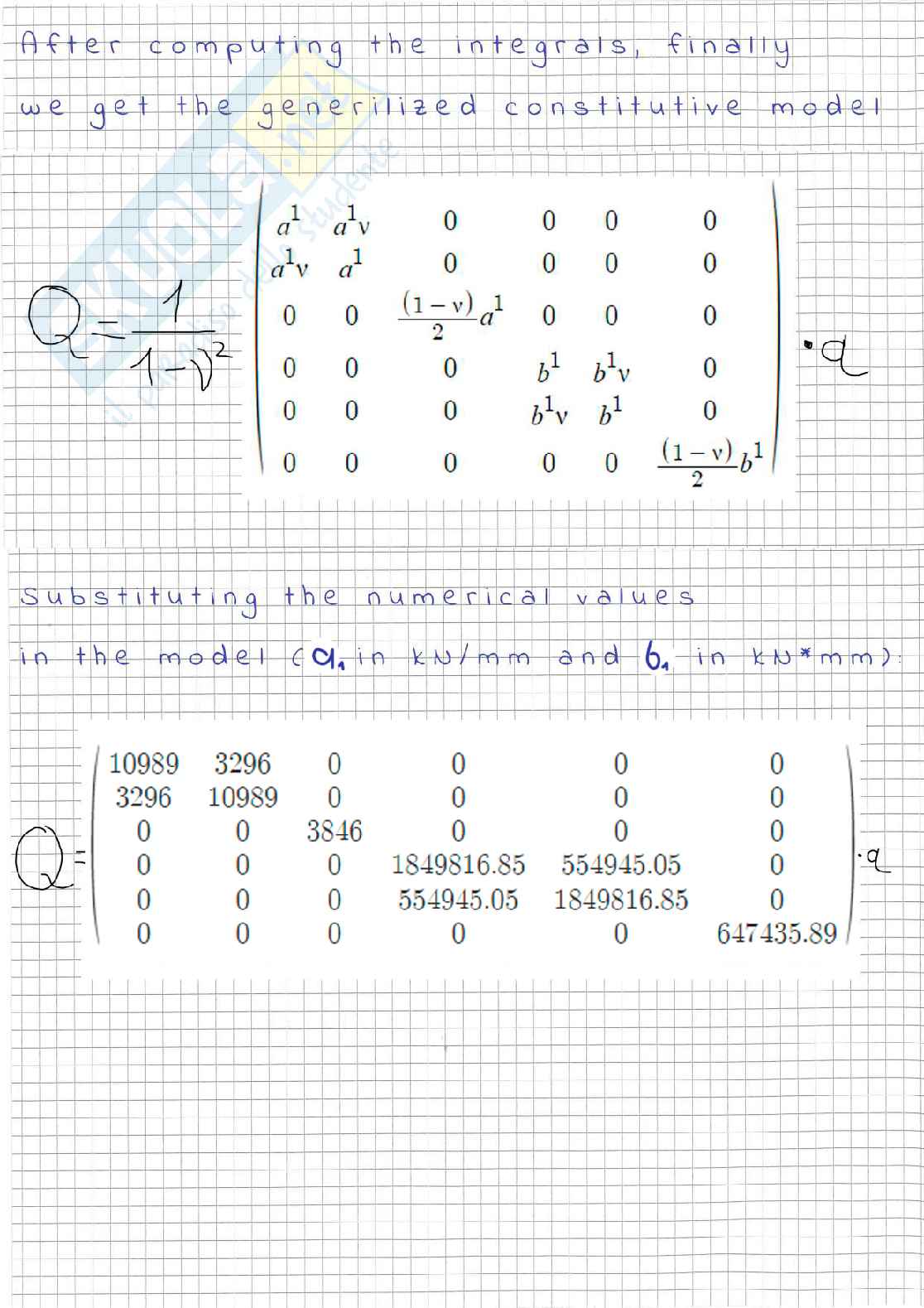

Problem T2 Consider a sandwich plate, with three isotropic
