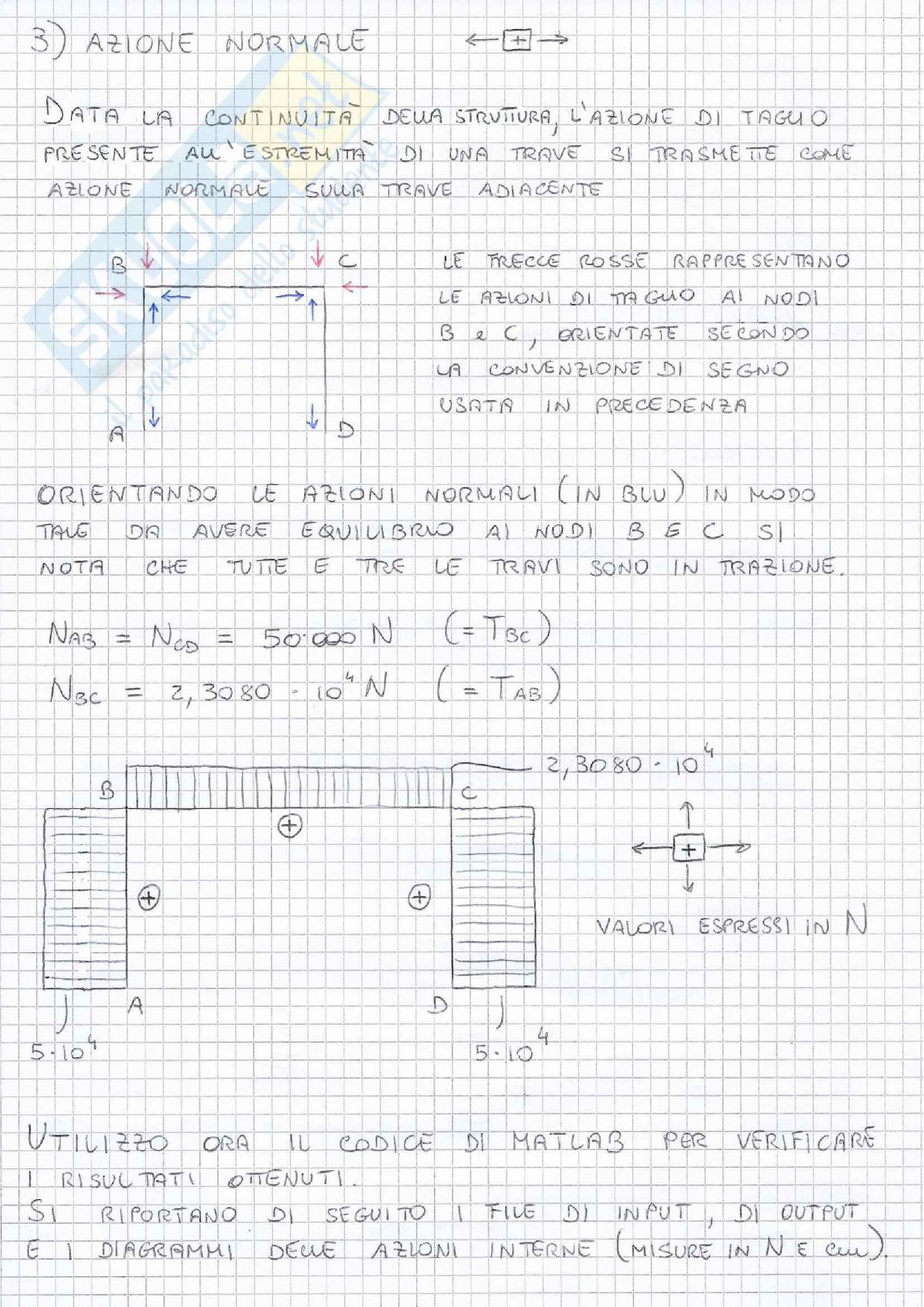

Progetto di un telaio bidimensionale Pag. 1 Progetto di un telaio bidimensionale Pag. 2
Anteprima di 10 pagg. su 52.
Scarica il documento per vederlo tutto.
Scarica
Progetto di un telaio bidimensionale Pag. 6
Anteprima di 10 pagg. su 52.
Scarica il documento per vederlo tutto.
Scarica
Progetto di un telaio bidimensionale Pag. 11
Anteprima di 10 pagg. su 52.
Scarica il documento per vederlo tutto.
Scarica
Progetto di un telaio bidimensionale Pag. 16
Anteprima di 10 pagg. su 52.
Scarica il documento per vederlo tutto.
Scarica
Progetto di un telaio bidimensionale Pag. 21
Anteprima di 10 pagg. su 52.
Scarica il documento per vederlo tutto.
Scarica
Progetto di un telaio bidimensionale Pag. 26
Anteprima di 10 pagg. su 52.
Scarica il documento per vederlo tutto.
Scarica
Progetto di un telaio bidimensionale Pag. 31
Anteprima di 10 pagg. su 52.
Scarica il documento per vederlo tutto.
Scarica
Progetto di un telaio bidimensionale Pag. 36
Anteprima di 10 pagg. su 52.
Scarica il documento per vederlo tutto.
Scarica
Progetto di un telaio bidimensionale Pag. 41
1 su 52
D/illustrazione/soddisfatti o rimborsati
Disdici quando
vuoi
Acquista con carta
o PayPal
Scarica i documenti
tutte le volte che vuoi
Estratto del documento

Azioni alle estremità delle aste:

-----------------------------------------------------

Elem N1[F] T1[F] M1[FL]

N2[F] T2[F] M2[FL]

1 +5.00000e+04 +2.30798e+04 -2.30797e+06

+5.00000e+04 +2.30798e+04 +4.61598e+06

2 +2.30798e+04 -5.00000e+04 +4.61598e+06

+2.30798e+04 -5.00000e+04 -7.38402e+06

3 +2.30798e+04 +5.00000e+04 -7.38402e+06

+2.30798e+04 +5.00000e+04 +4.61598e+06

4 +5.00000e+04 -2.30798e+04 +4.61598e+06

+5.00000e+04 -2.30798e+04 -2.30797e+06

-----------------------------------------------------

Powered by TCPDF (www.tcpdf.org)

Powered by TCPDF (www.tcpdf.org) Input Parte I con peso proprio della struttura

[...]

numero di elementi caricati

4

tabella dei carichi

elem,Px,Py1,Py2,&Tsup,&Tinf

1,-7.008,0,0,0,0

2,0,-5.914,-5.914,0,0

3,0,-5.914,-5.914,0,0

4,7.008,0,0,0,0

[...]

Output

[...]

Azioni alle estremità delle aste:

-----------------------------------------------------

Elem N1[F] T1[F] M1[FL]

N2[F] T2[F] M2[FL]

1 +4.64782e+04 +2.26430e+04 -2.26429e+06

+4.85806e+04 +2.26430e+04 +4.52862e+06

2 +2.26430e+04 -4.85806e+04 +4.52862e+06

+2.26430e+04 -5.00000e+04 -7.30106e+06

3 +2.26430e+04 +5.00000e+04 -7.30106e+06

+2.26430e+04 +4.85806e+04 +4.52862e+06

4 +4.85806e+04 -2.26430e+04 +4.52862e+06

+4.64782e+04 -2.26430e+04 -2.26429e+06

-----------------------------------------------------

Powered by TCPDF (www.tcpdf.org)

Powered by TCPDF (www.tcpdf.org) Input Parte II (X=X1)

numero di nodi numero di asservimenti

7 0

tabella dei nodi tabella degli asservimenti

nodo,x,y master,slave,direzione

1,0,0

2,0,300 numero di nodi caricati

3,240,300 3

4,480,300 tabella dei carichi

5,480,0 nodo,direzione,forza

6,280,0 3,2,189540

7,200,0 6,2,-94770

7,2,-94770

numero di elementi

7 numero di elementi caricati

tabella di incidenze 0

elem,nodo1,nodo2,sez,mat tabella dei carichi

1,1,2,1,1 elem,Px,Py1,Py2,&Tsup,&Tinf

2,2,3,2,1

3,3,4,2,1 numero di vincoli elastici a terra

4,4,5,1,1 0

5,5,6,3,1 tabella dei vincoli

6,6,7,3,1 nodo,direzione,rigidezza

7,7,1,3,1 numero di vincoli elastici interni

numero di sezioni 0

3 tabella dei vincoli

proprietà delle sezioni nodo1,nodo2,direzione,rigidezza

num,area,inerzia,altezza,taglio

1,1.e5,8091,22.0,0.0 numero di cedimenti vincolari

2,1.e5,7763,23.0,0.0 0

3,1.e5,2510,17.1,0.0 tabella dei cedimenti

nodo,direzione,cedimento

numero di materiali

1 numero di vincoli inclinati

proprietà dei materiali 0

num,young,poisson,alpha,pp tabella di inclinazione

1,2.1e7,0.3,11.e-6,0.0 nodo,angolo(gradi),parametro,rig/ced

numero di vincoli a terra

3

tabella dei vincoli a terra

nodo,direzione

1.1

1.2

5.2

File di output - Parte II (X=X1)

Coordinate nodali:

-----------------------------------------------------

Nodo X[L] Y[L]

1 +0.00000e+00 +0.00000e+00

2 +0.00000e+00 +3.00000e+02

3 +2.40000e+02 +3.00000e+02

4 +4.80000e+02 +3.00000e+02

5 +4.80000e+02 +0.00000e+00

6 +2.80000e+02 +0.00000e+00

7 +2.00000e+02 +0.00000e+00

-----------------------------------------------------

Incidenze degli elementi:

-----------------------------------------------------

Elemento Nodo 1 Nodo 2

1 1 2

2 2 3

3 3 4

4 4 5

5 5 6

6 6 7

7 7 1

-----------------------------------------------------

Spostamenti nodali:

-----------------------------------------------------

Nodo Ux[L] Uy[L] Rz[rad]

1 +0.00000e+00 +0.00000e+00 -7.52964e-03

2 +1.99701e-06 +1.35386e-05 +6.75831e-03

3 +9.98504e-07 +1.48070e+00 +3.56606e-19

4 +1.83413e-15 +1.35386e-05 -6.75831e-03

5 +1.99701e-06 +0.00000e+00 +7.52964e-03

6 +1.16492e-06 -2.67641e+00 +7.24811e-03

7 +8.32087e-07 -2.67641e+00 -7.24811e-03

-----------------------------------------------------

Azioni alle estremità delle aste:

-----------------------------------------------------

Elem N1[F] T1[F] M1[FL]

N2[F] T2[F] M2[FL]

1 +9.47700e+04 -8.73691e+03 +9.40280e+06

+9.47700e+04 -8.73691e+03 +6.78173e+06

2 -8.73691e+03 -9.47700e+04 +6.78173e+06

-8.73691e+03 -9.47700e+04 -1.59631e+07

3 -8.73691e+03 +9.47700e+04 -1.59631e+07

-8.73691e+03 +9.47700e+04 +6.78173e+06

4 +9.47700e+04 +8.73691e+03 +6.78173e+06

+9.47700e+04 +8.73691e+03 +9.40280e+06

5 +8.73691e+03 -9.47700e+04 +9.40280e+06

+8.73691e+03 -9.47700e+04 -9.55120e+06

6 +8.73691e+03 -6.40284e-10 -9.55120e+06

+8.73691e+03 -6.40284e-10 -9.55120e+06

7 +8.73691e+03 +9.47700e+04 -9.55120e+06

+8.73691e+03 +9.47700e+04 +9.40280e+06

File di output - Parte II (X=X2)

[...]

Spostamenti nodali:

-----------------------------------------------------

Nodo Ux[L] Uy[L] Rz[rad]

1 +0.00000e+00 +0.00000e+00 -5.37183e-03

2 -1.52836e-01 +9.36633e-06 +5.67356e-03

3 -1.52837e-01 +1.28272e+00 -3.15481e-03

4 -1.52838e-01 +1.77108e-05 -6.99087e-03

5 +1.85685e-06 +0.00000e+00 +8.72697e-03

6 +1.31527e-06 -2.02778e+00 +1.25580e-02

7 +1.00579e-06 -2.54584e+00 -1.97341e-04

-----------------------------------------------------

-----------------------------------------------------

Azioni alle estremità delle aste:

-----------------------------------------------------

Elem N1[F] T1[F] M1[FL]

N2[F] T2[F] M2[FL]

1 +6.55643e+04 -8.12370e+03 +7.47433e+06

+6.55643e+04 -8.12370e+03 +5.03722e+06

2 -8.12370e+03 -6.55643e+04 +5.03722e+06

-8.12370e+03 -6.55643e+04 -1.46321e+07

3 -8.12370e+03 +1.23976e+05 -1.46321e+07

-8.12370e+03 +1.23976e+05 +7.68356e+06

4 +1.23976e+05 +8.12370e+03 +7.68356e+06

+1.23976e+05 +8.12370e+03 +1.01207e+07

5 +8.12370e+03 -1.23976e+05 +1.01207e+07

+8.12370e+03 -1.23976e+05 -7.23593e+06

6 +8.12370e+03 -2.92057e+04 -7.23593e+06

+8.12370e+03 -2.92057e+04 -9.57239e+06

7 +8.12370e+03 +6.55643e+04 -9.57239e+06

+8.12370e+03 +6.55643e+04 +7.47433e+06

-----------------------------------------------------

File di output - Parte II (X=X3)

[...]

-----------------------------------------------------

Spostamenti nodali:

-----------------------------------------------------

Nodo Ux[L] Uy[L] Rz[rad]

1 +0.00000e+00 +0.00000e+00 -3.01056e-03

2 -2.28836e-01 +5.53181e-06 +3.98137e-03

3 -2.28837e-01 +7.85662e-01 -4.74723e-03

4 -2.28837e-01 +2.15453e-05 -6.12646e-03

5 +1.43636e-06 +0.00000e+00 +8.20682e-03

6 +1.19697e-06 -9.62446e-01 +1.28023e-02

7 +9.57575e-07 -1.71347e+00 +4.83915e-03

-----------------------------------------------------

-----------------------------------------------------

Azioni alle estremità delle aste:

-----------------------------------------------------

Elem N1[F] T1[F] M1[FL]

N2[F] T2[F] M2[FL]

1 +3.87227e+04 -6.28408e+03 +4.90263e+06

+3.87227e+04 -6.28408e+03 +3.01741e+06

2 -6.28408e+03 -3.87227e+04 +3.01741e+06

-6.28408e+03 -3.87227e+04 -1.09228e+07

3 -6.28408e+03 +1.50817e+05 -1.09228e+07

-6.28408e+03 +1.50817e+05 +7.17533e+06

4 +1.50817e+05 +6.28408e+03 +7.17533e+06

+1.50817e+05 +6.28408e+03 +9.06055e+06

5 +6.28408e+03 -1.50817e+05 +9.06055e+06

+6.28408e+03 -1.50817e+05 -3.00484e+06

6 +6.28408e+03 -5.60473e+04 -3.00484e+06

+6.28408e+03 -5.60473e+04 -7.48862e+06

7 +6.28408e+03 +3.87227e+04 -7.48862e+06

+6.28408e+03 +3.87227e+04 +4.90263e+06

-----------------------------------------------------

File di output - Parte II (X=X4)

[...]

-----------------------------------------------------

Spostamenti nodali:

-----------------------------------------------------

Nodo Ux[L] Uy[L] Rz[rad]

1 +0.00000e+00 +0.00000e+00 -1.20287e-03

2 -1.51159e-01 +2.37275e-06 +1.92650e-03

3 -1.51160e-01 +2.48836e-01 -3.73693e-03

4 -1.51160e-01 +2.47044e-05 -3.92032e-03

5 +7.35553e-07 +0.00000e+00 +5.21215e-03

6 +7.04905e-07 -1.21326e-01 +6.70172e-03

7 +5.82313e-07 -6.64272e-01 +5.29024e-03

-----------------------------------------------------

-----------------------------------------------------

Azioni alle estremità delle aste:

-----------------------------------------------------

Elem N1[F] T1[F] M1[FL]

N2[F] T2[F] M2[FL]

1 +1.66092e+04 -3.21805e+03 +2.25509e+06

+1.66092e+04 -3.21805e+03 +1.28968e+06

2 -3.21805e+03 -1.66092e+04 +1.28968e+06

-3.21805e+03 -1.66092e+04 -5.68620e+06

3 -3.21805e+03 +1.72931e+05 -5.68620e+06

-3.21805e+03 +1.72931e+05 +4.68965e+06

4 +1.72931e+05 +3.21805e+03 +4.68965e+06

+1.72931e+05 +3.21805e+03 +5.65506e+06

5 +3.21805e+03 -1.72931e+05 +5.65506e+06

+3.21805e+03 -1.72931e+05 +2.19645e+06

6 +3.21805e+03 -7.81608e+04 +2.19645e+06

+3.21805e+03 -7.81608e+04 -4.05642e+06

7 +3.21805e+03 +1.66092e+04 -4.05642e+06

+3.21805e+03 +1.66092e+04 +2.25509e+06

-----------------------------------------------------

Powered by TCPDF (www.tcpdf.org)

Powered by TCPDF (www.tcpdf.org)

Powered by TCPDF (www.tcpdf.org)

Powered by TCPDF (www.tcpdf.org)

Powered by TCPDF (www.tcpdf.org) Input Parte II (X=X1 - Cambio Sezioni)

numero di nodi numero di asservimenti

7 0

tabella dei nodi tabella degli asservimenti

nodo,x,y master,slave,direzione

1,0,0

2,0,300 numero di nodi caricati

3,240,300 3

4,480,300 tabella dei carichi

5,480,0 nodo,direzione,forza

6,280,0 3,2,189540

7,200,0 6,2,-94770

7,2,-94770

numero di elementi

7 numero di elementi caricati

tabella di incidenze 0

elem,nodo1,nodo2,sez,mat tabella dei carichi

1,1,2,1,1 elem,Px,Py1,Py2,&Tsup,&Tinf

2,2,3,2,1

3,3,4,2,1 numero di vincoli elastici a terra

4,4,5,1,1 0

5,5,6,3,1 tabella dei vincoli

6,6,7,3,1 nodo,direzione,rigidezza

7,7,1,3,1 numero di vincoli elastici interni

numero di sezioni 0

3 tabella dei vincoli

proprietà delle sezioni nodo1,nodo2,direzione,rigidezza

num,area,inerzia,altezza,taglio

1,1.e5,8091,22.0,0.0 numero di cedimenti vincolari

2,1.e5,18260,29,0.0 0

3,1.e5,13670,27,0.0 tabella dei cedimenti

nodo,direzione,cedimento

numero di materiali

1 numero di vincoli inclinati

proprietà dei materiali 0

num,young,poisson,alpha,pp tabella di inclinazione

1,2.1e7,0.3,11.e-6,0.0 nodo,angolo(gradi),parametro,rig/ced

numero di vincoli a terra

3

tabella dei vincoli a terra

nodo,direzione

1.1

1.2

5.2

File di output - Parte II (X=X1 - Cambio Sezioni)

Coordinate nodali:

-----------------------------------------------------

Nodo X[L] Y[L]

1 +0.00000e+00 +0.00000e+00

2 +0.00000e+00 +3.00000e+02

3 +2.40000e+02 +3.00000e+02

4 +4.80000e+02 +3.00000e+02

5 +4.80000e+02 +0.00000e+00

6 +2.80000e+02 +0.00000e+00

7 +2.00000e+02 +0.00000e+00

-----------------------------------------------------

Incidenze degli elementi:

-----------------------------------------------------

Elemento Nodo 1 Nodo 2

1 1 2

2 2 3

3 3 4

4 4 5

5 5 6

6 6 7

<
