Progetto di illuminotecnica

SCENA LUCE: FATTORE DI LUCE DIURNA

(luce naturale e assenza di radiazione solare diretta)

H= 0,85 m D)

Grafica valori (

Visualizzazione Sole - Ombre

(luce naturale e assenza di radiazione solare diretta)

Rappresentazione colori sfalsati

Nelle slide seguenti si procede con l’analisi di alcuni orari e giorni in cui si possono

verificare criticità dovute alle presenza di luce naturale diretta.

Più precisamente si farà riferimento alle seguenti scene:

21 giugno ore 08:00

21 dicembre ore 08:00

21 giugno ore 13:00

21 dicembre ore 13:00

21 giugno ore 16:00

21 dicembre ore 16:00

Visualizzazione Sole - Ombre

(luce naturale e assenza di radiazione solare diretta)

Rappresentazione colori sfalsati

Nelle slide seguenti si procede con l’analisi di alcuni orari e giorni in cui si possono

verificare criticità dovute alle presenza di luce naturale diretta.

Più precisamente si farà riferimento alle seguenti scene:

21 giugno ore 08:00

21 dicembre ore 08:00

21 giugno ore 13:00

21 dicembre ore 13:00

21 giugno ore 16:00

21 dicembre ore 16:00

Visualizzazione Sole - Ombre

(luce naturale e assenza di radiazione solare diretta)

Rappresentazione colori sfalsati

Nelle slide seguenti si procede con l’analisi di alcuni orari e giorni in cui si possono

verificare criticità dovute alle presenza di luce naturale diretta.

Più precisamente si farà riferimento alle seguenti scene:

21 giugno ore 08:00

21 dicembre ore 08:00

21 giugno ore 13:00

21 dicembre ore 13:00

21 giugno ore 16:00

21 dicembre ore 16:00

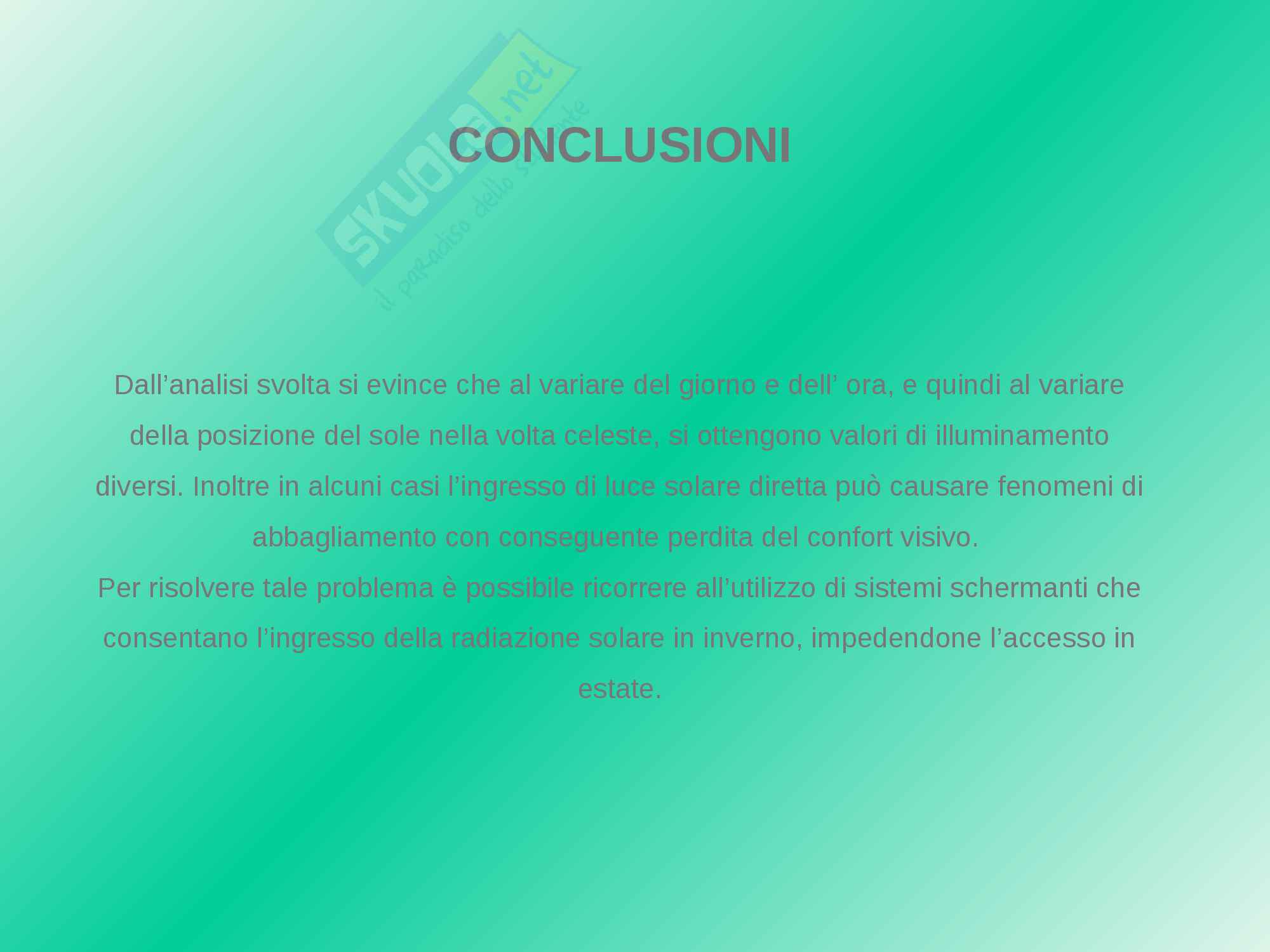

CONCLUSIONI

Dall’analisi svolta si evince che al variare del giorno e dell’ ora, e quindi al variare

della posizione del sole nella volta celeste, si ottengono valori di illuminamento

diversi. Inoltre in alcuni casi l’ingresso di luce solare diretta può causare fenomeni di

abbagliamento con conseguente perdita del confort visivo.

Per risolvere tale problema è possibile ricorrere all’utilizzo di sistemi schermanti che

consentano l’ingresso della radiazione solare in inverno, impedendone l’accesso in

estate.

Le diverse attività che possono essere eseguite all’interno dell’ambiente sono:

leggere, guardare la tv, pranzare, cucinare; per ognuna di esse è stata creata

una diversa scena luce, garantendo sempre un certo livello di confort visivo.

Inoltre si è pensato di limitare l’utilizzo dell’ impianto alle sole ore serali.

Progettazione dell’illuminazione

Il calcolo è stato effettuato ipotizzando il modello di cielo sereno.

artificiale

Scelta delle lampade

Le lampade utilizzate sono incandescenti tradizionali ed alogene. Tale scelta

deriva da una serie di parametri indicati dalla normativa uni en 12464-1:

1. Resa cromatica: per interni non può essere inferiore a 80;

2. Tonalità di luce;

3. Efficienza energetica;

4. Durata della vita;

5. Costo Curve fotometriche

Disposizione delle lampade

La disposizione delle lampade,

per ogni scena luce, discende

dalla volontà di ottenere livelli di

illuminamento, sulla zona del

compito e nell’area

immediatamente circostante,

che rispettino le indicazioni

fornite dalla norma uni en

12464-1

Scena Luce Pranzo

Per la scena luce pranzo sono state utilizzate:

-2: lampade Iguzzini 3022 radial 301W

-1: lampade Iguzzini 8069 famiglia pixel 185 100W

Scena Luce Pranzo: Grafica dei Valori (E)

- E sul compito = 500lux

- E area circostante = 300

lux

Fattore di uniformità sul tavolo:

Emin/Em = 445/483 = 0,92

Scena Luce Lettura

Per la scena luce lettura sono state utilizzate:

-2: lampade Iguzzini SM19 cup 75W (h=1,50m)

- 1: lampade Iguzzini SM19 cup 75W (h=1,00m)

Scena Luce Lettura: Grafica dei Valori (E)

- E sul compito = 400 lux

- E area circostante = 200

lux

Fattore di uniformità sul divano =

= Emin/Em = = 169/315 =0,54

Scena Luce TV

Per la scena luce TV sono state utilizzate:

d

- 1: lampada Iguzzini S 10 serie vela plisse 100W

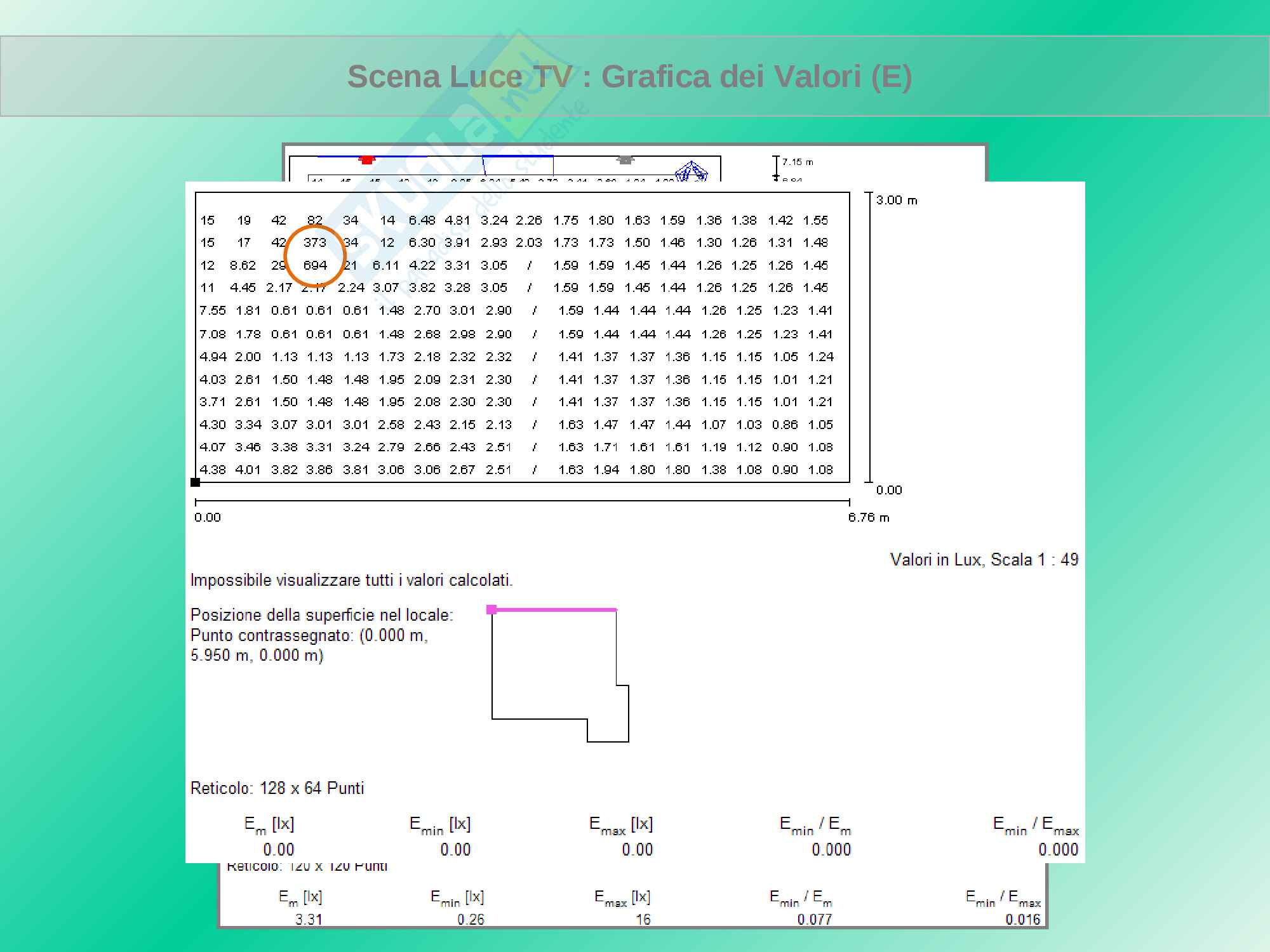

Scena Luce TV : Grafica dei Valori (E)

Scena Luce ingresso

Per la scena luce ingresso sono state utilizzate:

d

-2: lampade Iguzzini S 10 serie vela plisse 100W

d

-2: Lampa e Iguzzini Sm 19 cup 75W

-1: Lampade Iguzzini 8069 incassi famiglia pixel 185 100W

Scena Luce ingresso : Grafica dei Valori (E)

- E sul compito = 100lux

- E area circostante

trascurabile

Scena Luce Cucina

Per la scena luce ingresso sono state utilizzate:

-1: lampade Iguzzini 3022 radial 301W

-3: lampade Iguzzini M656 iN30 27W
