Esercitazione 4 Costruzioni navali 1

Esercitazione 2

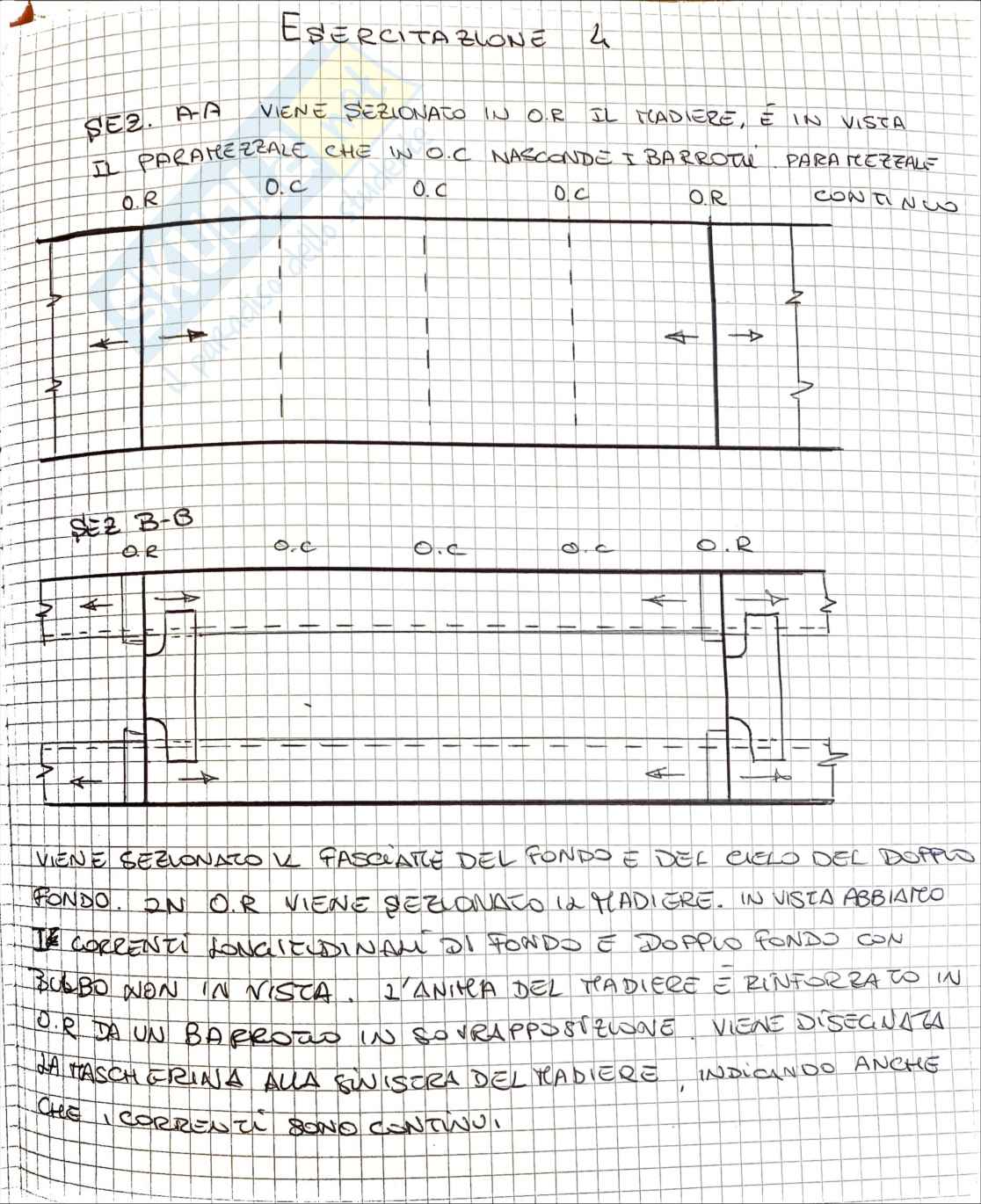

SEZ. A-A Viene sezionato in O.R il madiere, è in vista il paramezzale che in O.C. nasconde i barrotto paramezzale.

O.R O.C O.C O.R continuo

Viene sezionato un fasciame del fondo e del cielo del doppio fondo. In O.R viene sezionato il madiere. In vista abbiamo le correnti longitudinali di fondo e doppio fondo con bulbo non in nicchia. L'anima del madiere è rinforzato in O.R. da un barrotto in sovrapposizione. Viene disegnata la mascherina alla sinistra del madiere, indicando anche che correnti sono continui.

Esercitazione 2

Sez. AA viene sezionato in OR il madiere, è in vista il paramezzale che in OC nasconde i barrotto paramezzale.OR OC OC OC OR continuo

Sez. BB

Viene sezionato il fasciame del fondo e del cielo del doppio fondo. In OR viene sezionato il madiere. In vista abbiano le correnti longitudinali di fondo e doppio fondo con scalmotti non in vista. L'anima del madiere è rinforzato in OR da un barrotto in sovrapposizione viene disegnata una mascherina alla sinistra del madiere, indicando anche che le correnti sono continui.

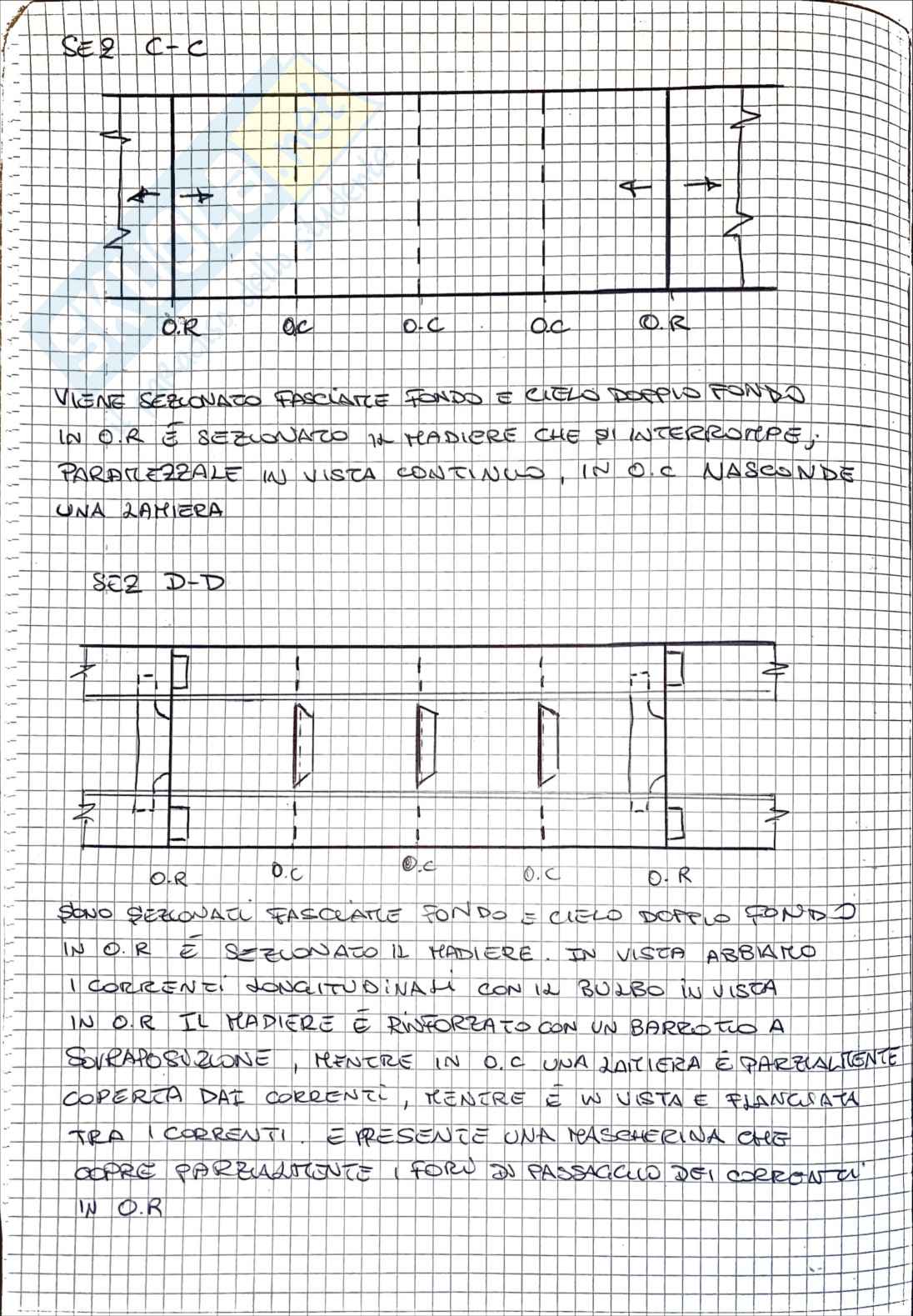

SEZ C-C

VIENE SEZIONATO FASCIALE FONDO E CIELO DOPPIO FONDO IN O.R. È SEZIONATO IL MADRIERE CHE SI INTERROMPE, PARAPETTALE IN VISTA CONTINUA. IN o.c. NASCONDE UNA BARIERA

SEZ D-D

SONO SEZIONATI FASCIALE FONDO E CIELO DOPPIO FONDO IN O.R. È SEZIONATO IL MADRIERE. IN VISTA ABBIAMO I CORRENTI LONGITUDINALI CON IL BULBO IN VISTA IN O.R. IL MADRIERE È RINFORZATO CON UN BARRETTO A SOVRAPPOSIZIONE, MENTRE IN o.c. UNA BARIERA È PARZIALMENTE COPERTA DAI CORRENTI, MENTRE È IN VISTA È FIANCHIATA TRA I CORRENTI. È PRESENTE UNA MASCHERINA CHE CORRE PARALLELAMENTE (FORO DI PASSAGGIO DEI CORRENTI IN O.R.)

viene sezionato il fasciame del fianco

in or. è sezionato in parte la materia della ossatura rinfi

e in parte in sua piatta banda

in cui sezione totale è fino al secondo corr longitudinal

in or. è sezionata la ossatura verticale e la fiancata della

squadra in sovrapposizione

che si estende fino al

dritto corre longitudinale

è in vista in fasciame del

cielo del doppio fondo

che nasconde il pritto e

secondo corr longi.

È sezionato il fasciame del piano.

In OR si sezione la costola rompe

onda relativa piattabanda.

È sezionato in OC la costola

comune. Entrambe costole

rinfi. e cotoni sono passanti

rispetto al corrente longitudinale

in vista.

Il corrente long. nei sono all’esercizio

in piattabanda.

Nelle sez. comuni è presente cham

mascherina che copre in parte

il foro di passaggio.

Le soluzioni di collegamento adottato

sono fatte per favorire in saldatura.

E sezionato in piano

In or e sezionata la squadra

Di collegamento tra costole

E brumo rinforzo

Al 1^o e 2^o corr. del ponte

E sezionato il barrotto

Di irrigidimento.

Ad un certo punto si vede

La piattabanda che si estende

Fino al 3 corr longit del

Ponte, che nasconde il

Pamleft della squadra

In d.c. sono sezionate le

Costole e le squadre di

Collegamento a sovrapposizione

Che collegano costole

Con i corr longitudinale

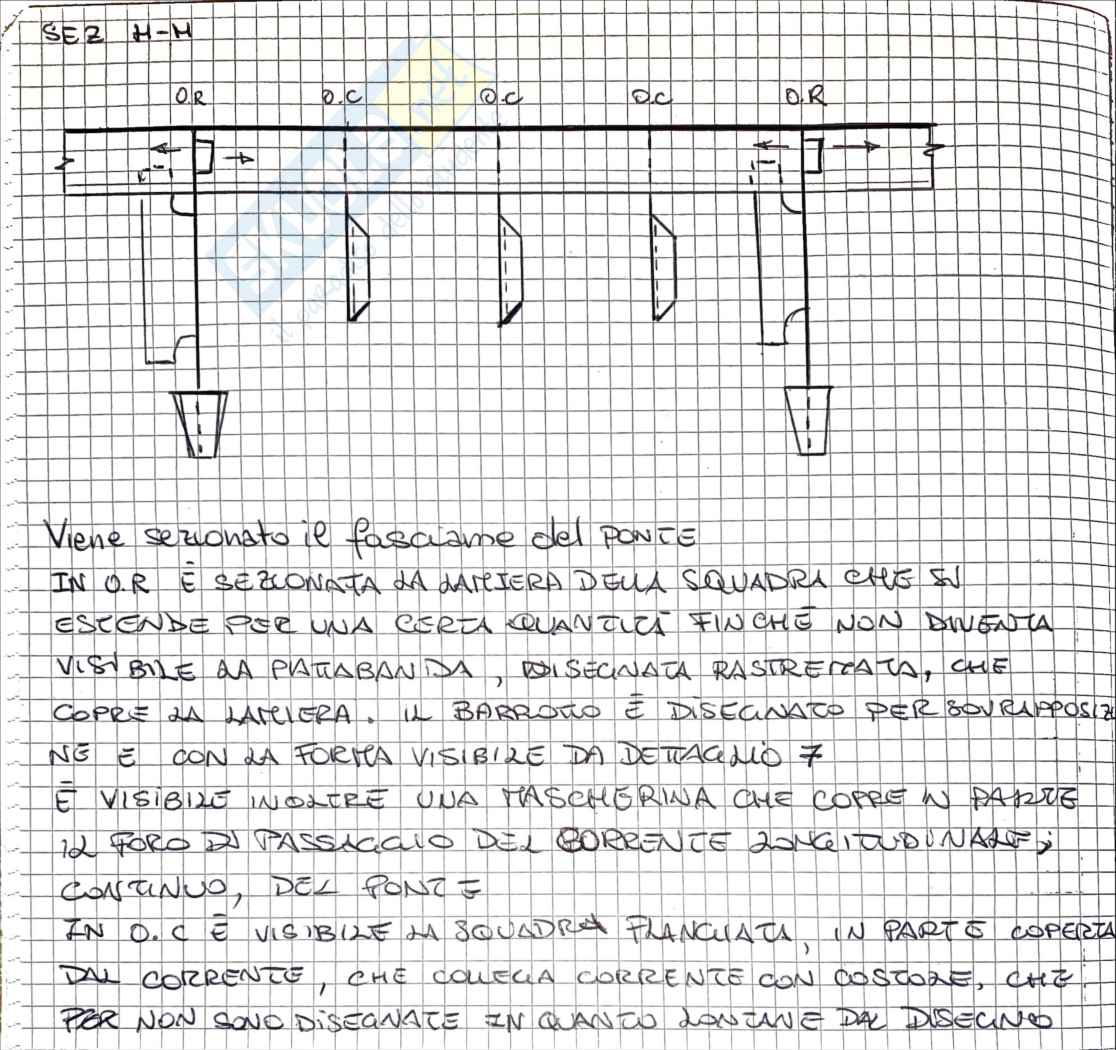

Sezione 4-N

Viene sezionato il fascilame del ponte.

In OR è sezionata la madera della squadra che si

estende per una certa quantità finché non diventa

visibile alla pattabanda, disegnata rastrecciata, che

copre la madera. Il barrotto è disegnato per sovrapporsi

ne è con la forza visibile da dettaglio 7.

È visibile inoltre una mascherina che corre in parte

il foro di passaggio del corrente longitudinale,

continuo, del ponte.

In OC è visibile una squadra fianchetta, in parte coperta

dal corrente, che collega corrente con costole. Che

per non sono disegnate in quanto distante dal disegno.
