Muro di sostengo

Muri di sostegno

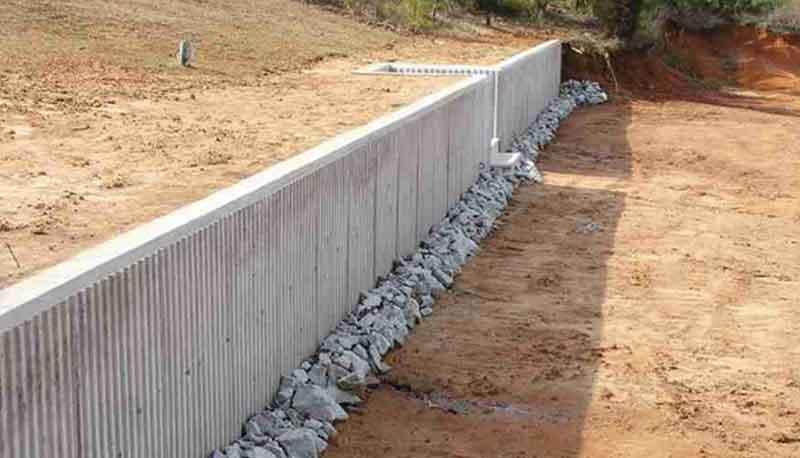

Per muro di sostegno si intende un’opera d’arte con la funzione principale di sostenere o contenere fronti di terreno di qualsiasi natura e tipologia, eventualmente artificiali. I materiali con i quali può essere realizzato sono: muratura di mattoni, muratura di cls non armato, cemento armato.

Può essere utilizzato nel caso in cui si debba realizzare un parcheggio o una strada sotto il livello del piano di campagna.

Classificazione

I muri di sostegno possono essere distinti in base al posizionamento o al principio statico con cui resistono.

In base al posizionamento abbiamo:

• Muri di controripa, che sostengono un manufatto;
• Muri di sottoripa o sottoscarpa, che sostengono terre sovrastanti il manufatto.

In base al principio statico si hanno:

• Muri a gravità, che sono muri massicci in pietra e/o cls a basso dosaggio, che resistono alla spinta della terra grazie al loro peso. Possiamo avere diverse tipologie di muro:

Le forze agenti sul muro sono il peso proprio, eventuali carichi verticali, la spinta della terra (orizzontale o inclinata) e l’eventuale spinta idraulica orizzontale.

Per quanto riguarda il criterio di resistenza, il muro sotto l’azione della spinta deve restare in equilibrio, non devo cioè ruotare o traslare e il terreno su cui è fondato non deve collassare né subire cedimenti tali da comprometterne la funzionalità.

Progetto di un muro di sostegno a gravità

Il progetto si articola a partire dalle verifiche di stabilità, che sono verifica a ribaltamento, a scorrimento e schiacciamento, in modo da garantire i coefficienti di sicurezza richiesti. Inoltre impone un’analisi attenta delle caratteristiche del terreno che opera la spinta (caratteristiche meccaniche ecc..) e un’accurata esecuzione delle opere che garantiscono il rispetto delle condizioni ipotizzate nel calcolo.

• Muri a mensola, sono dei muri con le pareti in cemento armato, che a differenza dei muri a gravità, hanno un comportamento elastico. La parete è incastrata nella base di fondazione che ha il comportamento strutturale di una mensola. Distinguiamo due tipologie di muri a mensola:

a) Tipologia che presenta un’ala di base più grande verso l’interno del terrapieno; essa sfrutta il peso della terra in favore della stabilità, comportandosi quindi complessivamente come un muro di sostegno a gravità (h max 6-7 m).
