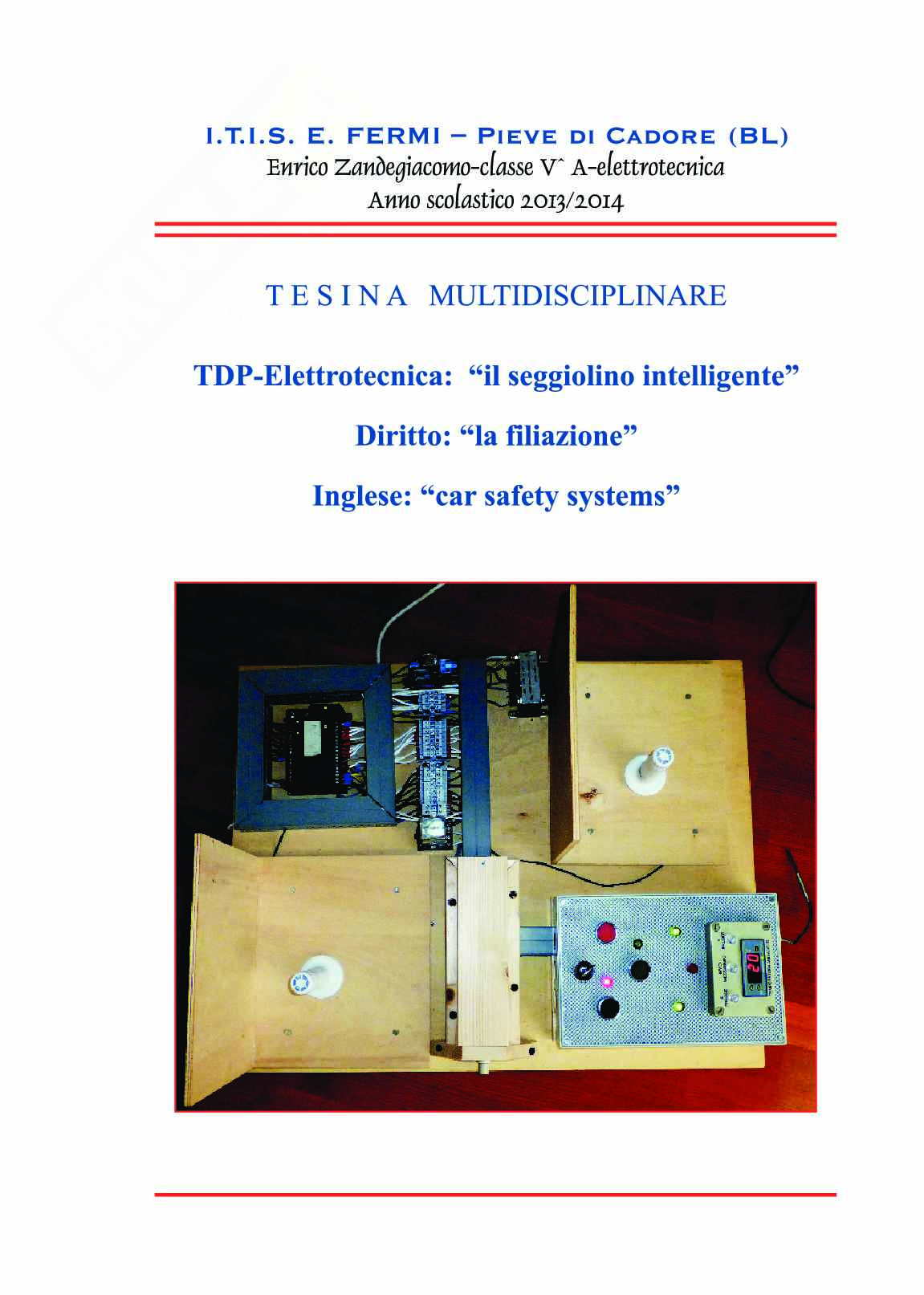

Seggiolino Intelligente, tesina

I.T.I.S. E. Fermi, Pieve di Cadore (BL)

Enrico Zanoegiacomo - classe V A elettrotecnica

Anno scolastico 2013/2014

Tesina multidisciplinare

TDP-Elettrotecnica: il seggiolino intelligente

Diritto: la filiazione

Inglese: car safety systems

Indice

Capitolo I

Premessa................................................................. Pag. 4

Obiettivo della tesi..................................................... Pag. 4

Componenti e software utilizzati per il prototipo....................... Pag. 4

Capitolo II

Fasi di realizzazione prototipo......................................... Pag. 5

Capitolo III

Schemi elettrici........................................................ Pag. 6

Capitolo IV

Fasi realizzazione scatola comandi...................................... Pag. 8

Capitolo V

Funzionamento prototipo.................................................. Pag. 9

Capitolo VI

Applicazione su un'automobile............................................ Pag. 10

Capitolo VII

Conclusioni.............................................................. Pag. 11

Capitolo VIII: Diritto

La filiazione............................................................ Pag. 12

L'adozione dei minorenni................................................... Pag. 13

Capitolo IX: Inglese

Car safety systems........................................................ Pag. 14

Capitolo I

Premessa

Negli ultimi anni si è assistito ad un crescente proliferare, nelle automobili, di sistemi elettronici che, in modo sempre più sofisticato, assistono l'automobilista durante la guida. Attraverso centraline computerizzate si attivano controlli di frenata, di stabilità, radar anticollisione ecc. che ci permettono di avere maggiore sicurezza nella guida.

Purtroppo però a volte non basta.

Troppo spesso è capitato che degli automobilisti distratti, nonostante tutti i dispositivi di sicurezza, abbiano dimenticato un bambino nel seggiolino, sotto al sole, con tragiche conseguenze.

Perché allora non pensare ad un sistema che permetta ai vari dispositivi presenti sulle nostre automobili di avvisarci quando scendiamo dall'auto e sul seggiolino rimane da solo il bambino?

Obiettivo della tesi

Lo scopo di questa tesi è di realizzare un seggiolino intelligente.

Attraverso un impianto gestito da un PLC, programmato con il software Step 7, il seggiolino cerca di impedire, attraverso una serie di segnali, che un bambino venga dimenticato in auto, evitando così le possibili conseguenze.

Componenti e software utilizzati per il prototipo

• Base e seggiolini realizzati in compensato.
• Due sensori di peso (fine corsa porta automobile).
• Due manopole avvitabili per simulare il peso.
• Canaline e barre omega.
• Cavi da 1,5 mm².
• Relè, spie luminose di vari colori e 3 pulsanti.
• Motorino DC per simulare alzacristalli.
• Termostato con relativa sonda.
• PLC SIEMENS Mod. S7 200.
• Software programmazione: Step 7.
• Software disegno: Progecad.

Pag. 4

Capitolo II

Fasi di realizzazione del prototipo

Il prototipo del seggiolino è stato realizzato con una base in compensato alla quale sono stati fissati due seggiolini, che simulano il sedile anteriore dell’autista e quello posteriore del bambino.

Sotto ai due sedili sono stati posizionati i due “sensori di peso”, necessari per determinare la presenza di una persona sui sedili.

In realtà si tratta di semplici fine-corsa utilizzati nelle portiere delle automobili per accendere-spegnere la luce interna, questo perché non è possibile recuperare dai sedili di un’auto i sensori perché formano un tutt’uno con il rivestimento degli stessi.

Sono state fissate sopra i sedili due manopole. Avvitandole, si simula la presenza di una persona e si provoca un abbassamento del sedile che, spingendo sul fine corsa “sensore”, ne provoca l’apertura.

Sono stati installati il PLC con le canaline e le “barre omega” per permettere un corretto collegamento elettrico e un motorino (DC) che simula l’apertura dei finestrini.

Il PLC esegue un programma caricato precedentemente ed elabora i segnali digitali o analogici provenienti da sensori e diretti agli attuatori presenti in un impianto. È composto da un alimentatore, dalla CPU che in certi casi può avere una memoria interna, da un certo numero di schede di ingressi digitali e uscite analogiche o digitali.

La prima azione che il PLC compie è la lettura degli ingressi del portale, poi compila il programma, infine attiva le uscite desiderate.

Capitolo III

Schemi elettrici

È stato realizzato l'impianto elettrico utilizzando lo schema elettrico elaborato con Progecad e illustrato sulla seguente immagine.

STOP E

START E

U

24 V DC

INPUT

CHIAVE

P_TEMPO

SP1

SP2

TEMP

SIEMENS S7 200

OUTPUT 10 OUT

RUNTERMSTOP
