Sistemi - Soluzione

Premessa.

La traccia di questo anno integra richieste che possono essere ricondotte a due tipi di prove,

informatica sistemi, senza lasciare spazio ad opzioni facoltative.

Alcuni quesiti vanno oltre le possibilità degli studenti e comunque sono affrontabili solo in modo

approssimativo. Una per tutte la richiesta di analisi dei costi, della cui complessità si parlerà più

avanti.

Soluzione.

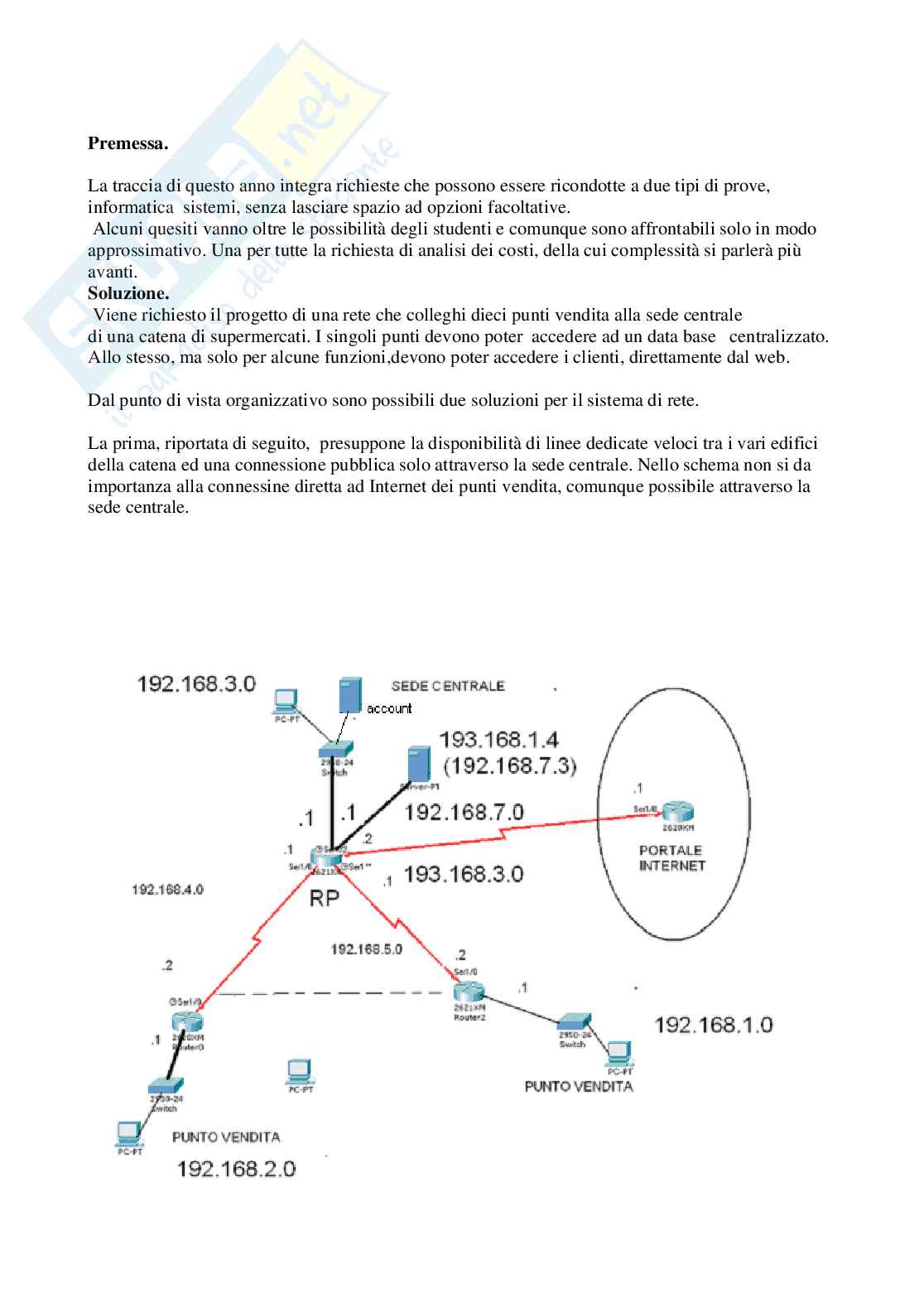

Viene richiesto il progetto di una rete che colleghi dieci punti vendita alla sede centrale

di una catena di supermercati. I singoli punti devono poter accedere ad un data base centralizzato.

Allo stesso, ma solo per alcune funzioni,devono poter accedere i clienti, direttamente dal web.

Dal punto di vista organizzativo sono possibili due soluzioni per il sistema di rete.

La prima, riportata di seguito, presuppone la disponibilità di linee dedicate veloci tra i vari edifici

della catena ed una connessione pubblica solo attraverso la sede centrale. Nello schema non si da

importanza alla connessine diretta ad Internet dei punti vendita, comunque possibile attraverso la

sede centrale.

L’ipotesi alternativa sarebbe quella che vede tutti i punti vendita e la sede centrale collegati tramite

Internet.

Consideriamo la prima soluzione.

Cominciamo ad organizzare la rete della sede centrale.

Dalla traccia si apprende che è composta da due uffici e due magazzini.

Non sono indicate le postazioni utente né le dimensioni delle aree interessate.

Ipotizziamo pertanto che gli uffici ed i magazzini siano contigui e compresi in un’unica struttura.

Come ulteriore semplificazione, del resto realistica, ipotizziamo che il tutto occupi una superficie

2 .

non superiore ai 1000 m

Supponiamo inoltre che l’edificio disponga di un punto d’accesso ad una linea digitale a banda

larga, con borchia d’accesso in apposito locale, che funga da MDF

Con uno schema del genere la strutturazione della rete risulta abbastanza agevole.

Praticamente si userà una struttura a stella nella quale il centro stella di paino coinciderà con l’ IDF

che, a sua volta coincidente con l’ MDF

Considerato che le distanze delle postazioni non superano i 100m (ulteriore ipotesi), si potranno

usare cavi UTP di categoria 5 con connessioni Ethernet a 100 Mb.

Per il collegamento del server si potrà usare una porta dedicata del router Del tipo Gb Ethernet.

La scelta del collegamento del server ad una specifica porta torna utile anche per questioni di

sicurezza e protezione.

I computer degli uffici e quelli del magazzino saranno collegati ad un unico switch, dimensionato

per una ridondanza di almeno il 30%. Un patch panel consentirà le connessioni dinamiche dei vari

host..

E’ importante che il cablaggio preveda una ridondanza per future espansioni di almeno il 30%.

2

Lo spazio a disposizione per postazione deve essere di 8-10 m

La dotazione delle terminazioni utente deve essere:

una presa unel-bipasso 10/16 A

una presa bipasso 10/16 A

una presa RJ45 ed eventualmente una per fibra ottica

Le distanze:

Posto lavoro - max 5m

TO Hcc max 90m

Patch cord max 5m

Inoltre i cavi devono essere :

Flame retardant, FR

Low smoke LS

Zero Halogen ZH o 0 H

Lo stanzino di permutazione può essere organizzato con armadi o con rack a vista

L’ambiente ospite, o l’armadio , deve rispettare le norme di sicurezza, garantendo umidità e

o C.

temperatura entro i limiti di 50% e 21

Con rack a vista la distanza dal muro deve essere di almeno 45 cm e la parete retrostante deve

essere isolata con polistirolo o equivalenti.

Anche il server, conviene venga messo nello stanzino delle apparecchiature.

Organizzazione logica delle reti.

Reti interne

192.168.1.0

192.168.2.0

192.168.3.0

192.168.4.0

192.168.5.0

192.168.7.0

SERVER WEB

192.168.7. 3

193. 168.1.4 indirizzo visto dall’esterno associato da RP con NAT

Indirizzo seriale per Internet

1 93.168.3.0

G li indirizzi specifici assegnati alle porte dei routers sono indicati nello schema generale.

Sfruttando le potenzialità degli ap parati disponibili sul mercato, si possono limitare gli accessi alla

re te interna con opportune ACL.

Il server web col database dovrà essere visto dall’esterno con NAT statico all’indirizzo 193.168.1.4.

I vari host saranno invece mascherati con Overload dal router RP

Per lo stess o router RP l’instradamento sarà realizzato con RIP e gli saranno dichiarate le reti

c ollegate:

192.168.3.0

192.168.4.0

192.168.5.0

192.168.7.0

193.168.3.0

La rotta di defau lt, 0.0.0.0 , sarà indirizzata verso il router del portale di Internet, che ipotizziamo

sia: 193.168.1.1

Configur

azione dei singoli Host

Avranno indirizzi in DHCP e come gateway il router (1 92.168.2.1)

Lo stesso indirizzo potrà essere utilizzato come DNS.

Ipotizzando che il sistema operativo Sia Client/server, del tipoWIN2003, si potrà utilizzare come

DNS primar

io quello della rete locale che, per le dimensioni della stessa, fungerà anche da server

di account.

Come DNS alternativo si potrà dare il router RP.

A quest’ultimo sarà indicato il server DNS del portale Internet.

Il server che ospita il DB andrebbe messo nella sala delle apparecchiature.

O

RGANIZZAZIONE DEL PUNTO VENDITA

a traccia parla di un magazzino. Ipotizziamo che ci sia almeno un ufficio.

L

Le considerazioni generali sull’organizzazione del cablaggio sono simili a quelle viste per la sede

principale.

Gli indirizzi saranno privati e di Classe C, del tipo

1 92.168.N.0

Anche la connessione al router principale RP non richiederà indirizzi pubblici.

I vari computers dovranno solo avere accesso alla sede principale. L’accesso ad Internet diretto non

è richiesto ma, eventualmente, garantito dal router RP.

Non è necessario utilizzare una rete C/S. Basta una peer to peer.

Essendo pochi, i pc dei punti vendita possono avere indirizzi statici.

C ome DNS e gateway possono utilizzare l’indirizzo del router locale, !92.168. N. 1

S i potrebbe pensare all’implementazione di collegamenti VPN per sicurezza.

Collaudo

Anche questa è una questione complessa. Si richiedono verifiche di ambienti, apparati,

connessioni, sia in termini di 626 che di funzionalità specifica ed affidabilità.

Per la sola parte rete possiamo distinguere il collaudo Hw e quello Sw, che dovrebbero seguire una

certificazione di conformità rilasciata dalle aziende installatrici.

Dal punto di vista elettrico, Tester di rete possono essere usati per le misure di tutti quei param

etri

p revisti dagli standard, dalla continuità alla immunità ai disturbi.

nnettività delle sedi, appositi sw di gestione e controllo sono disponibili sul mercato.

Per la co

Costi.

Discorso complesso. Una stima, seppur di massima, deve procedere per categorie.

Diverse sono le voci da portare in conto e vanno ben oltre la valutazione dei solo apparati di rete.

Esaminiamo alcune voci.

C osti Hw. Comprendono: stazioni, cavi, Canaline, rack, armadi, borchie, gruppi di continuità,

schede di rete, impianti di climatizzazione, appara ti di rete, infrastrutture, servers.

Costi Sw. .

Sono da distribuire su due tipologie

Sw di base (sistemi operativi)

Sw applic ativi (sito web, gestore di DB, moduli gestione apparati..)

Servizi.

P osa in opera, Collaudo, certificazione, registrazione del dominio….

.

Predisposizione degli ambienti

ORGANIZZAZIONE DB di progettazione e implementazione di un database, che richiede

Si tratta di un problema classico

un’analisi puntuale delle funzionalità di sistema nel suo complesso, in modo da ottimizzare tempi di

accesso e impegno di memoria.

R isulta fondamentale lo schema concettuale e logico del database, che evita la duplicazione dei dati

e, insieme ad un sistema di backup automatico, consente, in caso di crash, il recupero dei dati.

rno alle seguenti entità fondamentali:

Da un punto di vista concettuale, il database si articola into

Prodotto (contenente i dati relativi ai prodotti in giacenza);

PuntoVendita (contenente i dati relativi ai punti vendita); per i punti vendita);

Magazzino (contenente i dati relativi ai magazzini disponibili l’acquisto on line);

Cliente (contenente i dati relativi ai clienti che si sono registrati per

endita (contenente i dettagli relativi ai prodotti acquistati);

V

Ordine (contenente i dettagli dei prodotti richiesti dai magazzini).

Da un punto di vista logico, lo schema è composto dalle seguenti relazioni:

Prodotto (codice, nome, descrizione, prezzo);

PuntoVendita (codice, nome, indirizzo, telefono);

Magazzino (codice, nome, indirizzo, telefono, codice_PuntoVendita);

Giacenza (codice_prodotto, codice_magazzin o, quantità);

Dettaglio_vendita (codice_p

rodotto, codice_vendita, quantità);
