Nautico - Soluzione

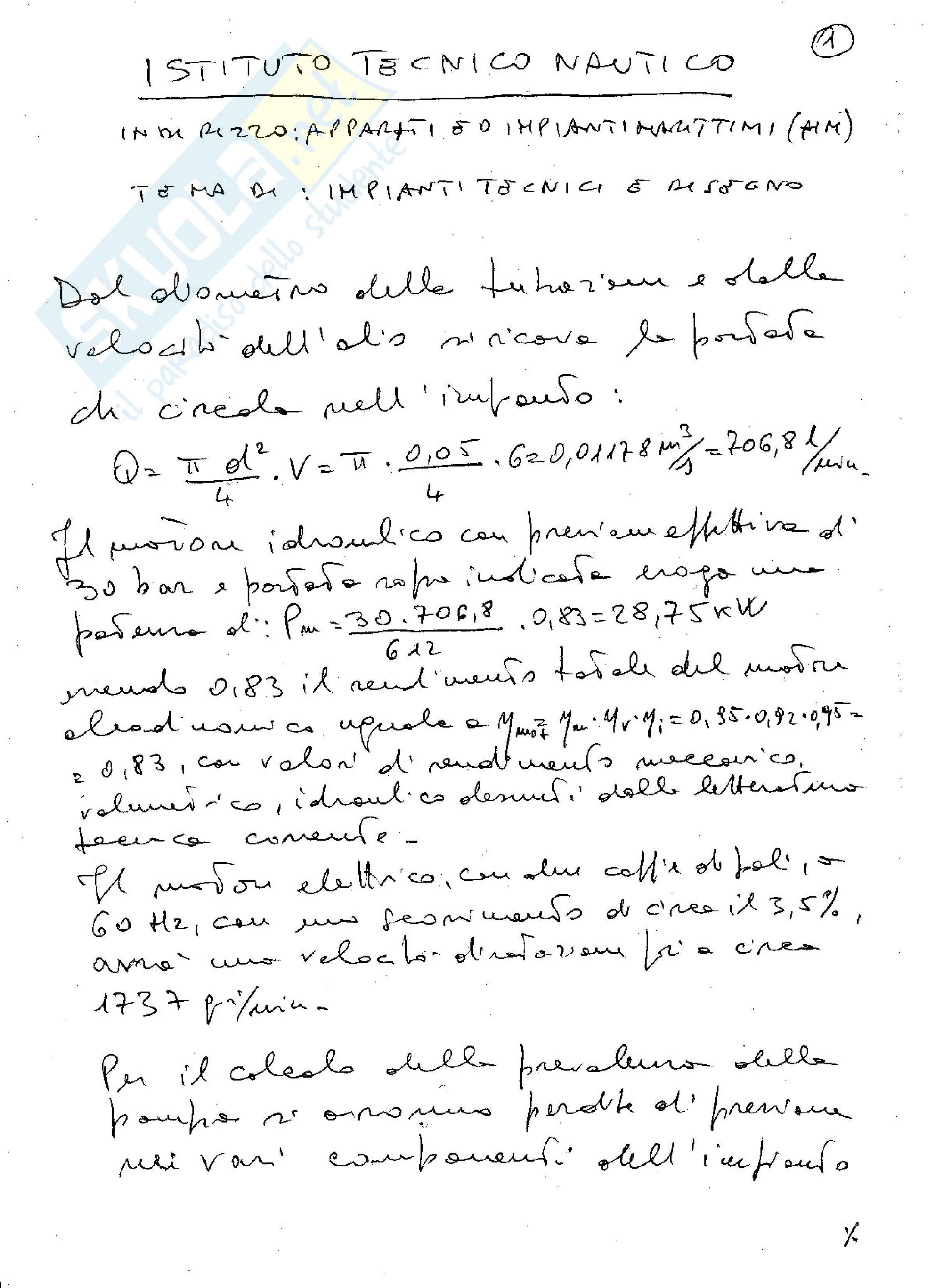

Istituto tecnico nautico

Indirizzo: Apparati e impianti marittimi, (A.M.)

Tema n. 1: impianti tecnici e rotanti

Dal documento delle tubazioni e delle valvole si rileva che ... le perdite di pressione di circolo nell'impianto:

Q = ^pid²/4 · v = ^pi/4 · 0,05² · 6 = 0,01178 m³/s = 706,8 l/min.

Il motore idraulico con pressione effettiva di 30 bar e portata di 706,8 l/min risulta una potenza:

P_m = 30 · 706,8 / 612 · 0,83 = 28,75 kW

Essendo 0,83 il rendimento totale del motore, che risulta uguale a:

0,85 · 0,92 · 0,95 = 0,83, con valore di rendimento meccanico.

Per il calcolo della potenza della pompa si considera ...

La pompa si considera ...

Necessità; riguardo i valori di rendimento della macchina termo-idraulica:

• Perdite di potenza nel distributore (0,94);
• Perdite di potenza nella tubazione 10% (0,90);

Pertanto, dopo aver eliminato ... si può ...:

La potenza di progetto nella turbina:

Perdite di potenza nella turbina 10%

(0,90).

Pertanto, dopo aver elevato ... si può ...:

La potenza di progetto sarà pari a 30 kW + 8% + 10% = 36 kW.

Calcoliamo la potenza e quindi i valori della portata della macchina:

P = 36 x 706,8 / 612 = 41,6 kW

Potenza assorbita dalla pompa:

P_m = 41,6 / 0,81 = 51,3 kW mentre _p = _m x _v x _t =

0,95 x 0,93 x 0,92 = 0,81 con valori di rendimento della

Turbina:

P_t = 51,3 / 0,85 = 60,3 kW essendo 0,85 il rendimento

Del motore per cui consegue.

Istituto tecnico nautico

Progetto "Nautilus"

Indirizzo apparati ed impianti marittimi

Tema di impianti tecnici e disegno

Schema grafico dell'impianto

Legenda

1. Raccolta olio centralina
2. Motore elettrico
3. Pompa oleodinamica
4. Filtro olio in aspirazione
5. Scambiatore
6. Filtro olio su ritorno
7. Valvola sicurezza
8. Manometro
9. Distributore 4 vie - 3 posizioni
10. Valvole non ritorno
11. Valvole regolazione flusso
12. Motore oleodinamico
13. Riduttore
14. Utilizzatore (argano di tonneggio)
