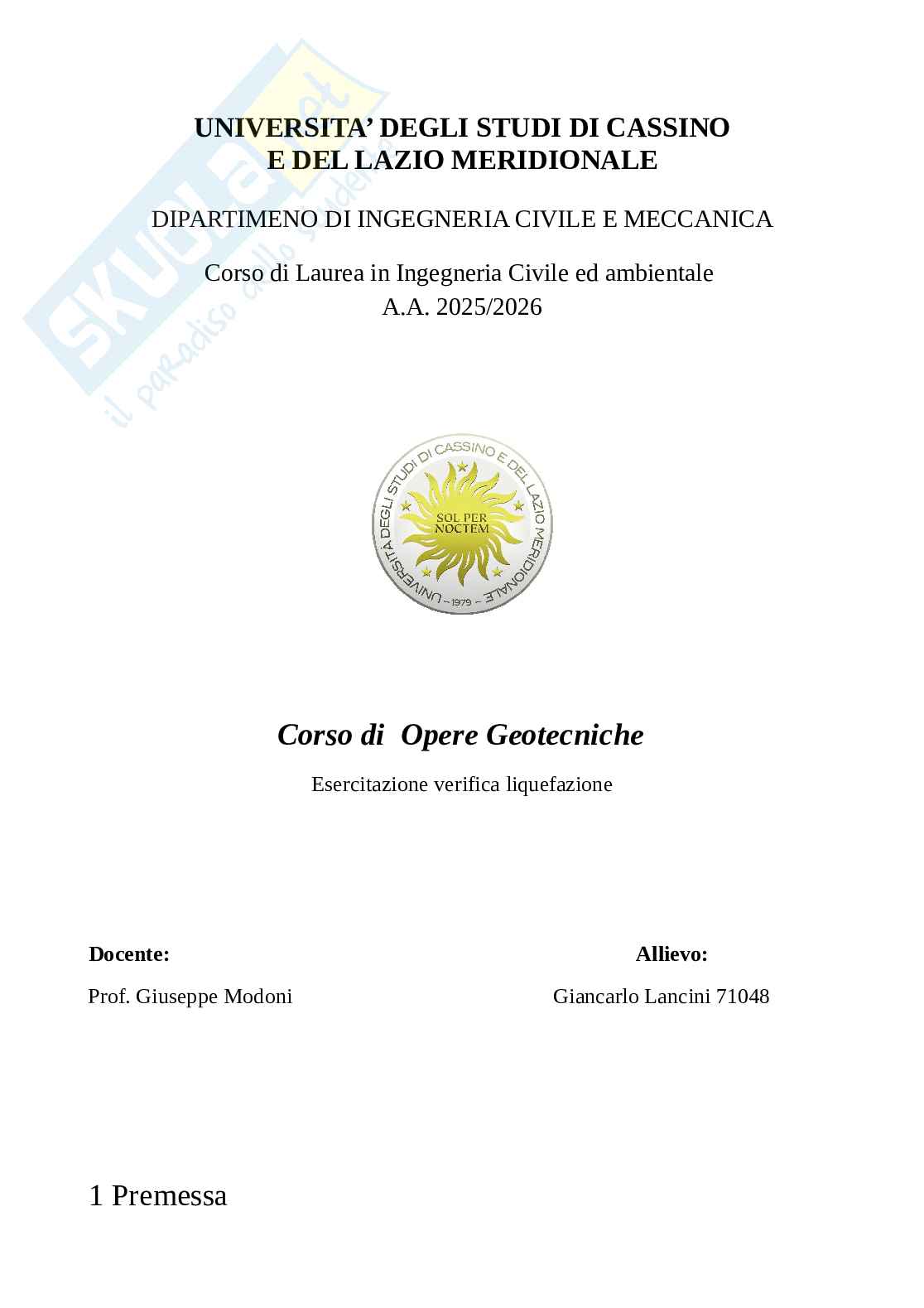

Esercitazione verifica liquefazione

UNIVERSITA’ DEGLI STUDI DI CASSINO

E DEL LAZIO MERIDIONALE

DIPARTIMENO DI INGEGNERIA CIVILE E MECCANICA

Corso di Laurea in Ingegneria Civile ed ambientale

A.A. 2025/2026

Corso di Opere Geotecniche

Esercitazione verifica liquefazione

Docente: Allievo:

Prof. Giuseppe Modoni Giancarlo Lancini 71048

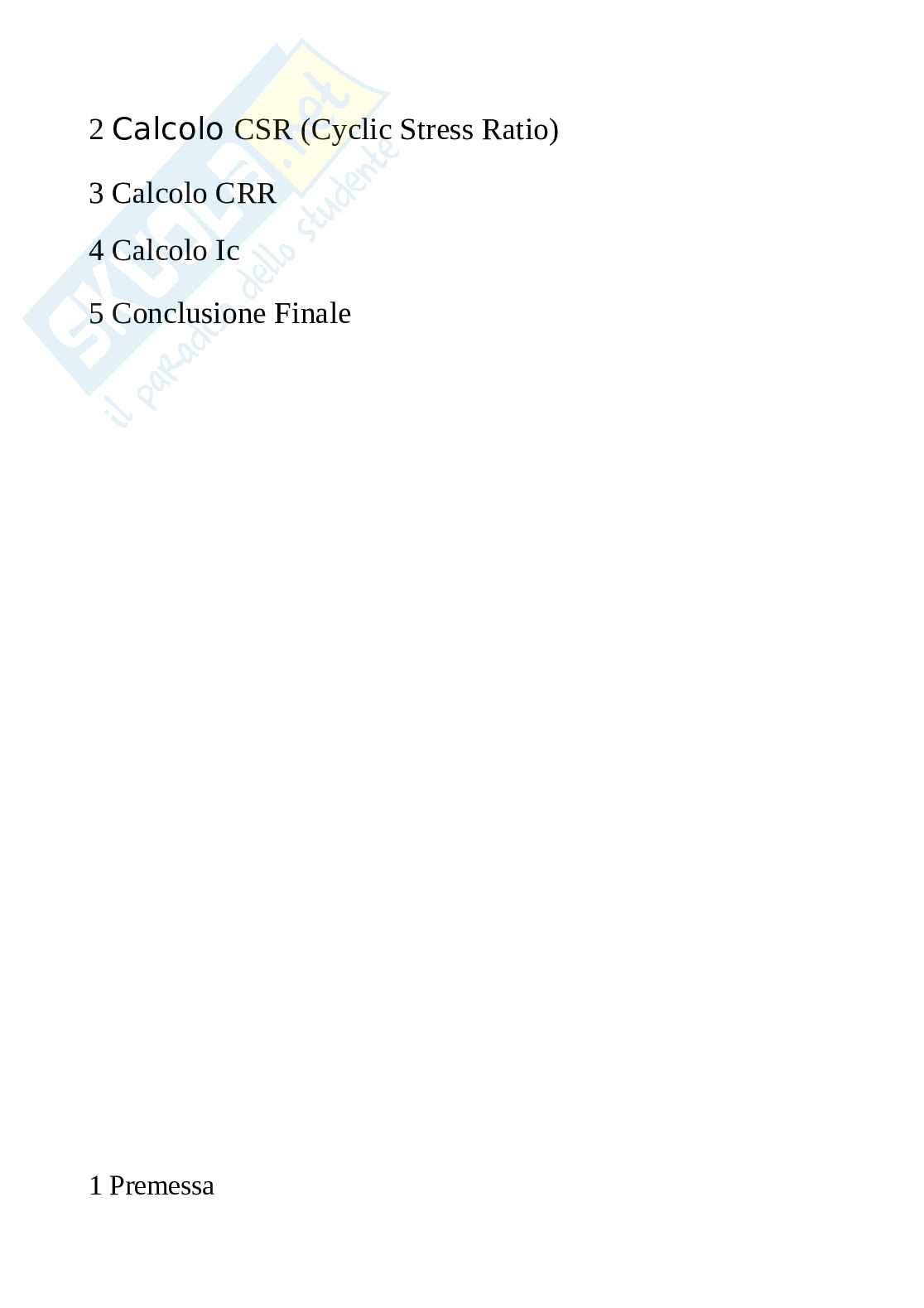

1 Premessa

Calcolo

2 CSR (Cyclic Stress Ratio)

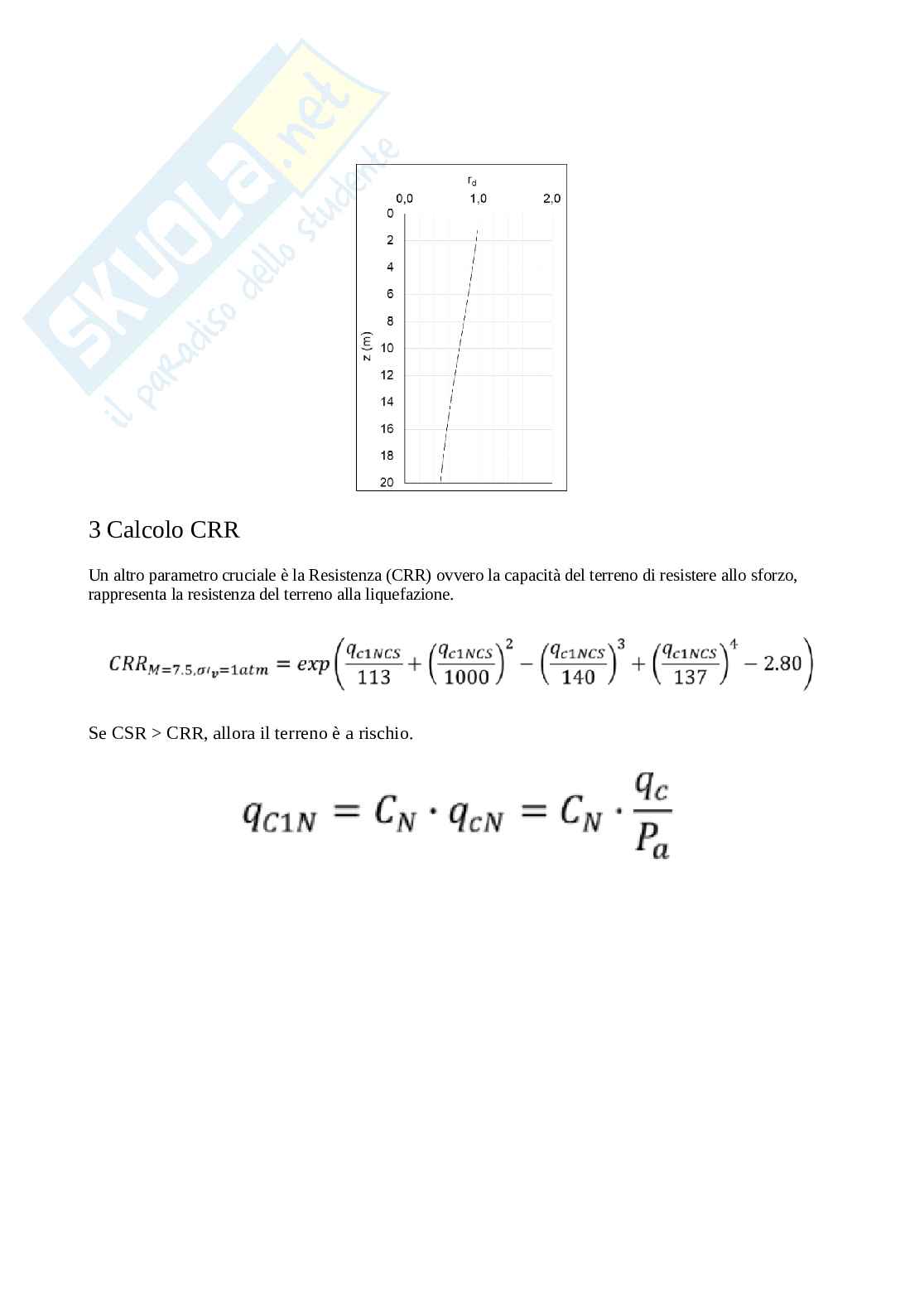

3 Calcolo CRR

4 Calcolo Ic

5 Conclusione Finale

1 Premessa

Questa relazione descrive il processo tecnico-scientifico eseguito per la valutazione del potenziale di

liquefazione nel sito di via Rossini località San Carlo, basandosi sull'analisi dei dati ottenuti attraverso la

prova CPT (Cone Penetration Test) e applicando il metodo semplificato di Idriss & Boulanger (2014).Questo

esercizio riguarda la valutazione del potenziale di liquefazione di un terreno, un fenomeno che si verifica

tipicamente in terreni sabbiosi saturi durante un terremoto, portando il suolo a perdere la sua resistenza e a

comportarsi come un liquido. L'esercizio richiede di calcolare se il terreno è suscettibile a liquefazione a

seguito di un evento sismico. L’indagine è finalizzata alla ricostruzione di un edificio abitativo danneggiato

dal sisma del 2012. L'obiettivo è determinare se gli strati di terreno sabbioso, presenti sotto il livello della

falda, siano suscettibili a perdere la loro capacità portante a causa dell'incremento delle pressioni neutre. Il

ottenuti dalla prova

sisma di riferimento è di magnitudo 6.1 (Emilia 2012) Dati CPT: Resistenza alla punta

q fs u

( ), attrito laterale ( ) e pressione neutra ( ).

c

L’obiettivo è quello di calcolare Ic che è un indice numerico introdotto da Robertson che sintetizza

il comportamento del suolo. È fondamentale nell’esercizio poiché serve a valutare se un terreno può

essere soggetto alla liquefazione. Per calcolare Ic non si usano direttamente i dati ottenuti mediante

la prova CPT , ma quelli normalizzati per eliminare l'effetto della profondità. Per prima cosa posso

calcolare Rf (Friction Ratio) o Rapporto d'Attrito, indica la relazione tra la resistenza che il terreno oppone

lateralmente e quella che oppone sulla punta. È il parametro principale per distinguere i suoli coesivi (argille)

da quelli granulari (sabbie).

fs: Attrito laterale (misurato dal manicotto).

qc: Resistenza alla punta.

Rf Basso ( < 1%): Tipico delle sabbie. La punta fa molta fatica a penetrare, il terreno scivola bene lungo i

lati non generando un particolare attito

Rf Alto ( > 3-4%): Tipico delle argille. La punta penetra più facilmente ma il terreno genera molto attrito

lungo il manicotto.

Possiamo calcolare Qt (Resistenza di punta normalizzata) e Fr (Attrito normalizzato) importanti

parametri presenti nella formula del calcolo di Ic:

2 Calcolo CSR (Cyclic Stress Ratio)

È stato calcolato il CSR (Cyclic Stress Ratio), che rappresenta lo sforzo di taglio indotto dal terremoto

erreno a una data profondità<
