Le principali porte del pc

1

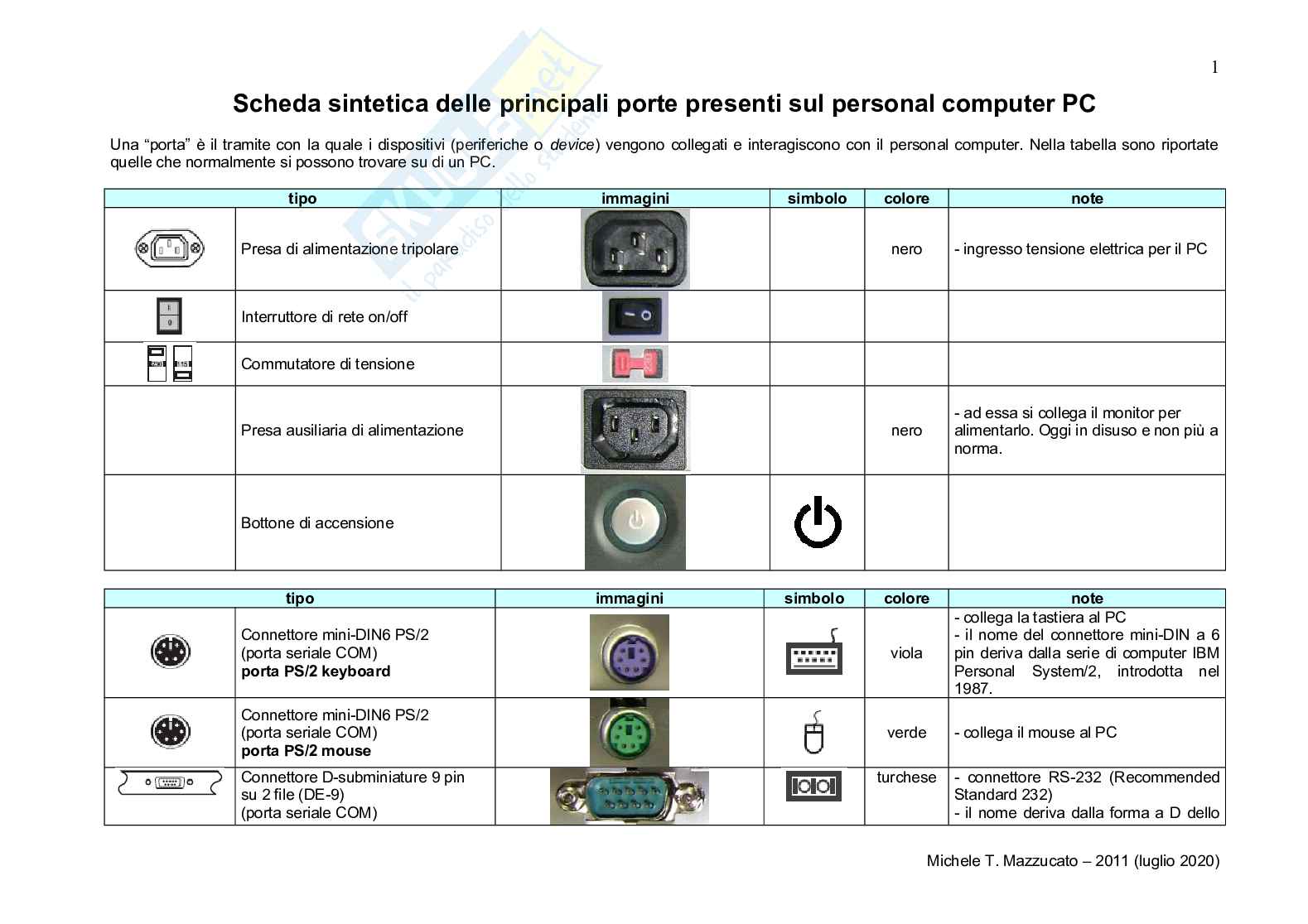

Scheda sintetica delle principali porte presenti sul personal computer PC

Una “porta” è il tramite con la quale i dispositivi (periferiche o device) vengono collegati e interagiscono con il personal computer. Nella tabella sono riportate

quelle che normalmente si possono trovare su di un PC.

tipo immagini simbolo colore note

Presa di alimentazione tripolare nero - ingresso tensione elettrica per il PC

Interruttore di rete on/off

Commutatore di tensione - ad essa si collega il monitor per

Presa ausiliaria di alimentazione nero alimentarlo. Oggi in disuso e non più a

norma.

Bottone di accensione

tipo immagini simbolo colore note

- collega la tastiera al PC

Connettore mini-DIN6 PS/2 - il nome del connettore mini-DIN a 6

(porta seriale COM) viola pin deriva dalla serie di computer IBM

porta PS/2 keyboard Personal System/2, introdotta nel

1987.

Connettore mini-DIN6 PS/2

(porta seriale COM) verde - collega il mouse al PC

porta PS/2 mouse

Connettore D-subminiature 9 pin turchese - connettore RS-232 (Recommended

su 2 file (DE-9) Standard 232)

(porta seriale COM) - il nome deriva dalla forma a D dello

Michele T. Mazzucato – 2011 (luglio 2020)

2

schermo metallico che protegge i pin,

forma che garantisce l’inserimento

solo nel verso giusto

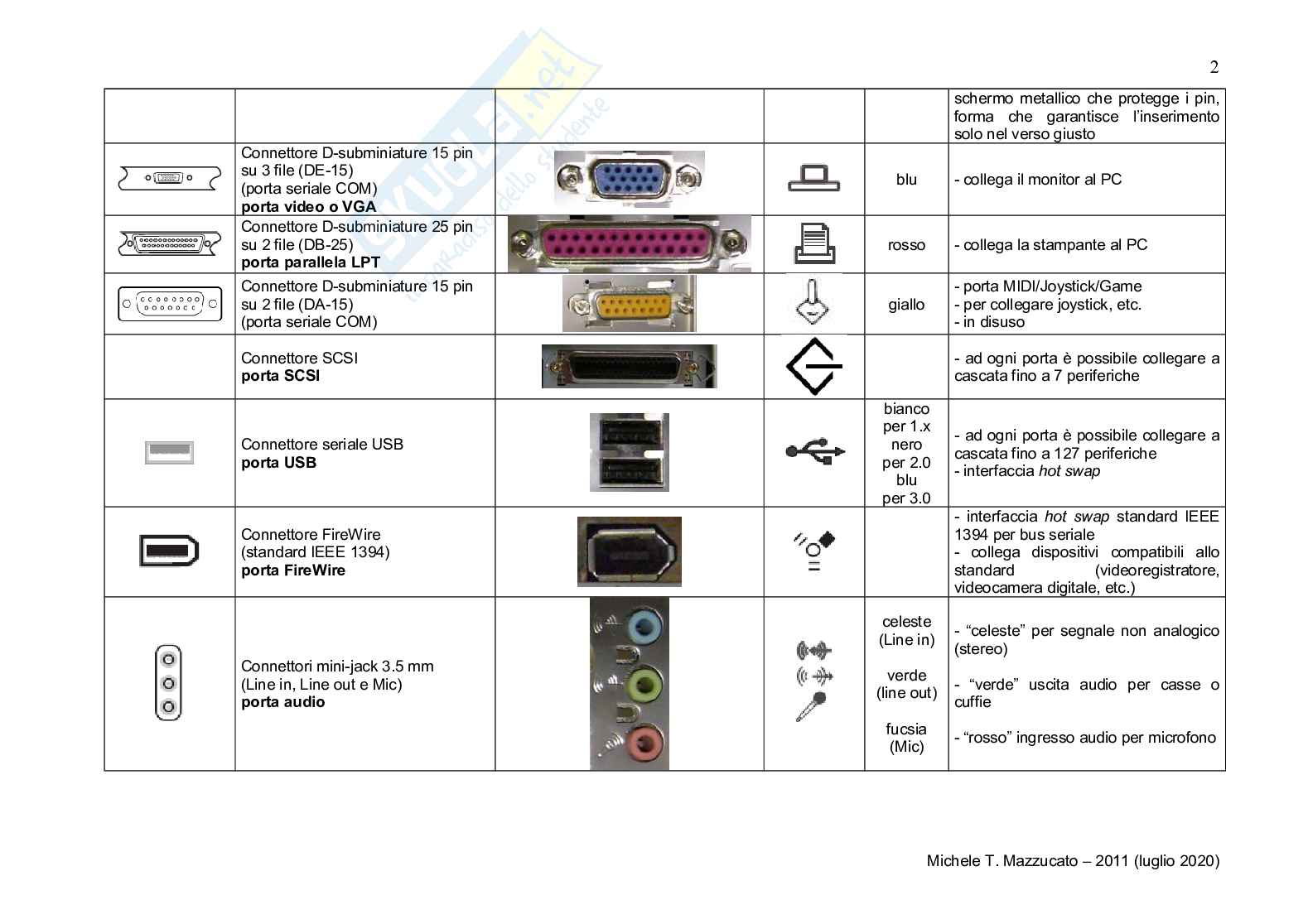

Connettore D-subminiature 15 pin

su 3 file (DE-15) blu - collega il monitor al PC

(porta seriale COM)

porta video o VGA

Connettore D-subminiature 25 pin

su 2 file (DB-25) rosso - collega la stampante al PC

porta parallela LPT

Connettore D-subminiature 15 pin - porta MIDI/Joystick/Game

su 2 file (DA-15) giallo - per collegare joystick, etc.

(porta seriale COM) - in disuso

Connettore SCSI - ad ogni porta è possibile collegare a

porta SCSI cascata fino a 7 periferiche

bianco

per 1.x - ad ogni porta è possibile collegare a

Connettore seriale USB nero cascata fino a 127 periferiche

porta USB per 2.0 - interfaccia hot swap

blu

per 3.0 - interfaccia hot swap standard IEEE

Connettore FireWire 1394 per bus seriale

(standard IEEE 1394) - collega dispositivi compatibili allo

porta FireWire standard (videoregistratore,

videocamera digitale, etc.)

celeste - “celeste” per segnale non analogico

(Line in) (stereo)

Connettori mini-jack 3.5 mm verde

(Line in, Line out e Mic) - “verde” uscita audio per casse o

(line out)

porta audio cuffie

fucsia - “rosso” ingresso audio per microfono

(Mic) Michele T. Mazzucato – 2011 (luglio 2020)

3

- “arancione” uscita altoparlante

arancione centrale/subwoofer

Connettori mini-jack 3.5 mm nero - “nero” uscita altoparlante post
