Tavola 3 Laboratorio di meccanica applicata alle macchine

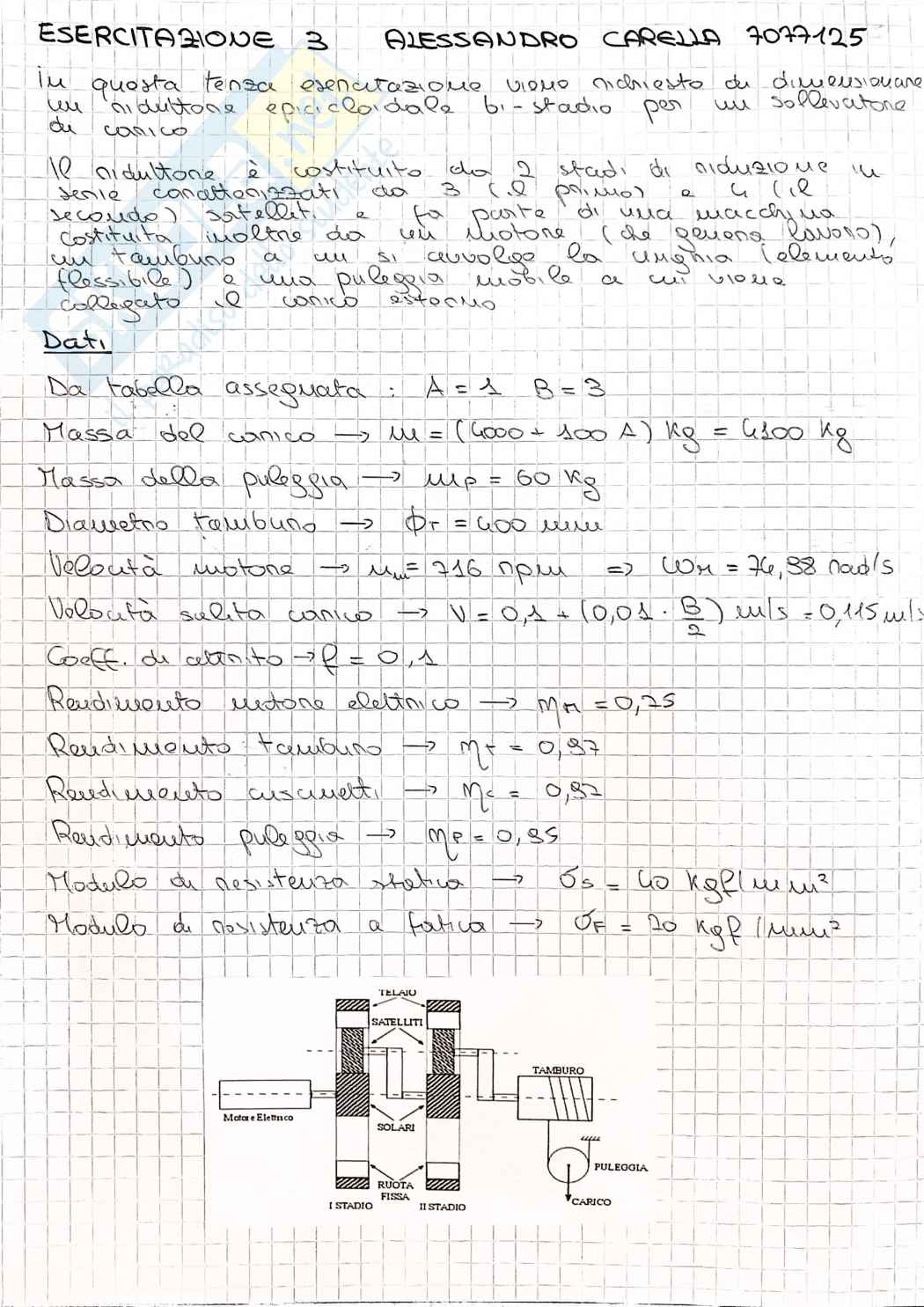

ESERCITAZIONE 3 ALESSANDRO CARELLA 7077125

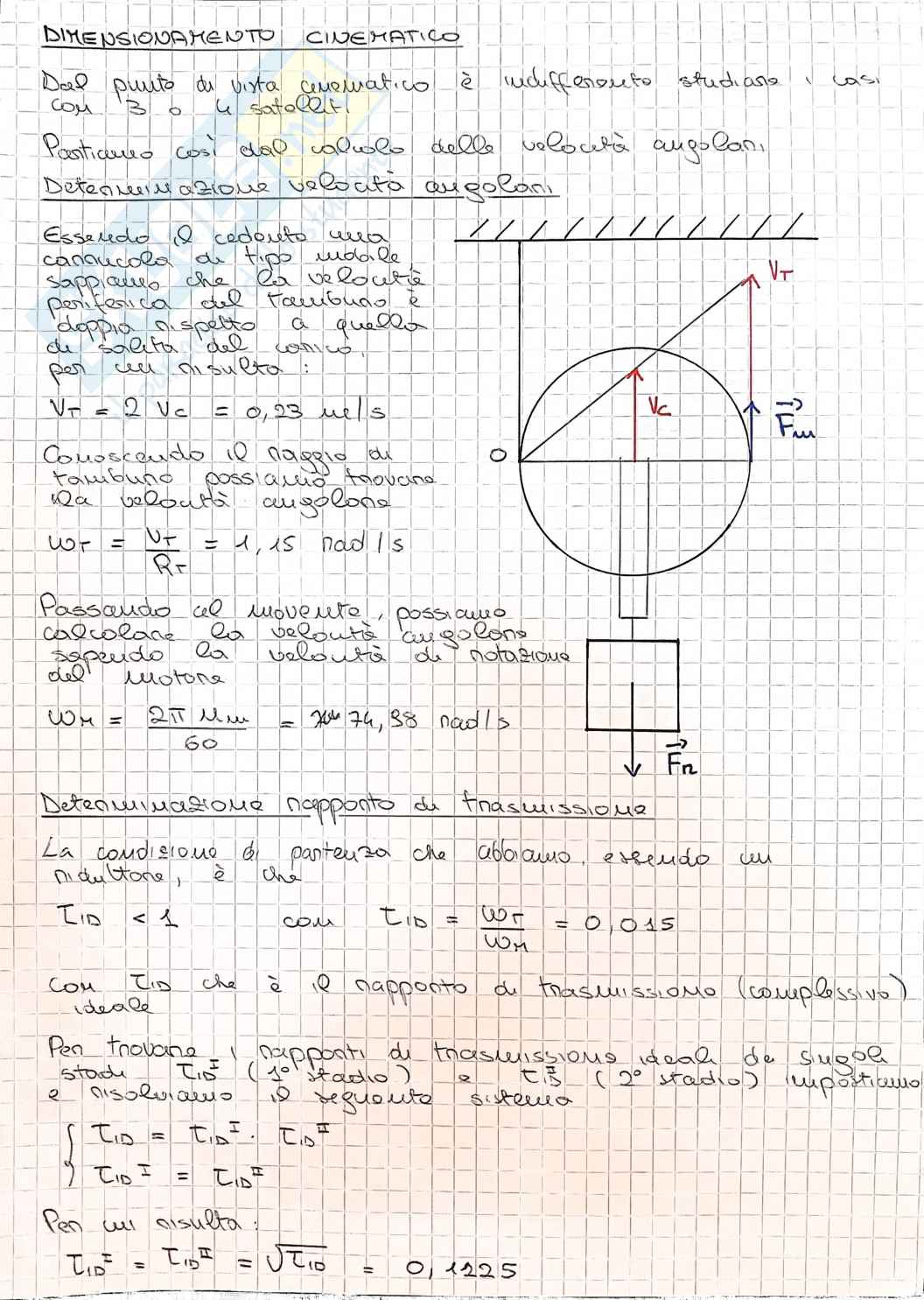

In questa tale esercitazione viene richiesto di dimensionare un riduttore epicicloidale bi-stadio per un sollevamento di carico.

Il riduttore è costituito da 2 stadi di riduzione in serie concatenati da 3 (1 primo) e 4 (1 secondo) satelliti e fa parte di una macchina costituita inoltre da un motore (da quanta potenza) un tamburo a cui si avvolge la cinghia (elemento flessibile) e una puleggia mobile a cui viene collegato il carico esterno.

Dati

• Da tabella assegnata: A = 1 B = 3
• Massa del carico -> M = (4000 + 100 A) kg = 4100 kg
• Massa della puleggia -> Mp = 60 kg
• Diametro tamburo -> Dr = 400 mm
• Velocita motore -> nm = 715 rpm => wm = 76,88 rad/s
• Velocita scelta carico -> V = 0,1 + (0,01 . B/2) m/s = 0,115 m/s
• Coeff. di attrito -> f = 0,1
• Rendimento motore elettrico -> rm = 0,75
• Rendimento tamburo -> rt = 0,87
• Rendimento cuscinetti -> rc = 0,82
• Rendimento puleggia -> rp = 0,85
• Modulo di resistenza statica -> sb = 40 kgf/mm²
• Modulo di resistenza a fatica -> sF = 20 kgf/mm²
