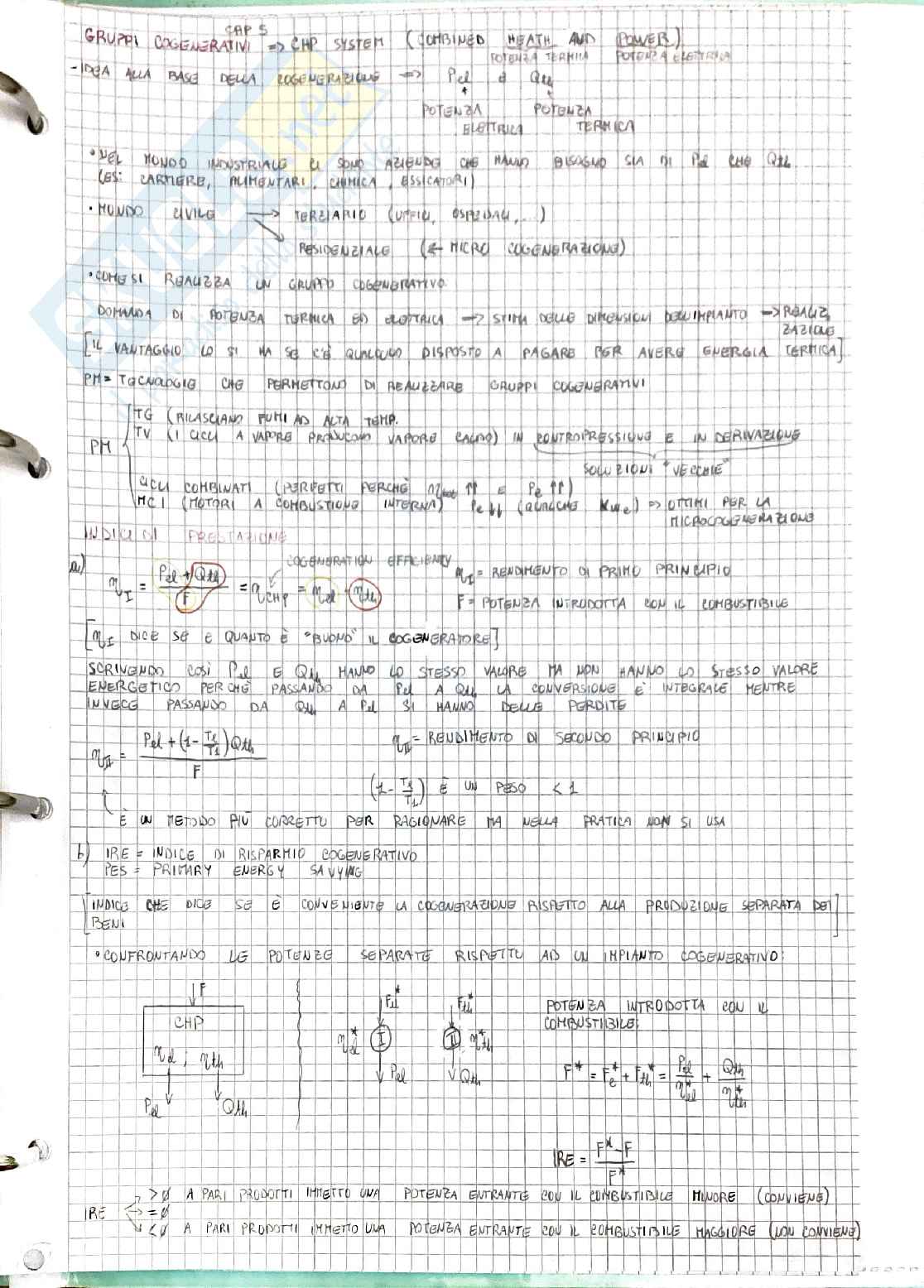

CAP 5

GRUPPI COGENERATIVI => CHP SYSTEM (COMBINED HEAT AND POWER)

- IDEA ALLA BASE DELLA COGENERAZIONE => Pe e Qth

potenza elettrica

potenza termica

• nel mondo industriale ci sono aziende che hanno bisogno sia di Pe che Qth (es: cartiere, alimentari, chimica, essiccatori)

• mondo civile => terziario (uffici, ospedali, ...)

residenziale (< micro cogenerazione)

• come si realizza un gruppo cogenerativo

domanda di potenza termica ed elettrica -> stima delle dimensioni dell'impianto -> reale fabbisogno

[il vantaggio lo si ha se c'e qualcuno disposto a pagare per avere energia certa]

PM = tecnologie che permettono di realizzare gruppi cogenerativi

TG (rilasciano fumi ad alta temp.)

TV (i cicli a vapore producono vapore caldo) in contropressione e in derivazione

cicli combinati (perfetti perch? eta t e Pe t)

MCI (motori a combustione interna) ... ottimi per la microcogenerazione

INDICI DI PRESTAZIONE

a)

etai = (Pe + Qth) / F = etaCHP = etael + etath

etai = rendimento di primo principio

F = potenza introdotta con il combustibile

[etai dice se e quanto e "buono" il cogeneratore]

scrivendo cosi Pe e Qth hanno lo stesso valore ma non hanno lo stesso valore energetico perche passando da Pe a Qth la conversione e integrale mentre invece passando da Qth a Pe si hanno delle perdite

etaII = (Pe + (1 - T1/T2) Qth) / F

etaII = rendimento di secondo principio

(1 - T1/T2) e un peso < 1

e un metodo piu corretto per ragionare ma nella pratica non si usa

b) IRE = indice di risparmio cogenerativo

PES = primary energy saving

indice che dice se e conveniente la cogenerazione rispetto alla produzione separata dei beni

• confrontando le potenze separate rispetto ad un impianto cogenerativo

IF

CHP

Pe

Qth

potenza introdotta con il combustibile

F* = Fe* + Fth* = Pe/etael* + Qth/etath*

IRE = (F* - F) / F*

IRE > 0 a pari prodotti immetto una potenza entrante con il combustibile minore (conviene)

IRE = 0 a pari prodotti immetto una potenza entrante con il combustibile maggiore (non conviene)

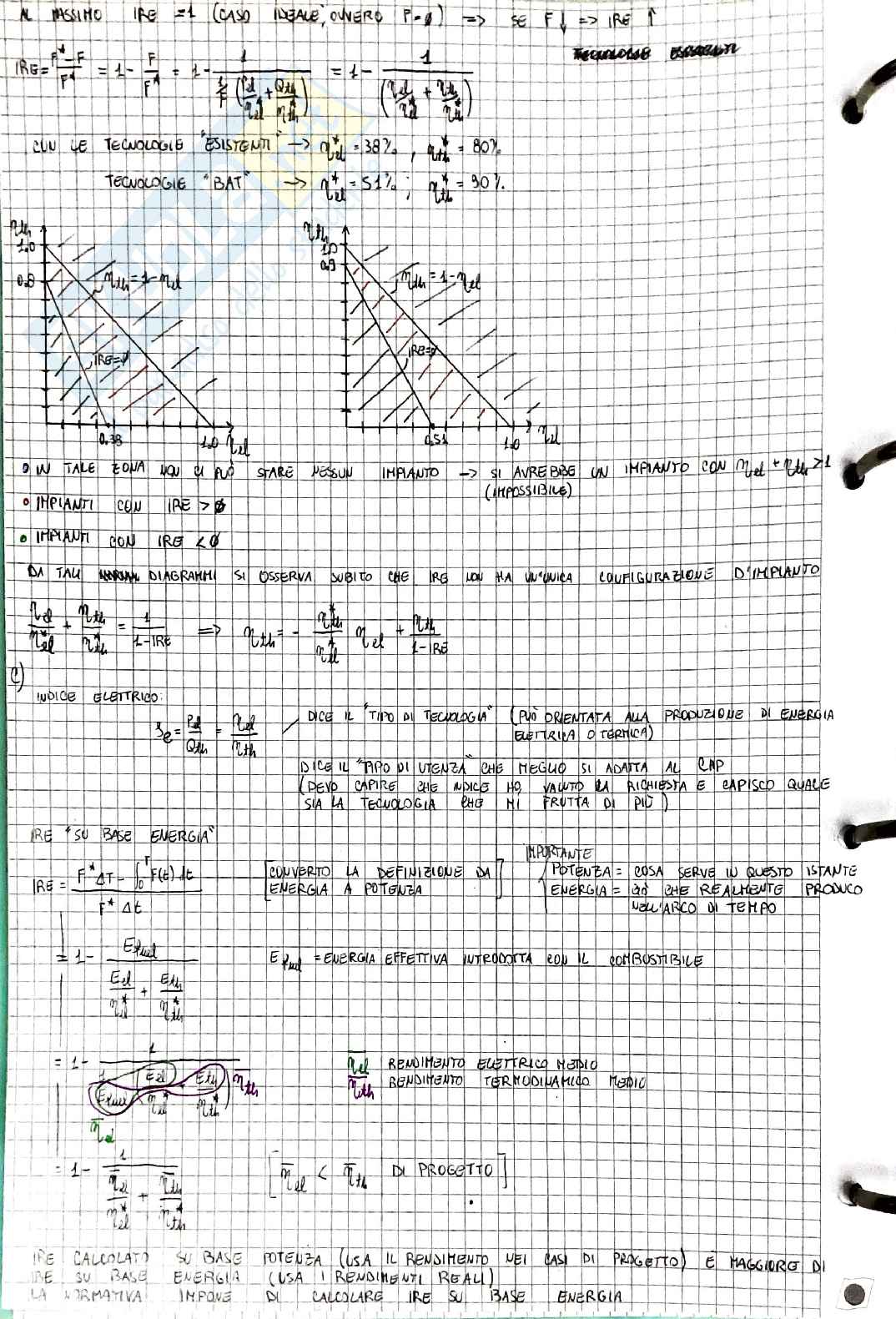

LA TV E IN PARALLELO CON UT

Ie! ηel! Pel!

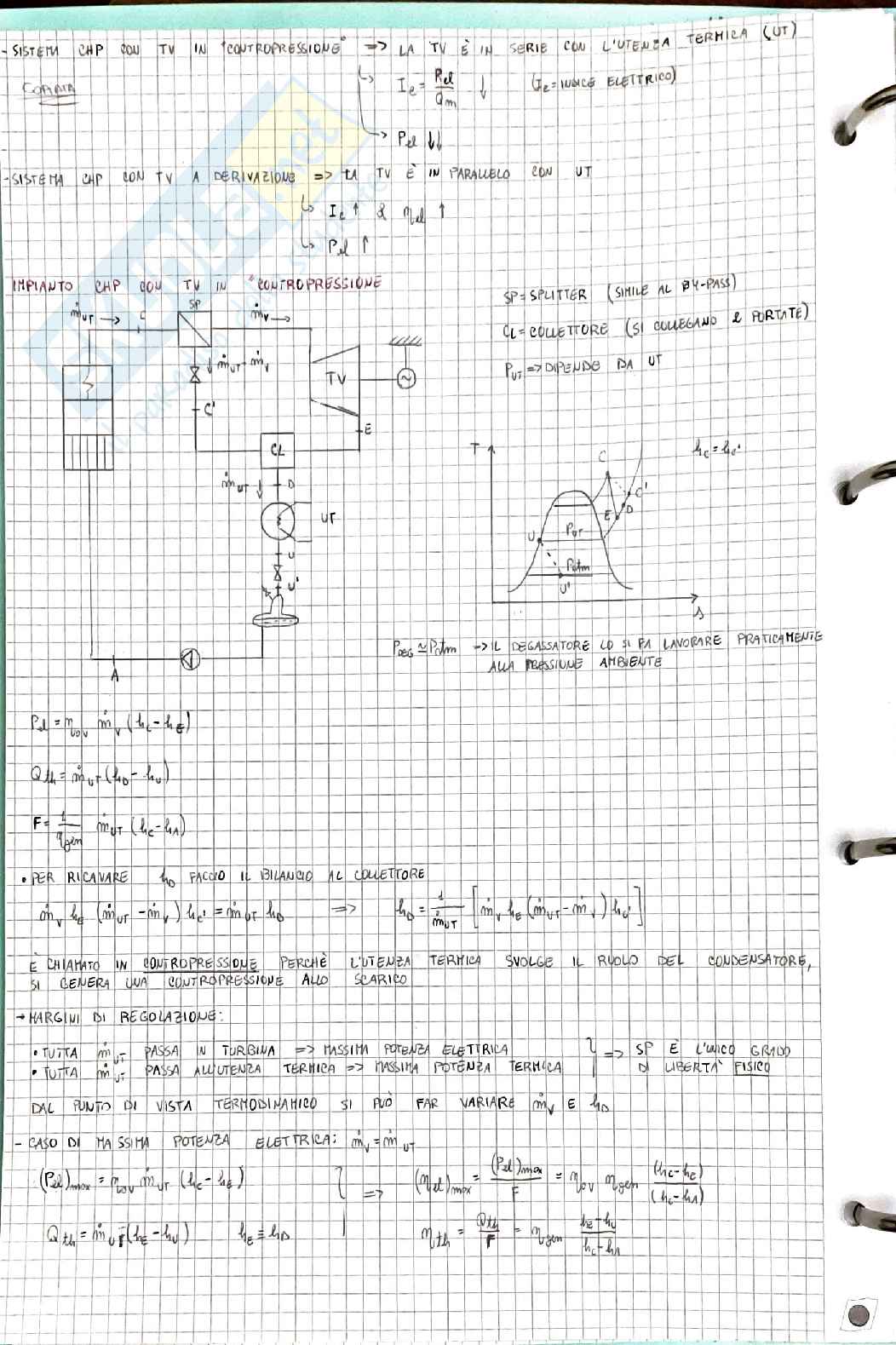

IMPIANTO CHP CON TV IN "CONTROPRESSIONE"

SP = SPLITTER (SIMILE AL BY-PASS) CL = COLLETTORE (SI COLLEGANO 2 PORTATE) PUT => DIPENDE DA UT

Pdeg ~= Patm -> IL DEGASSATORE LO SI FA LAVORARE PRATICAMENTE ALLA PRESSIONE AMBIENTE

Pel = etaov mv (hc - he)

Qth = mv (hD - hU)

F = 1/etagen mv (hc - hA)

PER RICAVARE hD FACCIO IL BILANCIO AL COLLETTORE

mv he + (mUT - mv) hc = mUT hD => hD = 1/mUT [mv he + (mUT - mv) hc]

E CHIAMATO IN CONTROPRESSIONE PERCHE L'UTENZA TERMICA SVOLGE IL RUOLO DEL CONDENSATORE, SI GENERA UNA CONTROPRESSIONE ALLO SCARICO

MARGINI DI REGOLAZIONE:

  • TUTTA mv! PASSA IN TURBINA => MASSIMA POTENZA ELETTRICA
  • TUTTA mv! PASSA ALL'UTENZA TERMICA => MASSIMA POTENZA TERMICA

DAL PUNTO DI VISTA TERMODINAMICO SI PUO FAR VARIARE mv E h0

CASO DI MASSIMA POTENZA ELETTRICA: mv = mUT

(Pel)max = etaov mUT (hc - he)

Qth = mv f (he - hU)     he = hu

(etaut)max = (Pel)max / F = etaov etagen (hc - he) / (he - hA)

etath = Qth / F = etagen (he - hu) / (hc - hA)

-CASO DI MASSIMA POTENZA TERMICA me = 0

Pel = 0

(Qth)max = mv (he - hu)

ho è hc e he = hc

Qth = (Qth)max = mv (he - hu) / F = etath,med (he - hu) / (he - hu)

OSS. CON TALE IMPIANTO E' POSSIBILE PRODURRE POTENZA TERMICA SENZA PRODURRE POTENZA ELETTRICA MA NON E' POSSIBILE PRODURRE POTENZA ELETTRICA SENZA POTENZA TERMICA

OSS TALI IMPIANTI SONO FOCALIZZATI SULLA PRODUZIONE DI POTENZA TERMICA

ESEMPIO

P1 = 50 barP1T = 5 bar

NELLA CONDIZIONE mve = mvT => etael = (etael)max = 0.11

mvT = 0.66

=> IR = 0.96

NELLA CONDIZIONE mve = 0 => etael = 0.33

=> IR = 0.88

A E B SONO LE DUE CONDIZIONI LIMITE

- TUTTE LE CONFIGURAZIONI DELL'IMPIANTO STANNO SU TALE SEGMENTO

LA CONDIZIONE A CONSENTE DI AVERE IR POSITIVO

LA CONDIZIONE B HA IR NEGATIVO

OSS REGOLANDO LA VALVOLA CI SI MUOVE ATTORNO AD IR = 0

IMPIANTO COGENERATIVO CON TV IN DERIVAZIONE

UT SI TROVA AD UNA PRESSIONE MAGGIORE DI K, QUINDI IL LIQUIDO FLUISCE IN MANNERA AUTONOMA VERSO IL CONDENSATORE

SC -> VALVOLA PER LO SCARICO DELLA CONDENSA

P1 -> POMPA DALLA Pk ALLA Pes

P2 -> POMPA DALLA Pes ALLA Pv

me = mHP + (me - mHP)

= mvl + mLP + mUT

mve -> PORTATA DI VAPORE CHE ALIMENTA IL DEGASATORE STABILENDO LA PRESSIONE DI LAVORO

LA VALVOLA V1 NON E' UN GRADO DI LIBERTA' DEL SISTEMA

SONO TUTTI m'c

DIAGRAMMA TERMODINAMICO

hc = hc'

hu = hu'

hD = hD'

PROCESSI SEMPRE VARI L'APERTURA DI UNA VALVOLA

BILANCIO AL CONNETTORE:

ṁc hB = ṁm hco + (ṁc - ṁm) hD => hD = 1 / ṁc [ṁm hco + (ṁc - ṁm) hc]

BILANCIO AL DEGASSATORE

(ṁc - ṁv1) hA + ṁv1 hD = ṁe hB

ṁv1 (hD - hA) = ṁe (hB - hA) => ṁv1 = ṁe (hD - hA) / (hB - hA) << ṁe

EQ. GENERALI:

Pel = [ṁhp (hc - hD) + ṁup (hD - hE)] etaov

Qth = ṁut (hD - hu)

F = 1 / ṁcon ṁc (hc - hB)

F RESTA FISSO, NON VARIA VARIANDO LE CONFIGURAZIONI

CASO DI (Pel)max

ṁhp = ṁc

ṁup = ṁc - ṁv1

ṁv1 = 0

(Pel)max = [ṁc (hc - hD) + (ṁc - ṁv1) (hD - hE)] etaov

= [ṁc (hc - hB) + (ṁc - ṁv1) (hD - hE)] etaov

= [ṁc (hc - hB) - ṁv1 (hB - hE)] etaov

Qth = ṁut (hD - hu) = 0

=> Pel = 0

(Qth)max = (ṁc - ṁv1) (hc - hB)

hB = hc = he

CASO IBRIDO

ṁhp = ṁc

ṁup = 0

=> Pel = ṁc (hc - hB) etaov

Qth = (ṁc - ṁv1) (hD - hu)

ESEMPI

(A) (Pel)max => ṁv1 = 0

tel = 0.365

tth = 0

RE = 0.40

(B) (Qth)max => ṁhp = ṁup = 0

tel = 0

tth = 0.766

RE = 0.712

tel = 0.20

tth = 0.57

RE = 0.02

? TALE IMPIANTO HA POCHI PUNTI IN CUI IRE > 0

? TALE HA UNA ELEVATA FLESSIBILITA

mu* = 0.38

mu* = 0.80

-> RISPETTO A TALE RETTA GLI ESTREMI SONO NEGATIVI MA UN SUO COMUNQUE MOLTO SIMILI

PUNTI IN CUI IRE > 0

? CONSIDERANDO q* ed n* SI HA

IREA = -0.04

IREB = -0.04

IREC = +0.190

- DIFFERENZE CON I GRUPPI COMBINATI COGENERATIVI

  • LA POTENZA MINIMA E PIU ELEVATA RISPETTO AL CASO PRECEDENTE
  • SE FERMASSI IL TG SI FERMEREBBE TUTTO IL CICLO MENTRE NEL CASO PRECEDENTE TRAMITE LO SPLITTER POSSO DEVIARE IL FLUSSO
  • TALE CICLO RISPETTO A QUELLO PRECEDENTE PERDE DI FLESSIBILITA E GUADAGNA IN RENDIMENTO
