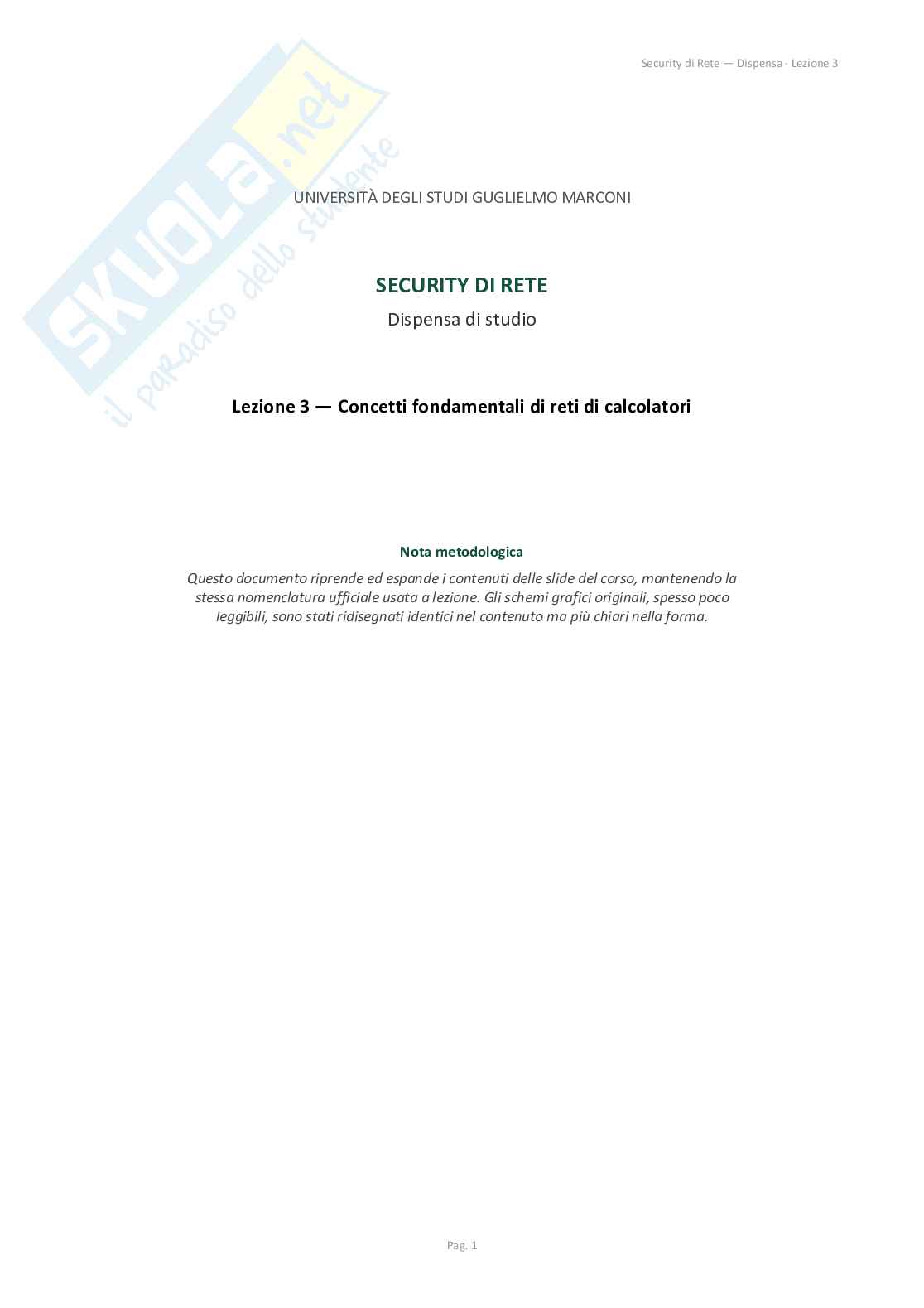

UNIVERSITÀ DEGLI STUDI GUGLIELMO MARCONI

SECURITY DI RETE

Dispensa di studio

Lezione 3 — Concetti fondamentali di reti di calcolatori

Nota metodologica

Questo documento riprende ed espande i contenuti delle slide del corso, mantenendo la

stessa nomenclatura ufficiale usata a lezione. Gli schemi grafici originali, spesso poco

leggibili, sono stati ridisegnati identici nel contenuto ma più chiari nella forma.

Pag. 1 Security di Rete — Dispensa · Lezione 3

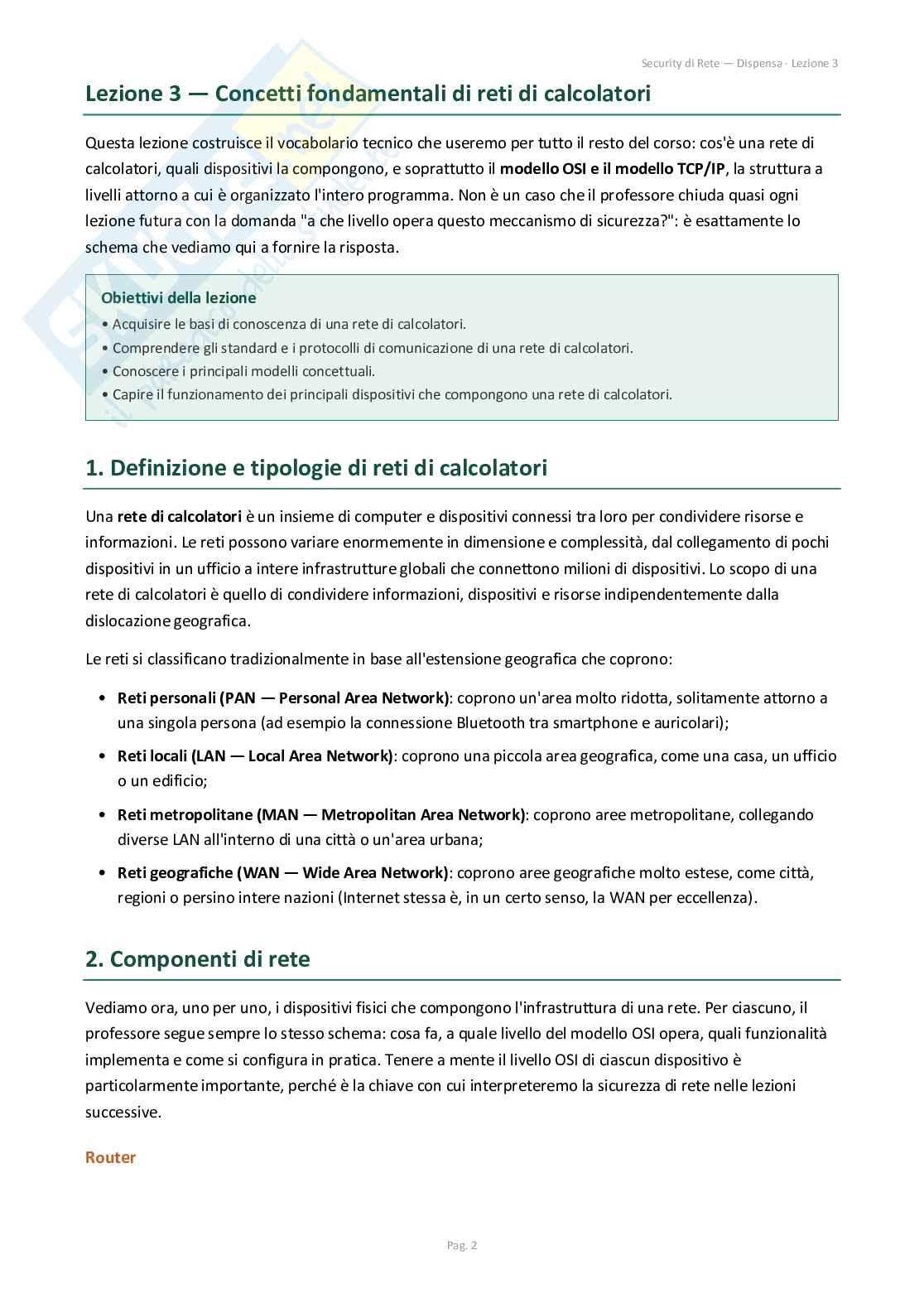

Lezione 3 — Concetti fondamentali di reti di calcolatori

Questa lezione costruisce il vocabolario tecnico che useremo per tutto il resto del corso: cos'è una rete di

calcolatori, quali dispositivi la compongono, e soprattutto il modello OSI e il modello TCP/IP, la struttura a

livelli attorno a cui è organizzato l'intero programma. Non è un caso che il professore chiuda quasi ogni

lezione futura con la domanda "a che livello opera questo meccanismo di sicurezza?": è esattamente lo

schema che vediamo qui a fornire la risposta.

Obiettivi della lezione

• Acquisire le basi di conoscenza di una rete di calcolatori.

• Comprendere gli standard e i protocolli di comunicazione di una rete di calcolatori.

• Conoscere i principali modelli concettuali.

• Capire il funzionamento dei principali dispositivi che compongono una rete di calcolatori.

1. Definizione e tipologie di reti di calcolatori

Una rete di calcolatori è un insieme di computer e dispositivi connessi tra loro per condividere risorse e

informazioni. Le reti possono variare enormemente in dimensione e complessità, dal collegamento di pochi

dispositivi in un ufficio a intere infrastrutture globali che connettono milioni di dispositivi. Lo scopo di una

rete di calcolatori è quello di condividere informazioni, dispositivi e risorse indipendentemente dalla

dislocazione geografica.

Le reti si classificano tradizionalmente in base all'estensione geografica che coprono:

• Reti personali (PAN — Personal Area Network): coprono un'area molto ridotta, solitamente attorno a

una singola persona (ad esempio la connessione Bluetooth tra smartphone e auricolari);

• Reti locali (LAN — Local Area Network): coprono una piccola area geografica, come una casa, un ufficio

o un edificio;

• Reti metropolitane (MAN — Metropolitan Area Network): coprono aree metropolitane, collegando

diverse LAN all'interno di una città o un'area urbana;

• Reti geografiche (WAN — Wide Area Network): coprono aree geografiche molto estese, come città,

regioni o persino intere nazioni (Internet stessa è, in un certo senso, la WAN per eccellenza).

2. Componenti di rete

Vediamo ora, uno per uno, i dispositivi fisici che compongono l'infrastruttura di una rete. Per ciascuno, il

professore segue sempre lo stesso schema: cosa fa, a quale livello del modello OSI opera, quali funzionalità

implementa e come si configura in pratica. Tenere a mente il livello OSI di ciascun dispositivo è

particolarmente importante, perché è la chiave con cui interpreteremo la sicurezza di rete nelle lezioni

successive.

Router Pag. 2 Security di Rete — Dispensa · Lezione 3

• instradano i pacchetti di dati tra diverse reti, come le reti locali (LAN) e le reti esterne (WAN).

Determinano il percorso migliore per i dati verso la loro destinazione utilizzando tabelle di routing e

protocolli di instradamento;

• operano a livello 3 del modello OSI (livello di rete).

Le funzionalità tipicamente implementate da un router sono:

• Instradamento (routing): determinano il percorso ottimale per i dati utilizzando tabelle di routing e

protocolli di instradamento (ad esempio OSPF, BGP);

• NAT (Network Address Translation): permette a dispositivi di una rete privata di accedere a reti

esterne con indirizzi IP pubblici;

• Firewall integrato: co
