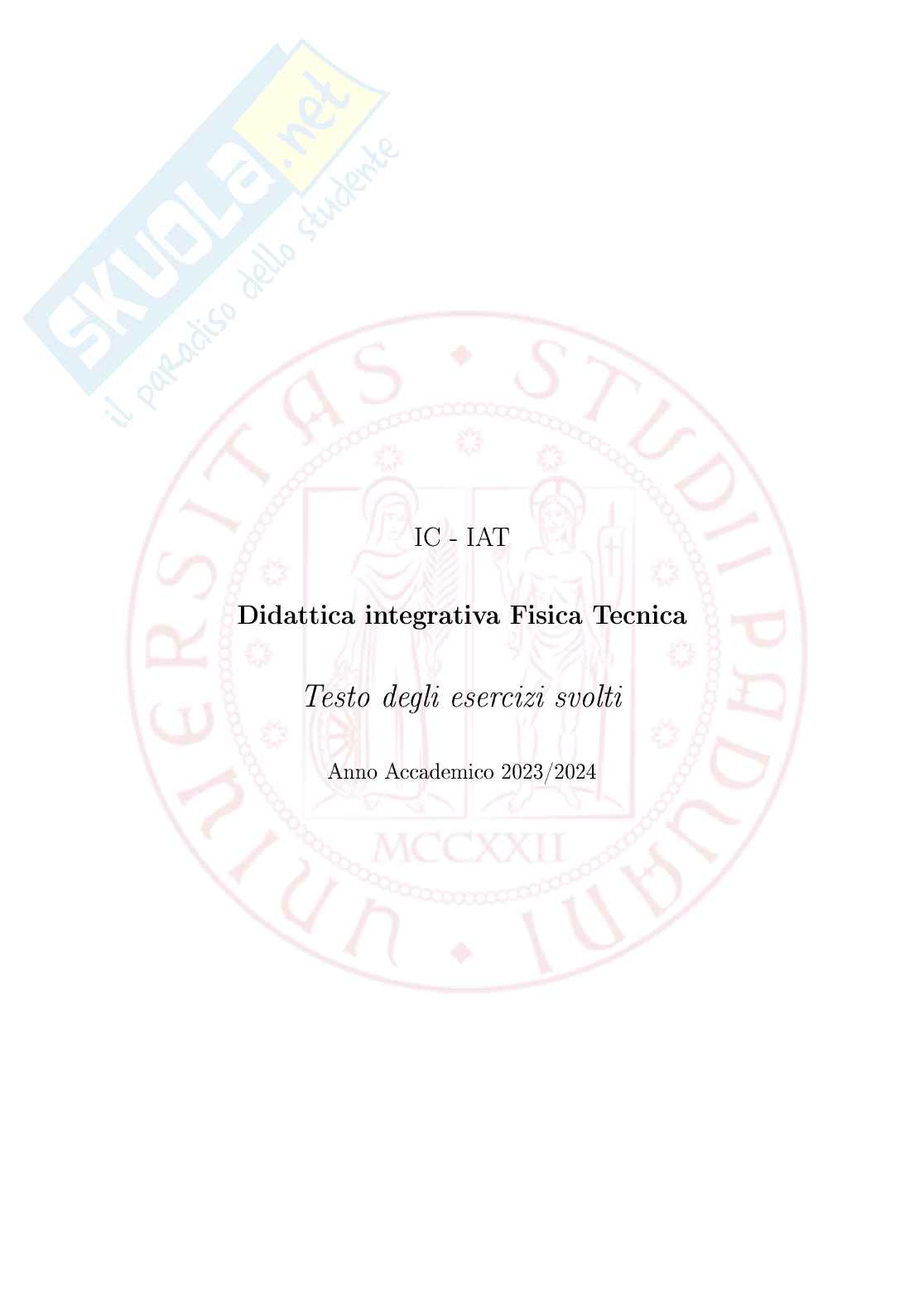

IC - IAT
Didattica integrativa Fisica Tecnica
Testo degli esercizi svolti
Anno Accademico 2023/2024

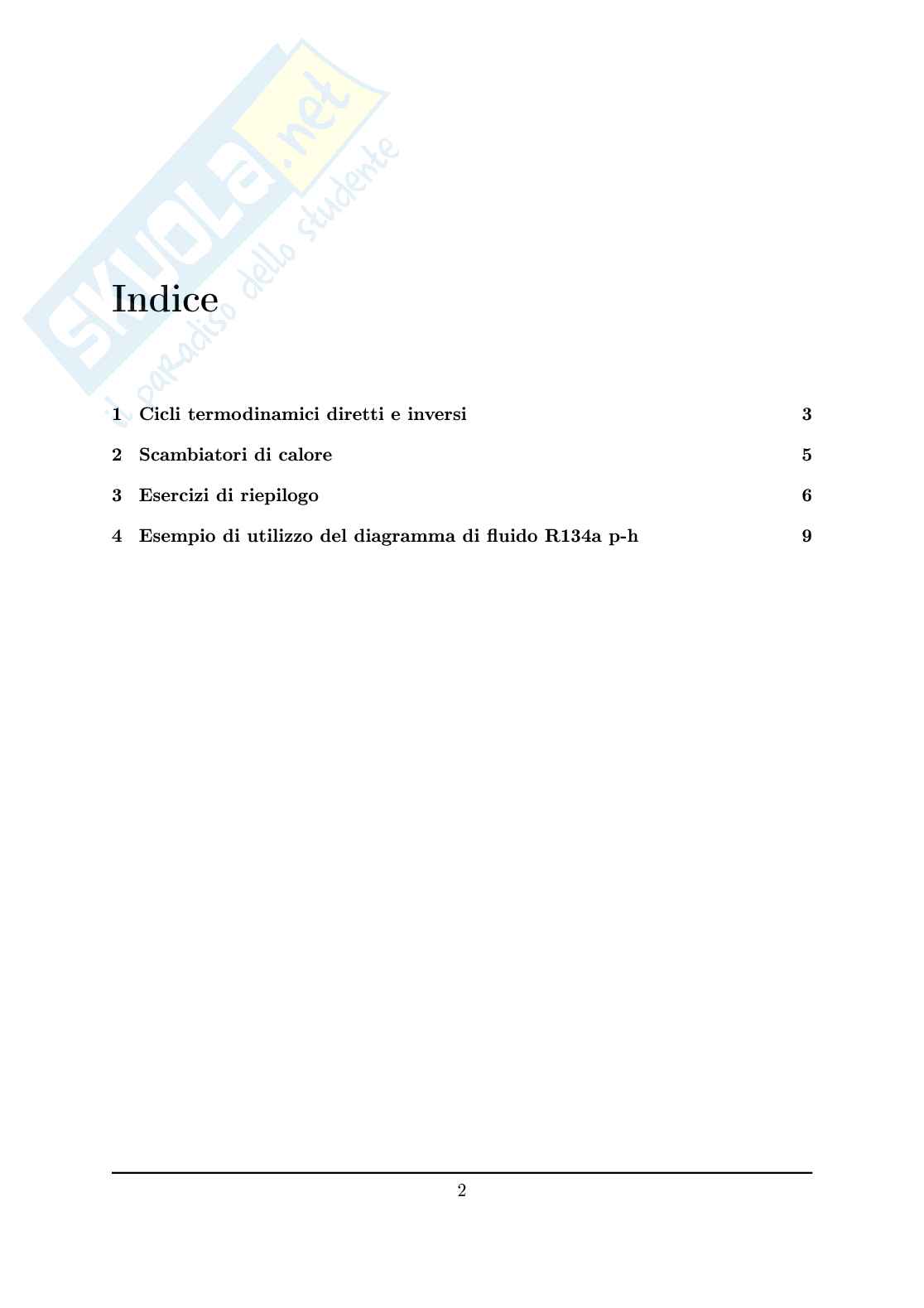

Indice
1 Cicli termodinamici diretti e inversi 3
2 Scambiatori di calore 5

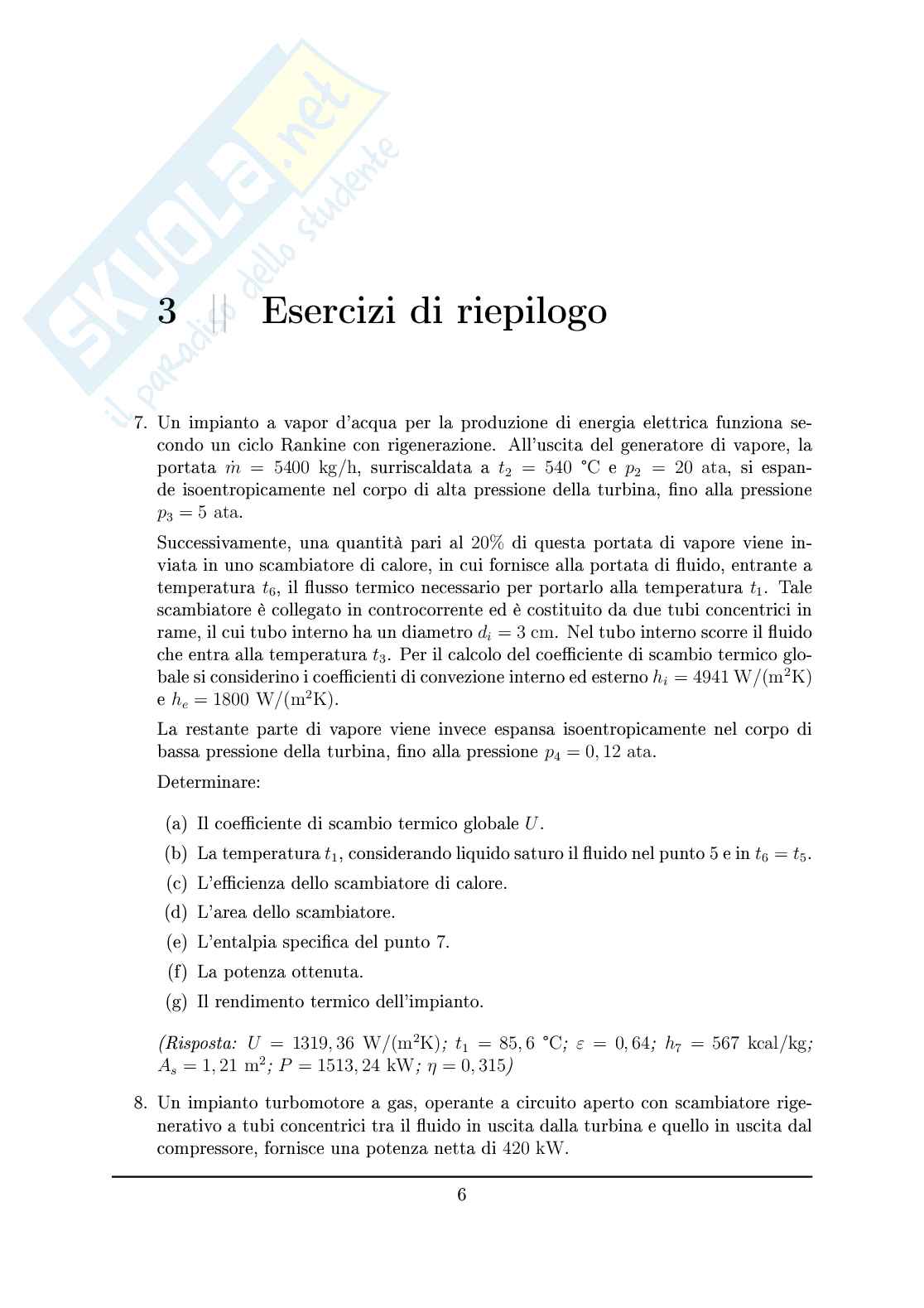

3 Esercizi di riepilogo 6
4 Esempio di utilizzo del diagramma di uido R134a p-h 9
2
1 || Cicli termodinamici diretti e in-
versi
1. Un impianto a vapor d'acqua per la produzione di energia elettrica funziona secon-
do un ciclo Rankine. Tramite esso, viene prodotta una potenza pari a 10 MW. Il
vapore entra in turbina alla pressione di 9 MPa e alla temperatura di 823 K. Suc-
cessivamente, si espande adiabaticamente no alla pressione di 3,5 kPa. All'uscita
del condensatore, il liquido è saturo ed è possibile trascurare il lavoro di pompag-
gio. Determinare il rendimento del ciclo e la portata di massa di uido circolante
nei seguenti due casi: con turbina isoentropica e con rendimento isoentropico di
espansione pari a 0,85.
(Risposta: a) ); ; b) ); )
η = 0, 433 ṁ = 6, 79 kg/s η = 0, 368 ṁ = 7, 99 kg/s
°
t = 20 C
2. Una cella frigorifera è posta in un ambiente a e mantiene al suo
amb
°
t = 0 C
interno una temperatura . Le condizioni interne sono mantenute da un
f rigo
impianto frigorifero funzionante a R134a, costituito da:
η = 0, 8
un compressore con rendimento isoentropico is
°
t = 22 C
un condensatore in cui il uido condensa a e all'uscita del quale
CD
°
10 C
subisce un sottorareddamento di
una valvola di laminazione
°
−5
t = C
un evaporatore in cui il uido evapora a EV
Determinare:
(a) La portata di massa circolante, sapendo che la potenza frigorifera è pari a
Q̇ = 5000 kcal/h .
EV t
(b) Il rendimento di un ciclo diretto di Carnot operante tra le temperature e
amb
t .
f rigo
COP
(c) Il del ciclo frigorifero.
(Risposta: ; ; )
ṁ = 116, 28 kg/h η = 0, 068 COP = 7, 2
Carnot ciclo
3. Un impianto frigorifero operante con R134a viene utilizzato per rareddare una
°
t = 40 C
cella frigorifera. L'impianto è composto da un condensatore ( ), da un
CD
3
Cicli termodinamici diretti e inversi
η = 0, 75
unico compressore ( ), da tre valvole di laminazione, da un miscelatore e
ic
da due evaporatori operanti in parallelo, alimentati singolarmente.
° °
−5 −30
C C
Nel primo evaporatore il uido evapora a , mentre nel secondo a .
All'uscita degli evaporatori, il vapore è supposto saturo secco. Il primo evaporatore
12 kW
deve fornire una potenza frigorifera pari a .
Il secondo evaporatore è posto in una cella frigorifera che richiede una potenza
577, 8 W
termica di per far fronte allo scambio proveniente dall'ambiente esterno.
L'evaporatore deve asportare, oltre a tale valore, un usso termico prodotto dalle
5 kW
derrate alimentari pari a .
Allo scopo di aumentare il coeciente di eetto utile dell'impianto, all'uscita dal
°
10 C
condensatore il uido subisce un sottoraeddamento di .
Determinare:
(a) La portata di massa totale di R134a circolante nell'impianto.
(b) La potenza di compressione.
(Risposta: ; )
ṁ = 0, 118 kg/s P = 9, 45 kW
tot
4. Un impianto turbomotore a gas, operante a circuito aperto con scambiatore rige-
nerativo a tubi concentrici tra il uido in uscita dalla turbina e quello in uscita dal
420 kW
compressore, fornisce una potenza netta di .
k = 1, 4 c = 1003 J/(kgK)
Il uido evolvente (gas ideale con e ) viene aspirato
p
°
t = 24 C p = 1, 2 ata
dal compressore, alla temperatura ed alla pressione , e
1 1
p
quindi compresso adiabaticamente no alla pressione con rendimento isoentropi
