Appunti Completi di Disegno meccanico (esame orale)

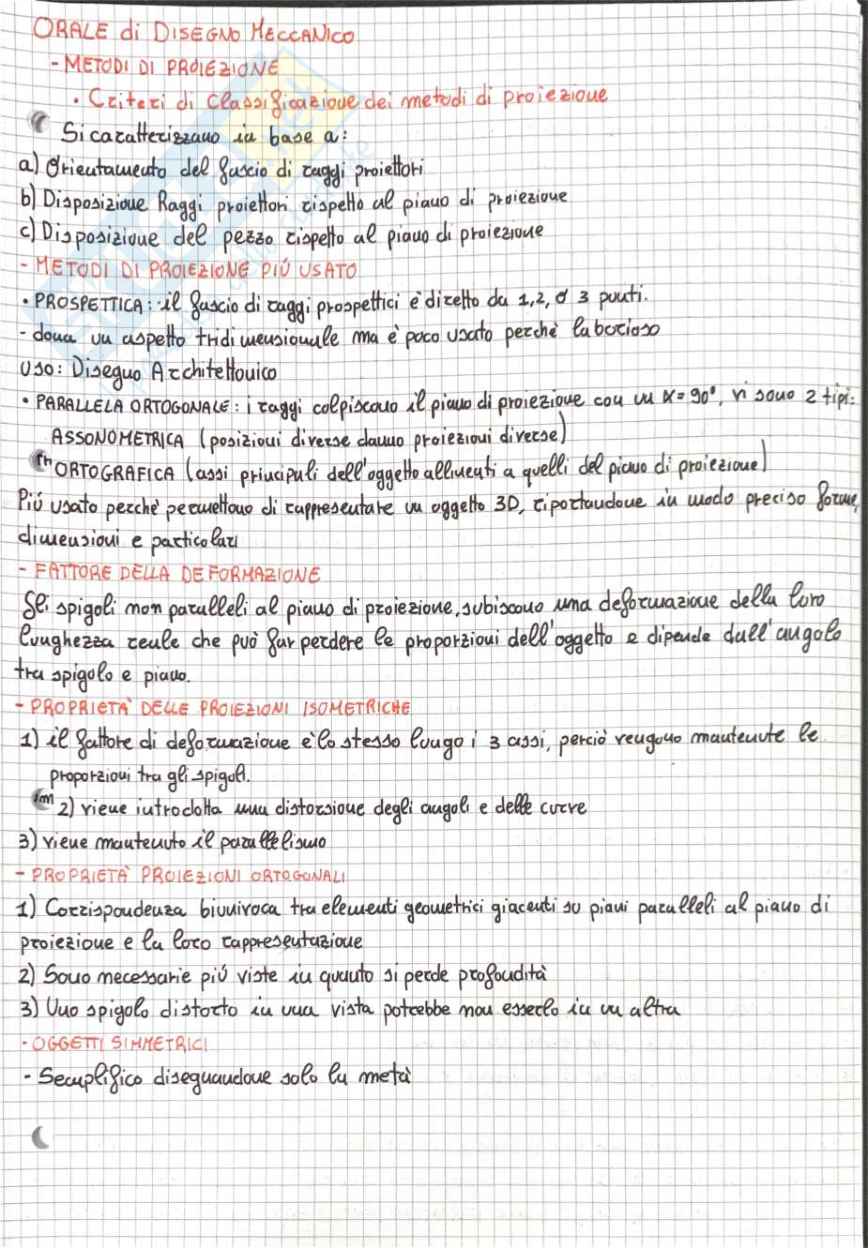

Metodi di Proiezione:

1. Quali sono i criteri con cui vengono classificati i metodi di proiezione?
   • Orientamento del fascio di raggi proiettori
   • Disposizione raggi proiettori rispetto al piano di proiezione
   • Disposizione del pezzo rispetto al piano di proiezione
2. Qual è il metodo di rappresentazione più utilizzato nel disegno tecnico e perché?
   • Proiezione parallela: I raggi di proiezione sono paralleli tra loro
   • Proiezione ortogonale: I raggi di proiezione colpiscono il piano di proiezione con un angolo di 90°
   • Orthografica: assi principali disposti secondo piani diversi
3. Cos'è il fattore di deformazione?
   • Sei spiegati non paralleli al piano di proiezione subiscono una deformazione della loro lunghezza
4. Quali sono le proprietà delle proiezioni assonometriche isometriche?
   • Si mantiene parallelismo
   • Viene introdotta una distorsione degli angoli e delle curve
5. Quali sono le proprietà delle proiezioni ortogonali?
   • Correspodenza biunivoca tra elementi geometrici giacenti su piani paralleli al piano di proiezione
   • Si perde la profondità e quindi sono necessarie più viste
   • Uno spigolo distinto in una vista può non esserlo in un'altra

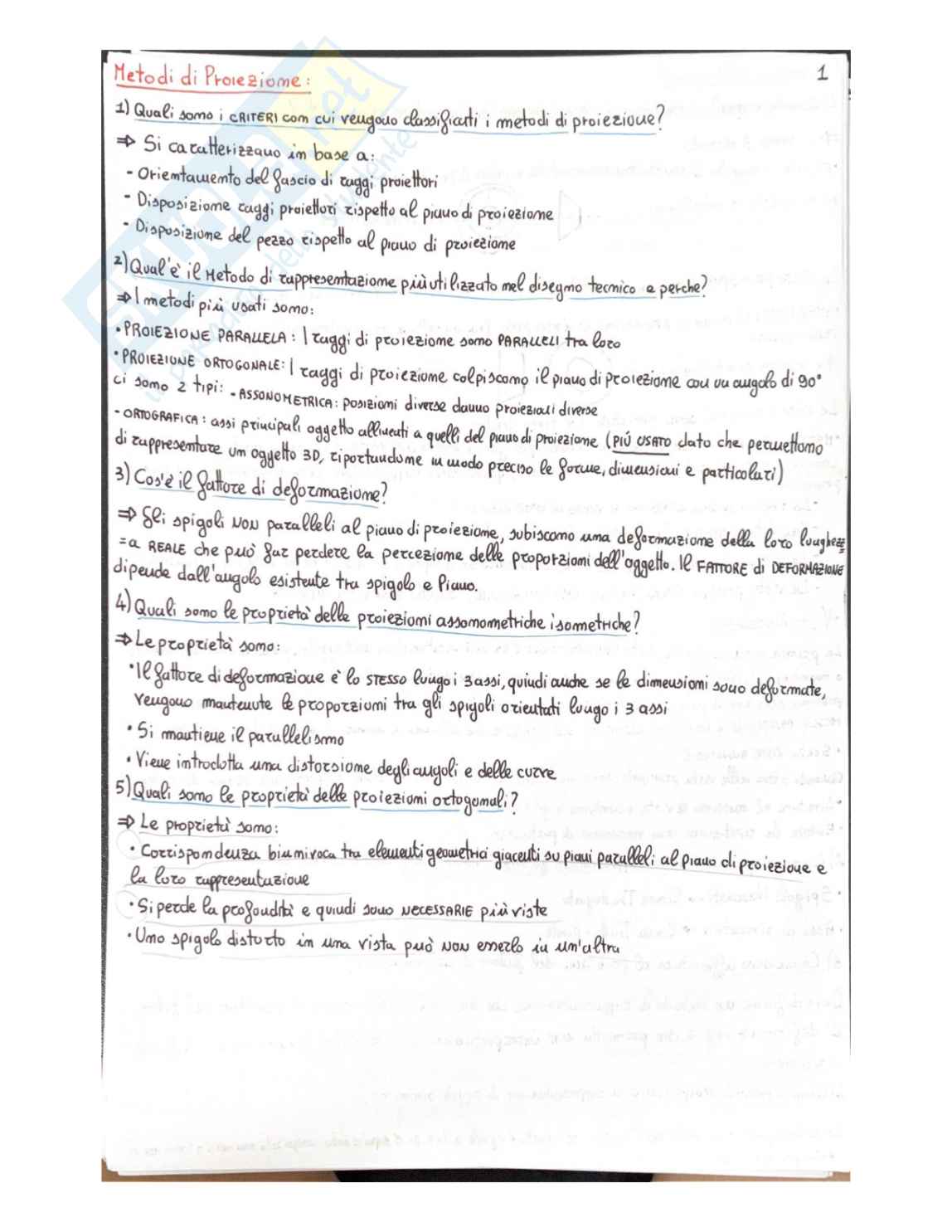

Metodi di Proiezione:

1. Quali sono i criteri con cui vengono classificati i metodi di proiezione?
   • Si caratterizzano in base a:
     • Orientamento del fascio di raggi proiettori
     • Disposizione raggi proiettori rispetto al piano di proiezione
     • Disposizione del pezzo rispetto al piano di proiezione
2. Qual'è il metodo di rappresentazione più utilizzato nel disegno tecnico e perchè?
   • I metodi più usati sono:
     • Proiezione Parallela: I raggi di proiezione sono paralleli tra loro
     • Proiezione Ortogonale: I raggi di proiezione colpiscono il piano di proiezione con un angolo di 90°
     • Ci sono 2 tipi: Assonometrica: Posizioni diverse danno proiezioni diverse
     • Ortografica: assi principali oggetto allineati a quelli del piano di proiezione
3. Cos'è il fattore di deformazione?
   • Sei spigoli non paralleli al piano di proiezione, subiscono una deformazione della loro lunghezza e reale perchè può portare la percezione delle proporzioni dell'oggetto. Il fattore di deformazione dipende dall'angolo esistente tra spigolo e piano.
4. Quali sono le proprietà delle proiezioni assonometriche isometriche?
   • Le proprietà sono:
     • Il fattore di deformazione è lo stesso lungo i 3 assi, quindi anche se le dimensioni sono deformate, vengono mantenute le proporzioni tra gli spigoli orientati lungo i 3 assi
     • Si mantiene il parallelismo
     • Viene introdotta una distorsione degli angoli e delle curve
5. Quali sono le proprietà delle proiezioni ortogonali?
   • Le proprietà sono:
     • Corrispondenza biunivoca tra le elevazioni geometriche giacenti su piani paralleli al piano di proiezione e la loro rappresentazione
     • Si perde la profondità e quindi sono necessarie più viste
     • Uno spigolo distorto in una vista può non esserlo in un'altra

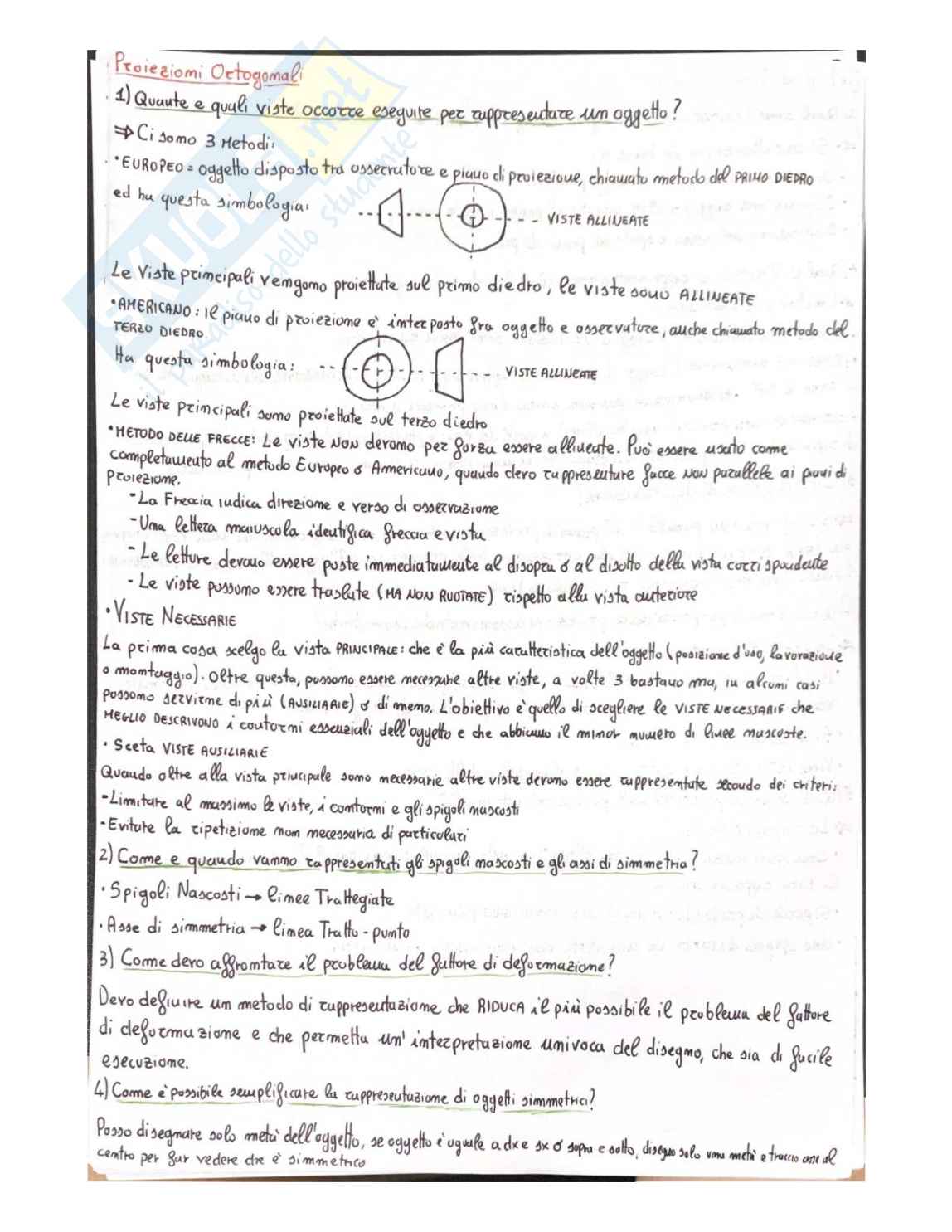

Proiezioni Ortogonali

1. Quante e quali viste occorre eseguire per rappresentare un oggetto?
   • Ci sono 3 metodi:
     • EUROPEO: oggetto disposto tra osservatore e piano di proiezione, chiamato metodo del PRIMO DIETRO ed ha questa simbologia: VISTE ALLINEATE

   Le Viste principali vengono proiettate sul primo dietro, le viste sono ALLINEATE.

   • AMERICANO: il piano di proiezione è interposto tra oggetto e osservatore, anche chiamato metodo del TERZO DIETRO.
     • Ha questa simbologia: VISTE ALLINEATE

   Le viste principali sono proiettate sul terzo dietro.

   • METODO DELLE FRECCE: Le viste non devono per forza essere allineate. Può essere usato come COMPLEMENTO al metodo Europeo o Americano, quando devo rappresentare facce non par
