Trigger di Schmitt
non invertente




Abbiamo già analizzato le funzionalità del "trigger di Schmitt" e, il modo di come possiamo utilizzarlo, abbiamo già visto e analizzato la configurazione invertente, adesso come si può vedere in figura sovrastante analizziamo la configurazione "non invertente".

Abbiamo:

[math]v_o=-V_{sat}=V_{sat^-}[/math]

[math]I_{R2}=\frac{v_i}{R_2}[/math]

[math]V^+_T=\frac{R_2}{R_1}\cdot V_{sat}[/math]

[math]V^-=-\frac{R_2}{R_1}\cdot V_{sat}[/math]


Anche in questo caso la trancaratteristica è centrata perchè la tensione di riferimento è uguale a zero.
trigger-non-invertente

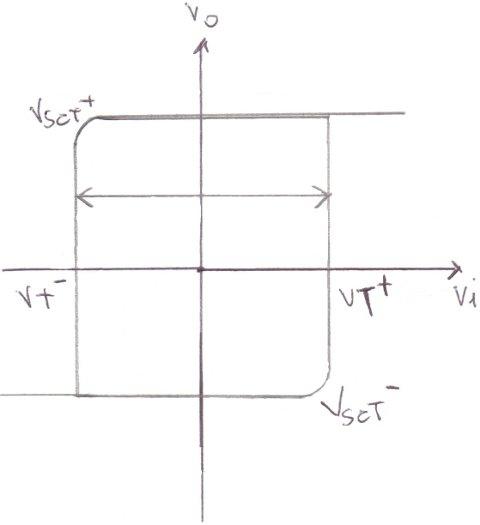

caratteristica

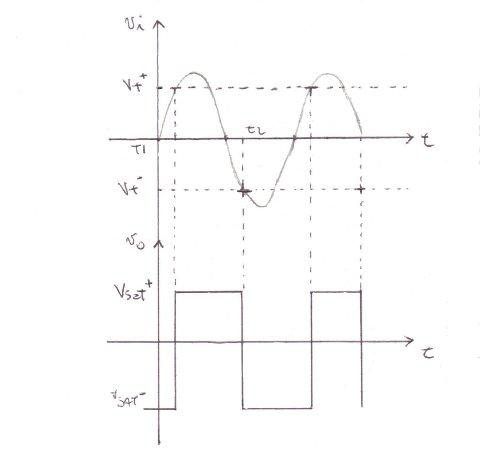

Possiamo osservare mediate il grafico qui sotto come viene squadrata un'onda sinusoidale che passa per il nostro trigger di Schmitt


onda
